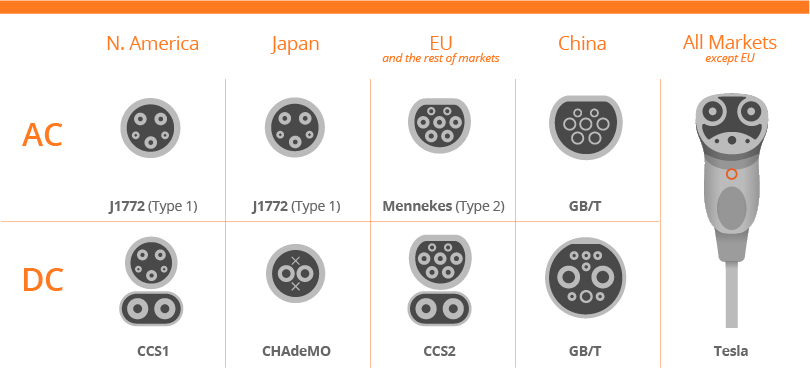

电动汽车的充电速度取决于三个环节 —— 充电站（电源类型）、充电电缆和车载充电器。但每一项新技术的开始都是艰难的，发展过程也充满了相互竞争的标准，电动汽车也不例外。就充电电缆的连接器（充电接口）而言，不同国家和地区也存在不同的类型。本文根据 AC/DC 类型和区域划分，介绍目前常见的几种接口标准。

AC 交流充电接口

目前有交流慢充和直流快充两种充电方式，我们先来看看交流充电接口。

J1772 - Type 1

早在2001年，美国加州推出了一款名为 J1772 的方形插头，但它的功率只有 6.6kW。到了2008年，Yazaki 设计了一款功率为 19.2kW 的新插头，并在2010年以后成为美国所有电动汽车的充电接口标准。后来经过修改，形成了现在的 J1772 新标准，通常被称为 J-plug 或 Type 1。

最初，欧洲的电动汽车也有这种类型的连接器，所以许多旧的或混合动力汽车仍然配备 Type 1 充电接口。目前主要在美洲和亚洲部分地区使用。由于 Type 1 是早期的充电接口标准，所以它的缺点很明显 —
