一、VGA简介

VGA（Video Graphics Array）视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。**VGA接口即电脑采用VGA标准输出数据的专用接口。**VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。

需要注意的是：VGA不是用来显示的那块屏幕，而是用来传输信号的接口。

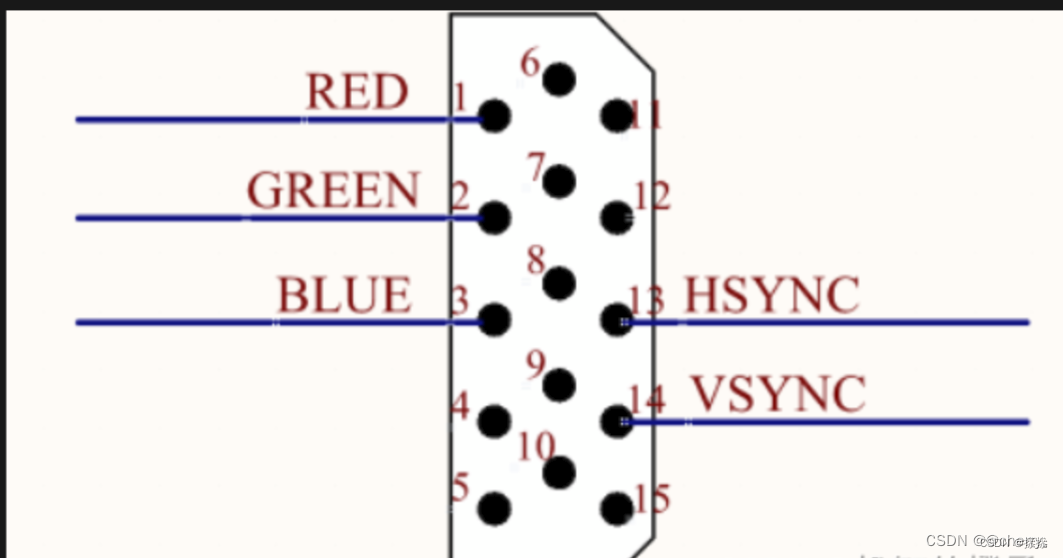

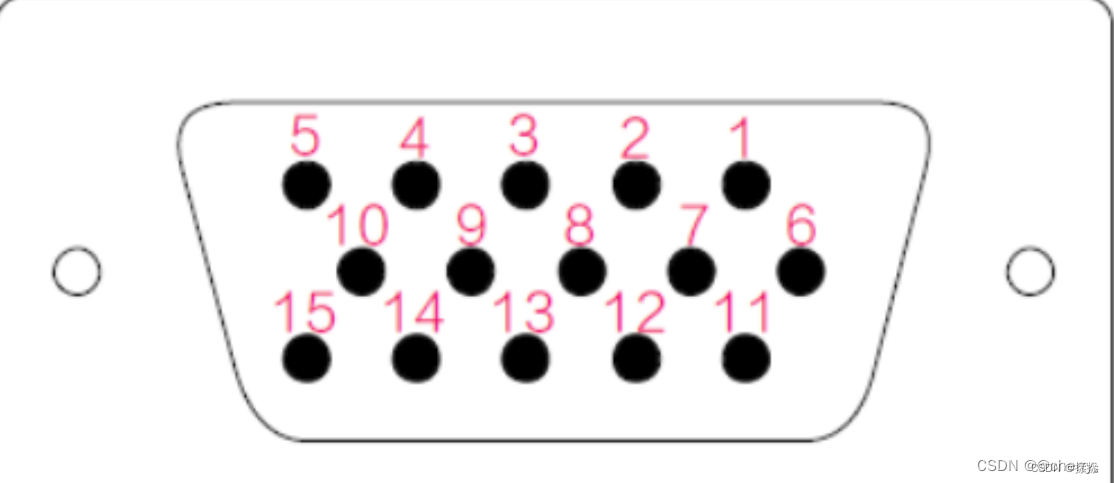

VGA接口是一种D型接口，上面共有15针孔，分成三排，每排五个。其中，除了2根NC（Not Connect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准，RS343电平标准的峰值电压为1V。

在这里插入图片描述

VGA显示原理：

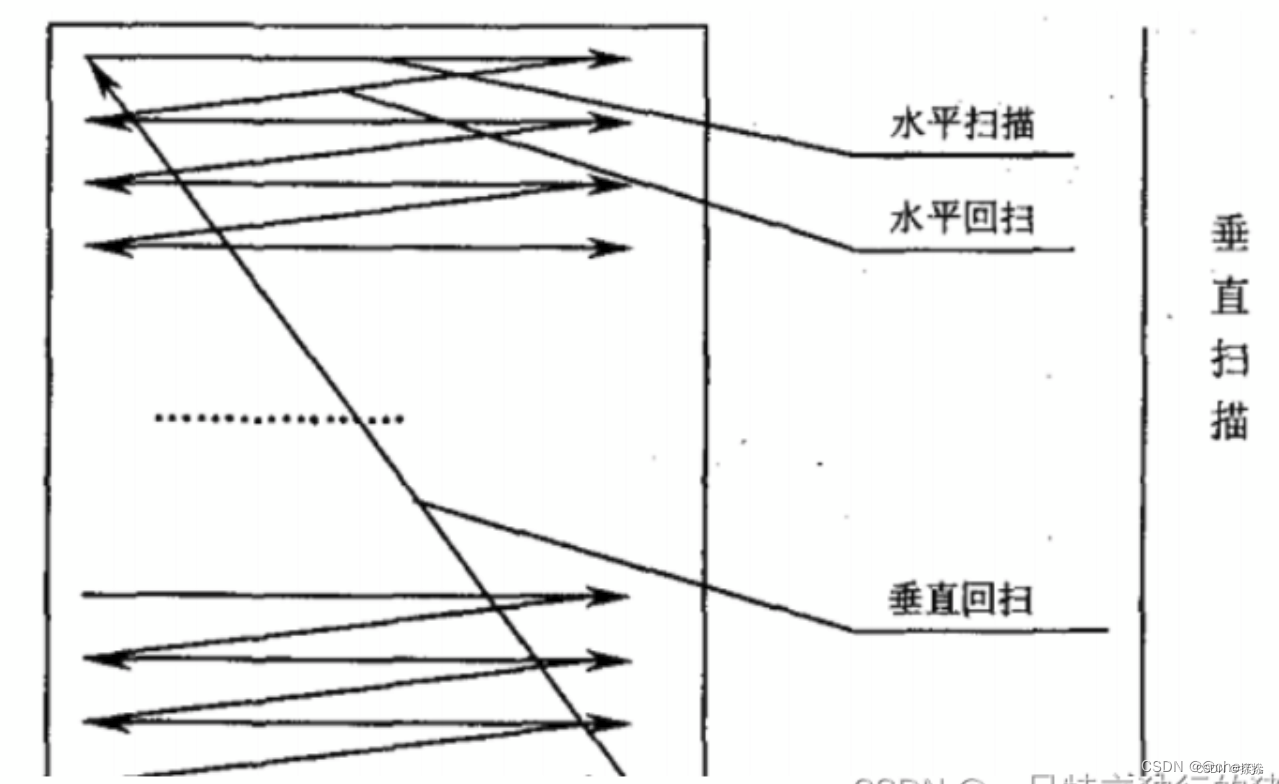

VGA通过引脚的模拟电压(0V-0.714V)显示红绿蓝三种颜色，不同的电压值对应不同的颜色。VGA驱动显示器用的是扫描的方式，一般是逐行扫描。逐行扫描是扫描从屏幕左上角一点开始，从左像右逐点扫描，每扫描完一行，电子束回到屏幕的左边下一行的起始位置，在这期间，CRT对电子束进行消隐，每行结束时，用行同步信号进行同步；当扫描完所有的行，形成一帧后，用场同步信号进行场同步，并使扫描回到屏幕左上方，同时进行场消隐，开始下一帧。

VGA通信协议：

帧时序：帧时序的四个部分分别是同步脉冲(Sync o)、显示后沿(Back porch p)、显示时序段(Display interval q)和显示前沿(Front porch r)。其中同步脉冲(Sync o)、显示后沿(Back porch p)和显示前沿(Front porch r)是消隐区，RGB信号无效，屏幕不显示数据。显示时序段(Display interval q)是有效数据区。
行时序：行时序的四个部分分别是同步脉冲(Sync a)、显示后沿(Back porch b)、显示时序(Display interval c)和显示前沿(Front porch d)。其中同步脉冲(Sync a)、显示后沿(Back porch b)和显示前沿(Front porch d)是消隐区，RGB信号无效，屏幕不显示数据。显示时序段(Display interval c)是有效数据区。

在这里插入图片描述

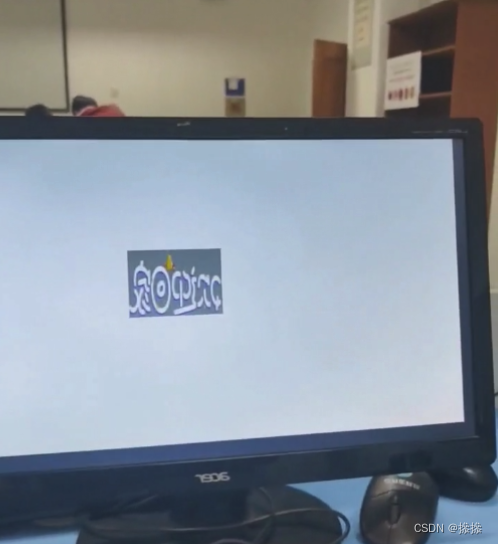

二、VGA显示字符

1. 实验工具

VGA显示器
Cyclone IV E系列 EP4CE115F29C7开发板
字模工具软件PCtoLCD2002

2. 生成字模

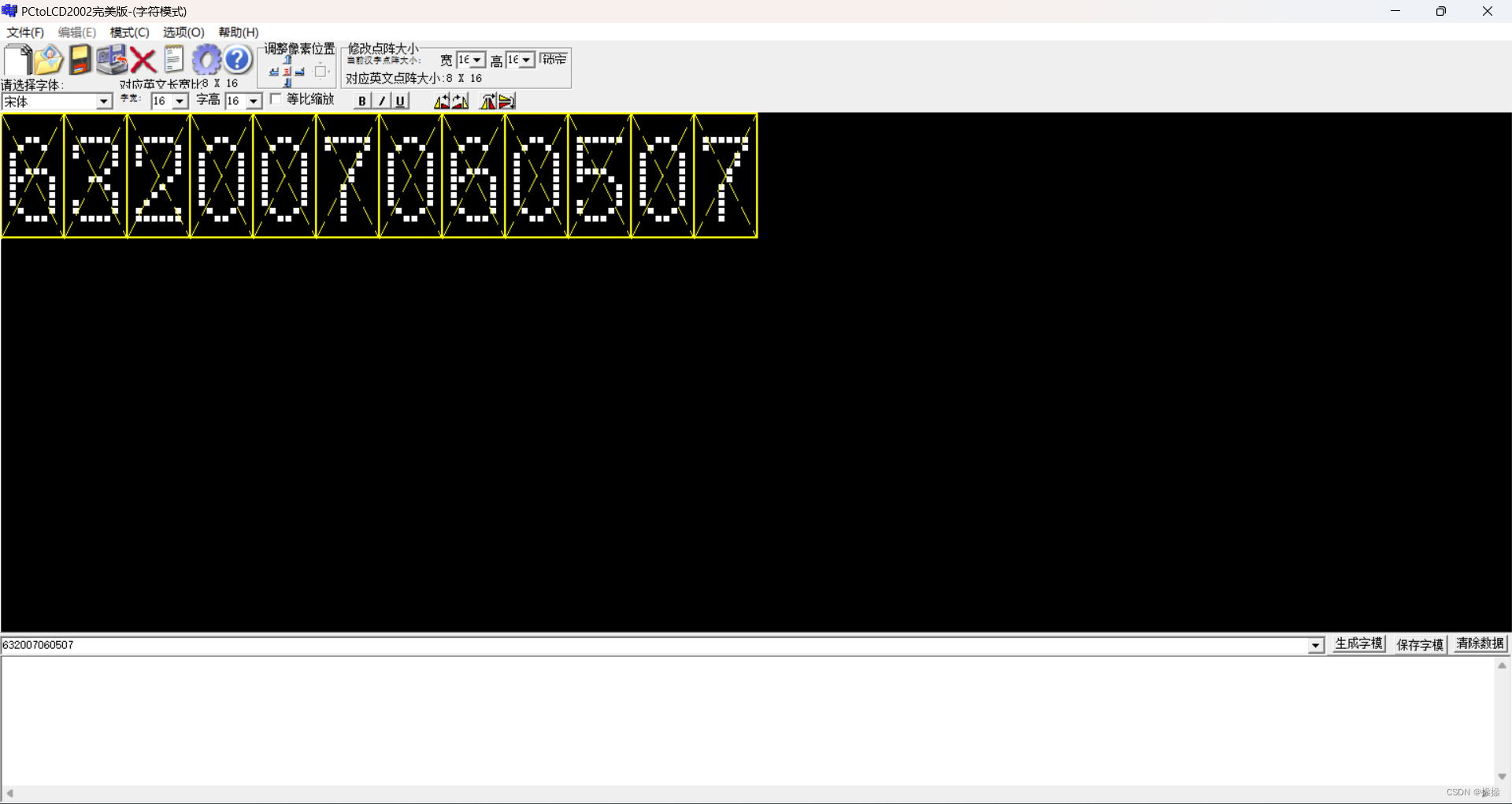

输入相应的信息生成字模并保存字模即可。
在这里插入图片描述

以下是具体的代码实现：

module VGA_test(
    OSC_50,     // 原CLK2_50时钟信号
    VGA_CLK,   // VGA自时钟
    VGA_HS,    // 行同步信号
    VGA_VS,    // 场同步信号
    VGA_BLANK, // 复合空白信号控制信号
    VGA_SYNC,  // 符合同步控制信号
    VGA_R,     // VGA红色
    VGA_B,     // VGA蓝色
    VGA_G      // VGA绿色
);
// 端口和参数定义...
// 时钟分频和信号生成逻辑...
endmodule

在这段代码中，定义了一个VGA显示模块，包括输入的外部时钟信号、VGA相关的各种同步和控制信号以及RGB颜色信号。代码中还包含了参数的定义，这些参数用于设置VGA信号的时序，例如行同步和场同步的前沿、同步脉冲、后沿以及有效显示区间。

此外，代码中还包含了计数器逻辑，用于跟踪当前的行和场位置，以及相应的像素点。根据当前位置，代码会从预定义的字模中选择相应的像素数据，并通过RGB信号输出到显示器上。

请注意，这里省略了具体的参数值和信号生成的详细逻辑，以保持简洁。在实际的FPGA项目中，这些部分需要根据具体的VGA显示要求来详细设计和调整。

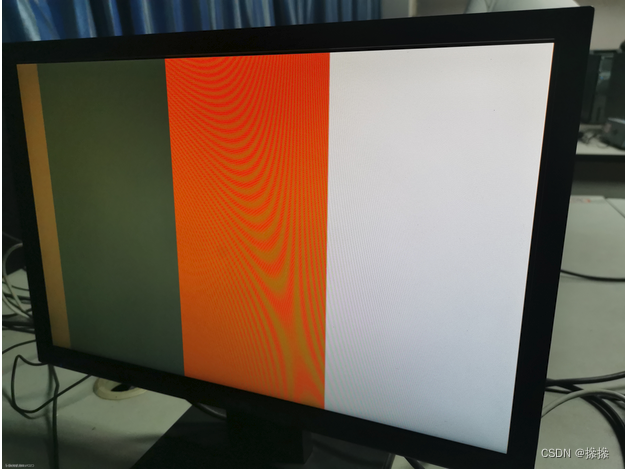

三、VGA显示彩条

在本部分中，我们将探讨如何使用FPGA开发板来生成并显示彩色条纹图案。这一实验基于之前提到的VGA显示原理，通过修改颜色缓存的值来实现彩条效果。

实验工具

EP4CE115F29C7 FPGA开发板

实验说明

在原有VGA显示字符的代码基础上，通过限定x坐标的取值范围并设置不同的颜色值，可以实现彩色条纹的显示效果。以下是实验中使用的颜色和屏幕参数：

颜色RGB：使用24位颜色深度，即data_disp[23:0]。
屏幕分辨率：设置为2048x1080。
行场信号：使用h_sync[10:0]和v_sync[10:0]来控制行和场的同步。
RGB通道：分别为vga_r[7:0]、vga_g[7:0]和vga_b[7:0]。
VGA时钟：vga_clk控制显示器的刷新。

以下是实验的Verilog代码实现：

module VGA_colorbar_test(
    OSC_50,     // 外部时钟信号CLK2_50
    VGA_CLK,   // VGA自时钟
    VGA_HS,    // 行同步信号
    VGA_VS,    // 场同步信号
    VGA_BLANK, // 复合空白信号控制信号
    VGA_SYNC,  // 符合同步控制信号
    VGA_R,     // VGA红色
    VGA_G,     // VGA绿色
    VGA_B      // VGA蓝色
);
// 参数定义...
// 时钟分频和信号生成逻辑...
endmodule

在这段代码中，我们定义了一个新的模块VGA_colorbar_test，用于生成彩色条纹。代码中包括了参数的定义，这些参数用于设置VGA信号的时序。同时，我们添加了逻辑来根据当前的像素位置X生成不同颜色的值，并将其输出到RGB通道上。
