RoboMaster开发板 C型

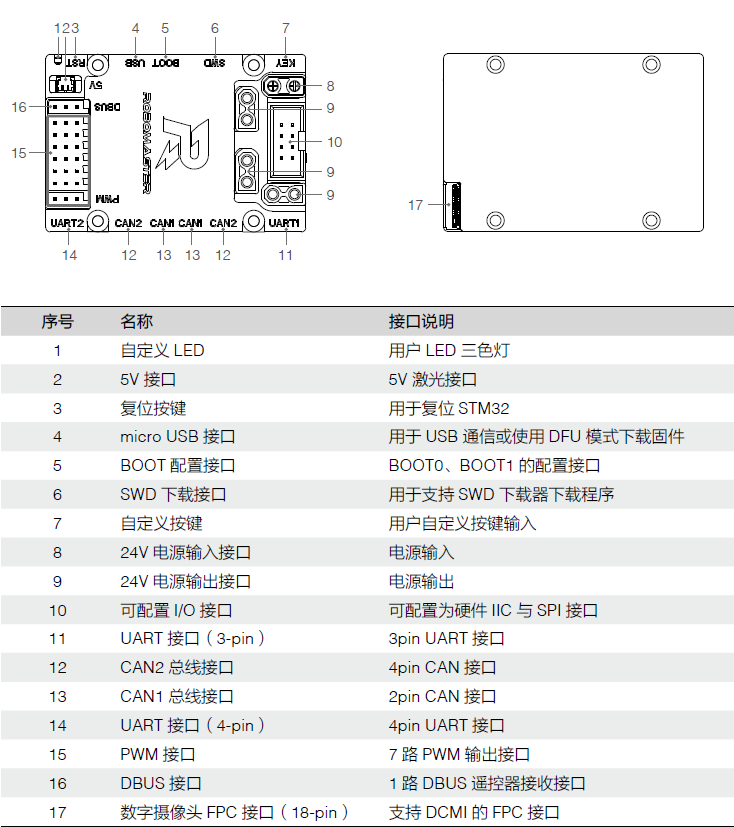

接口说明

在这里插入图片描述

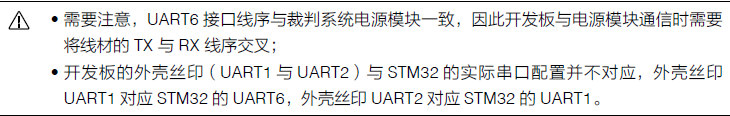

注意，开发板上UART接口编号与STM32不对应！！！

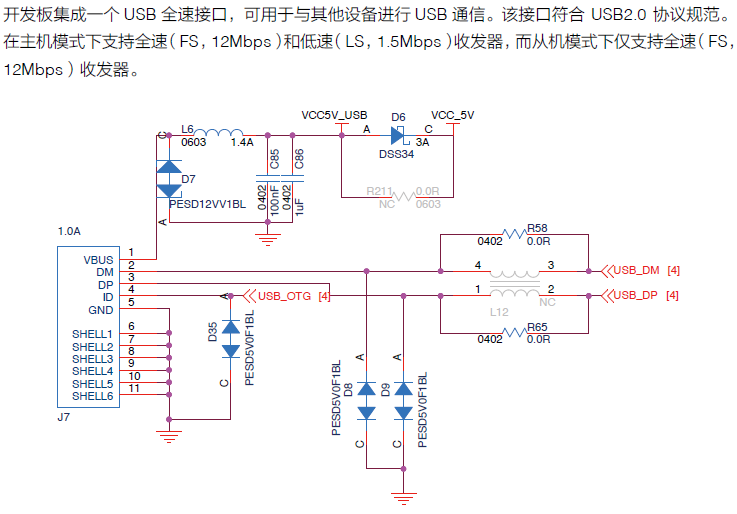

Micro USB

在这里插入图片描述

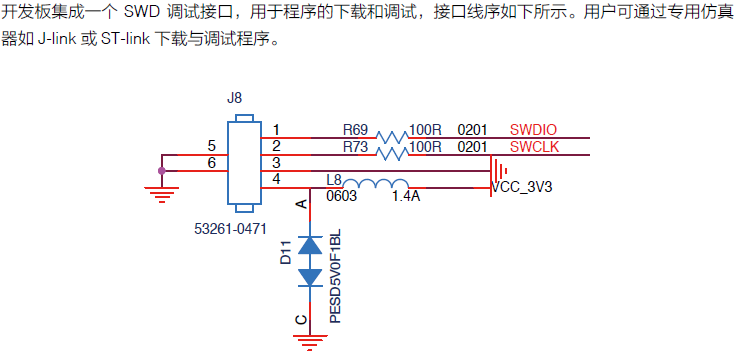

SWD

烧录接口
在这里插入图片描述

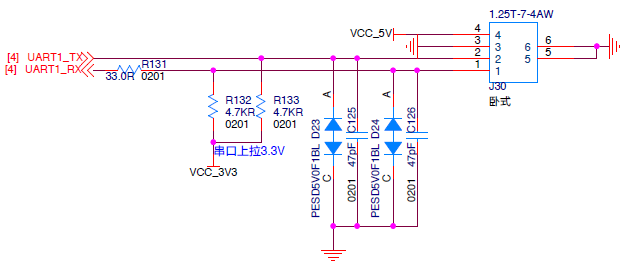

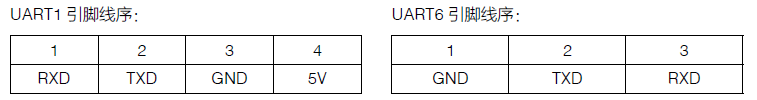

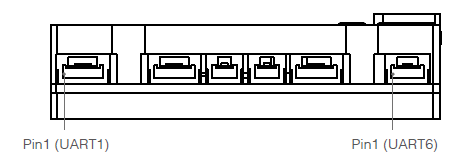

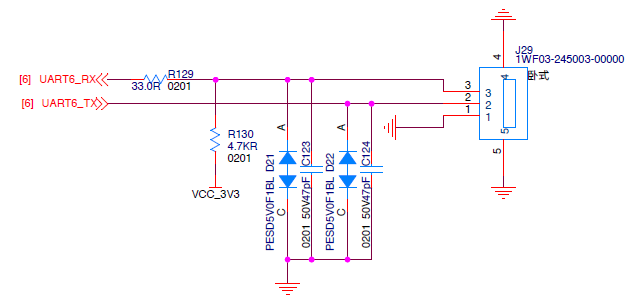

UART

注意，该接口只支持3/5V电平，RS485/RS232需要外加电平转换芯片。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

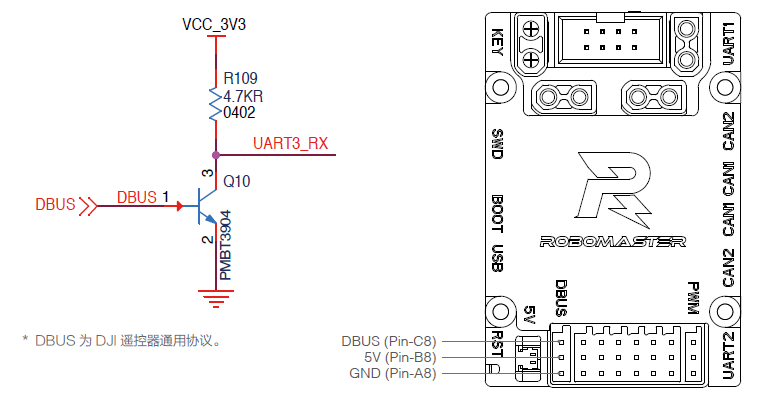

DBUS

波特率100kbps
在这里插入图片描述

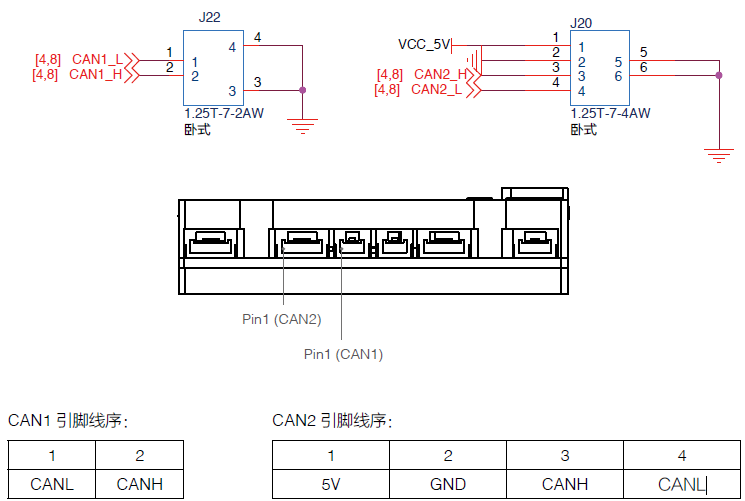

CAN

最大传输速度1M
在这里插入图片描述

ADC电压检测

在这里插入图片描述

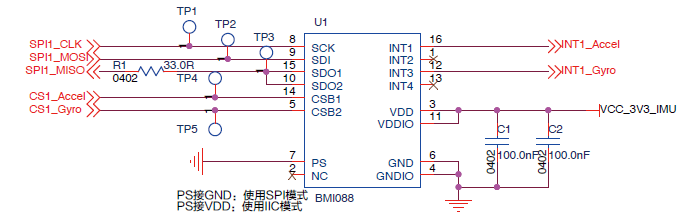

惯性单元

BMI088 六轴陀螺仪加速度计

SPI通信，最大10MHZ
在这里插入图片描述

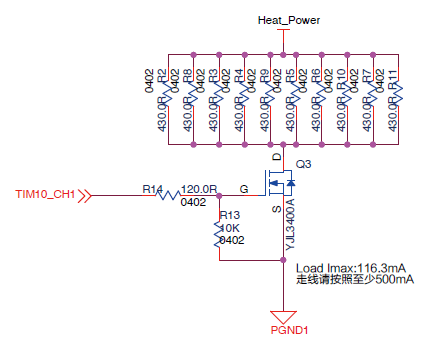

恒温电路

在这里插入图片描述
在这里插入图片描述

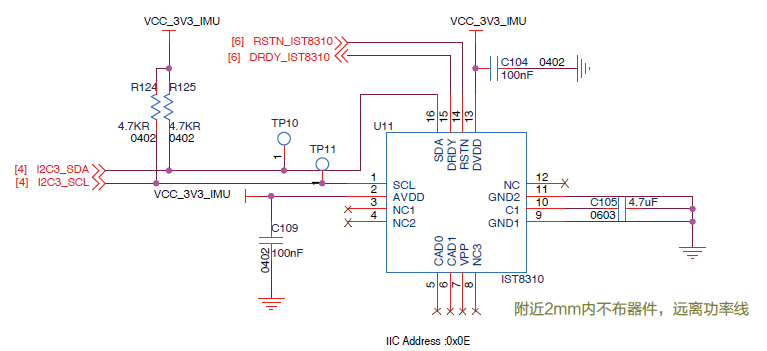

IST8310 磁力计

IIC通信，最大400KHZ，地址0x0E
在这里插入图片描述

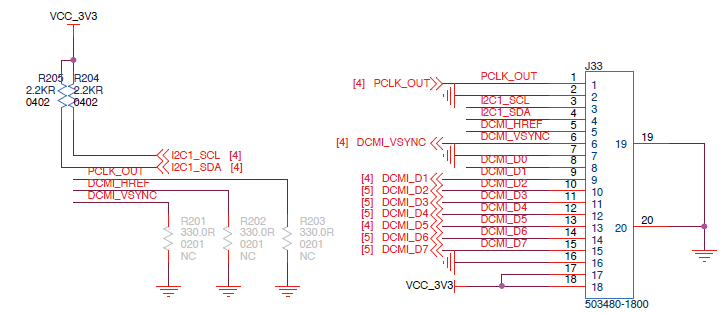

FPC 数字摄像头

DCMI，FPC，可接8位CMOS模块
在这里插入图片描述

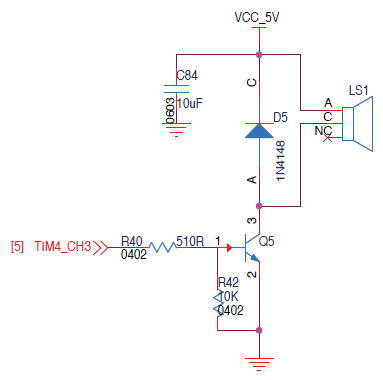

蜂鸣器

PWM, ~4khz
在这里插入图片描述

开发环境

  • Toolchain/IDE : MDK-ARM V5 / arm-none-eabi
  • package version: STM32Cube FW_F4 V1.24.0
  • FreeRTOS version: 10.0.0
  • CMSIS-RTOS version: 1.02

资料下载： https://www.robomaster.com/zh-CN/products/components/general/development-board-type-c#downloads
