本文深入解析电路理论中的核心概念，包括阻抗与导纳的定义及其在电路分析中的作用，阐述了正弦稳态电路的功率特性，以及复功率的概念。同时，探讨了RLC串联电路中的有功、无功和视在功率，并介绍了最大功率传输条件。
阻抗和导纳

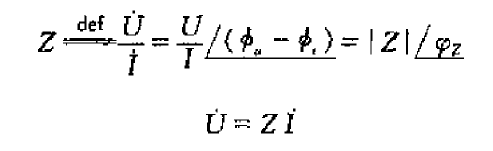

电压相量与电流相量的比值定义为阻抗。
Z不是正弦量，而是一个复数
，R为等效电阻分量，X为等效电抗分量，X>0时Z称为感性阻抗，X<0时Z称为容性阻抗。
一个一端口网络根据
，表明等效电路可以用两个电路元件串联表示，一个是电阻元件R，另一个是储能元件
当X>0时，可用等效电感替代，
当X<0时，可用等效电容替代，

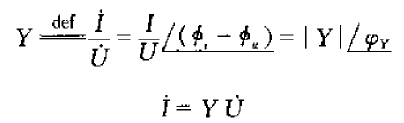

电流相量与电压相量的比值定义为导纳。
Y不是正弦量，而是一个复数
，R为等效电导分量，B为等效电纳分量，B>0时Y称为容性导纳，B<0时Y称为感性导纳。
一个一端口网络根据
，表明等效电路可以用两个电路元件并联表示，一个是电导元件G，另一个是储能元件
当B>0时，可用等效电容替代，
当B<0时，可用等效电感替代，
正弦稳态电路的功率
电阻R吸收的瞬时功率
平均功率
电感L吸收的瞬时功率
平均功率

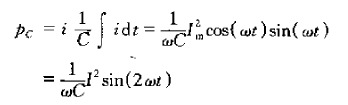

电感R吸收的瞬时功率
平均功率

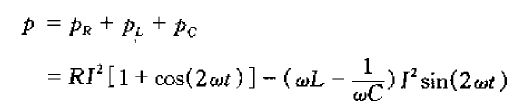

在RLC串联电路中，
，即
有功功率P是实际吸收的功率，
无功功率Q是储能元件与外部电路交换的功率，
视在功率S是需要外部提供的功率容量，
功率因数，

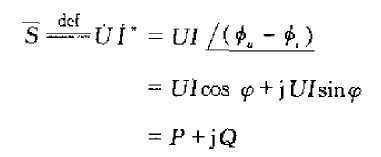

复功率
最大功率传输
负载吸收的有功功率为
，当
时，P最大为
