用照片进行三维模型重建

在元宇宙的世界里，需要有大量的3D模型。
而3D模型的数量，一直是困扰从2D到3D转型的拦路虎。

以游戏角色建模为例，这些角色背后是无数的雕刻师用996加班和一地的头发换来的。

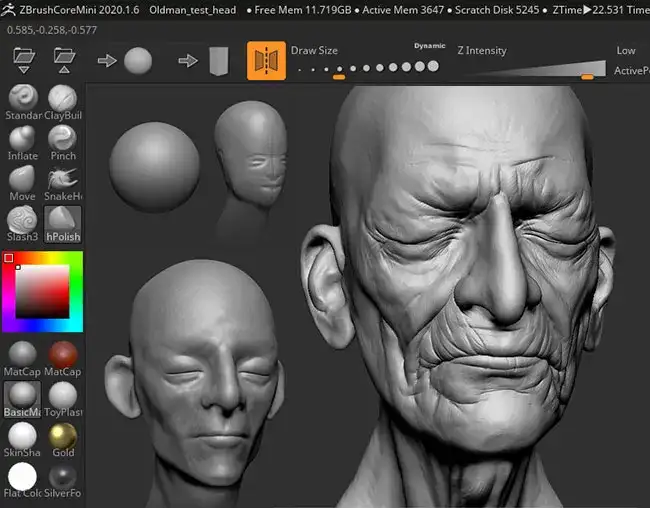

很多技术同学听说过类似于3DMax和Maya这样的建模工具，不知道是不是了解ZBrush雕刻的过程：

雕刻只是第一步，针对每个具体的领域，还需要专门的工具来辅助。

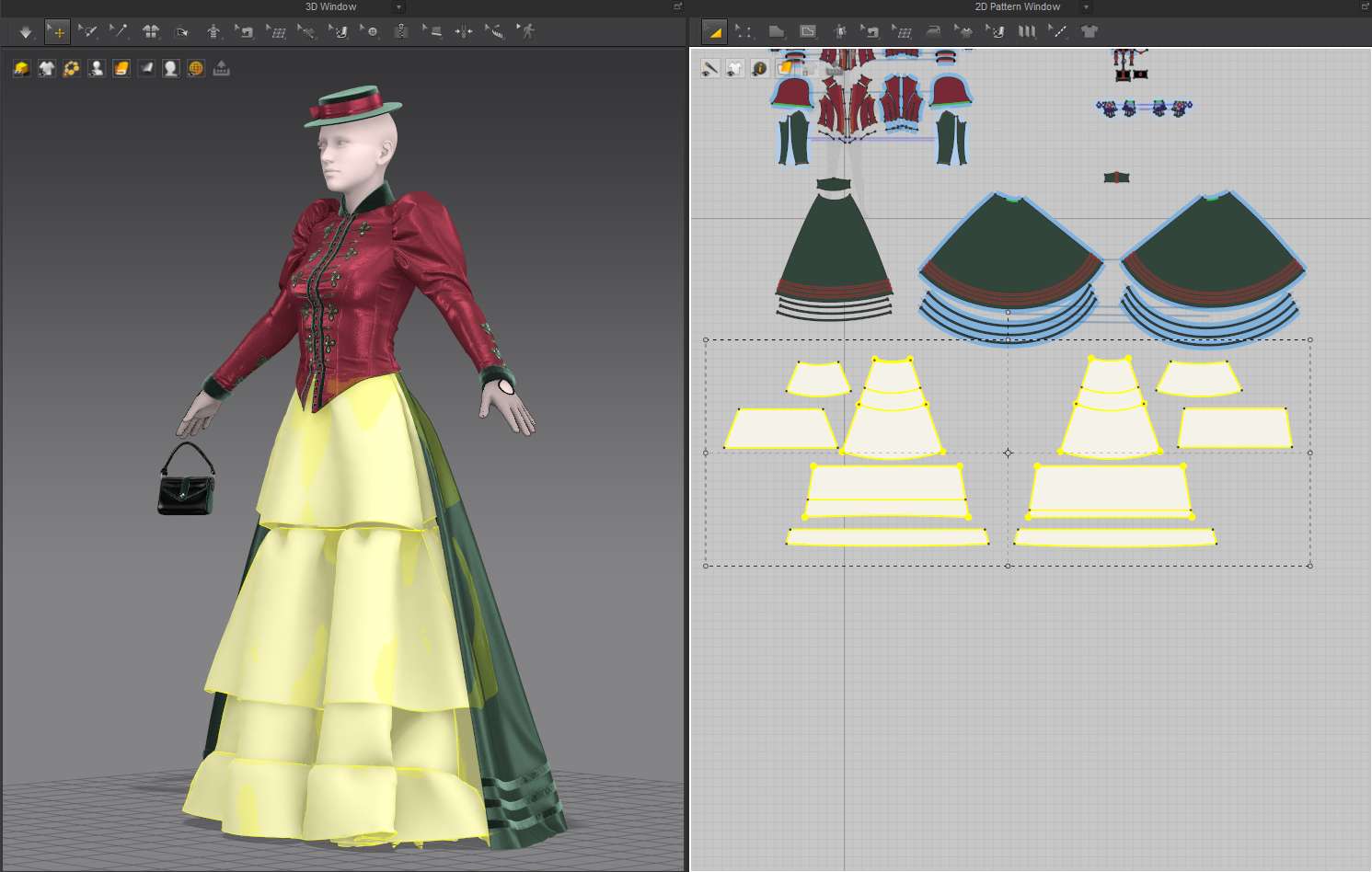

比如要给人穿上衣服，我们需要有Marvelous Designer来帮我们生成布料这样复杂的效果。

裙子的建模要更复杂一些：

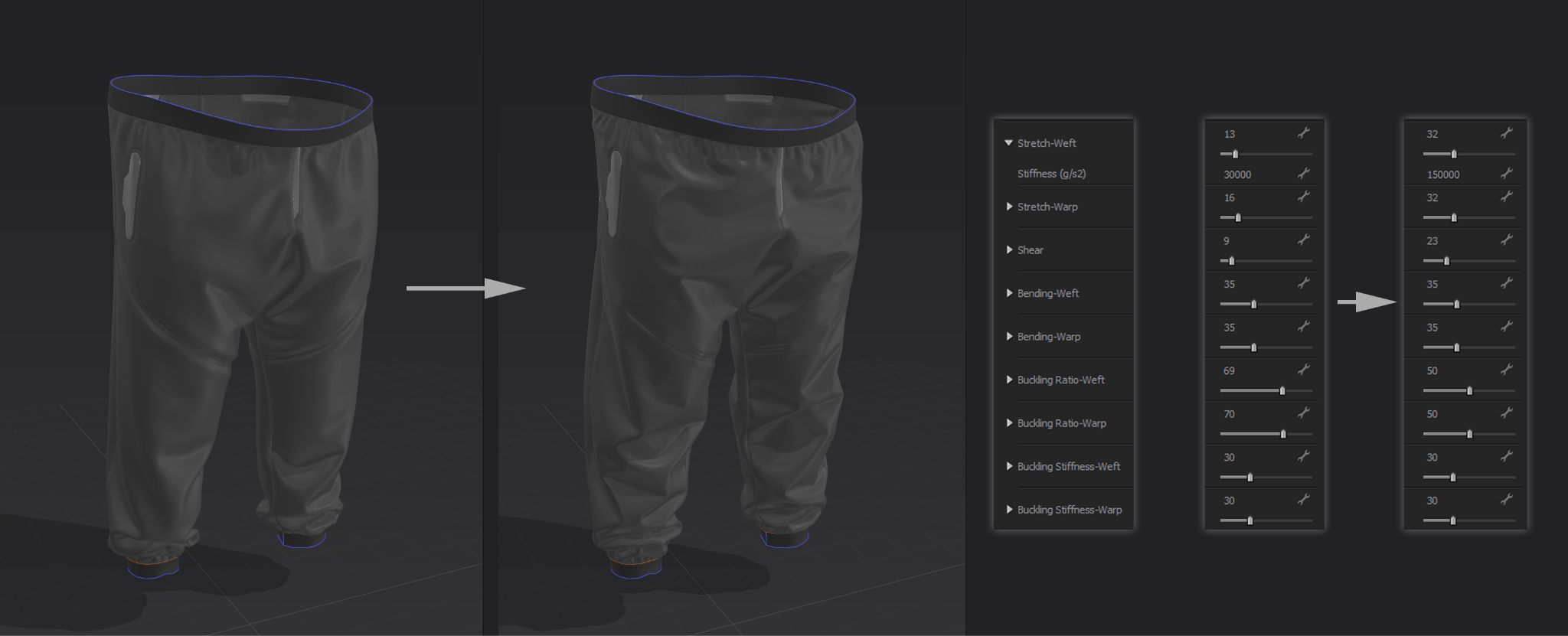

虽然据说3D建模的工具比原画稍好一点点，但是也是需要美术功底的，还需要耐心。

要想低成本制作3D模型，我们的思路还是利用图像算法和深度学习来进行三维重建。

SfM的原理与应用

传统的图像方法是基于多视觉几何原理，从运动中实现3D重建。其基本方法叫作Structure-from-Motion，简称SfM，它通过无时间序列的一系列2D图像来计算三维信息。

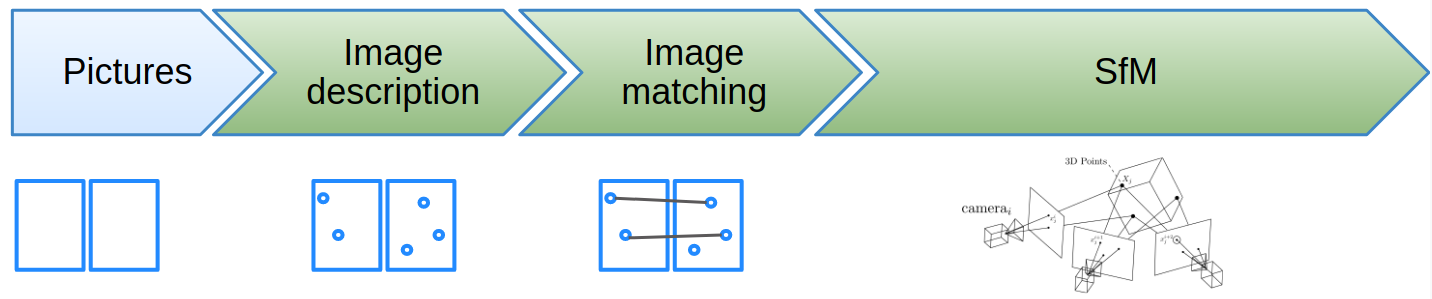

大致的流程如下图所示：

图像首先经过解析，然后进行比对，最后通过SfM算法形成一个点云。

openMVG 多视图几何库

我们概念少讲，直接上手实战。我们使用openMVG多视图几何库来使用SfM算法。MVG是Multiple View Geometry的缩写，就是多视图几何。

首先我们要编译openMVG的库。建议使用Ubuntu 18.04系统。

首先我们要编译一个线性代数库eigen。这个是openMVG的外部依赖，还不能通过apt install来安装。

sudo apt -y install git cmake libpng-dev libjpeg-dev libtiff-dev libglu1-mesa-dev
sudo apt -y install libboost-iostreams-dev libboost-program-options-dev libboost-system-dev libboost-serialization-dev
git clone https://gitlab.com/libeigen/eigen.git --branch 3.4
mkdir eigen_build && cd eigen_build
cmake ../eigen
make && sudo make install

下面编译安装openMVG库本身：

安装一堆图形库：sudo apt install libpng-dev libjpeg-dev libtiff-dev libxxf86vm1 libxxf86vm-dev libxi-dev libxrandr-dev
安装graphviz: sudo apt install graphviz
下载openMVG代码：git clone --recursive https://github.com/openMVG/openMVG.git
创建openMVG_build目录：mkdir openMVG_Build
转到openMVG_build目录：cd openMVG_Build
生成编译配置文件：cmake -DCMAKE_BUILD_TYPE=RELEASE ../openMVG/src/
编译：make -j
安装：sudo make install

下面我们就可以找个数据集做测试了。
比如我们使用这个：https://github.com/rperrot/ReconstructionDataSet

我们随便取一个，比如第一个AvignonHotelDesMonnaies，教皇城阿维尼翁的莫奈酒店。

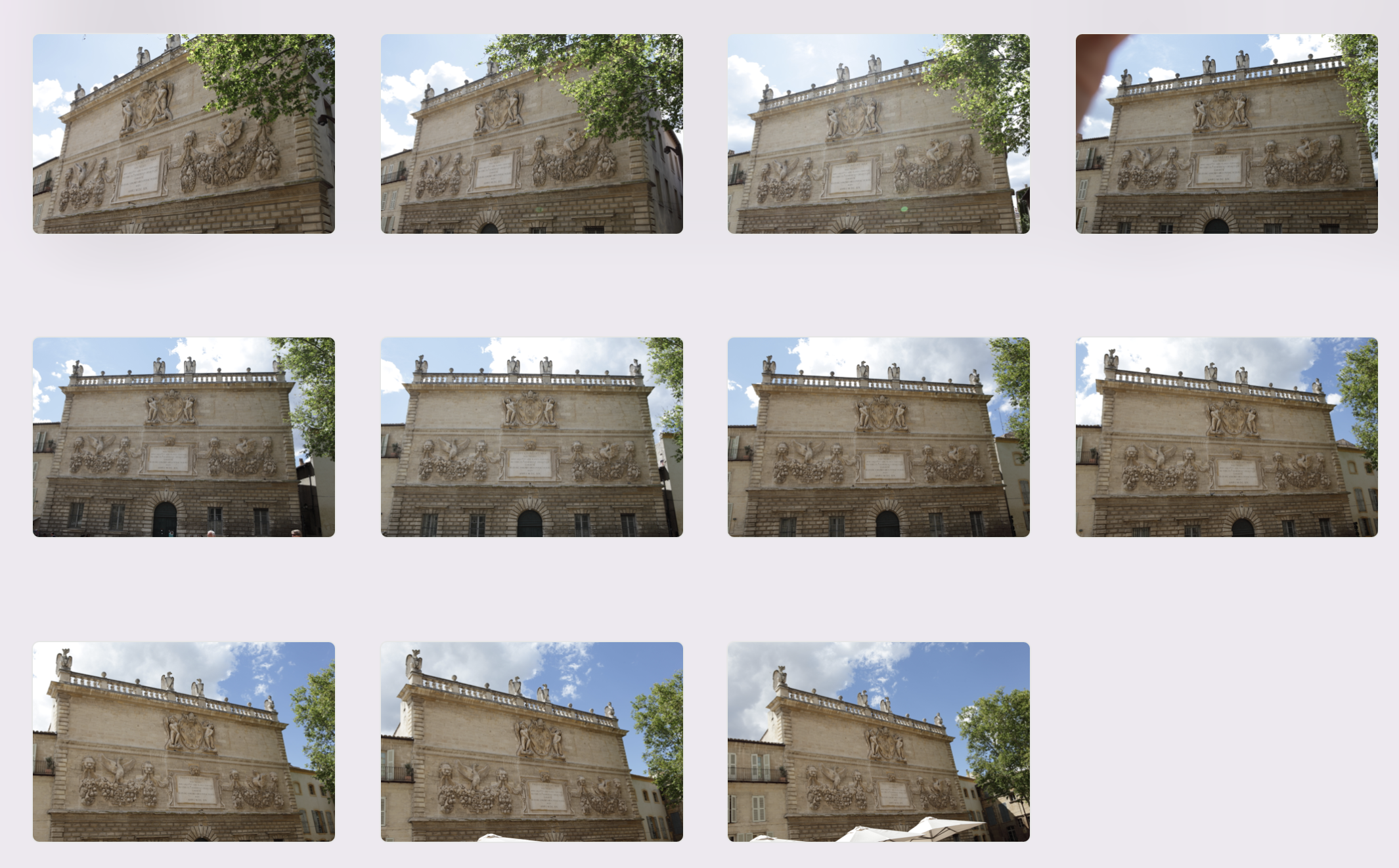

由11张照片组成。

我们在openMVG_Build/software/SfM目录下执行：

python SfM_SequentialPipeline.py ~/workspace/ReconstructionDataSet/AvignonHotelDesMonnaies/ ~/workspace/result/

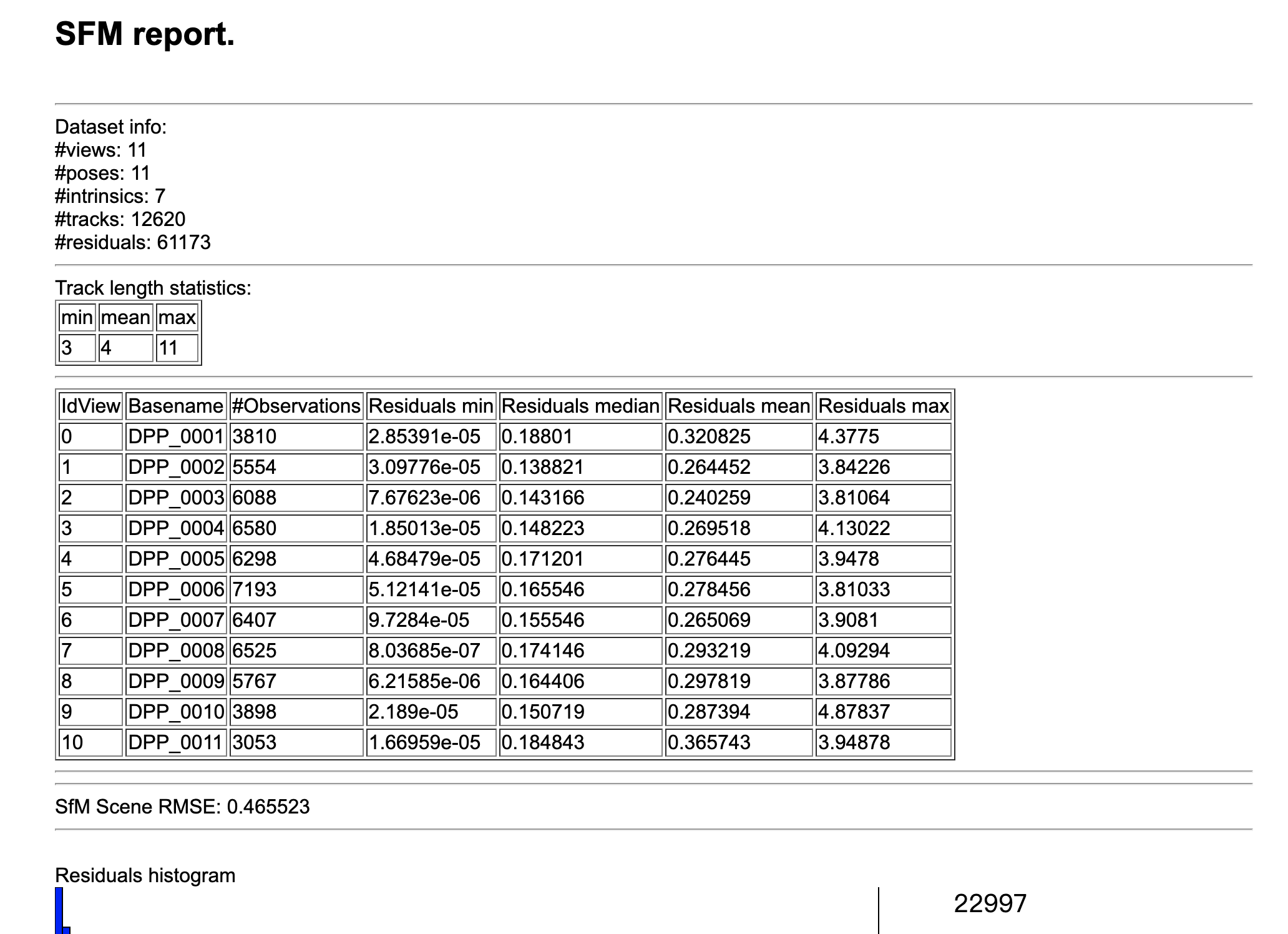

然后会生成result/reconstruction_global/SfMReconstruction_Report.html这个报告文件：

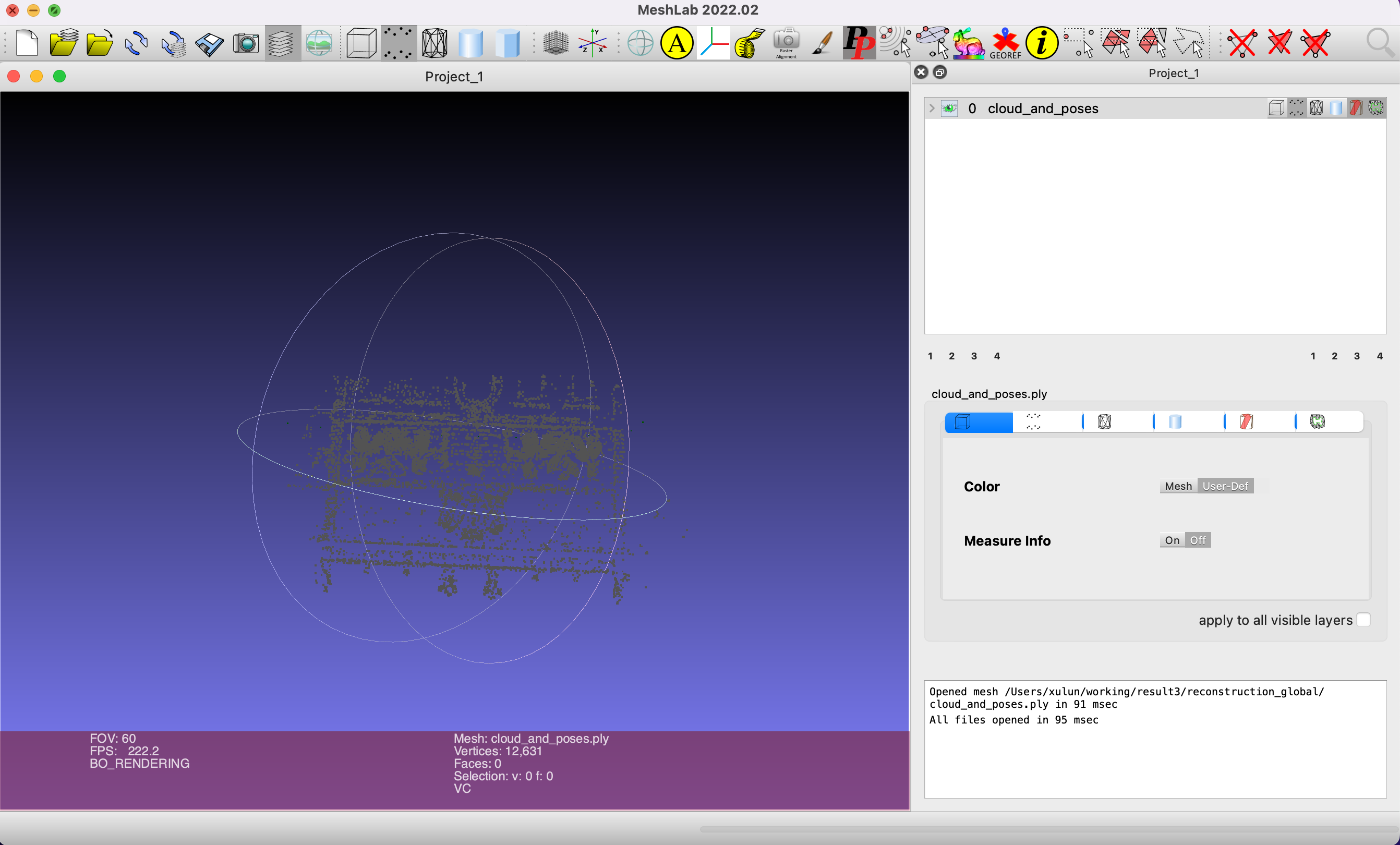

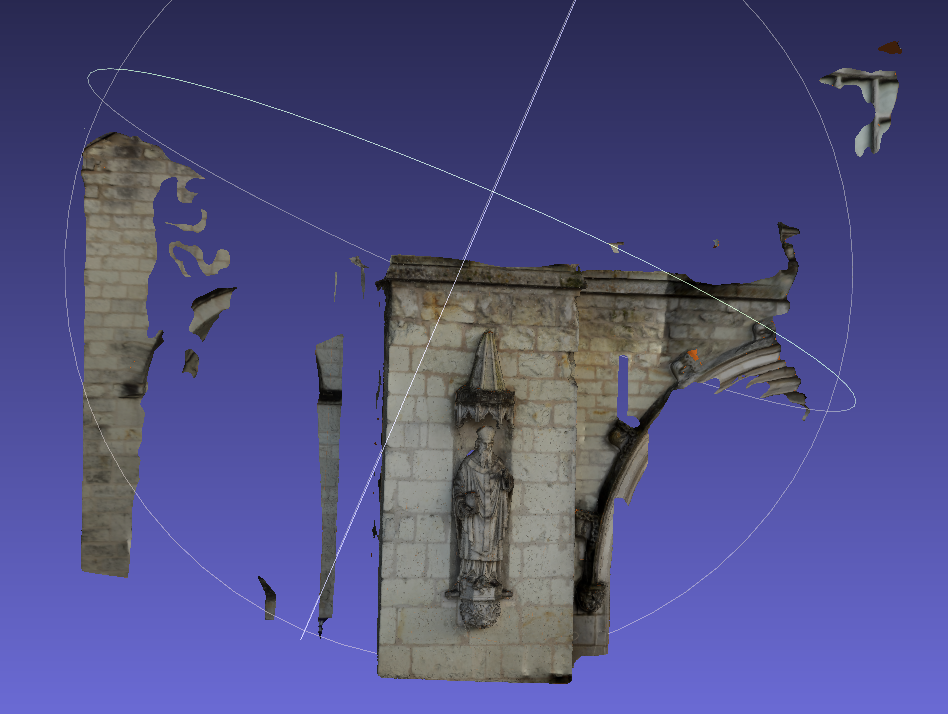

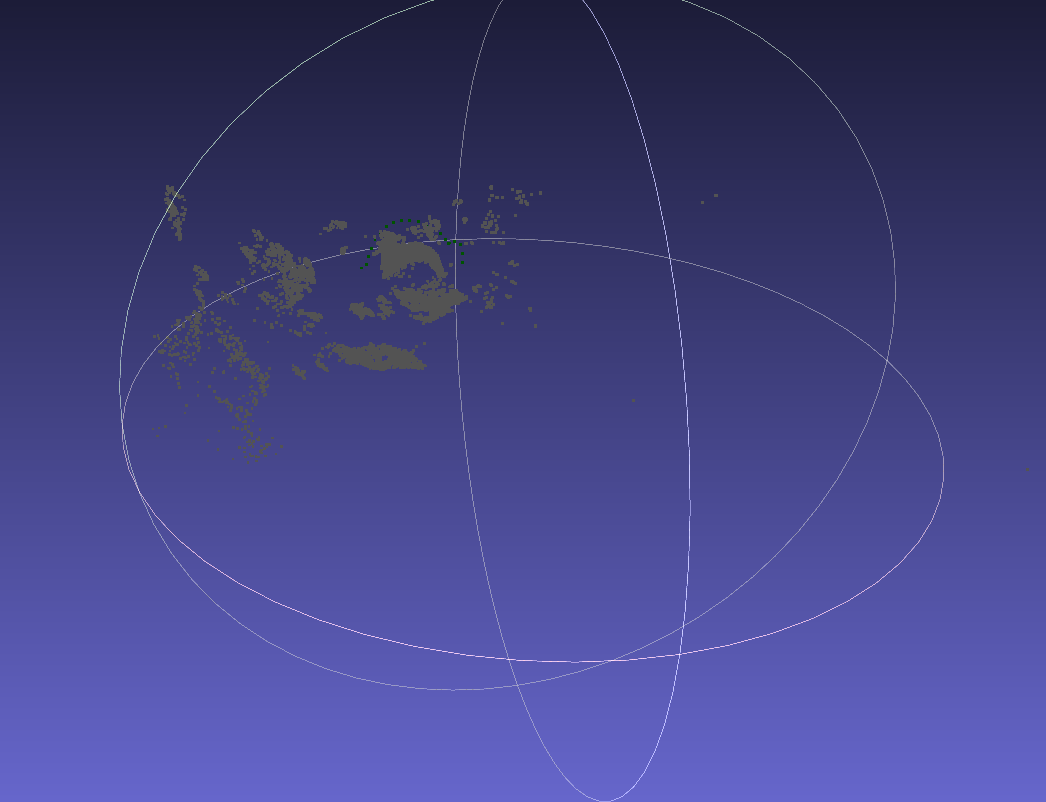

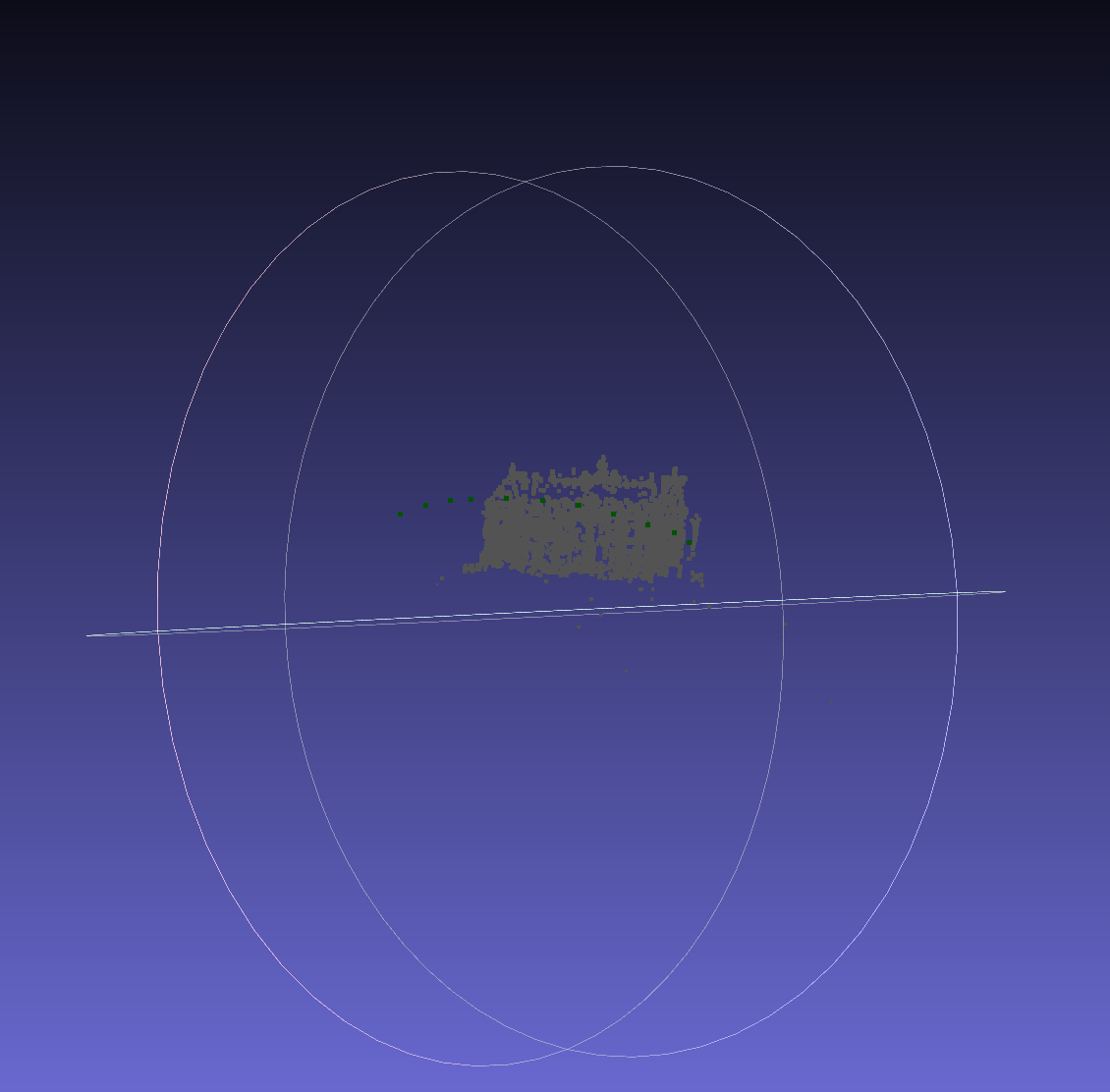

更直观的结果我们可以通过MeshLab软件打开result/reconstruction_global/cloud_and_poses.ply来查看SFM的结果。这就是传说中的点云。

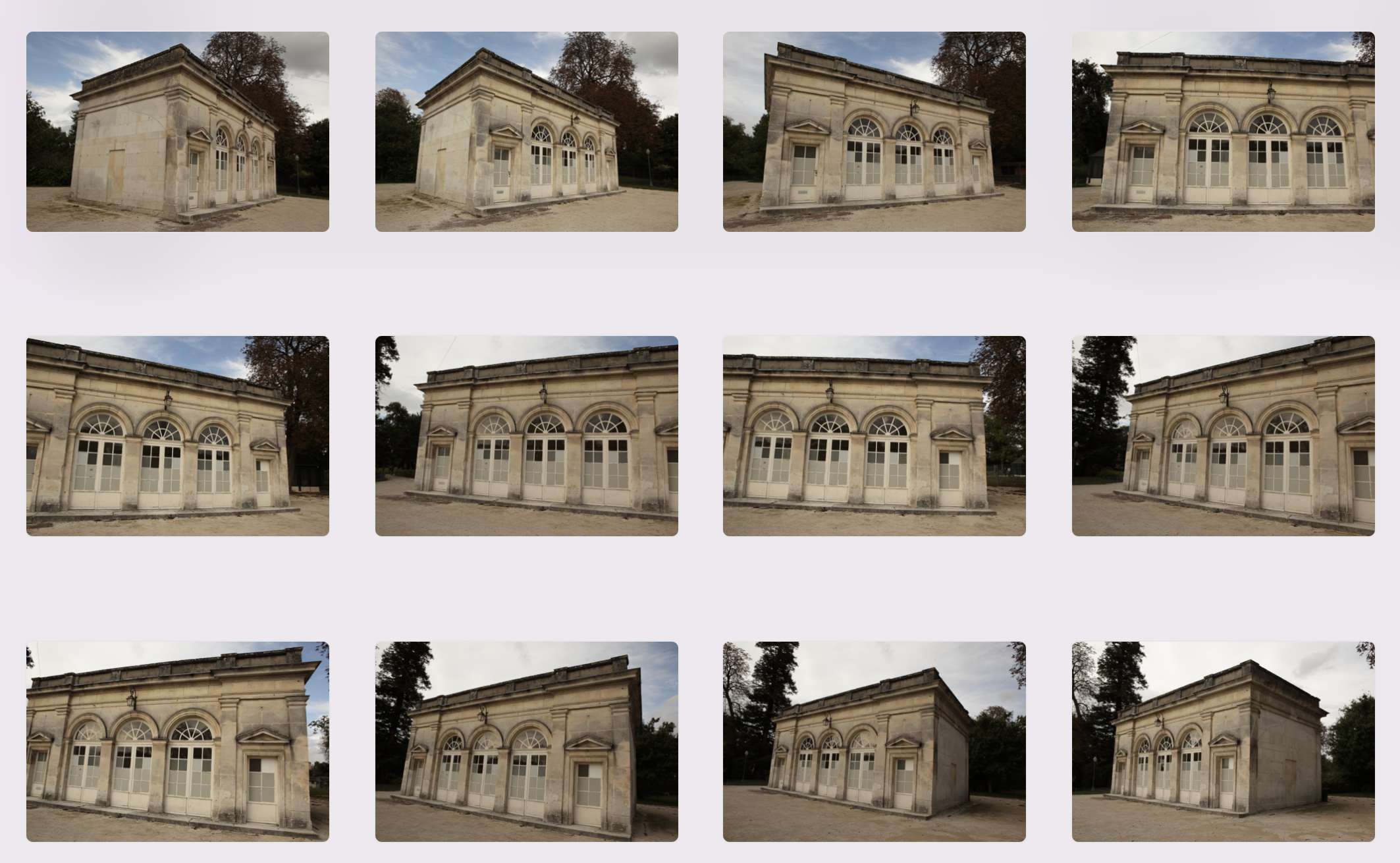

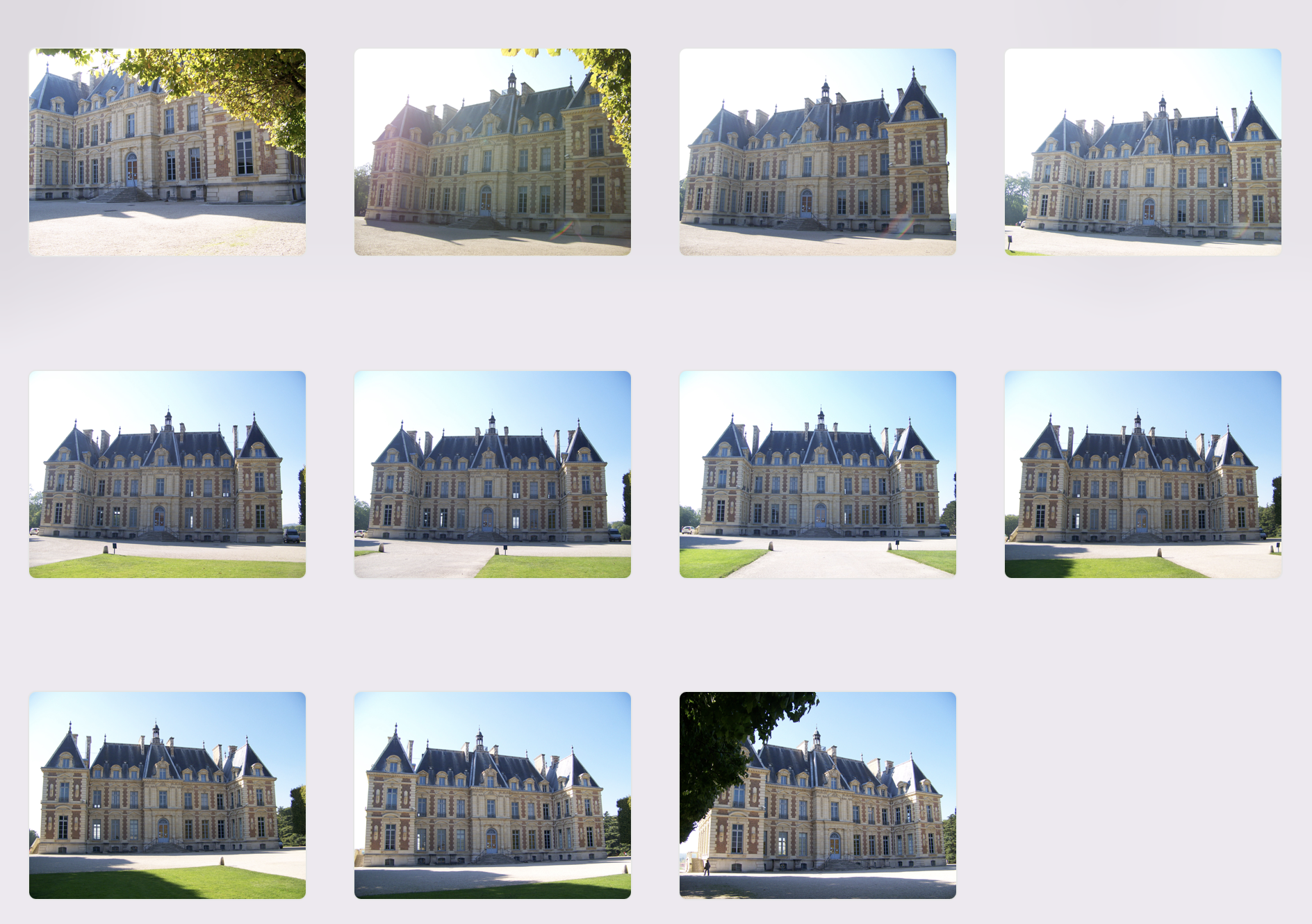

我们再换一个城堡的数据集：https://github.com/openMVG/ImageDataset_SceauxCastle

命令跟上一个一样：

python SfM_SequentialPipeline.py ~/workspace/github/ImageDataset_SceauxCastle/images/ ~/workspace/castle

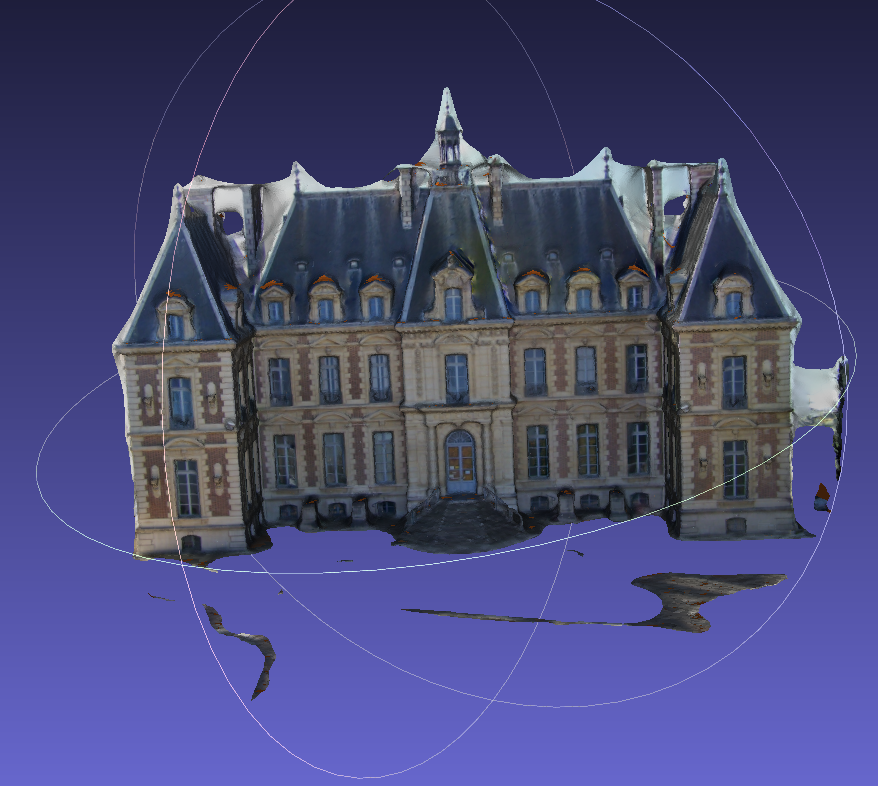

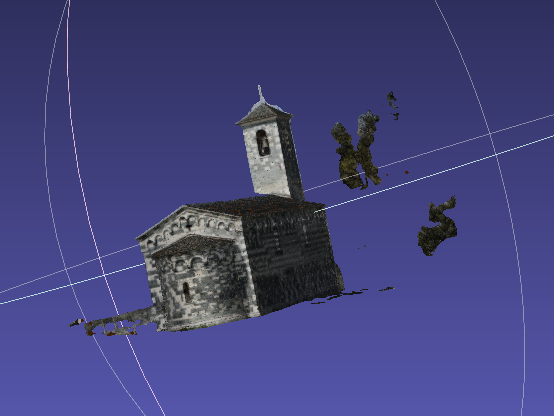

点云看起来是这个样子的：

OpenMVS 从点云到模型

有了点云还不够，我们还要继续将其变成3D模型。这时候我们需要另一个库openMVS.

模型格式转换

上一步我们openMVG生成了一个叫sfm_data.bin的文件，我们首先将其转换成openMVS需要的格式：

openMVG_main_openMVG2openMVS -i sfm_data.bin -o scene.mvs -d scene_undistorted_images

重建成密集点云

通过DensifyPointCloud工具来生成密集点云：

DensifyPointCloud scene.mvs

跟上面的openMVG生成的点云图一对比，是不是差别很明显呢？

粗网格重建

调用ReconstructMesh工具来对上一步生成的密集点云进行网格重建：

ReconstructMesh scene_dense.mvs

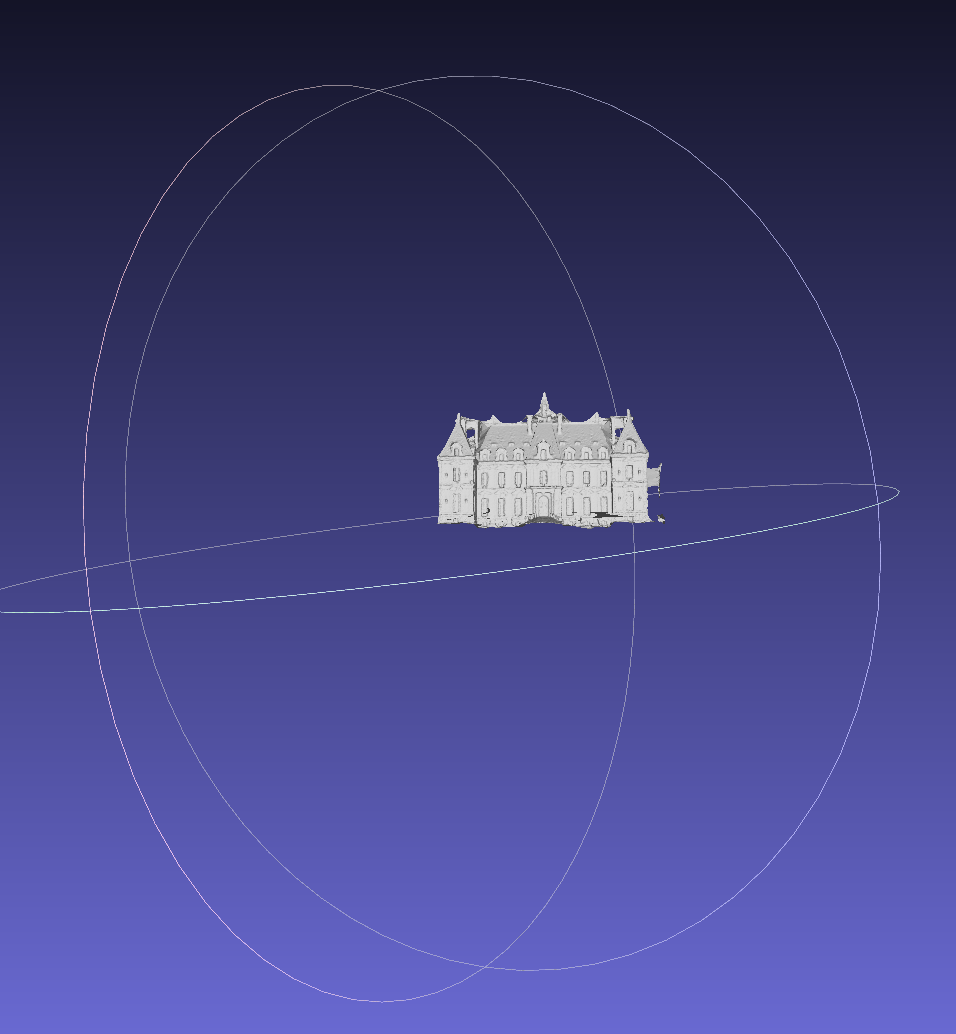

生成的效果如下：

网格细化

调用RefineMesh工具来进行网格细化：

RefineMesh scene_dense_mesh.mvs

细化之后效果如下：

网格纹理

最后一步，给网格加上纹理：

TextureMesh scene_dense_mesh_refine.mvs

这一步将生成scene_dense_mesh_refine_texture.glb，我们就大功告成了。

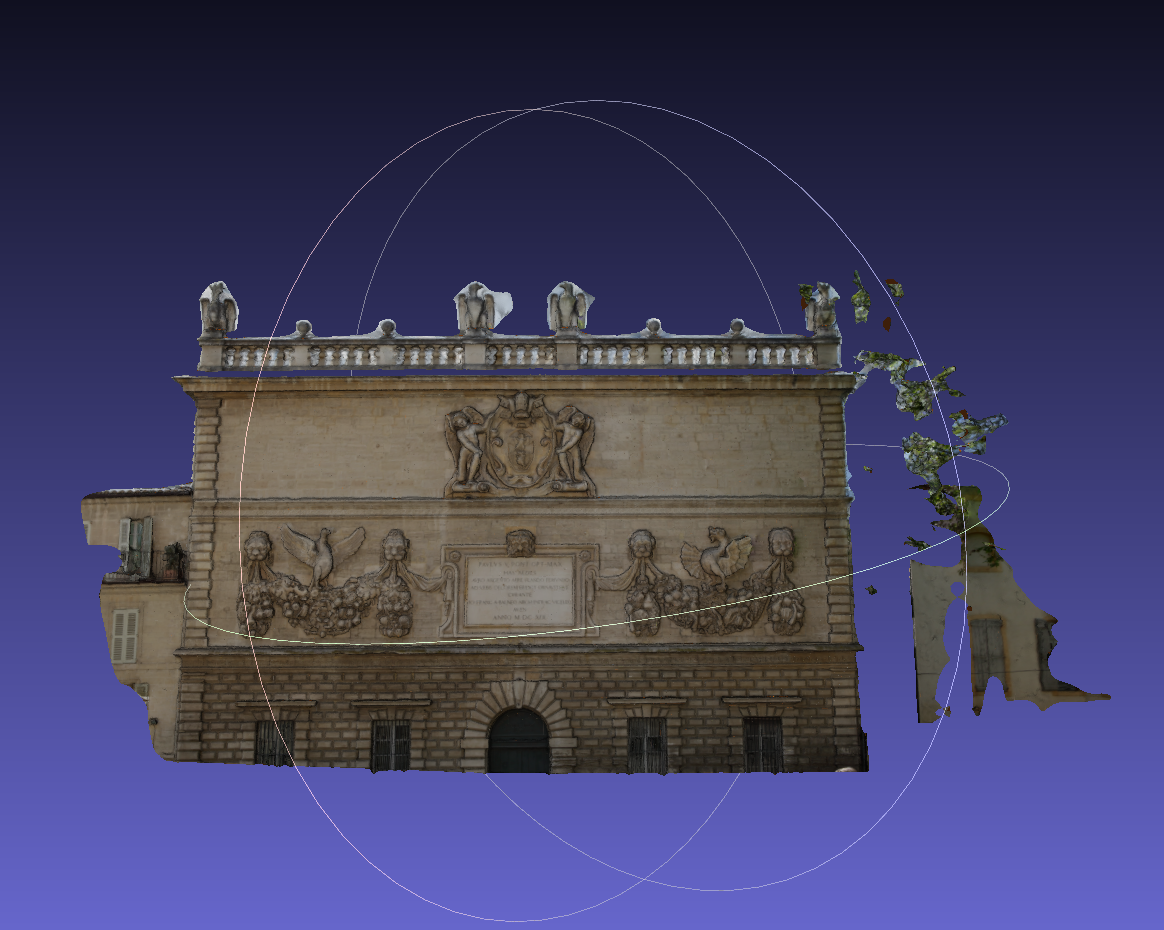

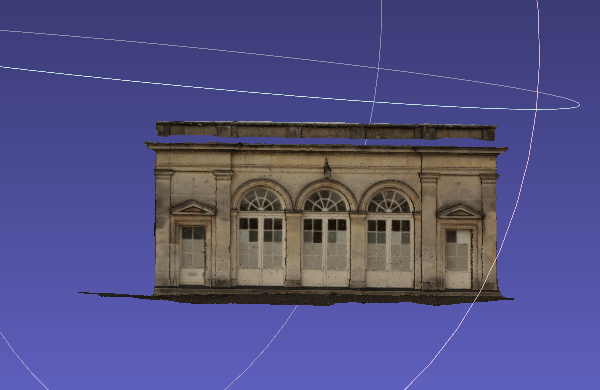

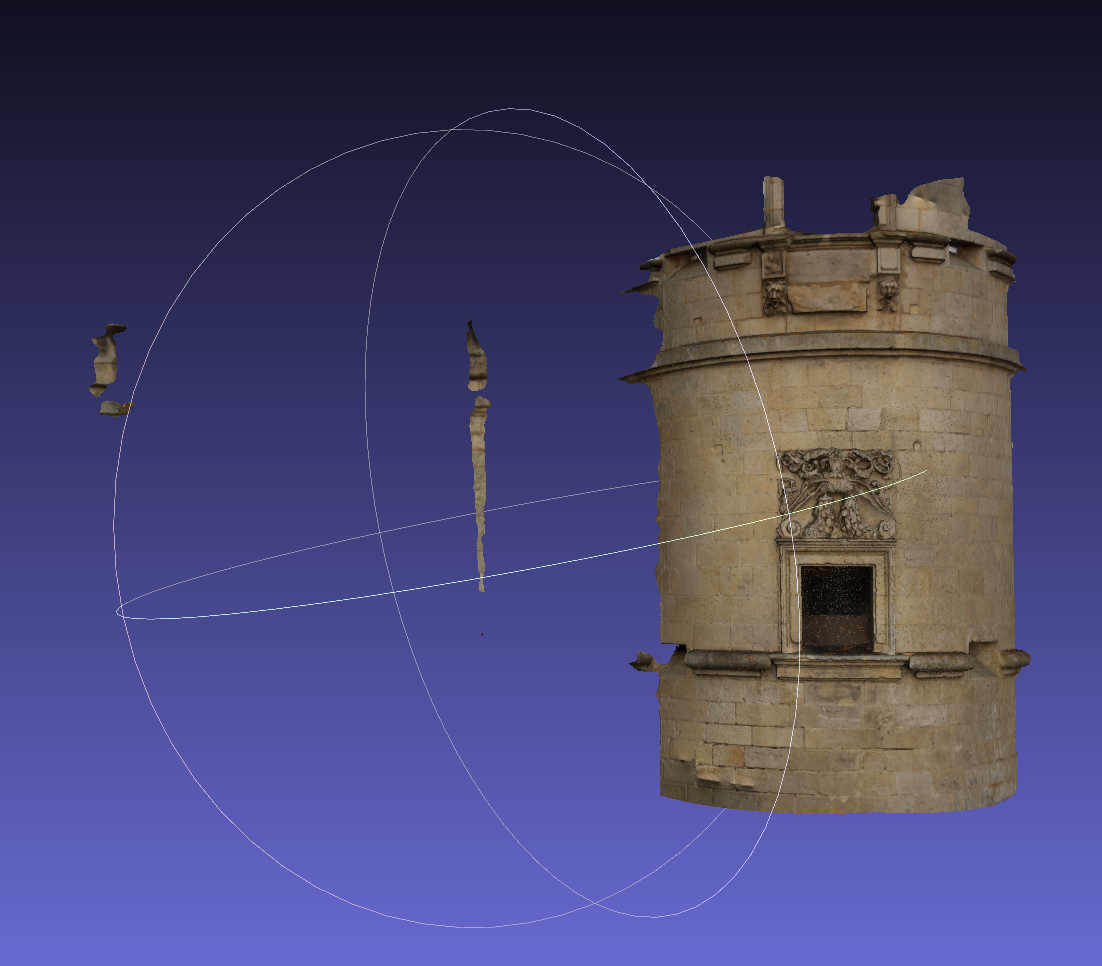

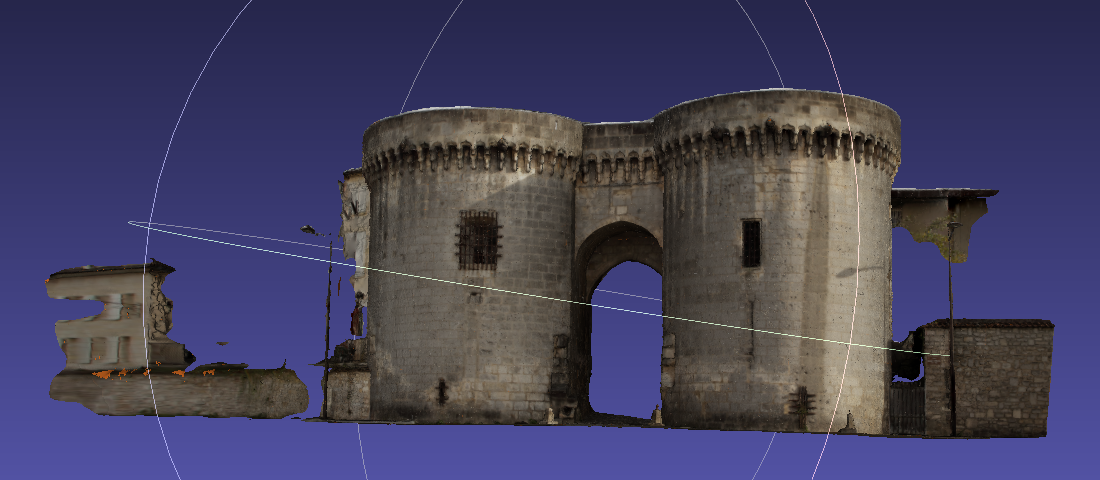

我们来看看最终生成的效果：

注意，纹理是存放在scene_dense_mesh_refine_texture.png中的，加载glb的时候要能够在同一目录下找到，否则找不

这个glb除了要引用图片做纹理之外，跟其它的没有什么不同。

我们写个网页加载它吧：

<!DOCTYPE html>
<html>
  <head>
    <script src="https://aframe.io/releases/1.3.0/aframe.min.js"></script>
  </head>
  <body>
    <a-scene>
      <a-sky color="#1890ff"></a-sky>
      <a-assets>
        <a-asset-item id="glass" src="./c.glb"></a-asset-item>
      </a-assets>
      <a-entity position="0 0 -4" scale="40.0 40.0 40.0" rotation="0 180 180" gltf-model="#glass"></a-entity>
    </a-scene>
  </body>
</html>

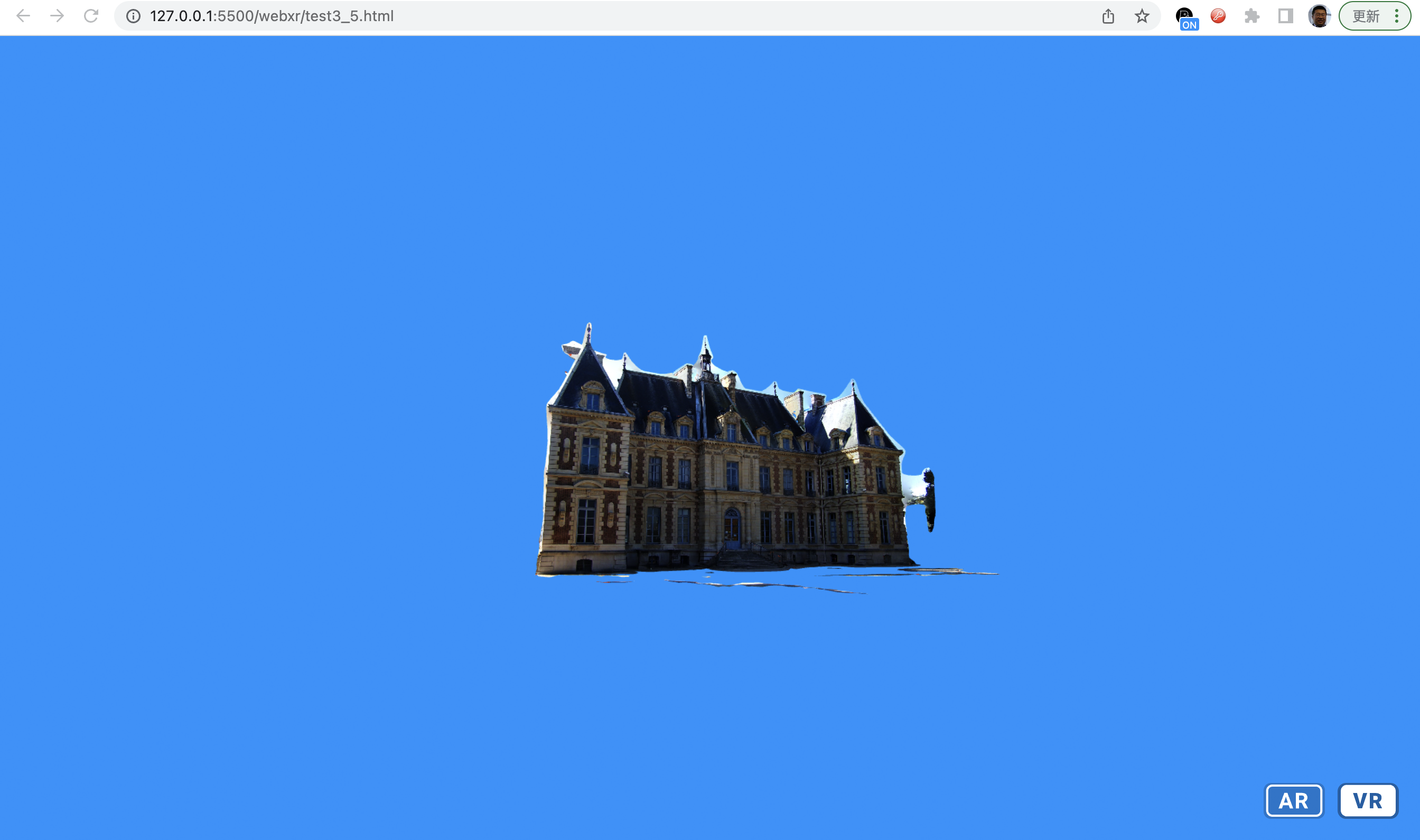

显示出来的效果如下：

更多细节

大致的流程大家了解了之后，我们来进一步看一些细节。

openMVS库的编译

openMVS库用到的第三方库比openMVG要更多，主要有：

Eigen
Boost
OpenCV
CGAL
VCGLib
Ceres
GLFW3

编译Eigen

首先装一系列依赖库：

sudo apt -y install git cmake libpng-dev libjpeg-dev libtiff-dev libglu1-mesa-dev

然后下载eigen的源代码，注意是在gitlab上的，github上已经不维护了。

git clone https://gitlab.com/libeigen/eigen.git --branch 3.4

接着就是cmake的标准过程了：

cd eigen
mkdir build
cd build
cmake ..
make
sudo make install

安装Boost, OpenCV, CGAL

sudo apt -y install libboost-iostreams-dev libboost-program-options-dev libboost-system-dev libboost-serialization-dev
sudo apt -y install libopencv-dev
sudo apt -y install libcgal-dev libcgal-qt5-dev

下载VCG源代码

git clone https://github.com/cdcseacave/VCG.git vcglib

最后编译时源码引入，不用编译

编译Ceres-solver

先安装库：

sudo apt -y install libatlas-base-dev libsuitesparse-dev
sudo apt install libgflags-dev
sudo apt install libgoogle-glog-dev

接着下载源代码：

git clone https://github.com/ceres-solver/ceres-solver

注意，2.1以上的版本使用了std::exclusive_scan，如果你用的gcc版本较老，比如gcc7，请checkout 2.1.0版本。

cmake编译还是老套路：

mkdir build
cd build
cmake ..
make
sudo make install

编译openMVS

如果前面都成功了，主要是库安装都OK的话，下面就可以编译openMVS了。

git clone https://github.com/cdcseacave/openMVS.git
mkdir build2
cd build2
cmake .. -DVCG_ROOT="$main_path/vcglib"
make -j
sudo make install

再来一遍openMVS的流程

MVG的过程其实分为7步：

Intrinsics analysis
Compute features
Compute matching pairs
Compute matches
Filter matches
Do Sequential/Incremental reconstruction
Colorize Structure

其中最重要的是第一步，先会做一次预测，如果不能用的话就把相关图片排除掉。比如ReconstructionDataSet/AvignonHotelDesMonnaies 这个数据集有11张图片，经过分析后可能只有7张可用。

listed #File(s): 11
usable #File(s) listed in sfm_data: 11
usable #Intrinsic(s) listed in sfm_data: 7

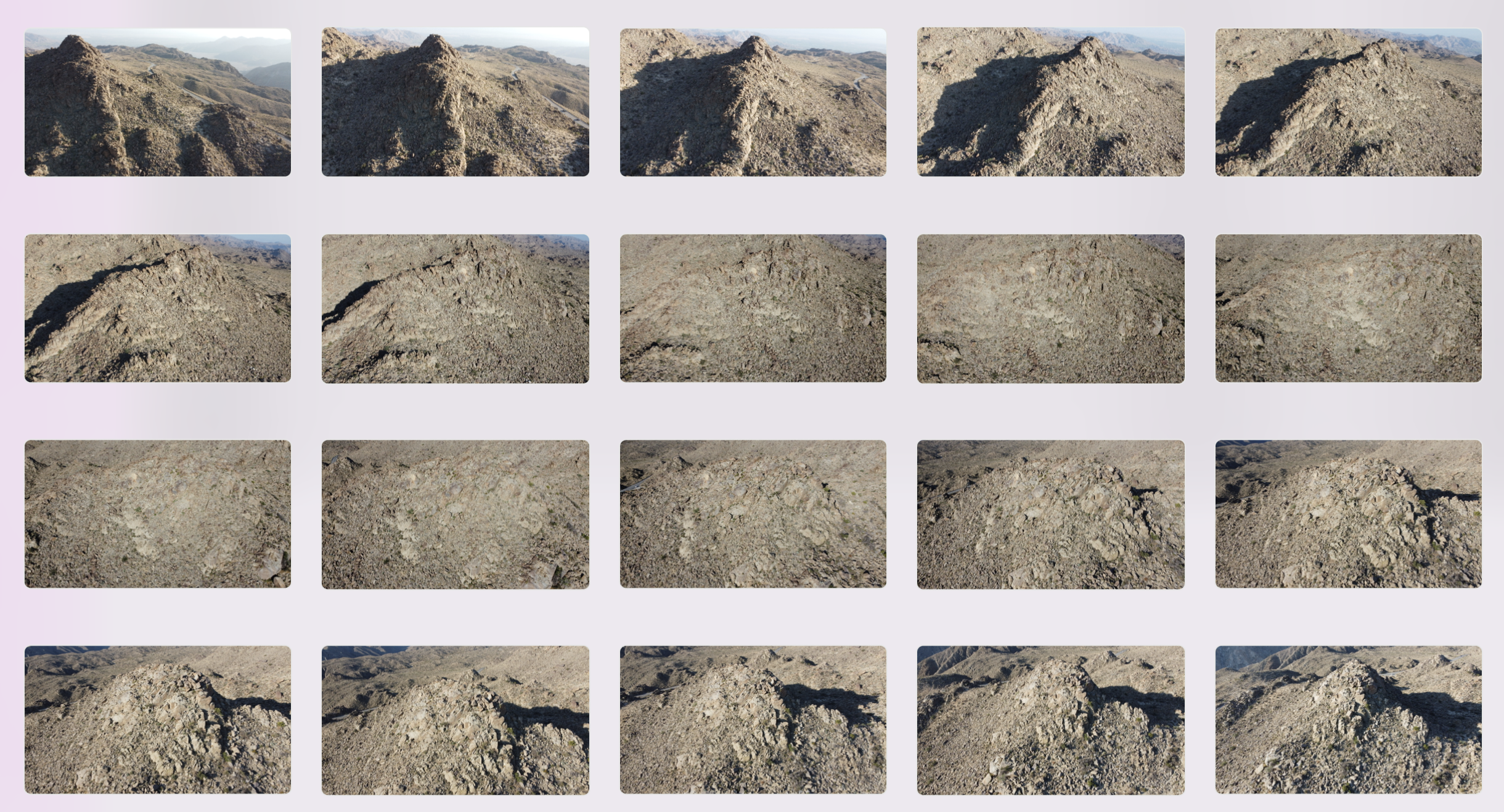

我们这次挑战下一个难度看起来更高的，一片大沙漠。大家可以到 https://github.com/openMVG/Image_datasets 下载，在 Image_datasets/Drone/Palm_Desert_Micro 中。

如前所述，在openMVG/build/software/SfM下运行：

python SfM_SequentialPipeline.py ~/workspace/Image_datasets/Drone/Palm_Desert_Micro/ ~/workspace/desert

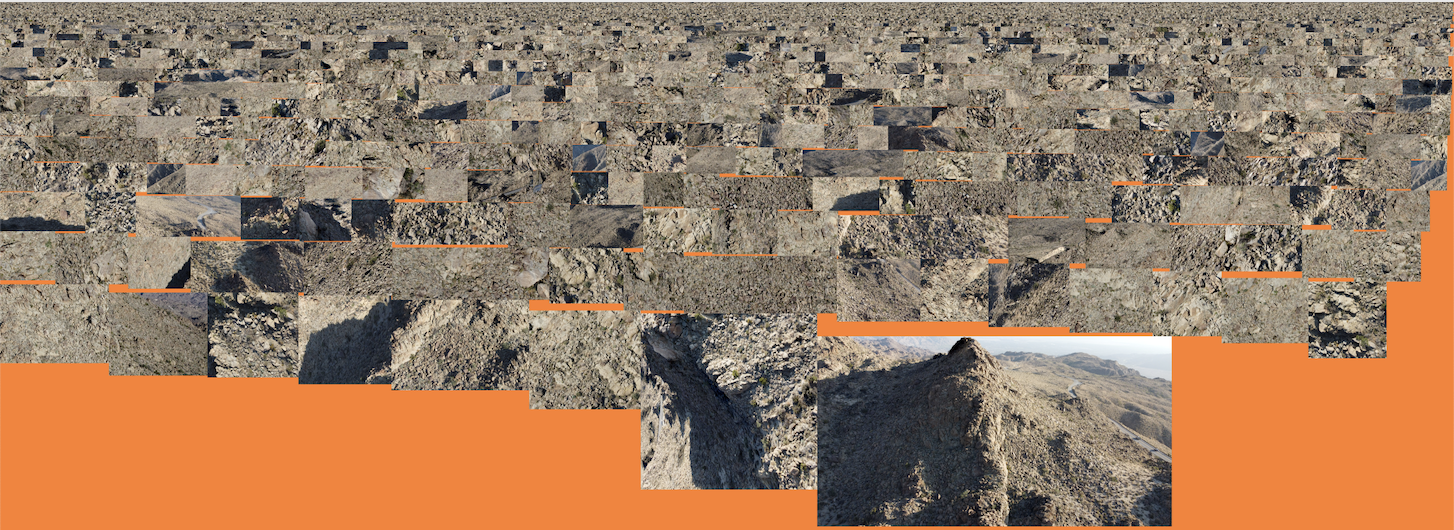

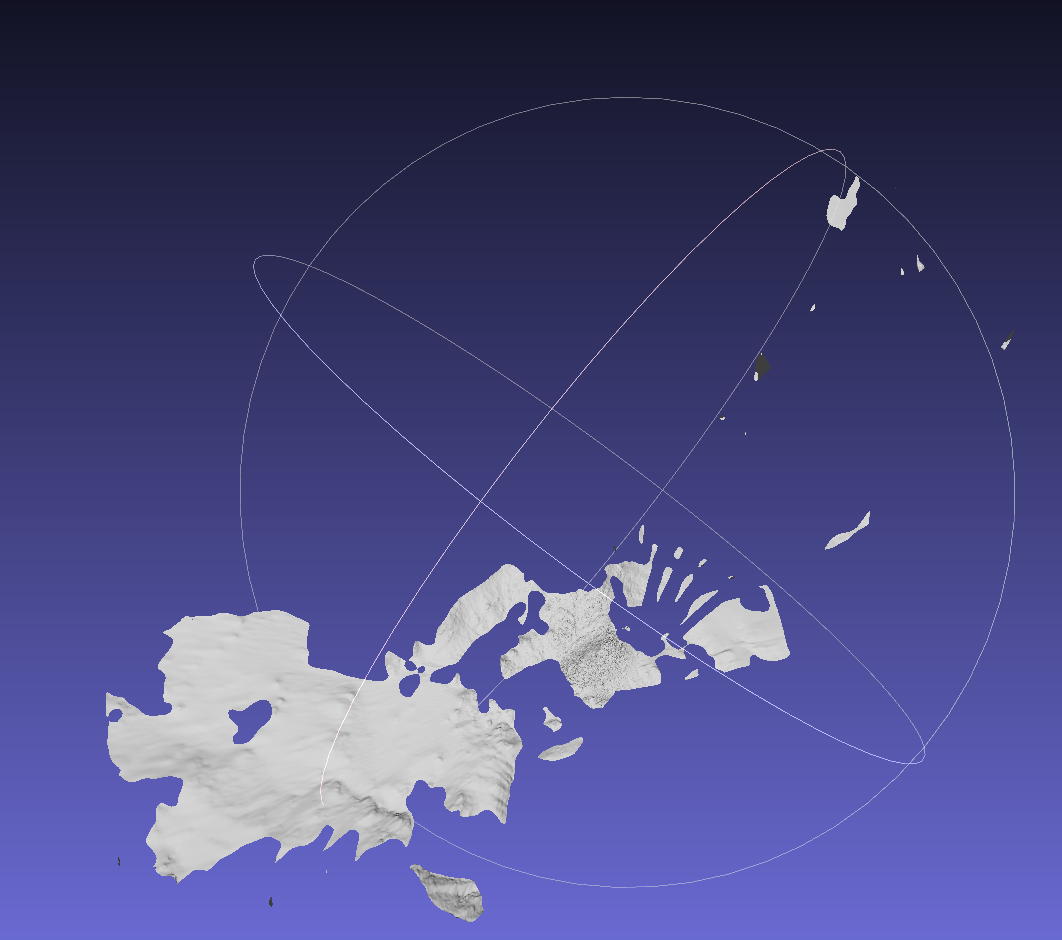

生成的效果如下：

第二步，将openMVG的格式转换成openMVS的格式：

openMVG_main_openMVG2openMVS -i sfm_data.bin -o scene.mvs -d scene_undistorted_images

第三步，生成密集点云：

~/workspace/openMVS/openMVS_build/bin/DensifyPointCloud scene.mvs

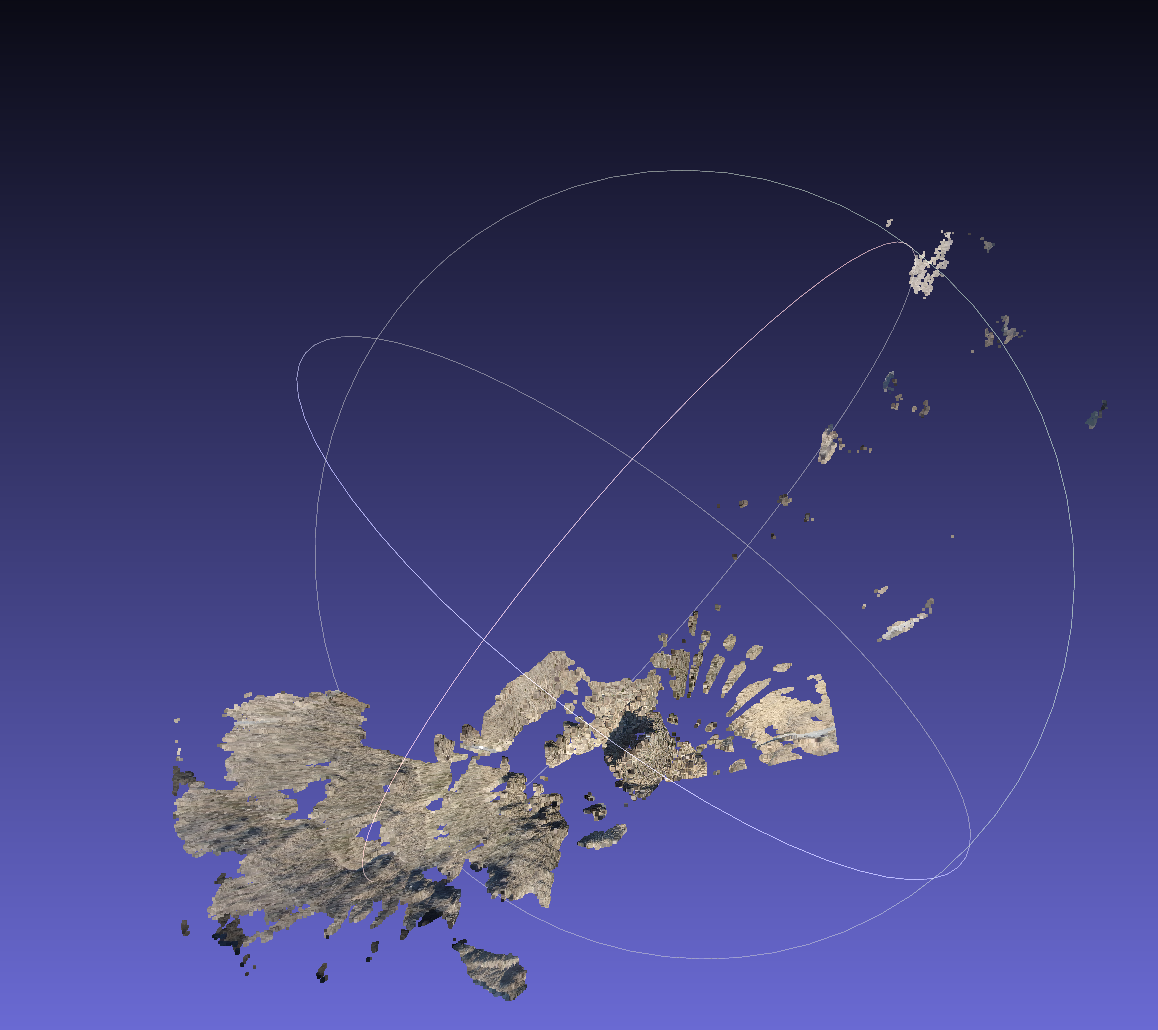

这样有点地形起伏的意思了哈。

第四步，网格重建

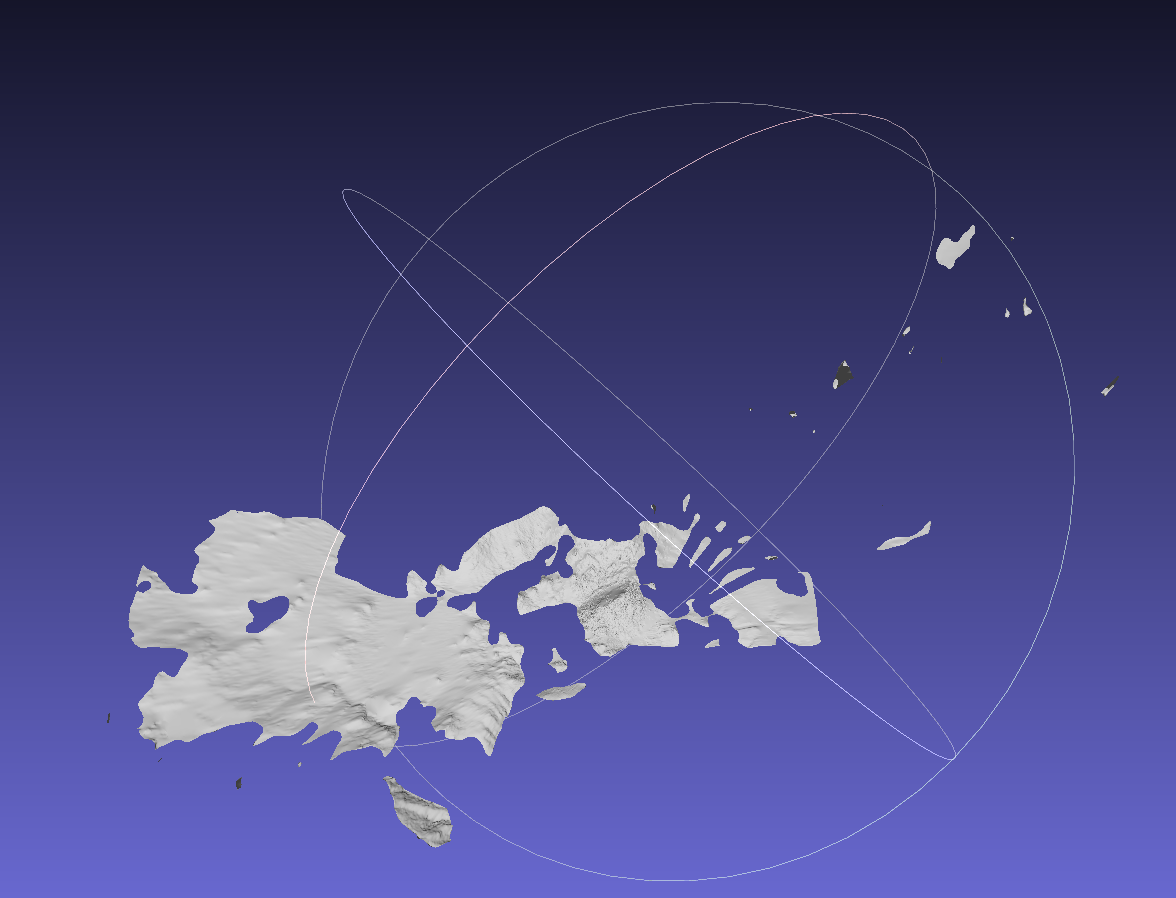

~/workspace/openMVS/openMVS_build/bin/ReconstructMesh ./scene_dense.mvs

第五步，网络细化

~/workspace/openMVS/openMVS_build/bin/RefineMesh ./scene_dense_mesh.mvs

第六步，网络纹理

~/workspace/openMVS/openMVS_build/bin/TextureMesh ./scene_dense_mesh_refine.mvs

用照片进行三维模型重建

用照片进行三维模型重建

SfM的原理与应用

openMVG 多视图几何库

OpenMVS 从点云到模型

更多细节

openMVS库的编译

再来一遍openMVS的流程

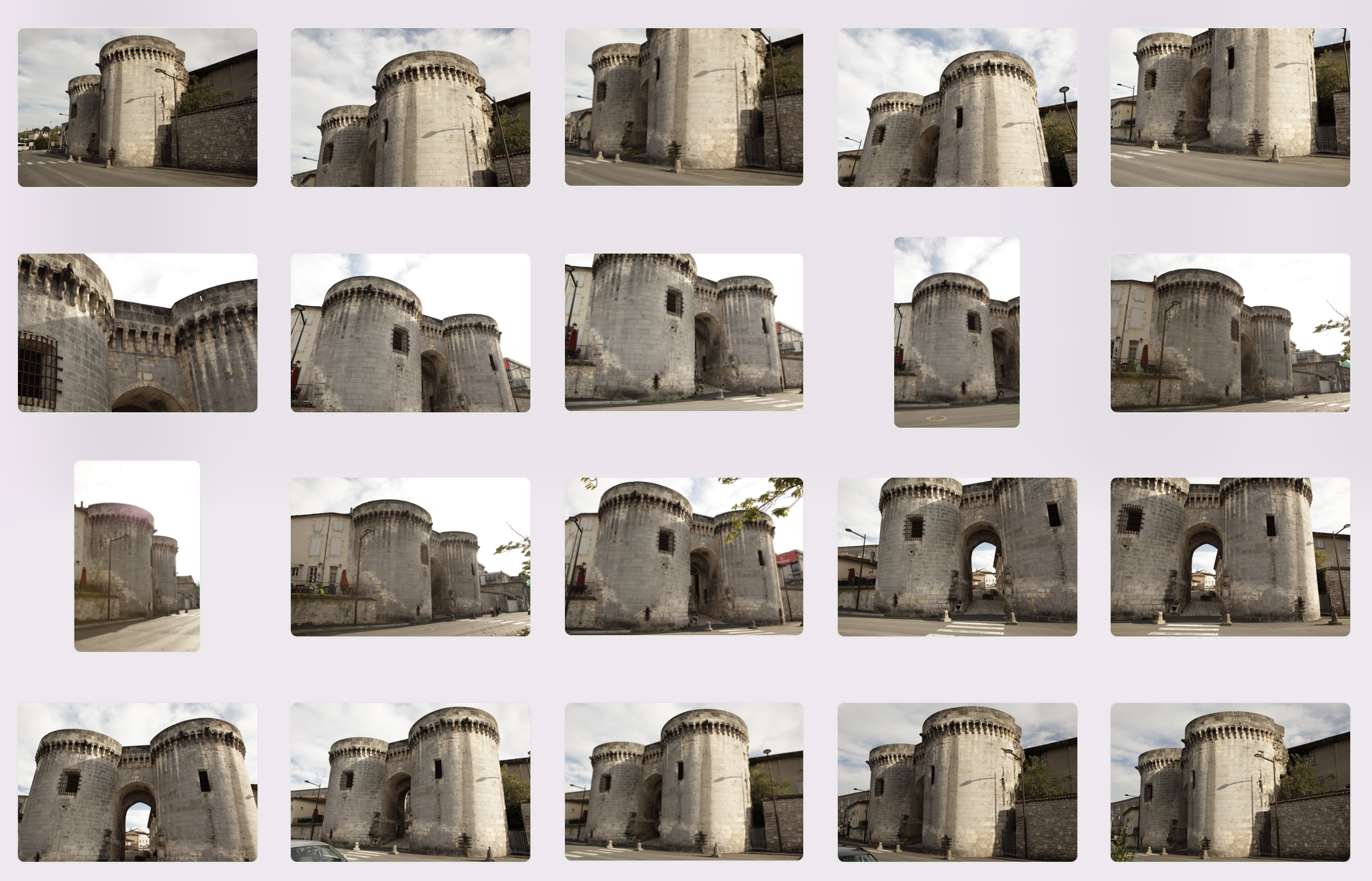

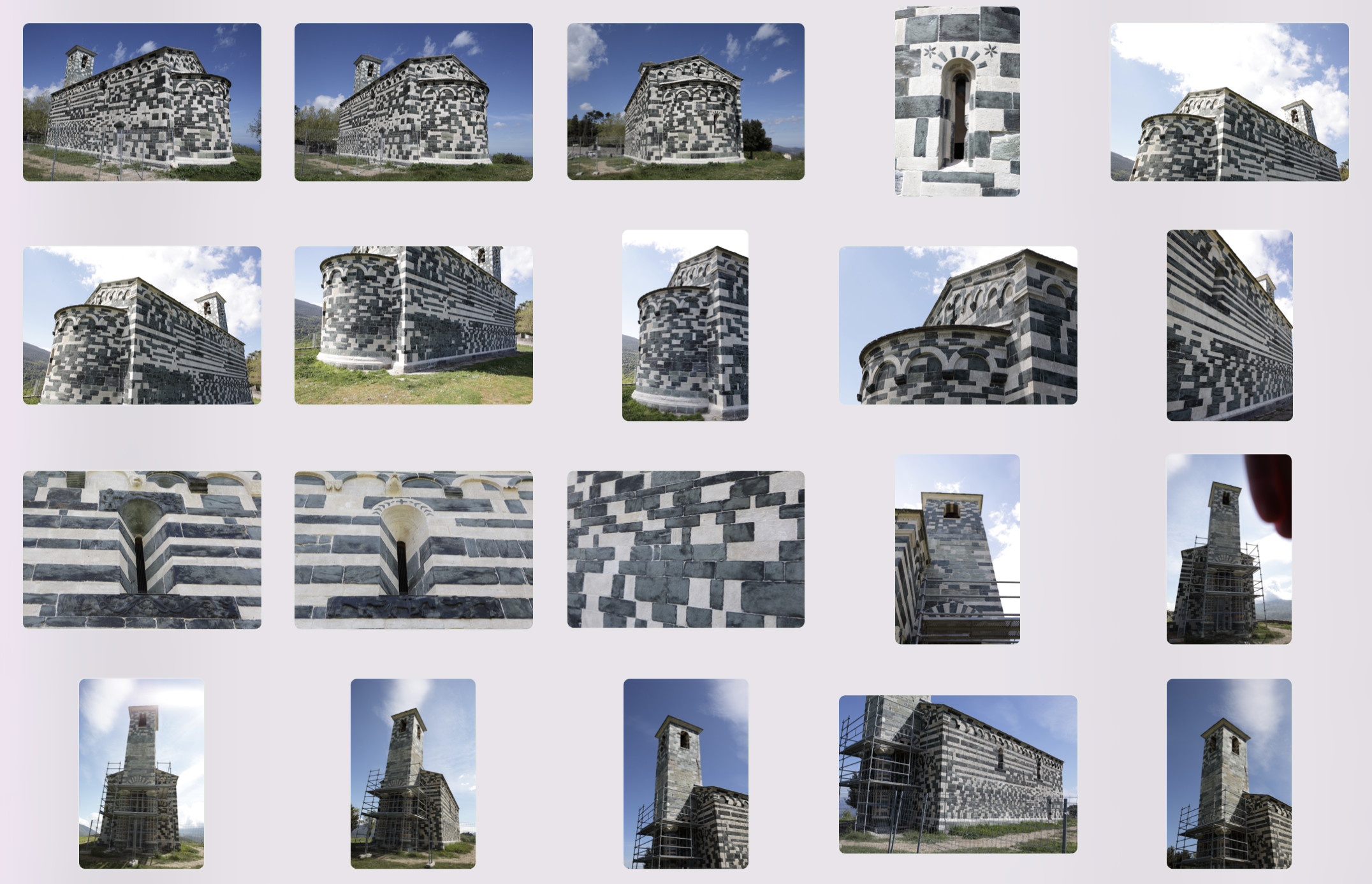

画廊

Avignon Hotel Des Monnaies 阿维尼翁莫奈酒店

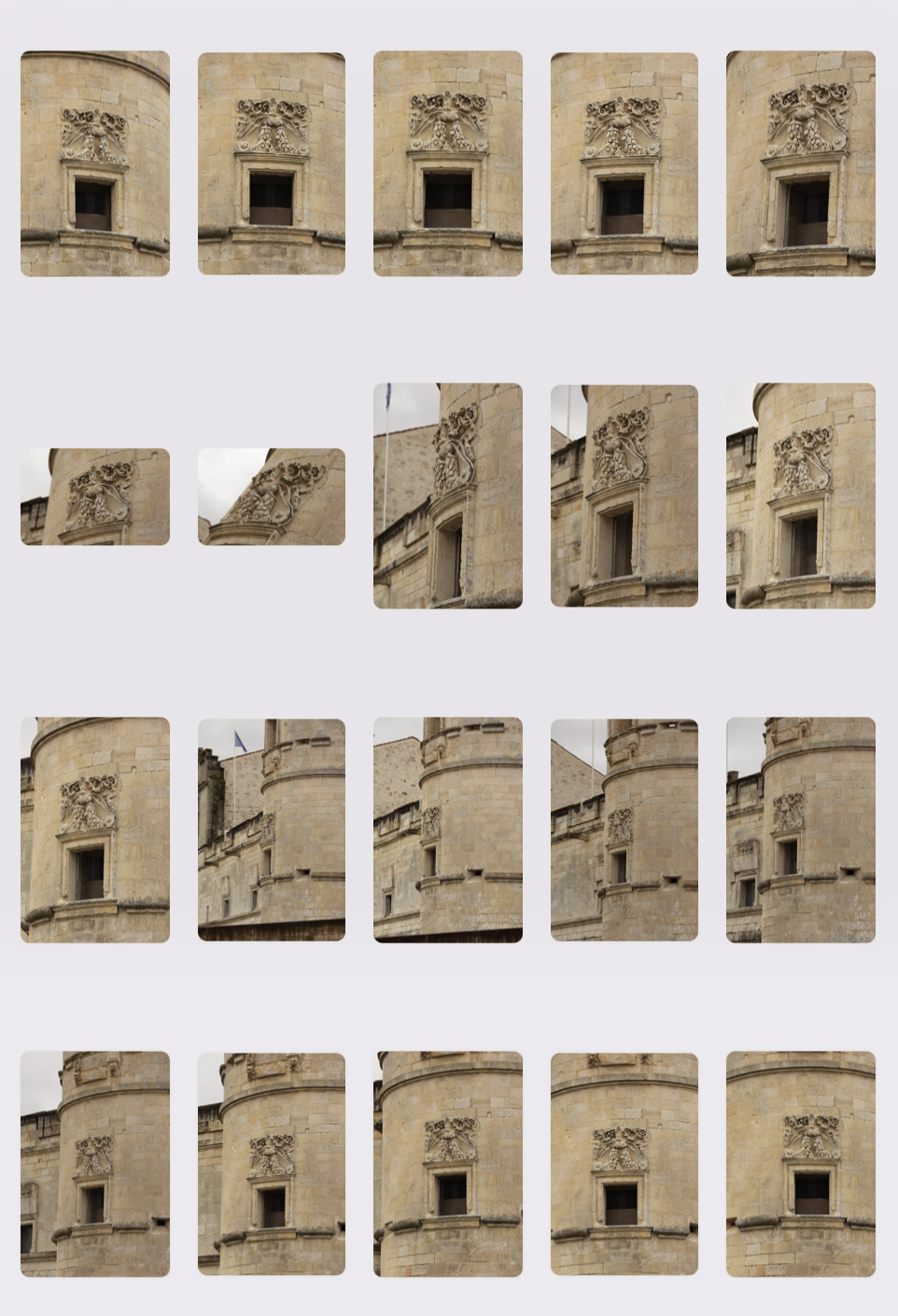

Bouteville Window Detail

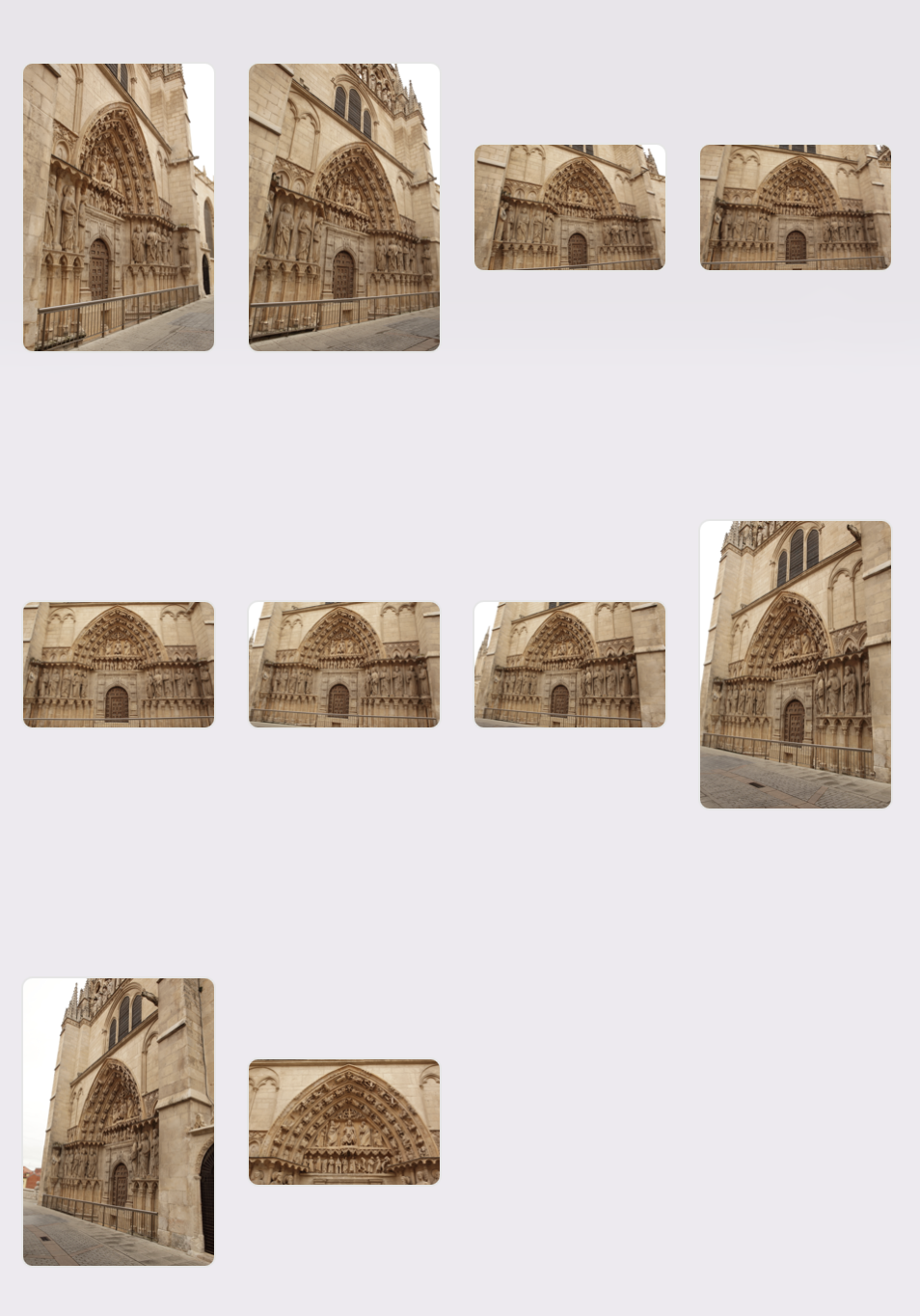

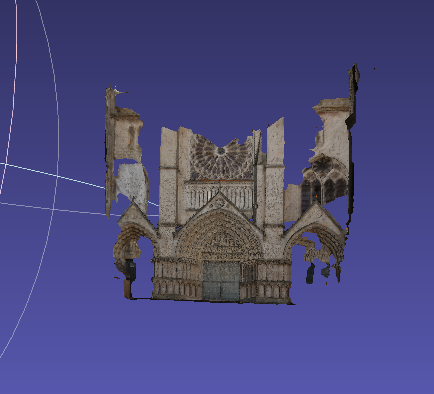

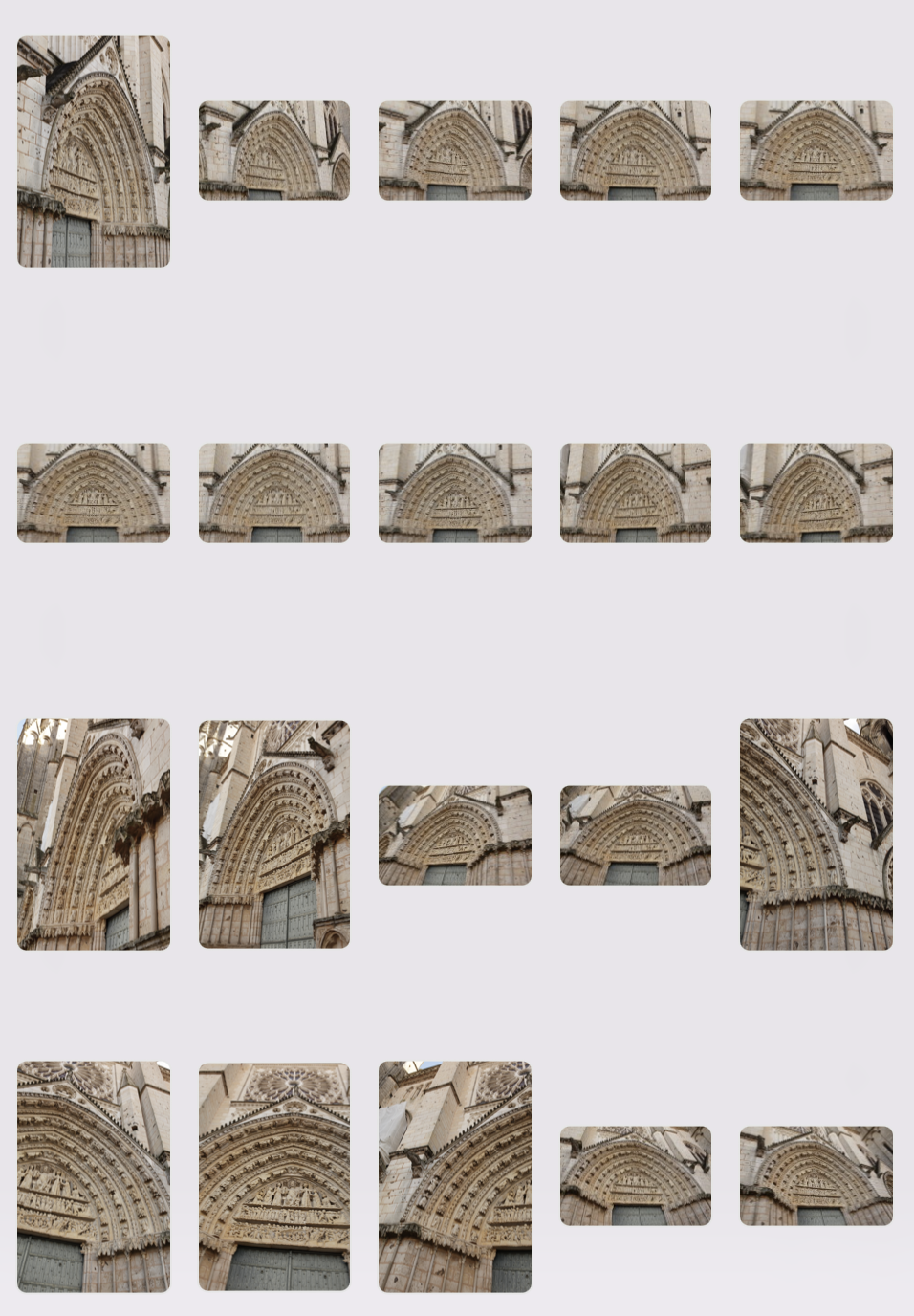

Burgos Puerta de la Coroneria 布尔戈斯大教堂科罗内里亚门
