OpenXR 超详细spec--Chapter 2 基本原理

2.1 API Version

typedef uint64_t XrVersion;

2.2 String Encoding

所有String字符串都是以NULL终止的UTF-8编码，区分大小写的char arrays.

2.3. Threading Behavior

OpenXR API function必须支持多线程并发调用，要确保多线程下数据的一致性和正确性。

对于所有destroy an object handle的函数，application必须对外同步该object handle参数and any child handles. Eg: xrDestroyInstance

2.4 Multiprocessing Behavior

OpenXR API没有明确说Runtime不能同时支持多进程，也不禁止多进程的支持。

2.5. Runtime

OpenXR runtime是实现OpenXR API的程序。一个系统中可能安装不止一个openXR runtime，但是在任何时间只有一个Runtime处于active。

2.6. Extensions

• OpenXR是一个可扩展的API，可以通过添加new features进行扩展。和其他Khronos APIs类似，extension可以用来expose new OpenXR functions or modify 现有的openXR functions的功能。
• Extensions是可选的，所以必须在扩展功能available之前先由application enabled，而application应该在enable extensions之前调用xrEnumerateInstanceExtensionProperties()查询available list of extensions, 然后在调用xrCreateInstance()时enable指定的extensions。
• OpenXR Extensions Name是唯一的，其格式定义：

1. XR_: 前缀来标识它是一个OpenXR extension。
2. Vendor tag的字符串标识也是扩展，tag必须是大写字母和十进制数字, eg: KHR, EXT, QCOM, FB
3. “_”下划线
4. 唯一标识扩展的字符串，它只能使用小写字母和十进制数字，子串之间用“_”连接。Eg: XR_QCOM_tracking_optimization_settings

2.7 API Layers

• OpenXR设计成一个分层的API，用户和application可以在application和Runtime间插入API Layers，通过intercept（拦截）上层函数进而执行不同的操作来提供额外的功能。例如Validation layer，API Logging Layer，API Trace Layer的实现。
• 命名格式：XR_APILAYER_<VENDOR-TAG>_short_name，eg: XR_APILAYER_ACME_check_best_practices
• Enable时序：application应该在enable API layers之前调用 xrEnumerateApiLayerProperties ()查询available list of API Layers, 然后在调用xrCreateInstance()时enable指定的API layers。

2.10. Return Codes

虽然核心API没设计去捕获不正确的使用，但一些情况仍需要return codes。API中的函数通过return code返回他们的状态。

Return code有两类：

• Suceessful completion codes：非负值
• Runtime error code：负值。

typedef enum XrResult {
    XR_SUCCESS = 0,
    XR_TIMEOUT_EXPIRED = 1,
    XR_ERROR_VALIDATION_FAILURE = -1,
    XR_ERROR_RUNTIME_FAILURE = -2,
    ......
}

2.11. Handles

• 由Runtime代表application分配的Objects用handles表示。Handles是Objects的不透明标识，其生命周期由application通过create和destroy function控制。常见的handle Type有XrInstance、XrSession和XrSwapchain。
• 未销毁的handles对于给定的application process是唯一的，但可以在销毁后重新使用。
• 除非特殊说明，一个成功的handle creation function return a new unique handle, 当其父类handle被销毁时，handles会被隐式销毁。如果不再需要该handle, Application可以父handle销毁前显式地destroy the handle，这样可以节约资源。
• 当需要a valid handle时，Runtime检测到XR_NULL_HANDLE和其他无效handle后返回XR_ERROR_HANDLE_INVALID。当一个函数有个可选的handle参数时，如果不能传入a valid handle, 则必须传入XR_NULL_HANDLE。
• Child handle必须在parent handle的有效性和生命周期内。例如要创建一个XrSwapchain handle时，application必须调用xrCreateSwapchain并传递一个XrSeesion的handle，因此XrSwapchain是一个XrSession的child handle。

2.12. Object Handle Types

• 函数中使用的object handle类型通常由函数的规则说明来决定，但是有一些函数的参数或者返回的object handle参数在执行时是未知的，也没有在函数说明中指定类型，对于这些函数，需用XrObjectType来显性指定handle类型。

typedef enum XrObjectType {
    XR_OBJECT_TYPE_UNKNOWN = 0,
    XR_OBJECT_TYPE_INSTANCE = 1,    //对于XrInstance
    XR_OBJECT_TYPE_SESSION = 2,     //对应XrSession
    XR_OBJECT_TYPE_SWAPCHAIN = 3,   //对应XrSwapchain
    XR_OBJECT_TYPE_SPACE = 4,       //对应XrSpace
    XR_OBJECT_TYPE_ACTION_SET = 5,  //对应XrActionSer
    XR_OBJECT_TYPE_ACTION = 6,
    XR_OBJECT_TYPE_SPATIAL_ANCHOR_MSFT = 1000039000,
    ……
}

2.13 Buffer Size Parameters

有输入输出 buffer参数的函数采用参数形式或者结构体形式。

//Parameter form:
XrResult xrFunction(uint32_t elementCapacityInput, uint32_t* elementCountOutput, float* elements);

//Struct form:
XrResult xrFunction(XrBuffer * buffer);
struct XrBuffer {
    uint32_t elementCapacityInput;
    uint32_t elementCountOutput;
    float* elements;
};

2.14 Time

Time不是system clock time，两者不能混为一谈。

typedef int64_t XrTime;

2.15 Duration

Duration是指经过的一段时间，而不是一个绝对的timepoint。两个XrTime间的时间差值是XrDuration，是一个有符号的纳秒(nanoseconds)值。

typedef int64_t XrDuration;

#define XR_NO_DURATION 0   //timeout is immediate

#define XR_INFINITE_DURATION 0x7fffffffffffffffLL   //never timeout

2.16 Prediction Time Limits

一些函数涉及到预测，Runtime对forward or backward prediction有不同的限制，对于backward prediction（例如可以插入历史数据），application传入的prediction time相当于最近收到pose timestamp加上最多50ms。

2.17 Color

typedef struct XrColor3f {
    float    r;
    float    g;
    float    b;
} XrColor3f;

typedef struct XrColor4f {
    float    r;
    float    g;
    float    b;
    float    a;
} XrColor4f;

• 除非特殊说明，每个颜色通道分量的值在0.0~1.0之间。
• XrColor4f::a 表示透明度。
• 对于包含alpha通道的Color，其余r/g/b通道的值都是原值，不是经过alpha分量预乘处理。

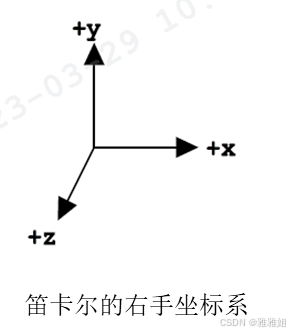

2.18 Coordinate System

2D vector定义为XrVector2f struct

typedef struct XrVector2f {
    float x;
    float y;
} XrVector2f;

XrVector3f

3D vector定位XrVector3f struct

typedef struct XrVector3f {
    float x;
    float y;
    float z;
} XrVector3f;

 4D vector定义为XrVector4f struct

typedef struct XrVector4f {
    float x;
    float y;
    float z;
    float w;
} XrVector4f;

XrQuaternionf

旋转的单位四元数定义为XrQuaternionf struct

typedef struct XrQuaternionf {
    float x;
    float y;
    float z;
    float w;
} XrQuaternionf;

Pose

Pose定义为XrPosef struct

typedef struct XrPosef {
    XrQuaternionf orientation;
    XrVector3f position;
} XrPosef;

2.19 Common Data Types

Offset

Offset: 用来描述2D中direction and distance

typedef struct XrOffset2Df {
    float    x;
    float    y;
} XrOffset2Df;

typedef struct XrOffset2Di {
    int32_t    x;
    int32_t    y;
} XrOffset2Di;

• x：x方向上的offset
• 如果表示physical distance，则value的单位必须是米（meter），使用XrOffset2Df。
• 如果表示离散数值，例如texel(texture pixel)，使用XrOffset2Di。


Extents

Extents：用来描述2D或者3D中矩形区域的大小。如果表示physical distance，则value的单位必须是米(meter)，width, height, depth必须是非负。

• typedef struct XrExtent2Df {
      float    width;
      float    height;
  } XrExtent2Df;


  typedef struct XrExtent2Di{
      int32_t    width;
      int32_t    height;
  } XrExtent2Di;


  typedef struct XrExtent3Df {
      float    width;
      float    height;
      float    depth;
  } XrExtent3Df;


  Rectangles

• Rectangles：用来描述2D中特定的矩形区域，必须包含一个offset和一个extent，两者单位相同。Offset是矩形区域的一个角的位置（通常是左上角），其他三个角可以有该offset和XrExtent2Df::width和height来计算。

typedef struct XrRect2Df {
    XrOffset2Df offset;
    XrExtent2Df extent;
} XrRect2Df;

typedef struct XrRect2Di {
    XrOffset2Di offset;
    XrExtent2Di extent;
} XrRect2Di;

Spheref

Spheref：用来描述球体边界的中心和半径。

• typedef struct XrSpheref {
      XrPosef    center;
      float      radius;
  } XrSpheref;


  center: 表示XrSpace中球体的中心的pose。

• Radius: 表示球体的半径。如果radius不是valid，Runtime必须返回XR_ERROR_VALIDATION_FAILURE。

XrBox

XrBox：用来描述定向盒子的pose和extent。

typedef struct XrBoxf {
    XrPosef        center;
    XrExtent3Df    extents;
} XrBoxf;

• center: 表示XrSpace中定向边界Box的中心Pose。
• Extents: 表示以center为中心的沿定向边界盒每个维度的边到边的距离。

XrFrustumf

XrFrustumf：描述了frustum的pose, FOV和远截面(决定了视椎体的有效深度)。

typedef struct XrFrustumf {
    XrPosef    pose;
    XrFovf     fov;
    float      nearZ;
    float      farZ;
} XrFrustumf;

• Fov: 表示视椎体的四个侧面的视野角度，angleLeft 和 angleRight 沿着视锥体空间的 X 轴，而 angleUp 和 angleDown 沿着视锥体空间的 Y 轴。
• nearZ: 表示-z轴方向上近截面到视点的距离。
• farZ: 表示-z轴方向上远截面到视点的距离。

2.20 Angles

typedef struct XrFovf {
    float    angleLeft;
    float    angleRight;
    float    angleUp;
    float    angleDown;
} XrFovf;

• angleLeft: FOV左侧角度，如果是对称的FOV，则该值为负。
• angleRight: FOV右侧角度，如果是对称的FOV，则该值为正。
• angleLeft: FOV上侧角度，如果是对称的FOV，则该值为正。
• angleUp: FOV下侧角度，如果是对称的FOV，则该值为负。
• Angle必须以弧度表示，并且必须完全在-π/2和π/2之间。
• When angleLeft > angleRight, the content of the view must be flipped horizontally.
• When angleDown > angleUp, the content of the view must be flipped vertically.

2.21 Boolean Values

XrBool32的值只能是XR_TRUE或者XR_FALSE

typedef uint32_t XrBool32;
#define XR_TRUE                           1
#define XR_FALSE                          0

2.22 Event

Event是从Runtime发给application的message。

Event polling

Event在Runtime中是放到队列中。Application必须定期从队列中读取Event，使用xrPollEvent()一次读取一个event。

每种event都由独立的结构体标识，每个结构体都以XrEventDataBaseHeader开头。

typedef struct XrEventDataBaseHeader {
    XrStructureType    type;
    const void*        next;
} XrEventDataBaseHeader;

常见的Event

• XrEventDataEventsLost：Event queue溢出或者丢失
• XrEventDataInstanceLossPending：Application即将loss Instance
• XrEventDataInteractionProfileChanged：一个或者多个top level的user path的interaction profile发生变化
• XrEventDataReferenceSpaceChangePending：Runtime更新Space的定义或边界
• XrEventDataSessionStateChanged：application的session的lifecycle state changed

 XrEventDataEventsLost结构体定义

typedef struct XrEventDataEventsLost {
    XrStructureType    type;
    const void*        next;
    uint32_t           lostEventCount;
} XrEventDataEventsLost;

• lostEventCount：自上次调用xrPollEvent()后溢出的Event数量
• 收到该结构体的event表明Event队列溢出，队列中该位置的一些events被删除。

xrPollEvent

XrResult xrPollEvent(
    XrInstance                 instance,
    XrEventDataBuffer*         eventData);

• Event查询：该函数用来查询下一个event，无论是否有可用的event，xrPollEvent都会立即返回。
• Event出队：当xrInstance有效时，event会从队列中出队。
• Event Data填充：返回时eventData会被填充上event’s data和event’s event。
• Event清理(discard)：Runtime必须丢弃被destroyed或者invalid的Handles。
• 有效性check：当call xrPollEvent()时Runtime禁止返回包含被destroyed或者invalid的Events。

 XrEventDataBuffer结构体定义

typedef struct XrEventDataBuffer {
    XrStructureType     type;
    const void*         next;
    uint8_t             varying[4000];
} XrEventDataBuffer;

2.23 System resource lifetime

在创建openXR handle时，从application传递给Runtime并做为Input的Resource在该Handle有效期内是不能被释放的。

application不应该释放由Runtime创建的Resource，而且在销毁OpenXR handle时application应保持与创建该Handle时相同的引用数。
