1.44寸TFT-LCD显示屏取模教程

目录

1.软件包：点击下载

 2.LCD_ASCLL码取模教程

 3.LCD汉字取模教程

 4.LCD图片取模教程

---

1.软件包：点击下载

 2.LCD_ASCLL码取模教程

(1).打开取模软件

 (2).左上角模式选择为字符模式

 (3).点击选项

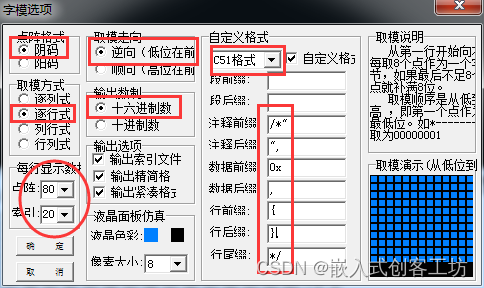

 (4).设置如下，然后点击确定

注：点阵要选择的数要大于字符所占字节数，例如8x16的字符所占字节为

8x16/2=16,所以这里点阵选大于16就行。

 (5).以8x16ASCII取模为例：

字宽字高都改为16,那么对应的ASCII码为8x16,字宽会变为原来的一半

然后在输入栏输入ASCII码表

 !"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`abcdefghijklmnopqrstuvwxyz{|}~

 点击生成字模

生成的字模如下

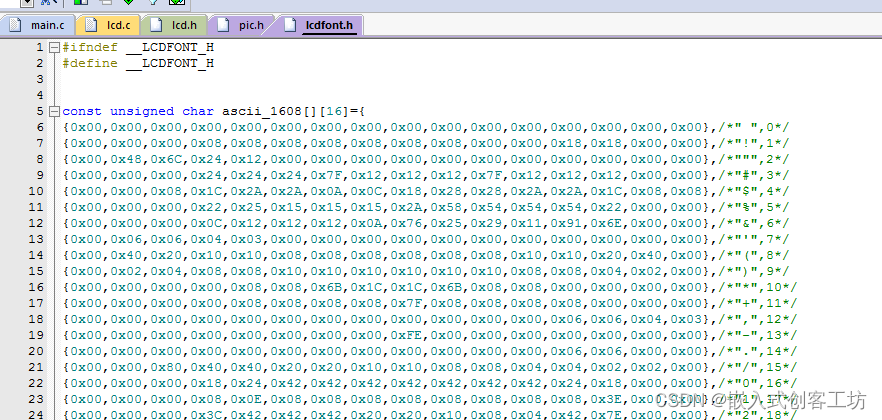

 8x16字模在例程lcdfont.h中已经取好  如下所示

 3.LCD汉字取模教程

(1)打开取模软件

(2)左上角模式选择为字符模式

(3)点击选项

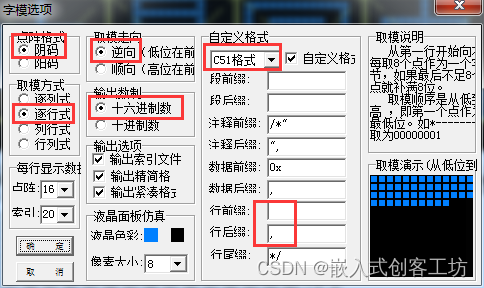

(4)设置如下，然后点击确定

 (5)以16x16汉字取模为例：字宽字高都改为16

 然后在输入栏输入汉字

点击生成字模

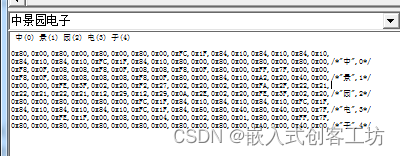

生成的字模如下

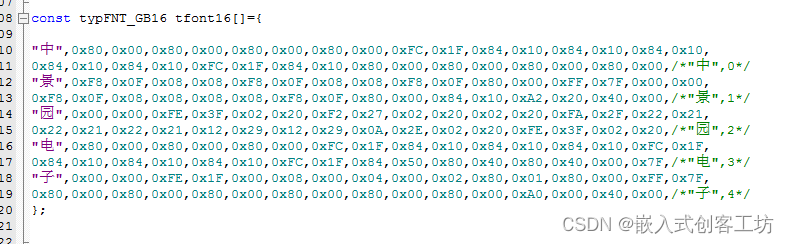

然后将字模复制到例程lcdfont.h文件夹 如下数组内

注：每个字的字模前需要添加这个汉字，并用双引号括起来然后加上逗号！

  4.LCD图片取模教程

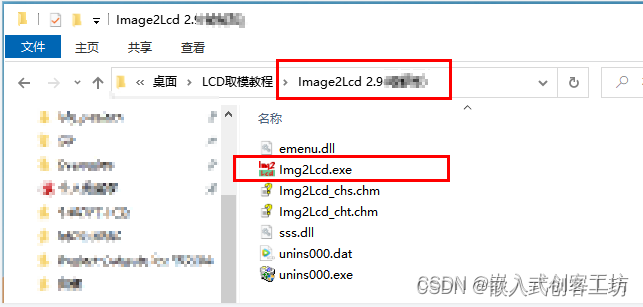

打开下面文件夹的软件

 (1)打开要取模的图片：以例程的40x40企鹅图片为例

 (2)观察左下角的输入图像，如果显示如下这样，请看(3)

 如果显示无效的输入图像，那么请使用电脑自带的画图软件将图片转化为16色位的bmp格式图片。

(3)打开图片后 设置如下

输出数据类型：

                                                扫描模式

 输出灰度

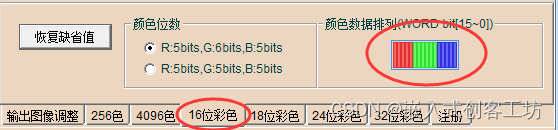

 在16位彩色的颜色数据排列为 ：红色 绿色  蓝色

 最大宽度和高度

 设置好后点击一下

 注意：此软件只能缩小图片不能放大图片！缩小是等比例缩小！

然后观察右下角

这个输出图像是实际生成的图片的大小

 这一部分勾选高位在前

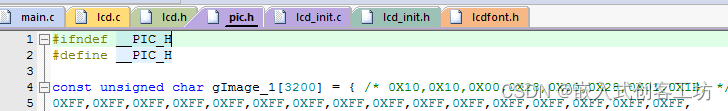

 然后点击保存，然后将生成的数组复制到到例程pic.h文件内

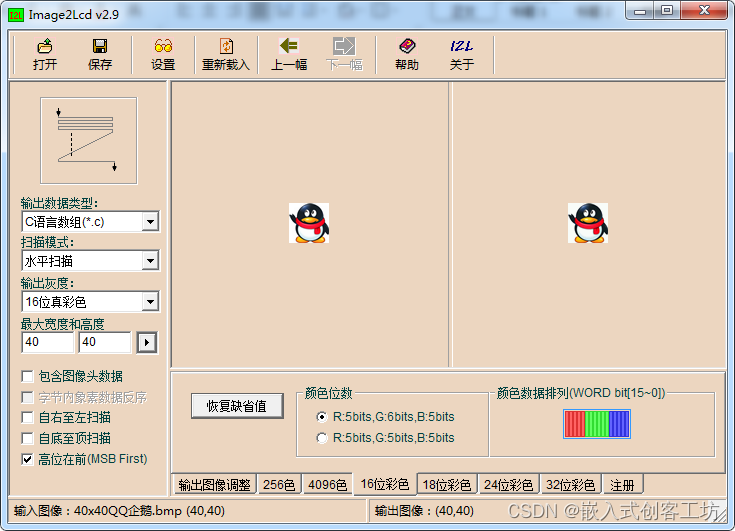

 完整界面如下：
