同步Buck电路轻载模式下，下管反灌炸机，电感电流为什么会反向？

来源：同步Buck电路轻载模式下，下管反灌炸机，电感电流为什么会反向？

知乎看到个专题，但是没人回复，我来找找答案。

1. 什么是BUCK?

BUCK转换器是一个通过降低电压来增加电流的转换器。

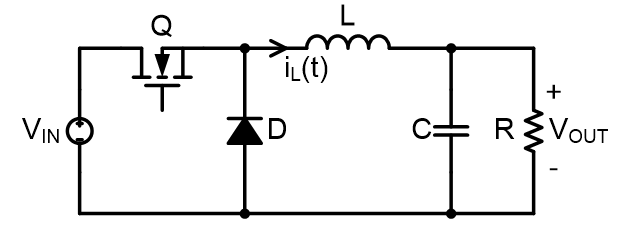

2. 什么是同步BUCK?

同步BUCK相较传统BUCK最主要的区别是用MOSFET器件代替了传统的续流二极管，而MOSFET更低的导通损耗也为整个电源系统带来了更高的效率。

3. 什么是DCM、BCM、CCM？

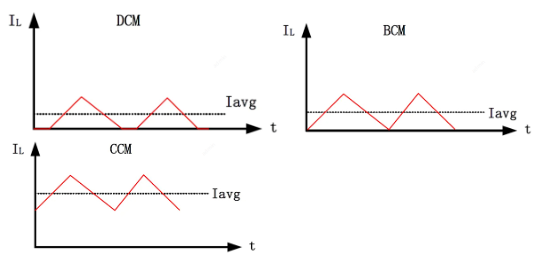

DCM：一个开关周期内，电感电流总会到0。

BCM：一个开关周期内，电感电流刚好降至0，但不会出现负值。

CCM：一个开关周期内，电感电流从不会到0，始终是正值。

4. 什么是FCCM？为什么用FCCM？

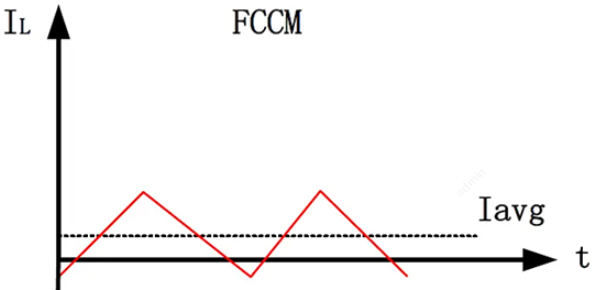

FCCM（强制连续模式）是通过控制开关管来使电感电流在整个开关周期保持连续导通，FCCM的优势是在空载时可以获得比较小的输出纹波噪声。上管关断的条件就是电感电流碰到电流限，下管关断的条件是此次PWM周期结束，下一个开关周期开始。

5. 什么是电流限？

电流限分为两种：固定电流限和可调节电流限。
可调节电流限也分为2种：芯片外部有调节脚ILIM和可通过I2C配置的内部电流调节寄存器。

6. 什么是轻载和重载？

重载 -> 负载多（并联的话，电阻是变小的）->电阻小 -> 电流大
轻载 -> 负载少  (并联的话，电阻是较大的)  ->电阻大 ->  电流小

7. 什么是电流反灌？

电源关断重启时，在大容性负载或者电池充电电路中，输出端Vout不为0，此时输入端Vin会产生阶梯电压，但是当电源建立输出后，Vout又开始逐渐升高至设定电压，此阶段会出现电流反灌的现象。

8. FCCM模式下，电感电流为什么会反向？

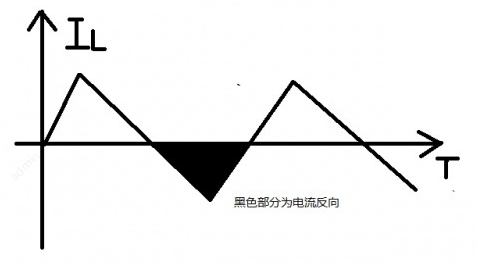

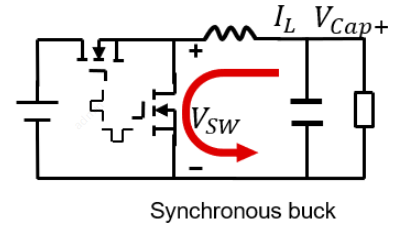

轻载时可能出现电流IL=0的情况，同步整流中，MOSFET比较特殊的就是它的电流可以从D到S，也可以从S到D。当上管关断、下管导通，续流回路中没有电流的情况下，输出电压高于开关节点SW电压，电流反灌回来，就出现了这种电感电流反向的情况。同步BUCK天然支持FCCM模式，电感电流会反向不断增大，以至于无法遏制。在这种情况下，过大的反向电感电流会导致电感饱和或者下管过流损坏，对电路造成不可逆的伤害。

9. 如果炸机，怎么处理？

看了很多文章，FCCM模式必然导致反向电流的产生，所以要么换带保护机制的芯片，要么使芯片不处在FCCM模式。

个人水平有限，欢迎大家留言讨论，让我进步。

最后说下做硬件的心得吧！

除了每天处理项目上的事情外，还需要不断的提高自己的水平，完善自己的知识体系。好在事不必躬亲，平时除了参考芯片供应商提供的电路图或者现有产品的成熟设计外，也可以看看我为大家整理的资料（硬件工程师设计参考材料）。

不管遇到什么困难，都要记住，它们都是暂时的，唯有坚持是永恒的。
