模电学习笔记（上交郑老师）23.负反馈的判断方法

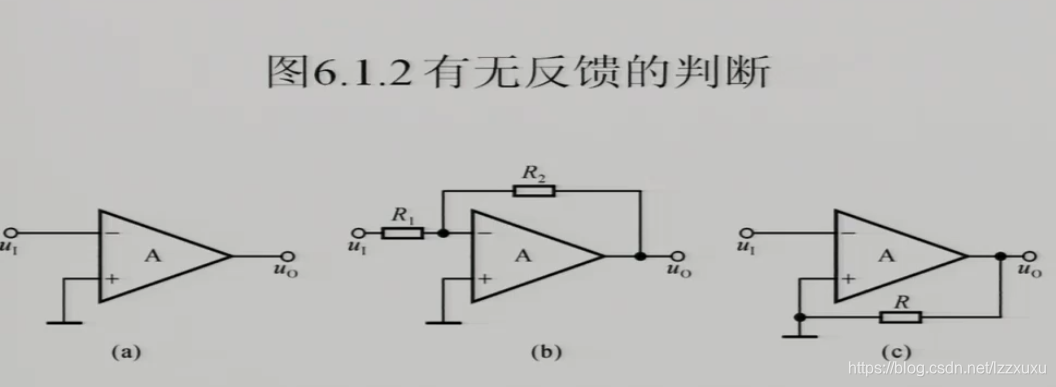

图（a）输入和输出之间没有通路，无反馈
图（b）在反相输入端分得U0的电压为R1/(R1+R2)，有反馈
图（c）虽然有连接，但没有分压，无反馈

判别流程：瞬时极性法
1.在输入端加瞬时的正或负 2.分析输出量是正还是负 3.将其作为信号源在输入端做相应 4.判断相应是增大了（正反馈）还是抑制了（负反馈）其反映

虚断：输入电阻无穷大（集成运放的虚断，输入电流极小）
虚短：Up=Un（前提是利用负反馈，使其强制工作在线性工作区）

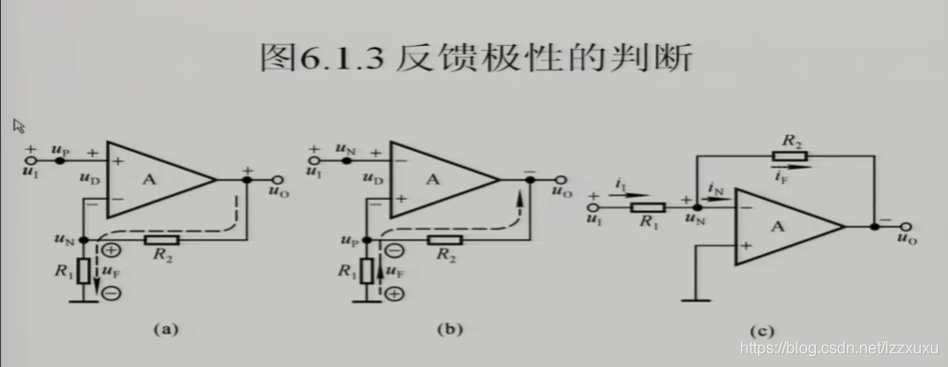

a图：up+ u0+ uN+（负反馈）
c图：反馈信号和输入信号在同一端 u1+ u0- uN-（负反馈）

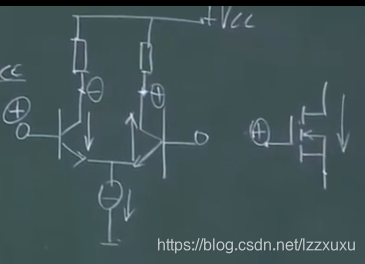

分析：T1基极电流增大，在集电极产生ic，在R2下方产生负，在R3上方产生正，因为Ubq基本不变，ube减小，所以产生负反馈。对于T2管，其基极电位降低，在T2管集电极出现向上的电流（向下电流减小），R4下方电位增大，又使R3上方电位增大，是负反馈，两极间的反馈，叫极间反馈

直流通路里存在反馈就是直流反馈。交流通路里存在反馈就是交流反馈，对直接耦合，只要存在直流反馈，就存在交流反馈
图（a）：存在直流反馈（图b是直流通路）不存在交流反馈（图c是交流通路）

上图直流存不在反馈（电容断路），交流存在反馈

U1+ u01- U0+ uF右侧+,负反馈（极间负反馈）
R3左侧+ u0负（同级负反馈）

负反馈放大电路的四种组态
从输出端：电压负反馈（反馈信号取自于输出电压） ；电流负反馈（反馈信号取自于输出电流）
判别方法：输出电压置零，如果没有反馈了就说明不是电压反馈，如果反馈还存在说明是电压反馈

在负输入端加+，u0- ，负输入端-，因此图（a）中存在负反馈，想判断是电压还是点电流。当把u0接地时（图b），就没有负反馈了，因此判断出是电压负反馈

在负输入端加+，负反馈回来是—，如果将输出电压置零（RL两端电压），发现负反馈依然存在，因此是电流负反馈

串并联反馈：反映的是输入信号和反馈信号之间的叠加方式，电压串联，电流并联

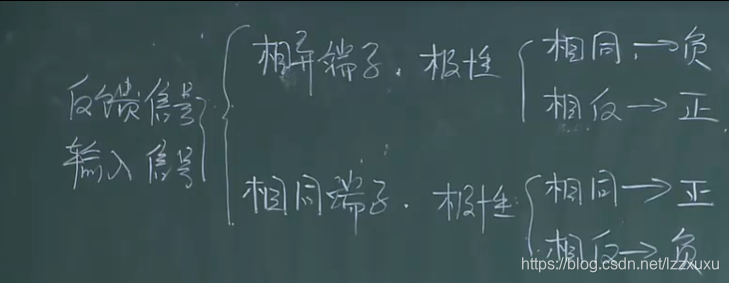

串联：相异端子 并联：相同端子

四种组态：1.电压串联

u1+，u0+，R1上端+,即反馈信号与输入信号在相异端子上且极性相同。如果u0接地则不存在反馈，因此是电压负反馈
