通俗易懂理解EfficicentNet系列网络模型

一、参考资料

原始论文：[1]

github代码：efficientnet

EfficientNet系列(1): EfficientNetV2网络详解

EfficientNet网络详解

二、EfficientNet相关介绍

在之前的文章中，单独增加图像分辨率或增加网络深度或单独增加网络的宽度，来提高网络的准确率。在EfficientNet这篇论文中，作者使用网络搜索技术(NAS)去同时探索网络的 宽度(width)，深度(depth)，分辨率(resolution)对模型准确率的影响。

1. width、depth、resolution对网络的影响

宽度(width)，表示特征图的通道数(channels)，channels越多，网络越宽；

深度(depth)，表示网络层(layers)的深度，layers越多，网络越深；

分辨率(resolution)，表示输入图像的分辨率，输入图像的分辨率越大，输出特征图尺寸越大。

根据以往的经验，width、depth、resolution 对网络的影响如下：

• 增加网络的depth能够得到更加丰富、复杂的特征并且能够很好的应用到其他任务中。但网络的深度过深会面临梯度消失，训练困难的问题。

• 增加网络的width能够获得更细粒度的特征并且也更容易训练，但对于width很大而且深度较浅的网络，往往很难学习到更深层次的特征。

• 增加输入图像的resolution能够潜在得获得更高细粒度的特征模板，但对于非常高的输入分辨率，准确度的增益也会减少。并且大分辨率图像会增加计算量。

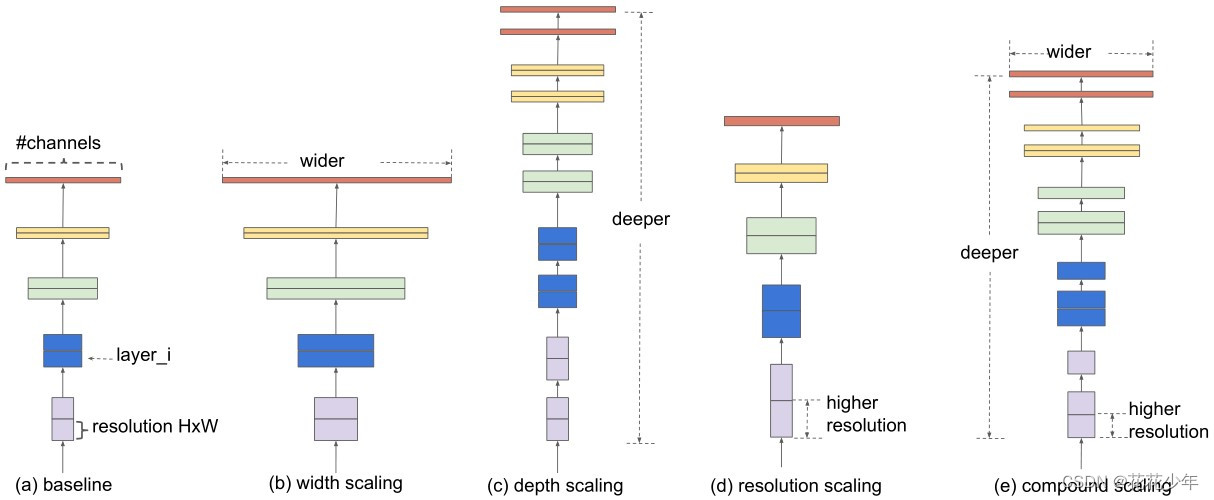

解释说明：

• 图a，是基准网络，表示传统的卷积神经网络；
• 图b，在图a的基础上单独增加网络的宽度；
• 图c，在图a的基础上单独增加网络的深度；
• 图d，在图a的基础上单独增加图像的分辨率；
• 图e，对网络同时增加网络的宽度、深度以及输入图像的分辨率。

从上图可以看出，scale by width，scale by depth，scale by resolution，这三条虚线在准确率达到80%后达到饱和，准确率不再增加。对于红色的线，同时增加网络的width、depth、resolution，它达到了80%的准确率后并没有出现饱和的现象，并且还可以继续增长。说明同时增加网络的width、depth、resolution，可以得到一个更好的结果。并且当理论的计算量相同时，同时增加网络的width、depth、resolution，网络的效果会更好。

2. EfficientNet-B0 Network

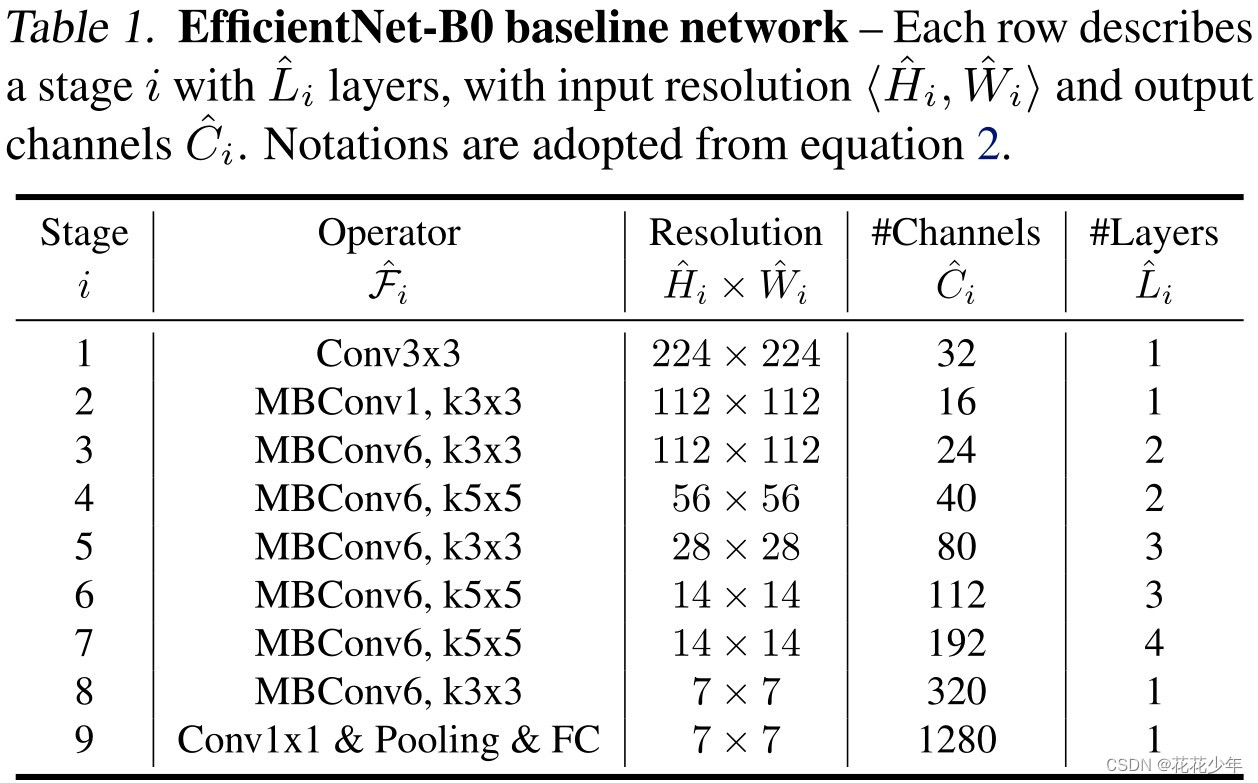

下表为 EfficientNet-B0 的网络框架，可以看出网络总共分成了9个Stage，第一个Stage就是一个卷积核大小为3x3步距为2的普通卷积层（包含BN和Swish激活函数），Stage2～Stage8都是在重复堆叠MBConv结构，而 Stage 9 由3部分构成：一个普通的1x1的卷积层（包含BN和Swish激活函数），一个平均池化层和一个全连接层组成。

表格中每个MBConv后会跟一个数字1或6，这里的1或6就是倍率因子n，即MBConv中第一个1x1的卷积层会将输入特征矩阵的channels扩充为n倍，其中k3x3或k5x5表示MBConv中Depthwise Conv所采用的卷积核大小。Channels表示通过该Stage后输出特征图的Channels。

• Resolution，对应每个Stage输入特征图尺寸；
• Channels，对应每个Stage输出特征图的channels；
• Layers，表示该Stage重复堆叠MBConv结构多少次，比如stage3对应的Layers为2，则对MBConv6重复两次；
• stride，对应Layers的第一层的stride，其他的stride都等于1。

2.1 MBConv 模块

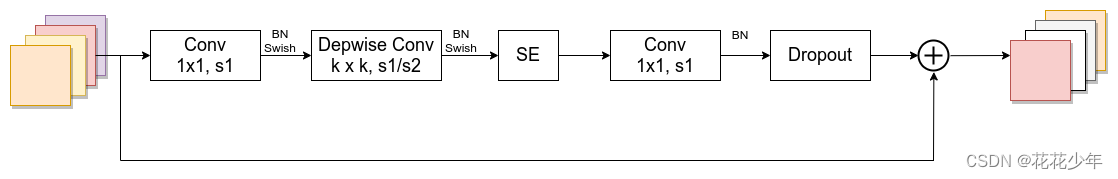

MBConv模块与 MobileNetV3 网络中的Inverted Residual Block类似，不同的是，MBConv模块中使用Swish激活函数，MobileNetV3网络中使用h-swish激活函数；每个MBConv模块都加入SE模块。MBConv模块的结构如下图所示：

图片来源：EfficientNet网络详解

解释说明：

• Conv 1x1, s1层，一个 1x1 的标准卷积，用于升维，然后通过BN以及Swish激活函数；
• Depwise Conv, kxk, s1/s2层，一个 kxk 的逐深度卷积(DWConv)，然后通过BN和Swish激活函数。k 的具体值取决于EfficientNet的网络框架，主要有3x3和5x5两种情况；
• SE模块，后文有介绍；
• Conv 1x1, s1层，一个 1x1 的标准卷积，用于降维，然后通过一个BN，没有swish激活函数。
• Droupout层，其 dropout_rate 对应的是 drop_connect_rate；
• shortcut连接，执行 add 操作。

这里需要注意几个点：

• 第一个升维的 1x1 卷积层，它的卷积核个数是输入特征图 channels 的n 倍， n ∈ { 1 , 6 } n \in \left\{1, 6\right\} n∈{1,6}。
• 当 $n=1$ 时，不要第一个升维的 1x1 卷积层，即Stage2中的 MBConv结构没有第一个升维的 1x1 卷积层；
• 关于 shortcut连接，仅当输入MBConv模块的特征图与输出特征图的尺寸相同，进行shortcut连接；
• 只有使用 shortcut 连接时才有 Dropout 层。

2.2 SE(Squeeze-and-Excitation)模块

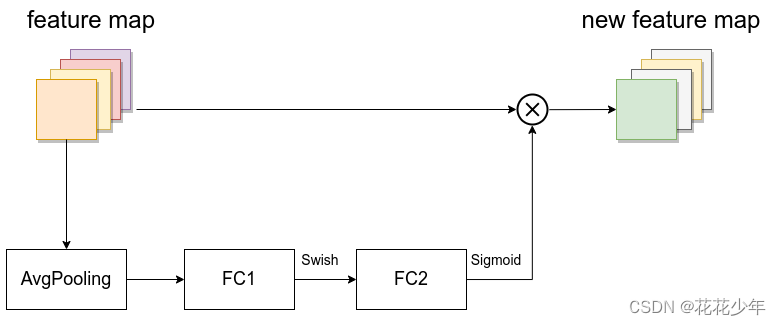

如下图所示，SE模块由一个全局平均池化(AvgPooling)，两个FC层组成。第一个全连接层的节点个数是 MBConv 模块的输入特征图 channels 的 $\frac{1}{4}$ ，且使用 Swish激活函数。第二个全连接层的节点个数等于 MBConv模块中 DWConv 层输出特征图的 channels，且使用 Sigmoid激活函数。

简单理解，SE模块的总体思想是：给每个特征图不同的权重，关注更有用的特征。

3. EfficientNet(B0-B7)

EfficientNet-B1~ EfficientNet-B7 就是在EfficientNet-B1的基础上修改Resolution，Channels以及Layers 得到的。EfficientNet(B0-B7)网络参数，如下表：

Model	input_size	width_coefficient	depth_coefficient	drop_connect_rate	dropout_rate
EfficientNetB0	224x224	1.0	1.0	0.2	0.2
EfficientNetB1	240x240	1.0	1.1	0.2	0.2
EfficientNetB2	260x260	1.1	1.2	0.2	0.3
EfficientNetB3	300x300	1.2	1.4	0.2	0.3
EfficientNetB4	380x380	1.4	1.8	0.2	0.4
EfficientNetB5	456x456	1.6	2.2	0.2	0.4
EfficientNetB6	528x528	1.8	2.6	0.2	0.5
EfficientNetB7	600x600	2.0	3.1	0.2	0.5

参数解释：

• input_size，表示输入特征图尺寸；
• width_coefficient，表示 channel 维度上的倍率因子。比如在EfficientNetB0中Stage1的3x3卷积层所使用的卷积核个数是32，那么在B6中就是 $32\times 1.8=57.6$，然后取整到离它最近的8的整数倍即56，其它Stage同理；
• depth_coefficient代表depth维度上的倍率因子（仅针对Stage2到Stage8），比如在EfficientNetB0中Stage7的 ${\hat{L}}_i=4$，那么在B6中就是 $4\times 2.6=10.4$，然后向上取整即11；
• drop_connect_rate是在MBConv结构中dropout层使用的dropout_rate，在官方keras模块的实现中MBConv结构的drop_rate是从0递增到drop_connect_rate，具体实现可以看下官方源码；
• dropout_rate是最后一个全连接层前的dropout层（在stage9的Pooling与FC之间）的dropout_rate。

三、参考文献

[1] Tan M, Le Q. Efficientnet: Rethinking model scaling for convolutional neural networks[C]//International conference on machine learning. PMLR, 2019: 6105-6114.
