6678EMIF总结

EMIF特征：

• 四个片选空间各64MB，组成256MB的异步地址寻址范围（不是全用）
• 8位和16位数据宽度
• 24位地址线，每个空间可寻址16M地址空间
• 可编程配置的时序周期
• 时钟为CPU/6
• 不支持32位数据宽度
• 不支持同步设备操作（DRAM、DDR）

6678EMIF可以在以下两种模式下操作：

• WE strobe mode（we 选通模式）：CE3的默认模式，其他空间不支持该模式。
• Select strobe mode：四个空间都支持该模式，会覆盖we模式

EMIF可配置的参数主要为：

• Setup（R/W）：默认16个周期
• Strobe（R/W）：默认64个周期
• Hold（R/W）：默认8个周期

（WE模式读）

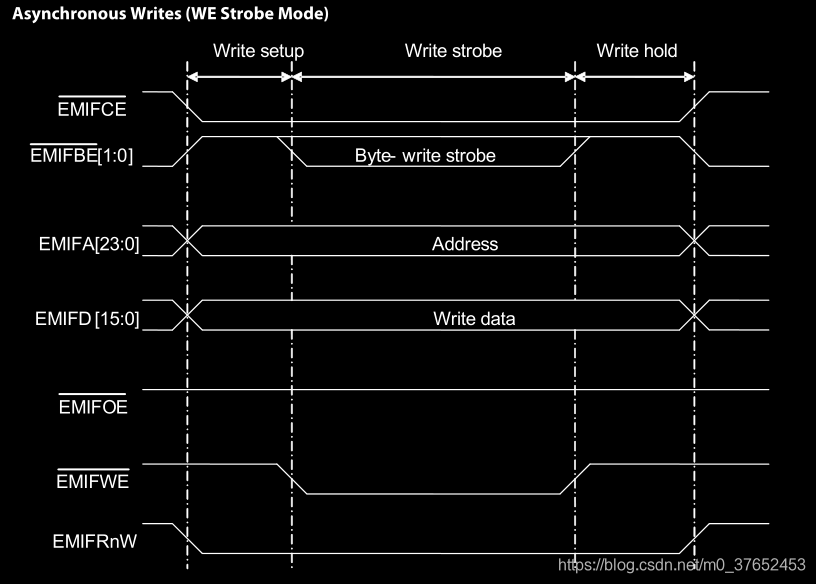

（WE模式写）

（SS模式读）

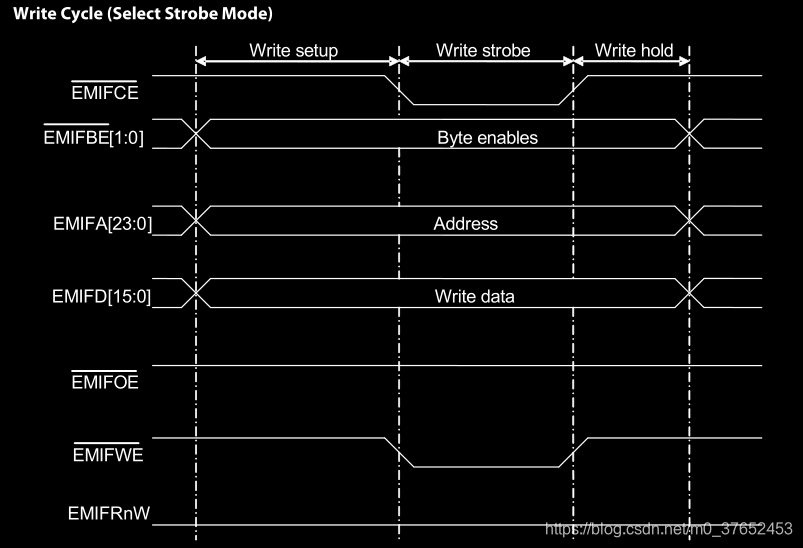

（SS模式写）

地址线在FPGA中的映射关系

6678EMIF为每个CE空间分配了64MB的访问空间,CE0-CE3对应起始地址分别为70000000-74000000-78000000-7C000000，在16位数据宽度模式下，访问空间为(2^24 2)/1024/1024=32MB，8位数据宽度为(2^24 * 1)/1024/1024=16MB。
DSP生成的是32位地址，而EMIF只能发送其中的24位，是DSP的第1位到第24位，第0位不发送，DSP地址的*第1位连接在A23引脚**上，第2到第24位分别映射A0到A22。举个例子容易理解，运行以下程序：（这里直接用int16 int32代表不同数据宽度整型类型）

int16 data = 1;
*(int16*)78001003 = data；

在FPGA抓取EMIF总线可以看到地址为800800，对应【A23:A0】，将A23拼到最低位，整理得到的地址成为801。左移一位变为1002，所以可以看到发送的是78001003的第1位到第24位，0位没发送。
在FPGA中处理接收到地址首先将A23拼到最低位，即【A22:A0,A23】，将拼完后的十六进制地址左移一位，便是DSP实际发送的地址。

那么第0位干嘛用的，为什么不发送呢？据我研究，这一位主要用于8位数据模式下工作，0发送低八位，1发送高八位，对于16位数据模式这一位没有任何影响。举例说明，将emif配置为16位模式，发送一个十六位的数据给8位地址线

int16 data = 0x1007；
*(int8*)78001000 = data；//A
*(int8*)78001001 = data；//B

A语句后总线数据为0x0007
B语句后总线数据为0x0700
所以第0位控制八位数据放在高8位还是低8位。当然，如果emif配置为8位模式，也就不存在这个问题了，直接发送0x07到data线上。

那么，可以推理出在16位emif宽度下，发送或者接收32位数据时，第1bit起到了类似的作用，所以将其放在了最高位发送。
