第六届“信息杯”电子设计竞赛题--设计与测试

1、设计题内容与要求：

一、任务

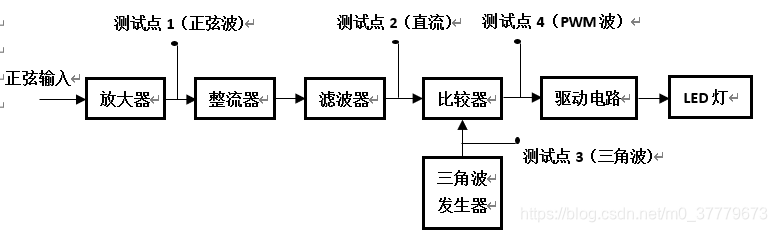

利用电子设计竞赛可提供的元器件设计并制作一个基于PWM的LED调光电路，电路和测试点示意图如下图所示。（测试端子要焊出引线或测试环）（本次竞赛只提供±12V电源）

二、要求（下列所述电压和频率值均允许有±5%的误差）

1.基本要求

（1）输入电压信号为15mVp-p的正弦波，频率为10kHz，放大器的放大倍数为100 ~ 1000倍可调，测试点1输出不失真的正弦波；

（2）经过整流器和滤波器后，在测试点2输出跟随放大器放大倍数变化的直流电压；

（3）测试点3输出频率为1kHz的三角波；

（4）测试点4输出PWM（脉宽调制）波，占空比调节范围：60% ~ 90%（对应放大器放大100 ~ 1000倍）；

（5）PWM信号驱动LED灯，脉宽变化能够调节灯的亮度；

（6）撰写简易设计报告，主要包括：设计完成的完整电路图和自测结果，在电路图中应准确标出各元器件的参数值或型号。

2.发挥部分

（1）测试点4输出占空比调节范围：10% ~ 90%的PWM波（对应放大器放大100 ~ 1000倍）；

（2）LED灯工作在额定功率（0.25W）状态（在PWM波占空比为90%时）；

（3）其它有创意、有特色的内容。



2、实现过程：

测量设备：示波器 DS4052

          信号源 DG4162

          万用表

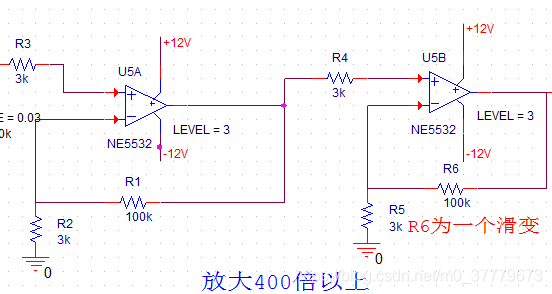

1 放大电路部分

尽量把放大倍数提高，有助于后端通过整流电路进入单限比较器后比较器阈值的设定输入信号

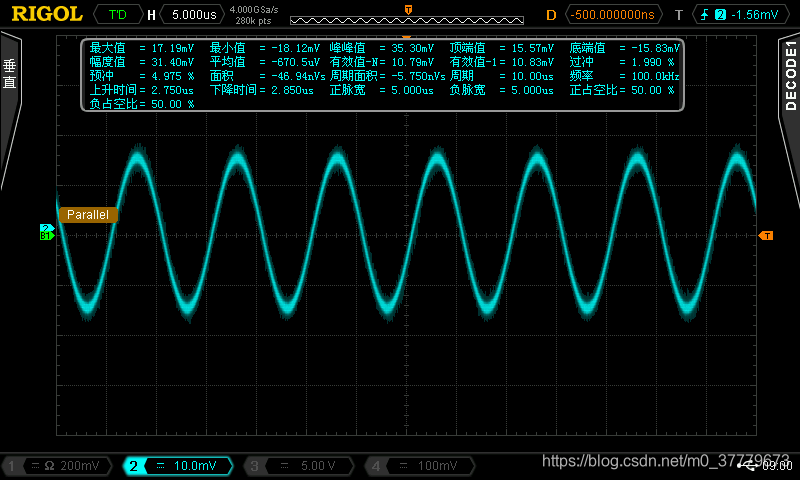

   输入30mV  实测35.3mV

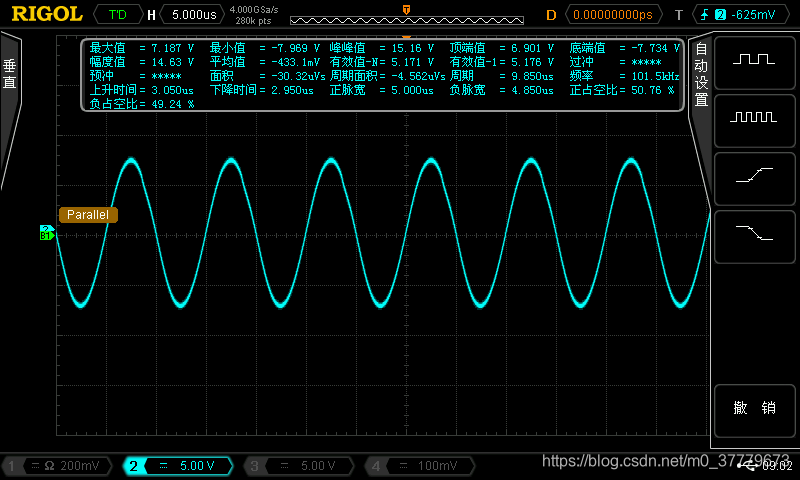

放大测试端

    放大430倍  峰峰值为15.16V

2 整流电路

该整流电路使用比较简单的整流电路，交流电通过二极管利用二极管单向导电性进行整流，然后通过一阶RC滤除高频杂波得到直流

测量记录表：

信号源输入（mV）	30	21	20	19	18
整流输出（V）	5.45	4.04	3.81	3.54	3.32

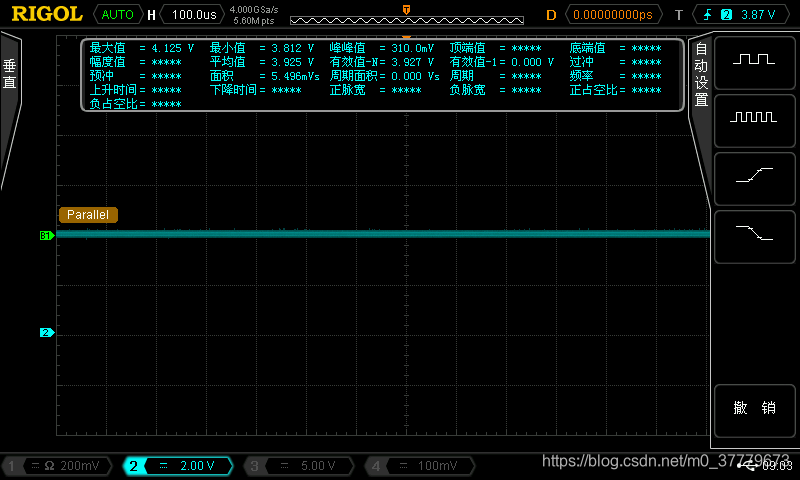

当输入信号为30mV时，整流后直流测量

当输入信号为20mV时，整流后直流测量



3 比较器电路

通过前级整流电路输出数据记录，调节比较器电路滑动电路，使比较电压设定为3.7V。

信号源输入（mV）	19	20	21
比较器输出（V）	-10.72	11.21	11.21

窗口比较器的上限电压为6V，下限电压为4V

窗口比较器后接的三接管电路是为了反转窗口比较器输出电平

V_MoNi输入（V）	4.0	4.01	5.0	6.0	6.01	6.02
V(Out_2)输出（V）	177mV	11.73	11.74	11.74	11.74	198mV

遇到问题：

第一次焊接窗口比较器时，是先把电路焊好通电后调节滑动变阻器来设置上下阈值电压，结果测试的时候发现实测的阈值电压偏差很大，又接着调节滑变再测试，还是达不到要求！！

后来发现当电路焊接好接上12V电压进行调节滑变时，芯片内部拐脚的电压与分压滑变的电压叠加在一起严重影响你的上下阈值的设定！

所以焊接时应该先别接滑变分压端到芯片输入拐脚，应该先单测好阈值后再把分压端接入电路。在调试过程中设置阈值的滑变千万千万不要动！

对于滑动变阻器，在焊接前要进行挑选，有的滑变质量有很大问题！

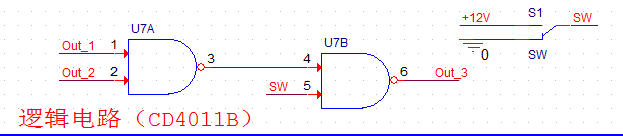

4 逻辑电路

状态表：

Out_3输出电平	Out_1	Out_2	SW
1	1	1	x
1	x	x	0

5 输出控制电路

利用单稳态触发电路实现3S定时

NE555为低电平有效。U7C为实现输入电平反转
