DDR详解

1、DDR介绍

区分SDRAM和SRAM:
1、SDRAM(Synchronous Dynamic Random Access Memory):同步动态随机存储。
2、SRAM(static RAM)

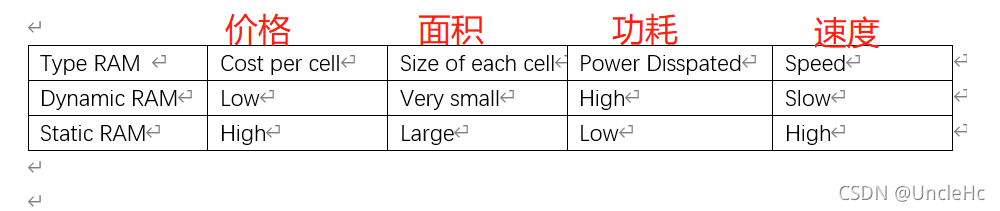

在这里插入图片描述
在这里插入图片描述

2、信号引脚说明

CK、CK#

在这里插入图片描述
时钟信号:CK和CK#是差分时钟输入,两个引脚,#表示低电平有效。所有控制、地址信号在时钟的上升沿或者下降沿被采样。

CKE

在这里插入图片描述

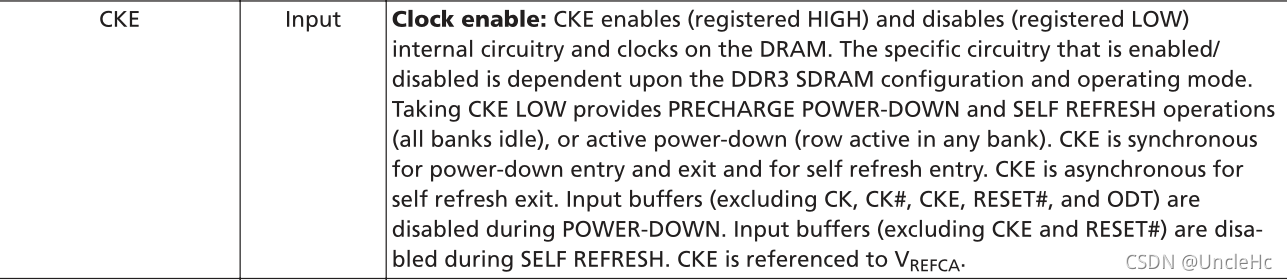

CKE :时钟使能信号。高电平有效,正常使用DDR3的时候需要拉高。拉低的时候DDR3处于低功耗模式。

CS

在这里插入图片描述
CS :片选(rank),这是低电平有效信号。当这个信号拉高的时候,所有的命令被屏蔽。通常一个rank选中一个颗粒,如果你看到CS0#,CS#1,CS2#,CS#3,这表示多个颗粒。在实际使用的时候,可以多个片选信号链接在一起,充当一个rank。

ODT

在这里插入图片描述

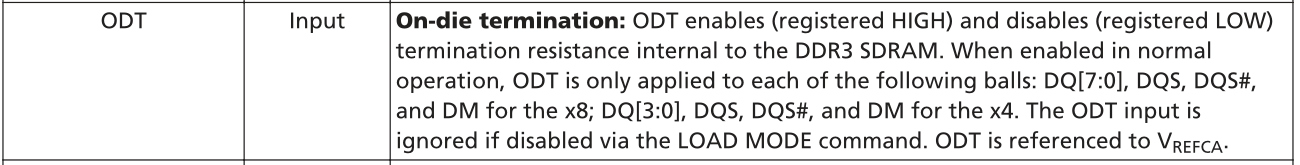

ODT:全称 On Die Termination.颗粒内部数据终端匹配电阻电阻的打开或者关闭。
