用Python搓一个太阳系

Python艺术 专栏收录该内容
12 篇文章 14 订阅


你们要的3D太阳系

3D太阳系+特洛伊小行星群

图片上传之后不知为何帧率降低了许多。。。

日地月三体

所谓三体,就是三个物体在重力作用下的运动。由于三点共面,所以三个质点仅在重力作用下的运动轨迹也必然无法逃离平面。

三体运动所遵循的规律就是古老而经典的万有引力

F ⃗ = G m i m j r 2 e ⃗ r \vec F=\frac{Gm_im_j}{r^2}\vec e_r F =r2Gmimje r

则对于 m i m_i mi而言,

m i d v ⃗ i d t = G m i m j r i j 3 r ⃗ i j m_i\frac{\text d\vec v_i}{\text dt}=\frac{Gm_im_j}{r_{ij}^3}\vec r_{ij} midtdv i=rij3Gmimjr ij

d r ⃗ i d t = v ⃗ i \frac{\text d\vec r_i}{\text dt}=\vec v_i dtdr i=v i

将其写为差分形式

v ⃗ i = ∑ j ≠ i G m j r i j 3 r ⃗ i j d t r ⃗ i = v ⃗ i d t \begin{aligned} \vec v_i&=\sum_{j\not=i}\frac{Gm_j}{r_{ij}^3}\vec r_{ij}\text dt\\ \vec r_i&= \vec v_i\text dt \end{aligned} v ir i=j=irij3Gmjr ijdt=v idt

由于我们希望观察三体运动的复杂形式,而不关系其随对应的宇宙星体,所以不必考虑单位制,将其在二维平面坐标系中拆分,令 v ⃗ = ( u , v ) \vec v=(u,v) v =(u,v),则

u i + = ∑ j ≠ i G m j ( x j − x i ) d t ( x i − x j ) 2 + ( y i − y j ) 2 3 v i + = ∑ j ≠ i G m j ( y j − y i ) d t ( x i − x j ) 2 + ( y i − y j ) 2 3 x i + = u ⃗ i d t y i + = v ⃗ i d t \begin{aligned} u_i&+=\sum_{j\not=i}\frac{Gm_j(x_j-x_i)\text dt}{\sqrt{(x_i-x_j)^2+(y_i-y_j)^2}^3}\\ v_i&+=\sum_{j\not=i}\frac{Gm_j(y_j-y_i)\text dt}{\sqrt{(x_i-x_j)^2+(y_i-y_j)^2}^3}\\ x_i&+= \vec u_i\text dt\\ y_i&+= \vec v_i\text dt \end{aligned} uivixiyi+=j=i(xixj)2+(yiyj)2 3Gmj(xjxi)dt+=j=i(xixj)2+(yiyj)2 3Gmj(yjyi)dt+=u idt+=v idt

太阳、地球和月亮就是一个典型的三体系统,其中太阳质量为 1.989 × 1 0 30 k g 1.989×10^{30}kg 1.989×1030kg,地球质量为 5.965 × 1 0 24 k g 5.965×10^{24}kg 5.965×1024kg,月球质量为 7.342 ✕ 1 0 22 k g 7.342✕10^{22}kg 7.3421022kg,万有引力常数为 G = 6.67 × 1 0 − 11 N ⋅ m 2 / k g 2 G=6.67×10^{-11}N·m2/kg^2 G=6.67×1011Nm2/kg2。地月距离为 3.8 × 1 0 8 m 3.8\times10^8m 3.8×108m;日地距离为 1.5 × 1 0 11 m 1.5\times10^{11}m 1.5×1011m;地球公转速度为 28.8 k m / s 28.8km/s 28.8km/s;月球公转速度为 1 k m / s 1km/s 1km/s,则各参数初始化为

#后续代码主要更改这里的参数
m = [1.33e20,3.98e14,4.9e12]
x = np.array([0,1.5e11,1.5e11+3.8e8])
y = np.array([0,0,0])
u = np.array([0,0,0])
v = np.array([0,2.88e4,1.02e3])

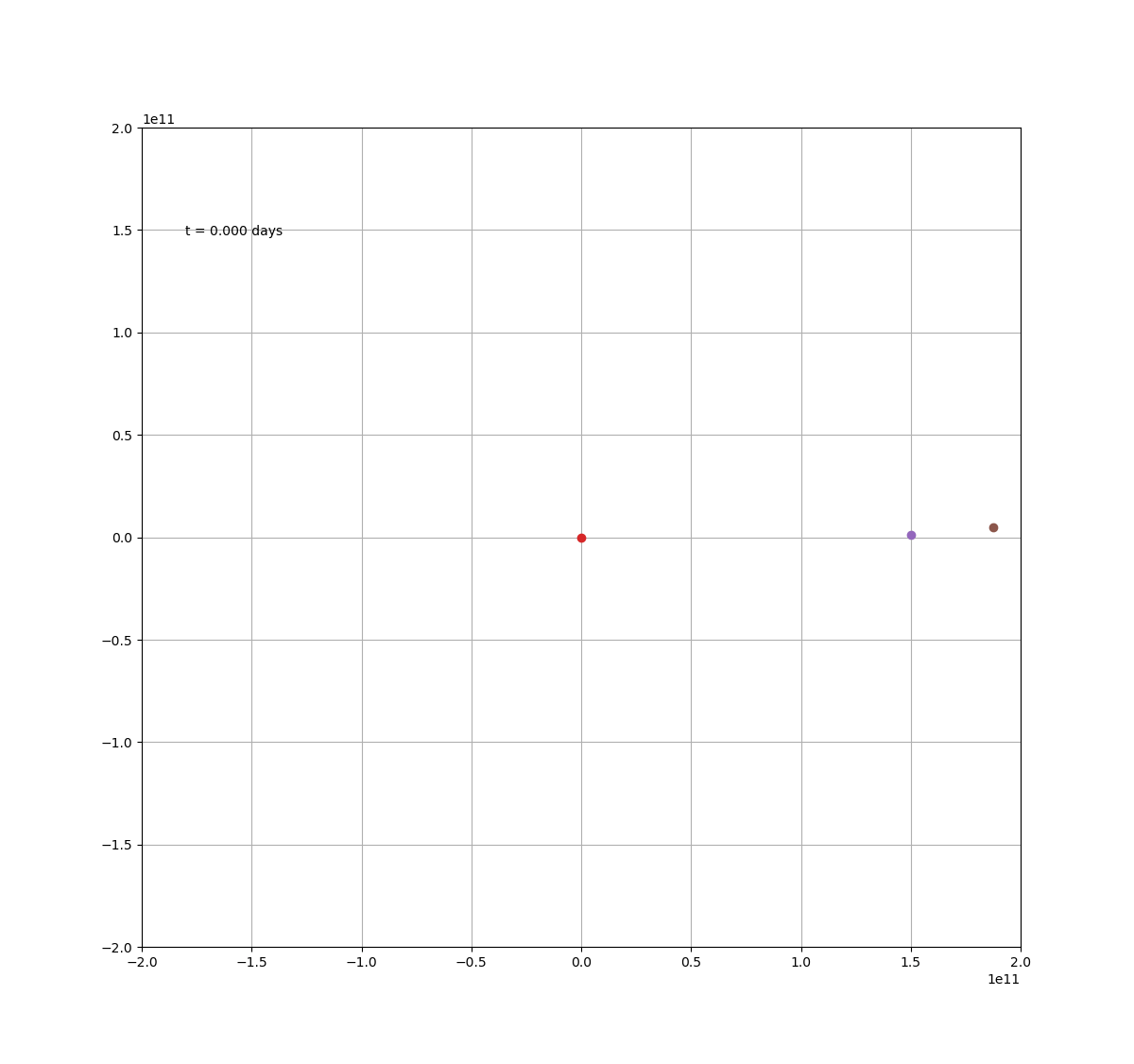

由于地月之间的距离相对于日地距离太近,所以在画图的时候将其扩大100倍,得到图像

在这里插入图片描述

尽管存在误差,但最起码看到了地球围绕太阳转,月球围绕地球转。。。代码为

import numpy as np
import matplotlib.pyplot as plt
from matplotlib import animation

m = [1.33e20,3.98e14,4.9e12]
x = np.array([0,1.5e11,1.5e11+3.8e8])
y = np.array([0.0,0,0])
u = np.array([0.0,0,0])
v = np.array([0,2.88e4,2.88e4+1.02e3])

fig = plt.figure(figsize=(12,12))
ax = fig.add_subplot(xlim=(-2e11,2e11),ylim=(-2e11,2e11))
ax.grid()

trace0, = ax.plot([],[],'-', lw=0.5)
trace1, = ax.plot([],[],'-', lw=0.5)
trace2, = ax.plot([],[],'-', lw=0.5)

pt0, = ax.plot([x[0]],[y[0]] ,marker='o')
pt1, = ax.plot([x[0]],[y[0]] ,marker='o')
pt2, = ax.plot([x[0]],[y[0]] ,marker='o')

k_text = ax.text(0.05,0.85,'',transform=ax.transAxes)
textTemplate = 't = %.3f days\n'

N = 1000
dt = 36000
ts =  np.arange(0,N*dt,dt)/3600/24
xs,ys = [],[]
for _ in ts:
    x_ij = (x-x.reshape(3,1))
    y_ij = (y-y.reshape(3,1))
    r_ij = np.sqrt(x_ij**2+y_ij**2)
    for i in range(3):
        for j in range(3):
            if i!=j :
                u[i] += (m[j]*x_ij[i,j]*dt/r_ij[i,j]**3)
                v[i] += (m[j]*y_ij[i,j]*dt/r_ij[i,j]**3)
    x += u*dt
    y += v*dt
    xs.append(x.tolist())
    ys.append(y.tolist())

xs = np.array(xs)
ys = np.array(ys)

def animate(n):
    trace0.set_data(xs[:n,0],ys[:n,0])
    trace1.set_data(xs[:n,1],ys[:n,1])
    #绘图时的地月距离扩大100倍,否则看不清
    tempX2S = xs[:n,1]+100*(xs[:n,2]-xs[:n,1])
    tempY2S = ys[:n,1]+100*(ys[:n,2]-ys[:n,1])
    trace2.set_data(tempX2S,tempY2S)

    pt0.set_data([xs[n,0]],[ys[n,0]])
    pt1.set_data([xs[n,1]],[ys[n,1]])
    tempX = xs[n,1]+100*(xs[n,2]-xs[n,1])
    tempY = ys[n,1]+100*(ys[n,2]-ys[n,1])
    pt2.set_data([tempX],[tempY])

    k_text.set_text(textTemplate % ts[n])
    return trace0, trace1, trace2, pt0, pt1, pt2, k_text

ani = animation.FuncAnimation(fig, animate,
    range(N), interval=10, blit=True)

plt.show()
ani.save("3.gif")

日地火

质量 M M M G M GM GM与太阳距离公转速度
地球 5.965 × 1 0 24 k g 5.965×10^{24}kg 5.965×1024kg 3.98 × 1 0 14 3.98×10^{14} 3.98×1014 1.5 × 1 0 11 m 1.5\times10^{11}m 1.5×1011m 28.8 k m / s 28.8km/s 28.8km/s
火星 6.4171 ✕ 1 0 23 k g 6.4171✕10^{23}kg 6.41711023kg 4.28 × 1 0 13 4.28×10^{13} 4.28×1013 1.52 A . U . = 2.28 × 1 0 11 1.52 A.U.=2.28\times10^{11} 1.52A.U.=2.28×1011 24 k m / s 24km/s 24km/s
m = [1.33e20,3.98e14,4.28e13]
x = np.array([0,1.5e11,2.28e11])
y = np.array([0.0,0,0])
u = np.array([0.0,0,0])
v = np.array([0,2.88e4,2.4e4])

### 由于火星离地球很远,所以不必再改变尺度
def animate(n):
    trace0.set_data(xs[:n,0],ys[:n,0])
    trace1.set_data(xs[:n,1],ys[:n,1])
    trace2.set_data(xs[:n,2],ys[:n,2])

    pt0.set_data([xs[n,0]],[ys[n,0]])
    pt1.set_data([xs[n,1]],[ys[n,1]])
    pt2.set_data([xs[n,2]],[ys[n,2]])

    k_text.set_text(textTemplate % ts[n])
    return trace0, trace1, trace2, pt0, pt1, pt2, k_text

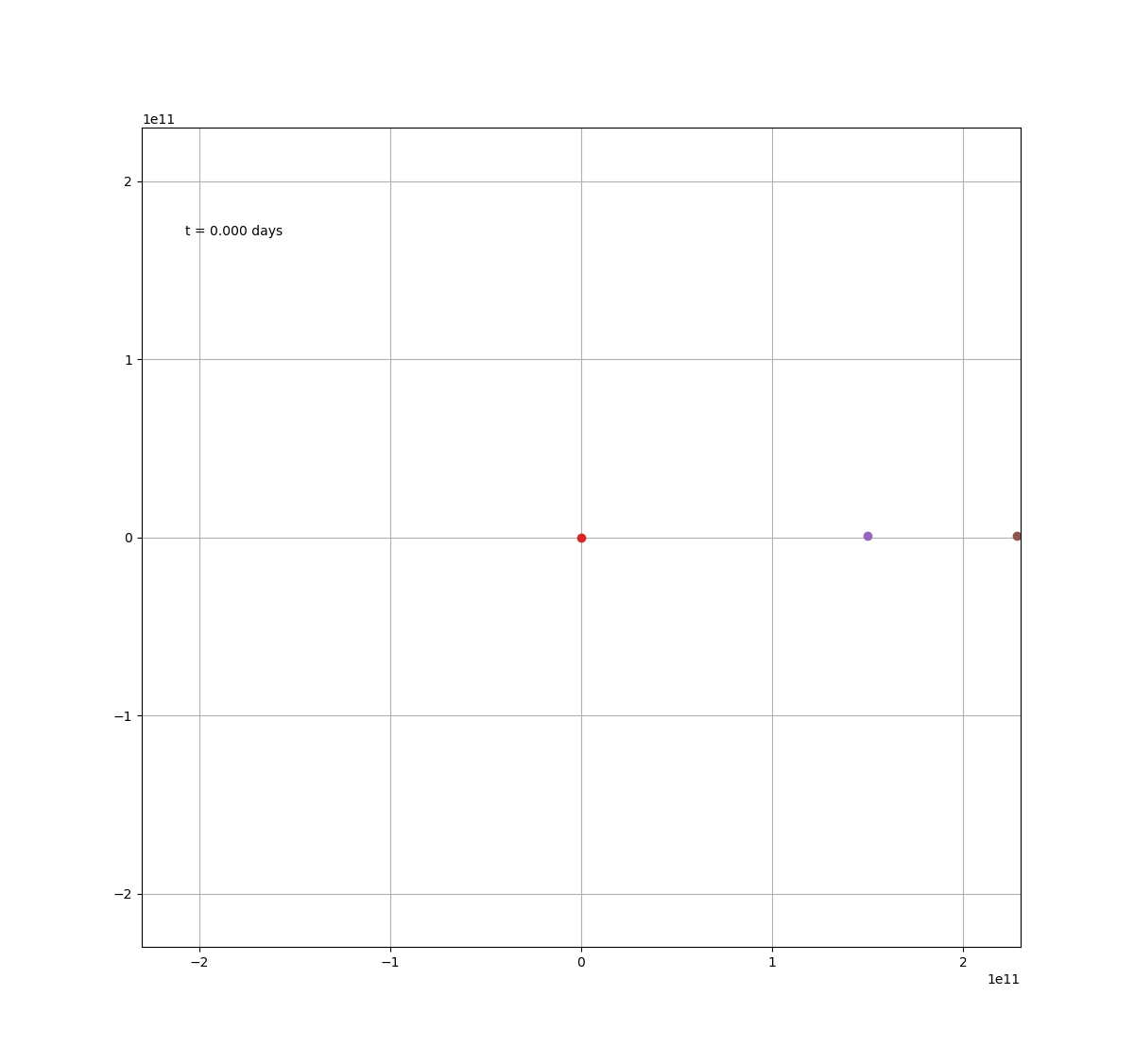

得到

在这里插入图片描述

这个运动要比月球的运动简单得多——前提是开上帝视角,俯瞰太阳系。如果站在地球上观测火星的运动,那么这个运动可能相当带感

在这里插入图片描述
所以这都能找到规律,托勒密那帮人也真够有才的。

太阳系

由于太阳和其他星体之间的质量相差悬殊,所以太阳系内的多体运动,都将退化为二体问题,甚至如果把太阳当作不动点,那就成了单体问题了。

尽管如此,我们还是尽可能地模仿一下太阳系的运动情况

质量半长轴(AU)平均速度(km/s)
水星0.0550.38747.89
金星0.8150.72335.03
地球1129.79
火星0.1071.52424.13
木星317.85.20313.06
土星95.169.5379.64
天王星14.5419.196.81
海王星17.1430.075.43
冥王星

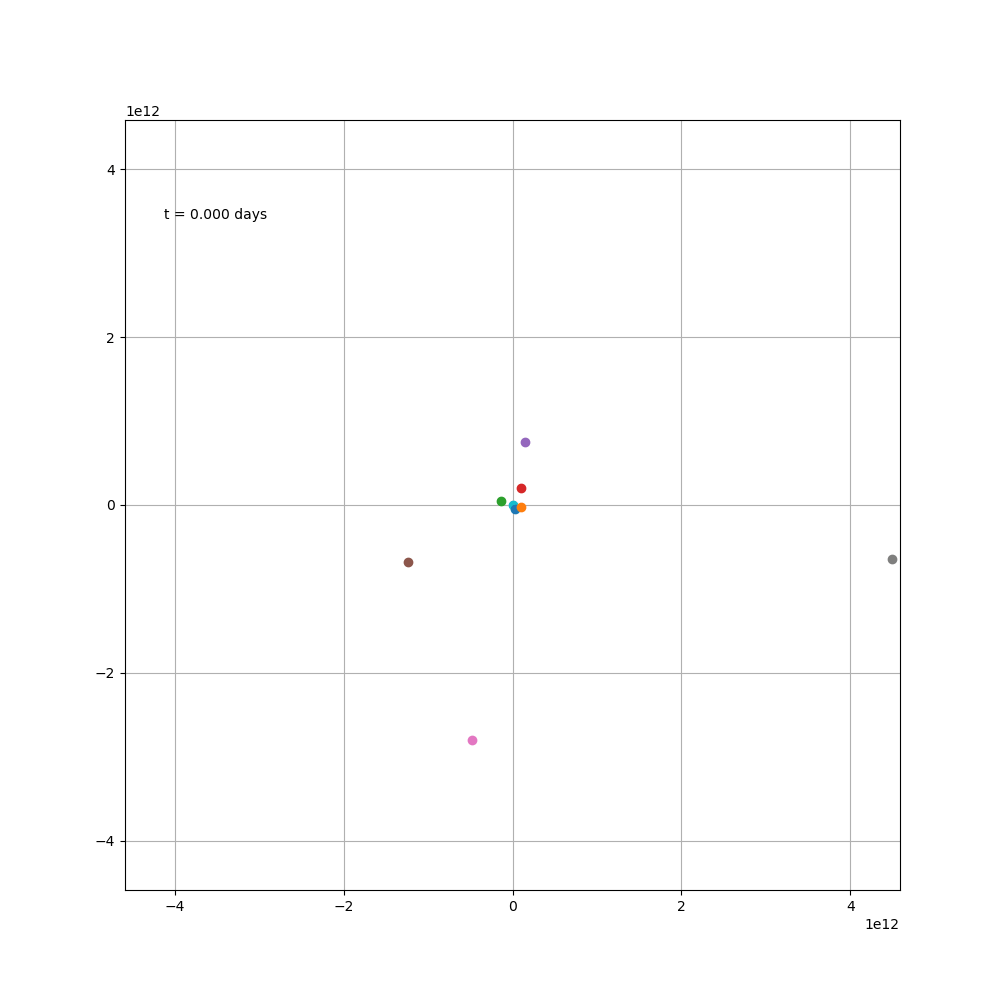

除了水星偏心率为0.2,对黄道面倾斜为7°之外,其余行星的偏心率皆小于0.1,且对黄道面倾斜普遍小于4°。由于水星的轨道太小,偏不偏心其实都不太看得出来,所以就当它是正圆也无所谓了,最后得图

在这里插入图片描述

au,G,RE,ME = 1.48e11,6.67e-11,1.48e11,5.965e24

m = np.array([3.32e5,0.055,0.815,1,
              0.107,317.8,95.16,14.54,17.14])*ME*6.67e-11
r = np.array([0,0.387,0.723,1,1.524,5.203,
              9.537,19.19,30.7])*RE
theta = np.random.rand(9)*np.pi*2

x = r*np.cos(theta)
y = r*np.sin(theta)

v = np.array([0,47.89,35.03,29.79,
              24.13,13.06,9.64,6.81,5.43])*1000
u = -v*np.sin(theta)
v = v*np.cos(theta)

name = "solar.gif"

fig = plt.figure(figsize=(10,10))
ax = fig.add_subplot(xlim=(-31*RE,31*RE),ylim=(-31*RE,31*RE))
ax.grid()

traces = [ax.plot([],[],'-', lw=0.5)[0] for _ in range(9)]
pts = [ax.plot([],[],marker='o')[0] for _ in range(9)]

k_text = ax.text(0.05,0.85,'',transform=ax.transAxes)
textTemplate = 't = %.3f days\n'

N = 500
dt = 3600*50
ts =  np.arange(0,N*dt,dt)
xs,ys = [],[]
for _ in ts:
    x_ij = (x-x.reshape(len(m),1))
    y_ij = (y-y.reshape(len(m),1))
    r_ij = np.sqrt(x_ij**2+y_ij**2)
    for i in range(len(m)):
        for j in range(len(m)):
            if i!=j :
                u[i] += (m[j]*x_ij[i,j]*dt/r_ij[i,j]**3)
                v[i] += (m[j]*y_ij[i,j]*dt/r_ij[i,j]**3)
    x += u*dt
    y += v*dt
    xs.append(x.tolist())
    ys.append(y.tolist())

xs = np.array(xs)
ys = np.array(ys)

def animate(n):
    for i in range(9):
        traces[i].set_data(xs[:n,i],ys[:n,i])
        pts[i].set_data(xs[n,i],ys[n,i])
    k_text.set_text(textTemplate % (ts[n]/3600/24))
    return traces+pts+[k_text]

ani = animation.FuncAnimation(fig, animate,
    range(N), interval=10, blit=True)

plt.show()
ani.save(name)

由于外圈的行星轨道又长速度又慢,而内层的刚好相反,所以这个图很难兼顾,观感上也不太好看。

如果只画出木星之前的星体,顺便加上小行星带,可能会好一些。

在这里插入图片描述

通过这个图就能看出来,有一颗小行星被木星弹了过来,直冲冲地向地球赶来,幸好又被太阳弹了出去,可见小行星还是挺危险的,好在这只是个假想图。
