用于医学图像处理的神经网络模型

深度学习这一方法越来越多地用于医疗领域。卷积神经网络（CNN）作为其中代表。目前已有一些研究将深度学习技术用于神经胶质瘤MRI影像分析。

1.MSCNN

Akkus等人[1]使用MRI图像中T2和T1加权图像这两种常用的类型作为1p/19q联合缺失分类算法的输入。其分类算法包括多模态图像配准、数据归一化,数据增强和肿瘤分割等预处理步骤，之后利用分割后的图像训练了一个多尺度CNN来预测1p/19q的状态。最终实验结果表明，CNN预测1p/19q联合缺失有良好效果。

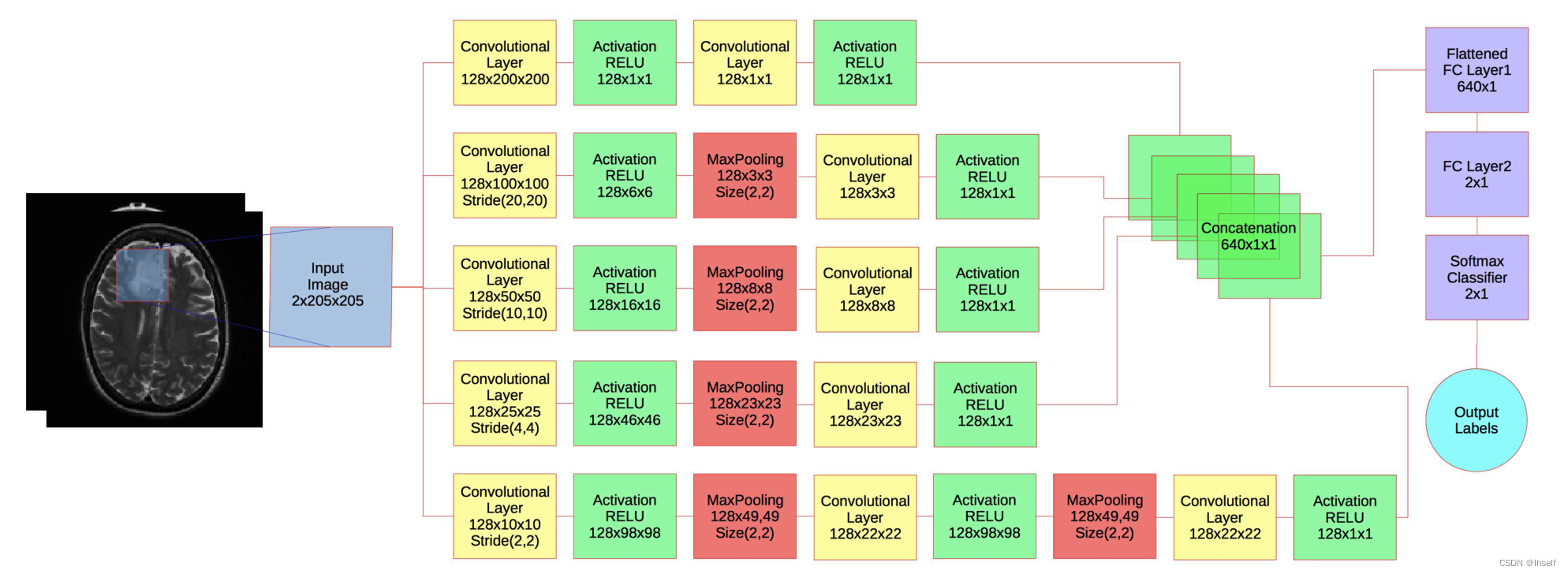

Figure 1．多尺度 CNN 架构的流程图。蓝色框是输入图像。黄色框是卷积层。绿色框是整流线性单元（RELU），激活。红框是最大池化层。紫色框是全连接层加上一个 softmax 二元分类器。青色圆圈显示输出标签。

MSCNN的优点：

1、  提取多尺度特征、单列网络参数少且易于训练。

MSCNN的缺点:

1、  需要大样本量，训练最好要GPU

2、  不能保证小尺度目标的高召回。

2. AlexNet

Fukuma等人[2]利用了AlexNet18卷积网络对IDH突变进行了分类，同时还评估了在模型中加入临床信息对预测的影响。最终结果为IDH突变的预测精度可达到69.6%。

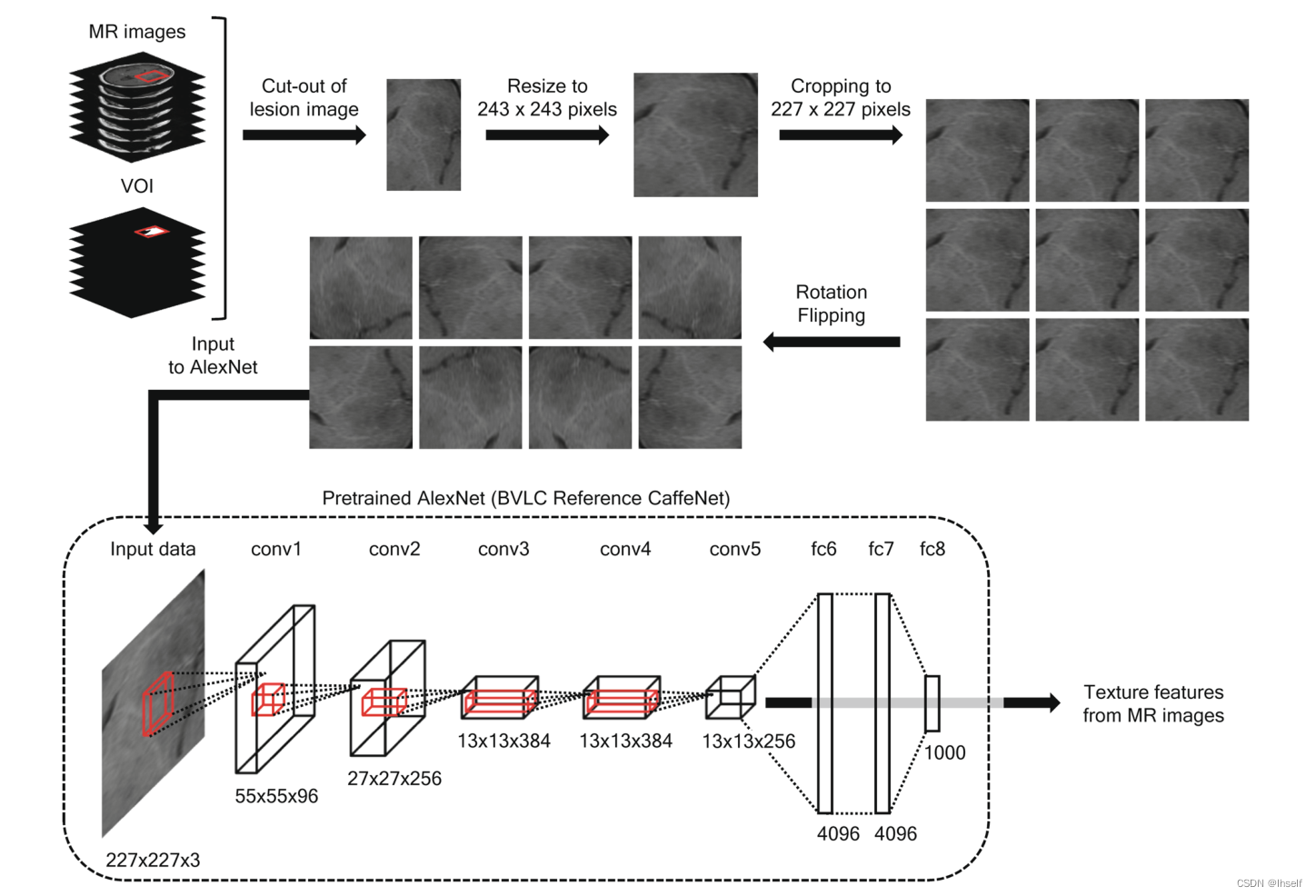

Figure 2. AlexNet 的特征提取。使用 VOI 剪切病变图像并将其大小调整为 243 × 243 像素。图像被裁剪为 227 × 227 像素，偏移为 ±8 像素，并旋转/翻转以进行数据增强。将增强后的图像输入到预训练的 AlexNet 以获取用于分类的纹理特征。

AlexNet的优点

使用sigmoid函数计算量大，改为Relu函数后整个计算量减少很多。会使一部分神经元输出为零，缓解了过拟合现象

AlexNet的缺点

会造成梯度弥散问题，无法完成深层网络训练。

3. CRNN

Lichy等人[3]使用MRI图像来预测MGMT甲基化状态。其方法使用了一个双向卷积递归神经网络（CRNN）

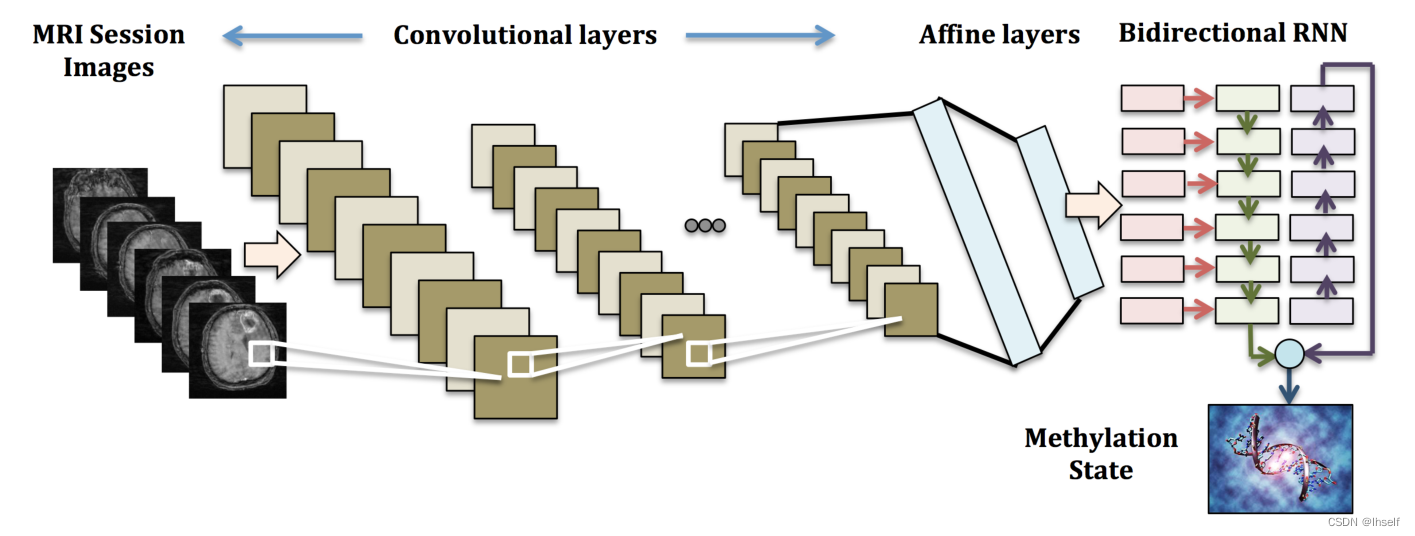

Figure 3. CRNN 架构概述。结合 CNN 和 RNN 从 MRI 扫描图像中预测甲基化状态。

CRNN的优点：

容易训练，模型容易收敛，且鲁棒性较高。

易于部署，模型结构简单

CRNN的缺点：

识别准确率相对较低。

4. ResNet

Korfiatis等人[4]比较了三种不同的残余深度神经网络(ResNet)架构，以评估它们预测MGMT甲基化状态的能力，并且无需进行肿瘤MR图像的分割。最终实验发现ResNet50层体系结构是性能最佳的模型，测试集的准确度达到94.90％。

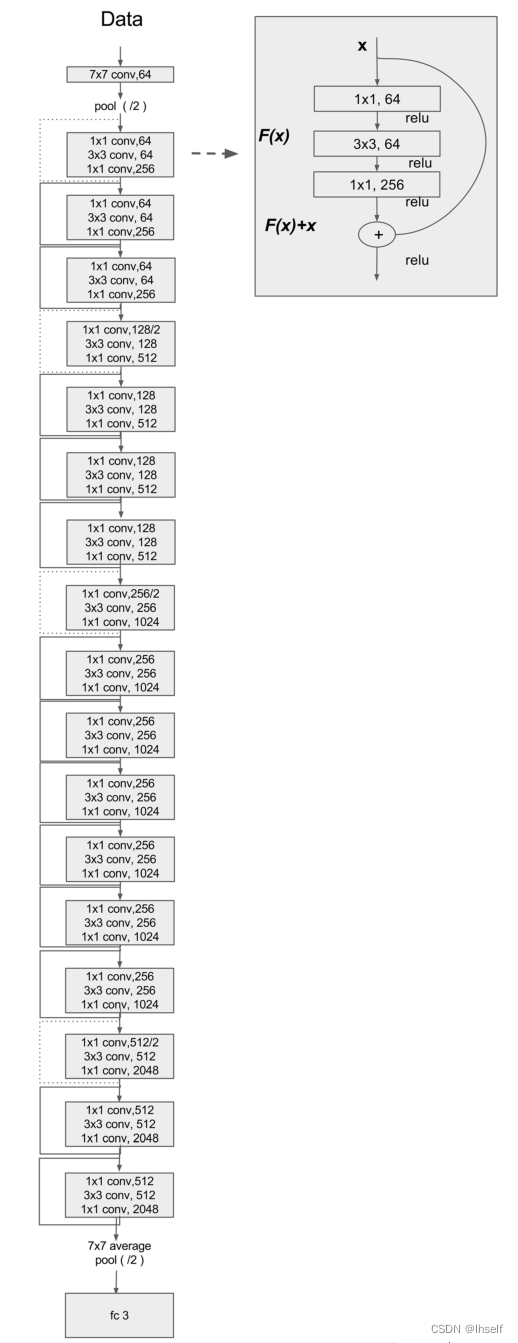

Figure 4. ResNet50模型的视觉描述。Conv、pool、和fc分别代表卷积层、池层和全连接层。使用的池大小为2（用/2表示，例如， 256/2表示使用了256个过滤器，池层的大小为2）。所以第一个框（7×7conv，64）意味着卷积核的大小是7×7和64个滤波器。然后，我们明确地将下面的层描述为2×2池层，但在本图的其他地方，我们在显示该层的框中使用了缩写/2。实线（-）表示标识，虚线（----）表示交叉剩余加权连接



ResNet优点：

使前馈/反馈传播算法顺利进行，结构更加简单；恒等映射增加基本不会降低网络的性能。

ResNet缺点：

训练时间长，对设备性能要去较高。

5. MTCNN

文献[5]中的作者提出一个多任务深度学习框架，利用四种序列(T1,T1c,T2,Flair)的MRI胶质瘤图像，分别作为5个并行神经网络的输入数据，同时预测该患者胶质瘤的四种基因分型（MGMT，IDH，1p/19q，TERT）以及患者的生存期。

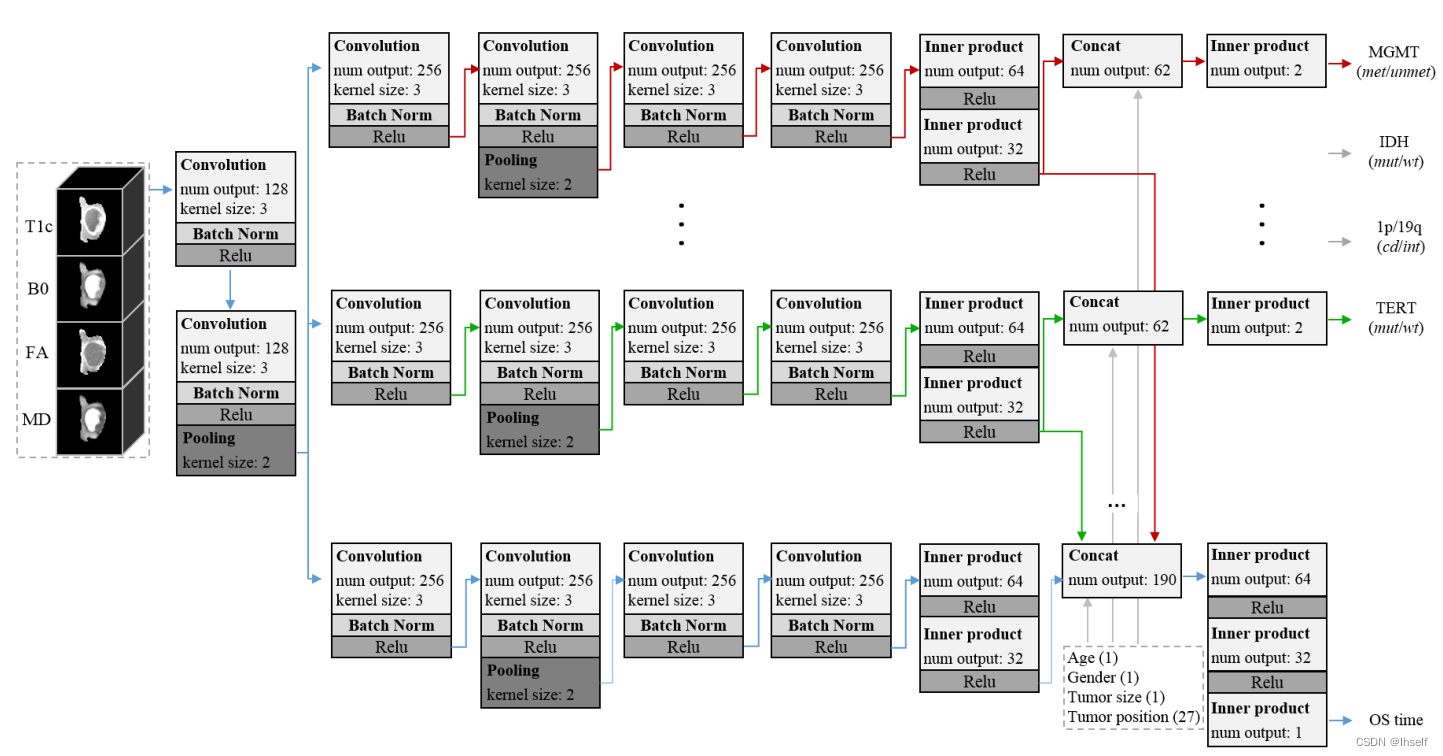

Figure 5. 用于基因型和 OS 预测的多任务 CNN 网络结构概述。有五项任务：四项用于肿瘤基因型预测，一项用于 OS 预测。在 OS 预测的帮助下，可以更好地学习与肿瘤基因型相关的特征表示，反之亦然。

MTCNN的优点：

准确率高

MTCNN缺点：

速度慢。第一，生成图片金字塔慢；第二，每种尺度的图片都需要输入进模型，相当于执行了多次的模型推断流程。

6. U-net

U-net [6] 结合低分辨率信息进行目标分类，结合高分辨率信息进行精确识别和定位，非常适合医学图像分类。所以本课题研究采用Unet网络模型进行研究。

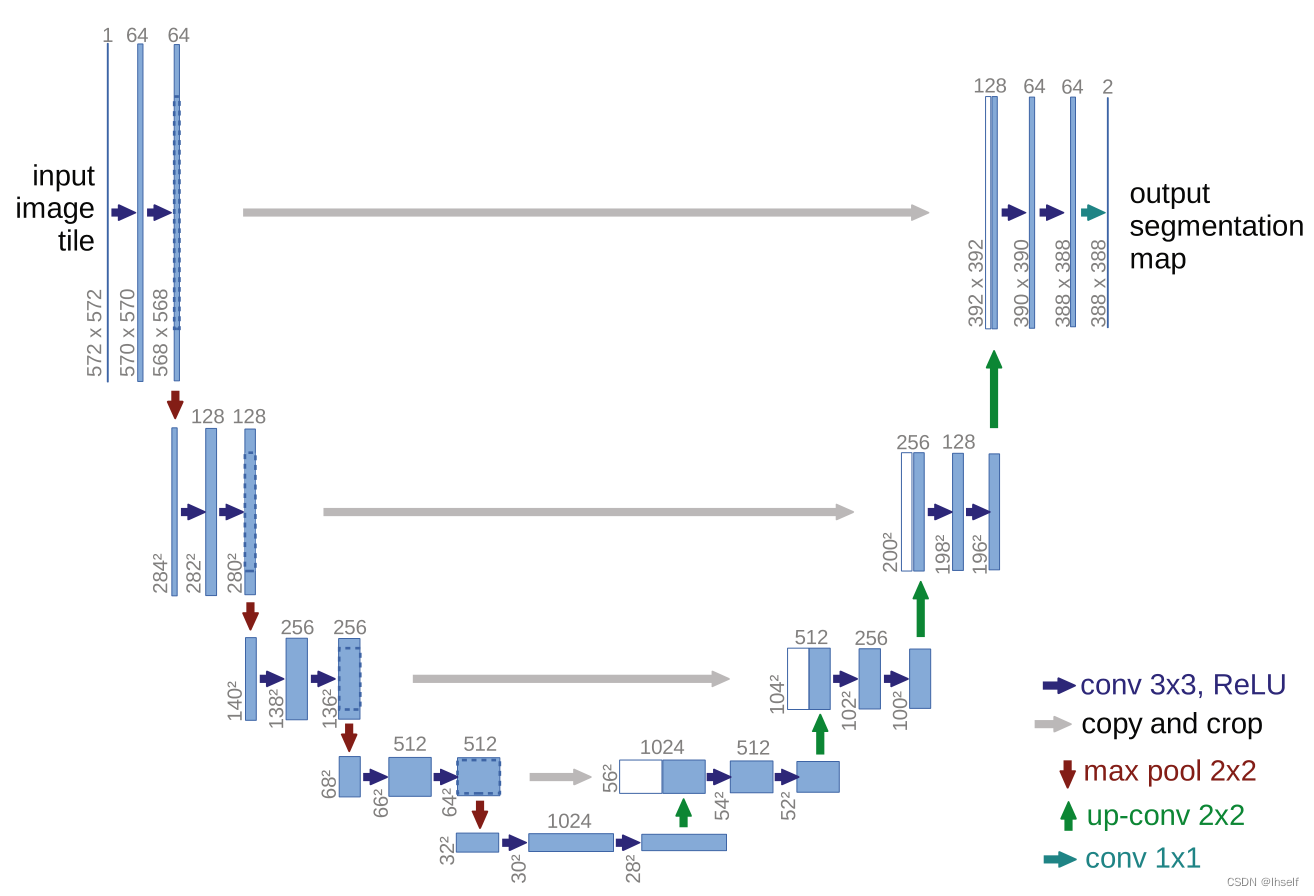

Figure 6. U-net 架构（例如最低分辨率的 32x32 像素）。每个蓝色框对应一个多通道特征图。通道数显示在框的顶部。 x-y 尺寸位于框的左下边缘。白框代表复制的特征图。箭头表示不同的操作。

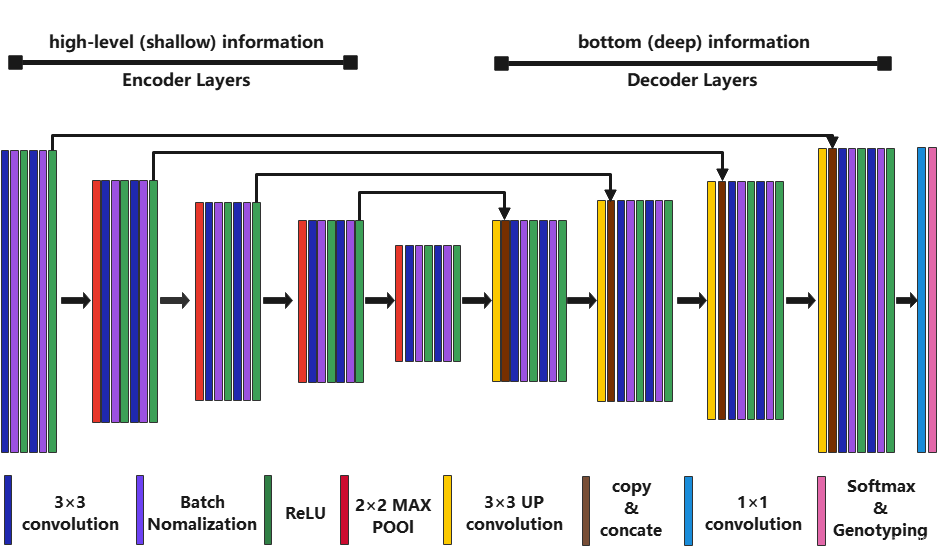

图7 Unet网络模型

我们采用的Unet网络模型如图7所示。

1)下采样:图1的前半部分(编码器层)，红色部分，max-pooling实现。

2)上采样:图1的后半部分(解码器层)，黄色部分，反卷积实现。

3)最后通过全连接层的分类实现。

U-Net与其他常见的分割网络（如FCN）有一点非常不同的地方：

U-net采用了完全不同的特征融合方式：拼接（Concat），U-Net采用将特征在channel维度拼接在一起，形成更厚的特征。而FCN融合时使用的对应点相加，并不形成更厚的特征。

所以语义分割网络在特征融合时有两种办法：

FCN式的对应点相加。

U-Net式的channel维度拼接融合。

除了上述新颖的特征融合方式，U-Net还有以下优点：

5个pooling layer实现了网络对图像特征的多尺度特征识别。

上采样部分会融合特征提取部分的输出，这样做实际上是将多尺度特征融合在了一起，以最后一个上采样为例，它的特征既来自第一个卷积block的输出(同尺度特征)，也来自上采样的输出(大尺度特征)，这样的连接是贯穿整个网络的，你可以看到上图的网络中有四次融合过程，相对应的FCN网络只在最后一层进行融合。

U-Net也有不足：

该网络运行效率很慢。对于每个邻域，网络都要运行一次，且对于邻域重叠部分，网络会进行重复运算。
