在pcb设计中一些元器件的定位是固定的,比如定位孔,主控芯片,外部接口等。在allegro中有专门的操作能够使元器件定位准确执行。
圆形器件定位

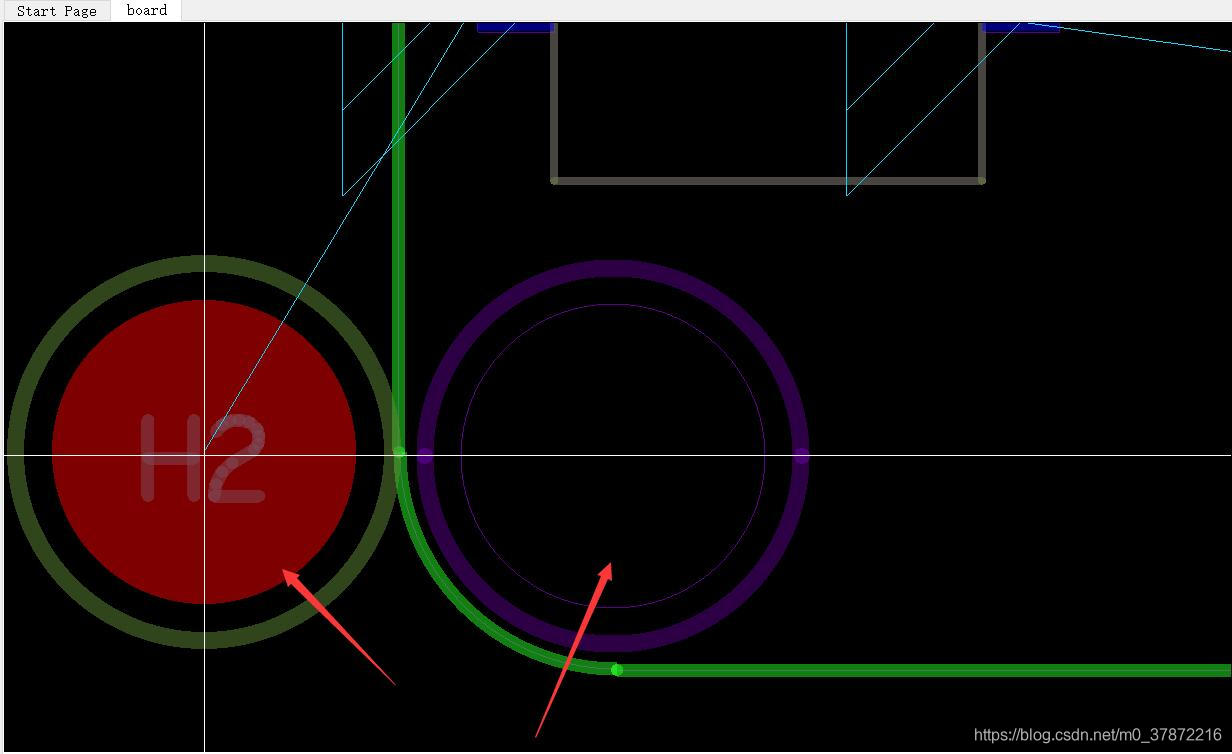

如上图所示,圆形的定位孔需要严丝合缝地与dxf文件中的示意重合,不然会对今后的装配制造麻烦。

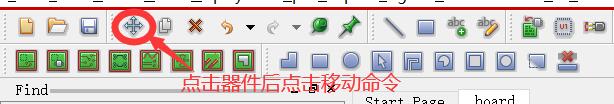

首先点击圆形定位孔,再点击工具栏里的move指令。

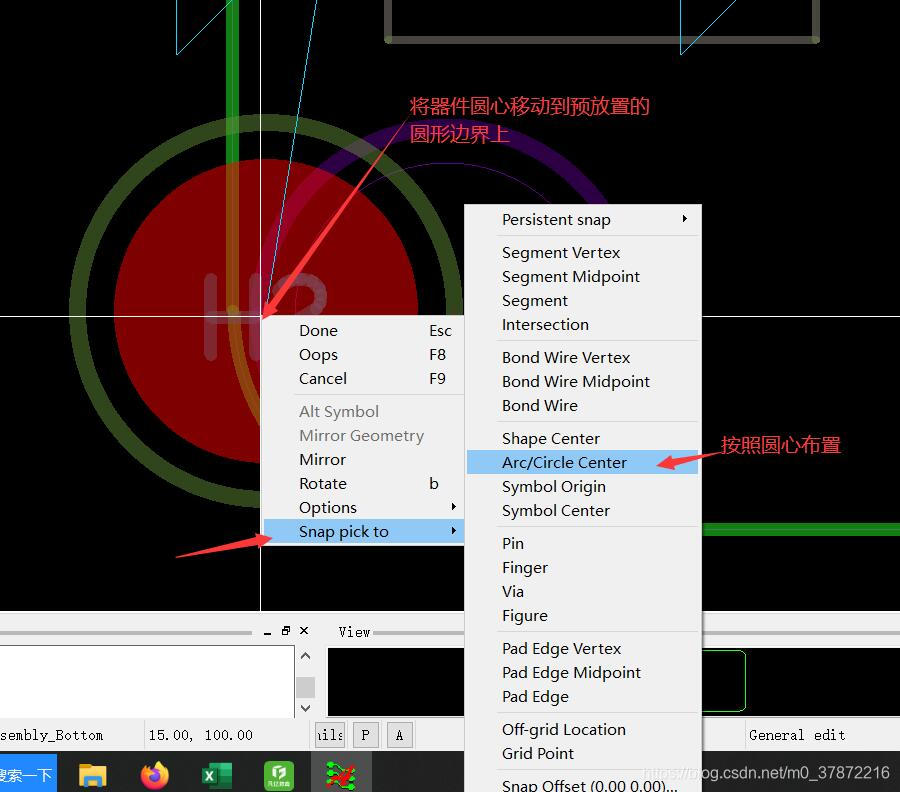

如上图所示,将鼠标光标移动到预定位圆形的边界上,确认无误后单击右键,选择snap pick to ->arc/circle center。

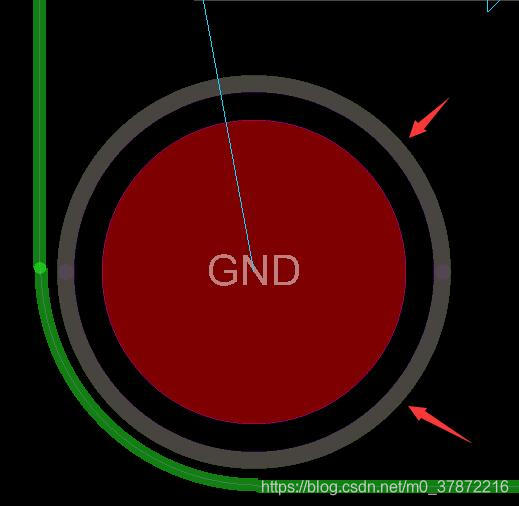

可以看到两个圆很严密的重合在一起,就是定位成功了。
矩形器件定位
大多数器件的外形是矩形的,矩形器件也有定位方法。

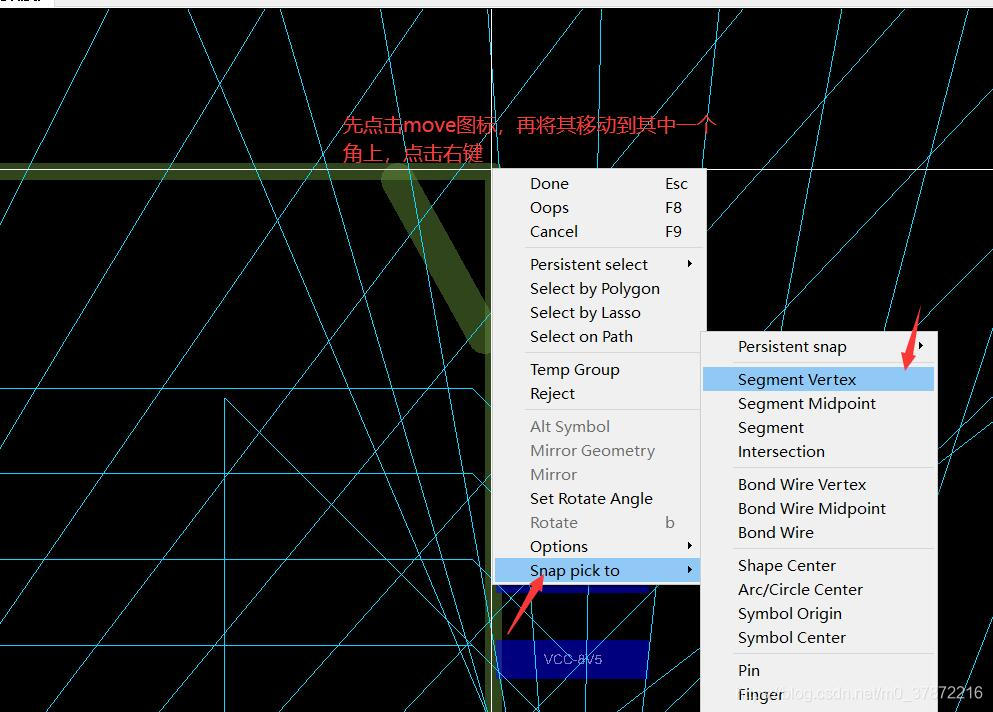

如上图所示,首先点击工具栏的move图标(注意是先点击move,后选择器件),再将光标移动到元器件的一个边角上,单击右键,选择snap pick to->segment vertex。使光标定位在边角上。

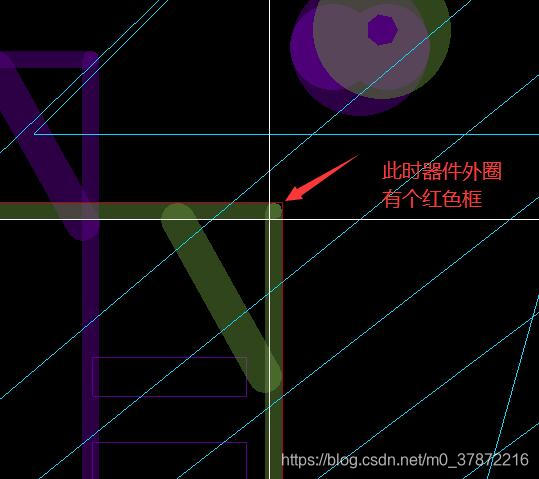

如上图所示,可以看到在移动器件的时候,器件外圈有个红色的外框(allegro 17.2)。

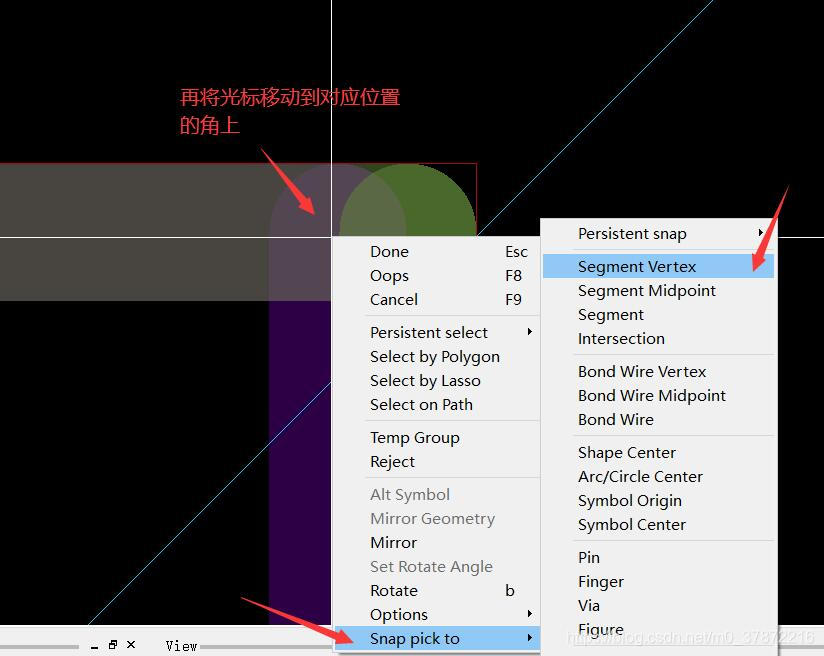

最后,将光标移动到预定位的位置的对应边角上,单击右键,snap pick to ->segment vertex,即可。

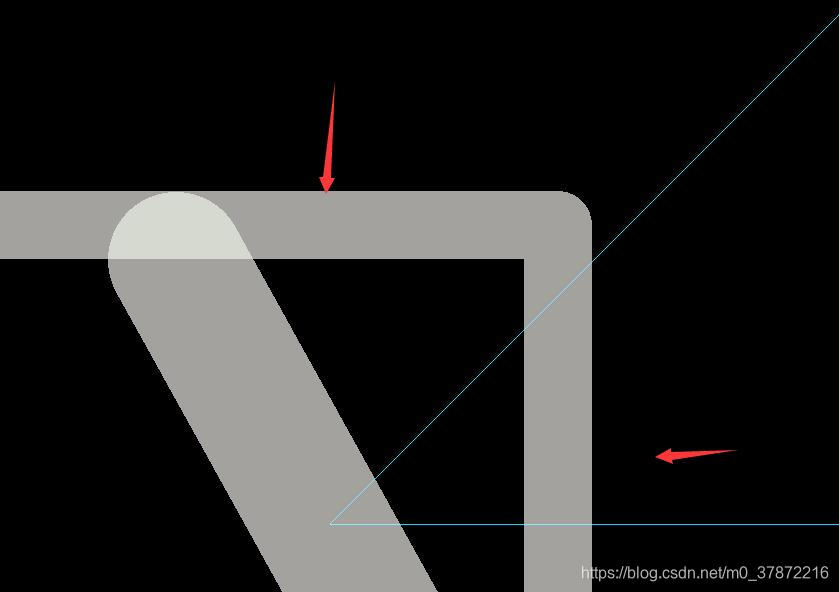

完工。器件定位是元器件布局中的内容,在器件布局时,有定位需求的元器件永远需要首先布局。
