二、ADS实现阻抗匹配的三种案例（二）

2.DesignGuide+微带单枝短截线匹配电路

设计目标：设计微带单枝短截线匹配电路，把阻抗ZL=(30+j*50)Ω的负载匹配到阻抗Zs=(55-j*40)Ω的信号源，中心频率为1.5GHz。

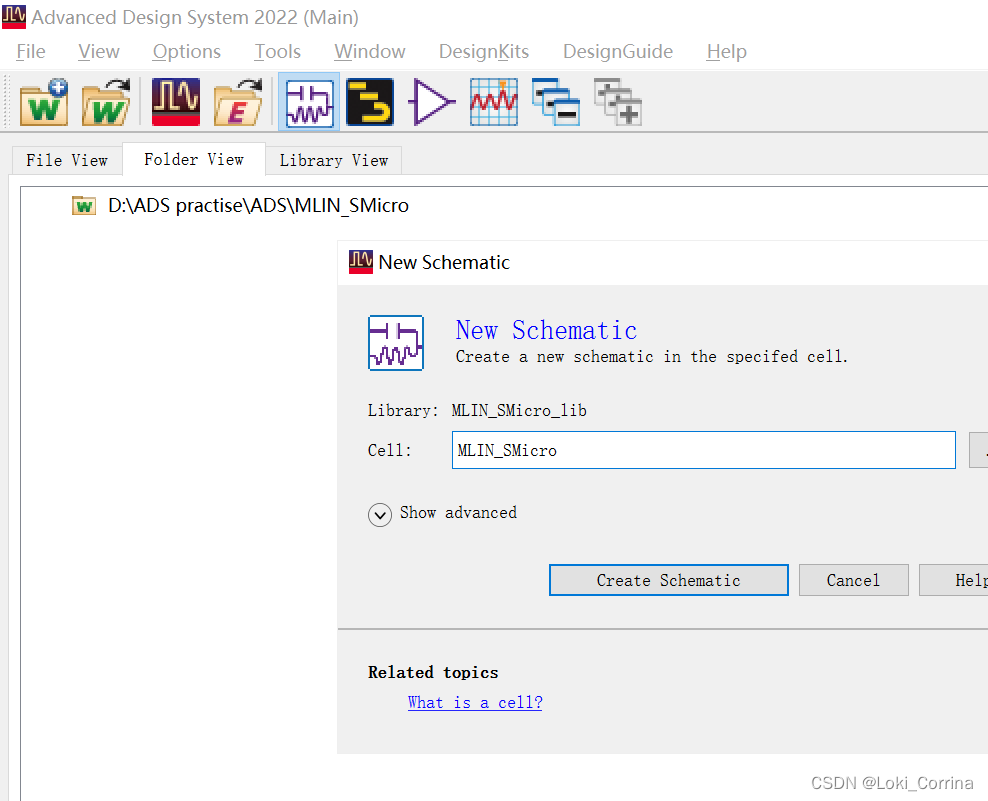

（1）搭建ADS工程：这里工程名以及原理图名称均为MLIN_SMicro，题主可根据个人喜好命名，注意文件所在的根目录不能使用中文即可。

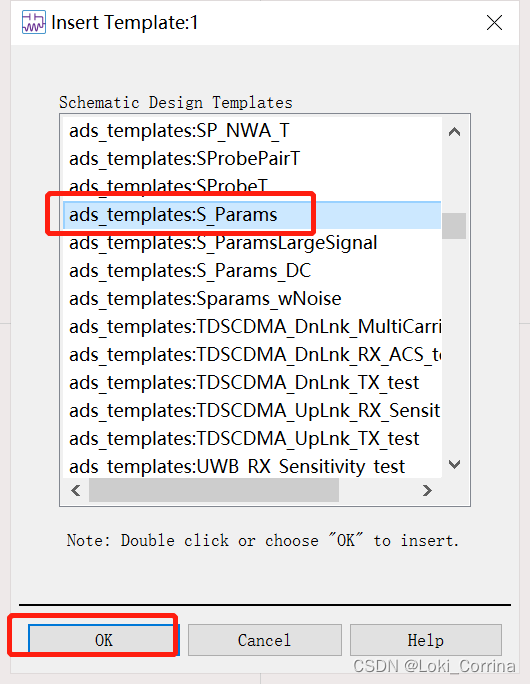

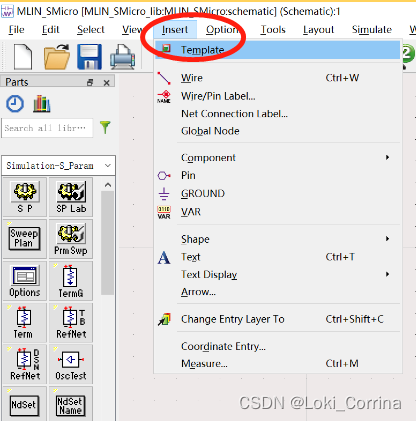

 （2）电路图搭建：在原理图窗口选择Insert-->Template--->ads_templates:S_Params，插入S参数仿真模板。

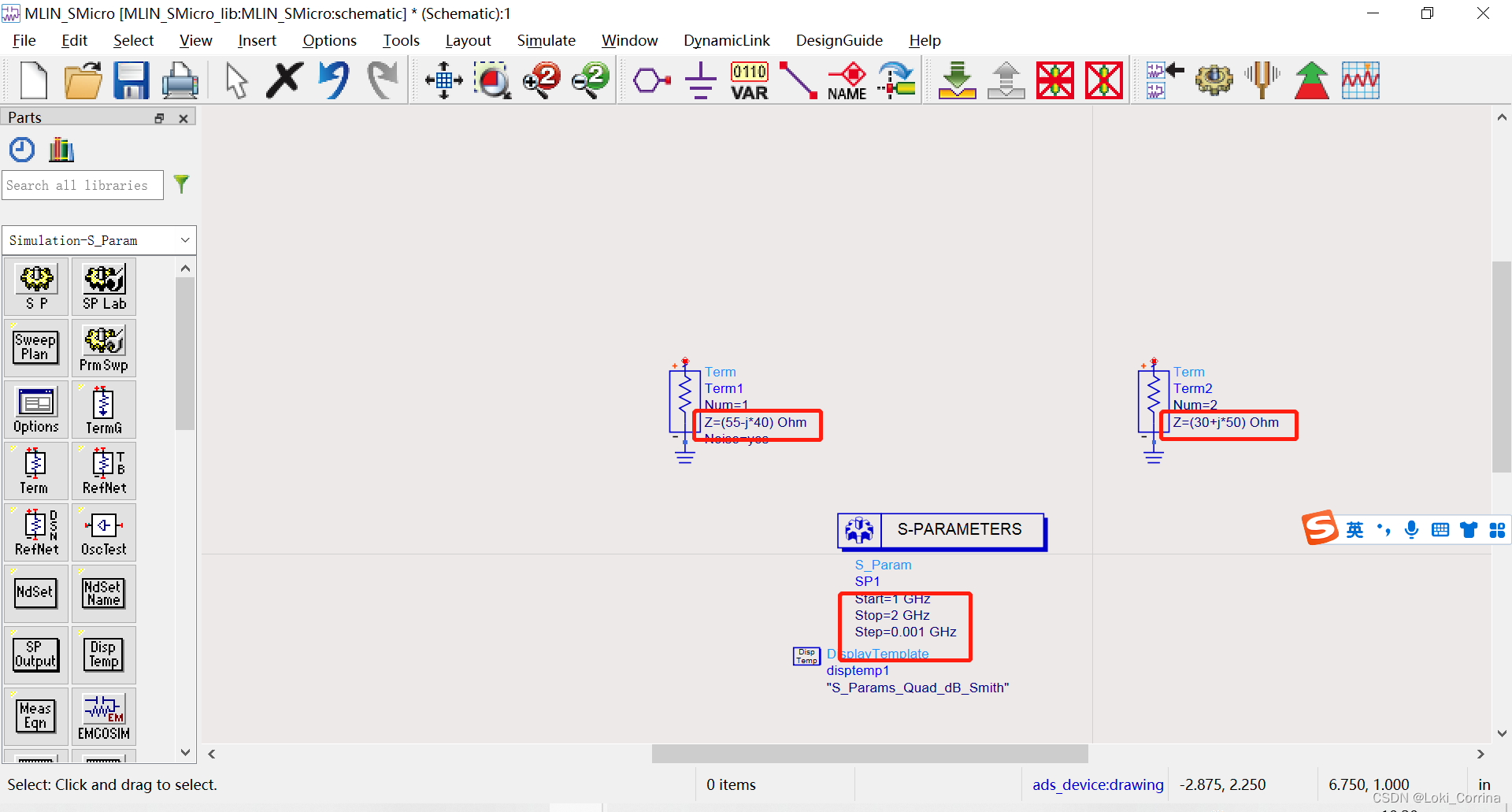

S参数测试模板效果如下，这里将Term1作为源阻抗Zs=55-j*40 Ohm，Term2作为负载阻抗ZL=30+j*50 Ohm，S控件设置为：start:1GHz, stop:2GHz, step:0.001GHz（题主也可以选择低精度的step）

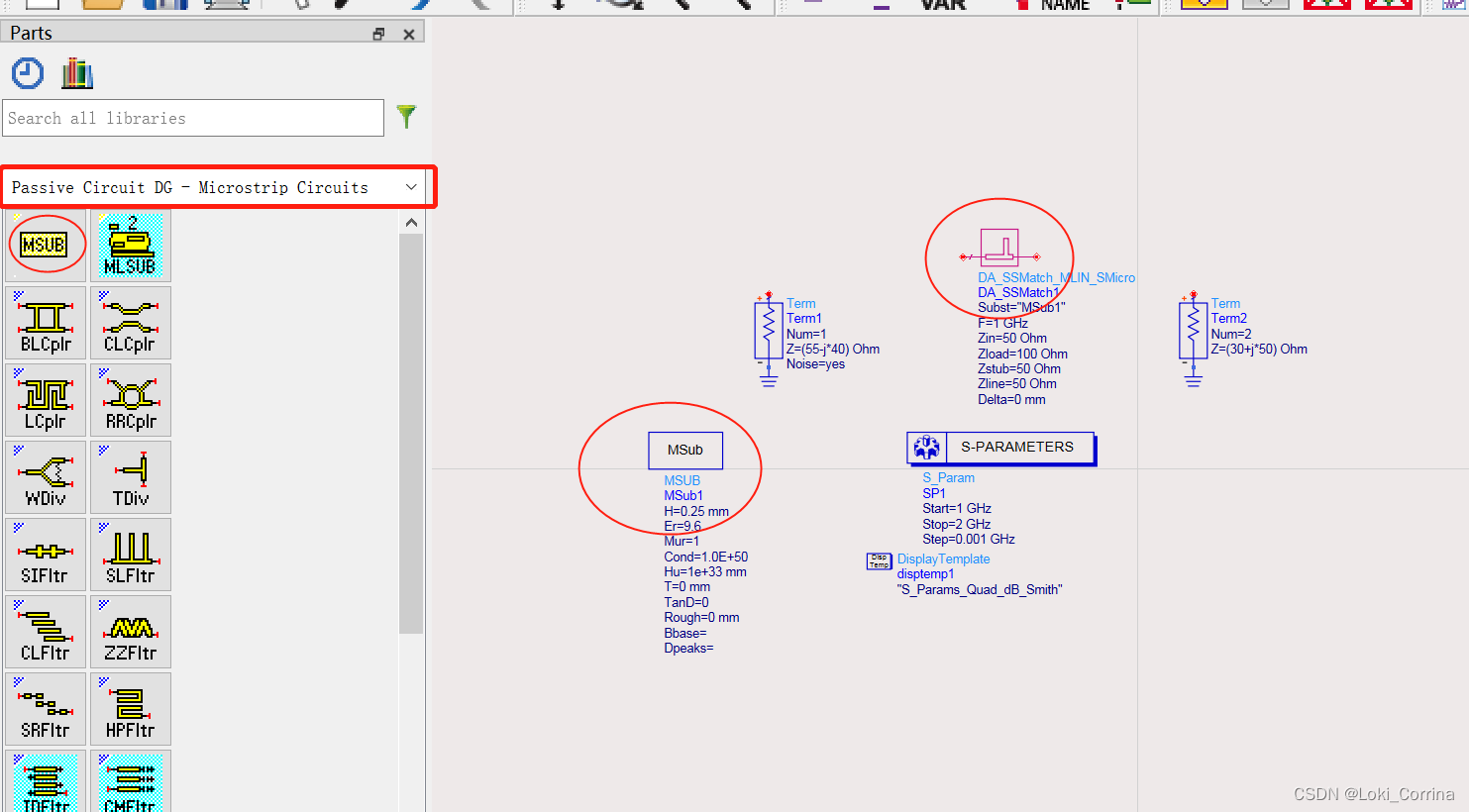

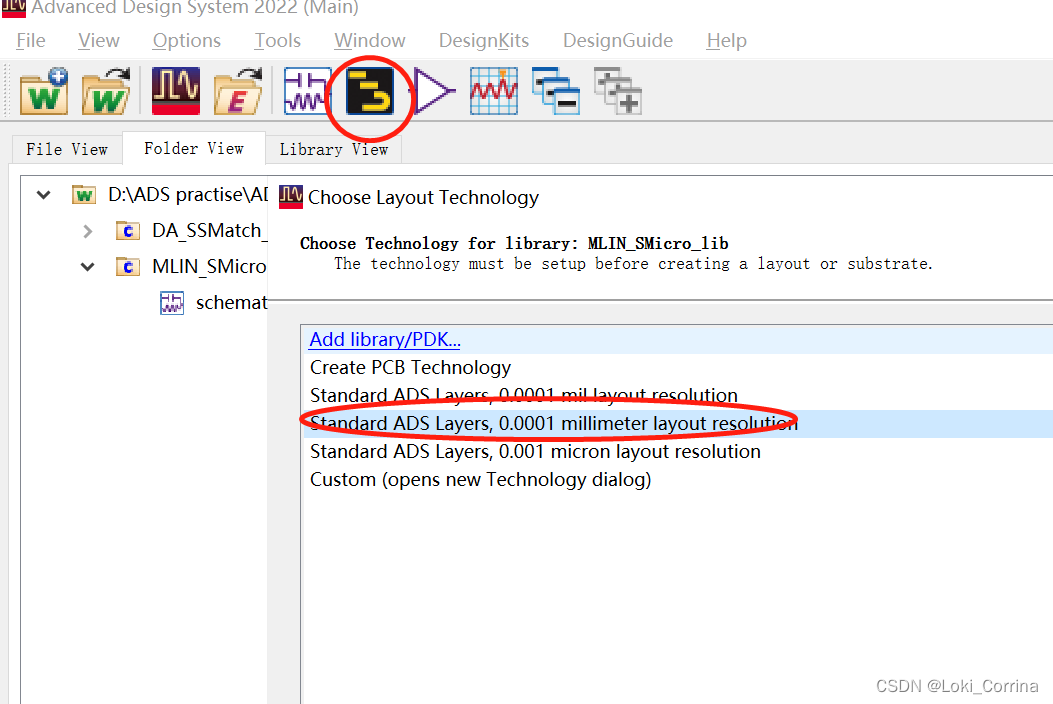

先添加PCB版层layout，选择0.0001mm layout resolution布线方法，再在电路图元器件库Passive Circuit DG-Microstrip Circuits中添加MSUB微带基片插件以及DA_SSMatch微带并联短路枝节。（注意顺序，以及添加layout是因为微带线是分立元件，要规定好PCB类型，才能进一步计算微带长度、宽度）

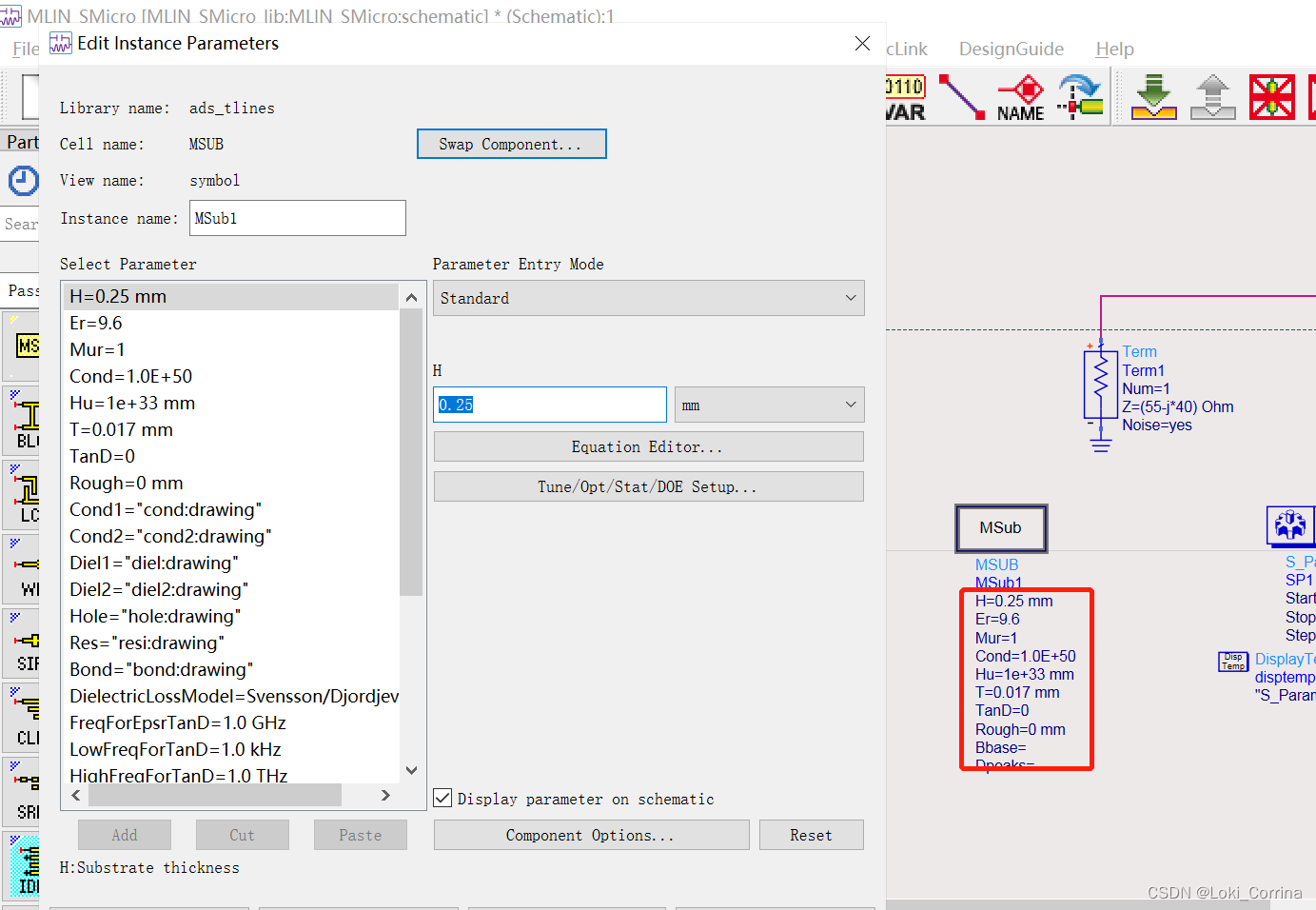

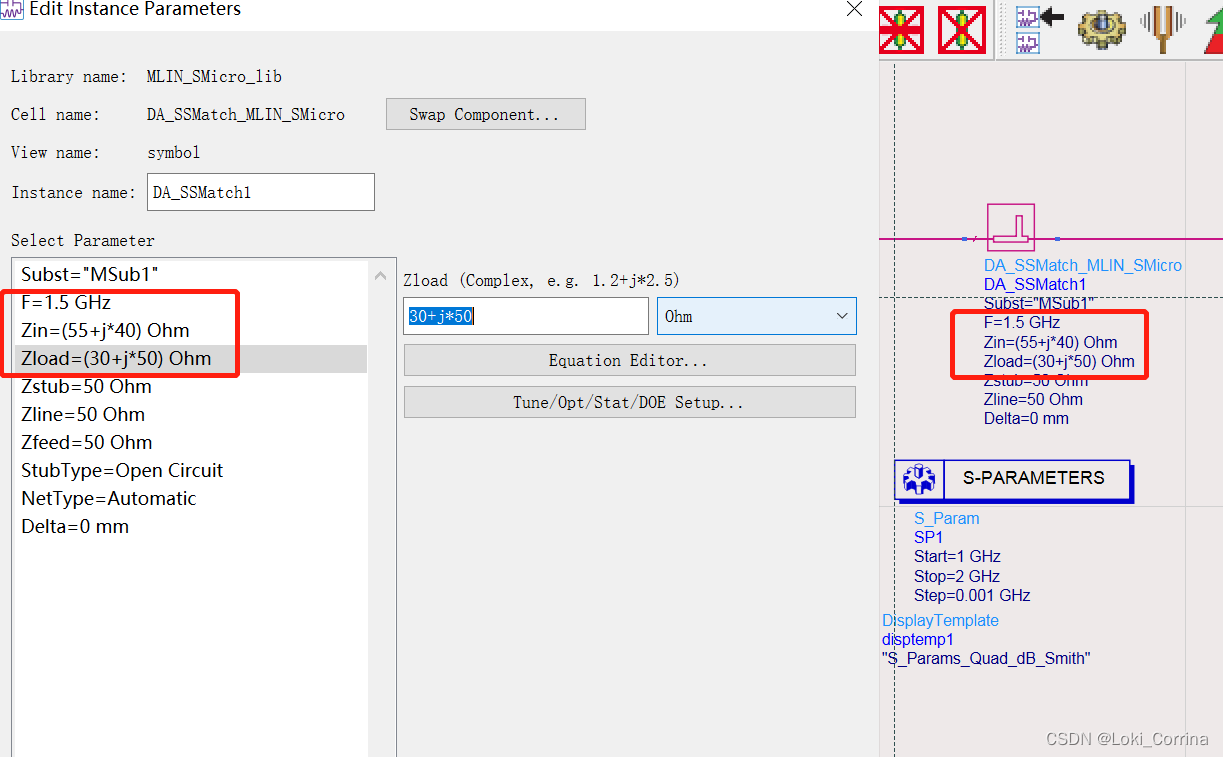

设置MUSB以及DA_SSMatch器件参数。MUSB要求：H=0.25mm（基片高度）, Er=9.6, Mur=1, Cond=1.0E+50（电导率），Hu=1e+33mm（微带封装高度）,TanD=0（损耗角正切）,Rough=0mm（表面粗糙度）；DA_SSMatch要求：F=1.5GHz（工作频率）, Zin=55+j*40 Ohm（输入阻抗）, Zloud=30+j*50 Ohm。

注意：这里MUSB取理想情况，Zin为源阻抗Zs*，保证信号源输出功率最大。

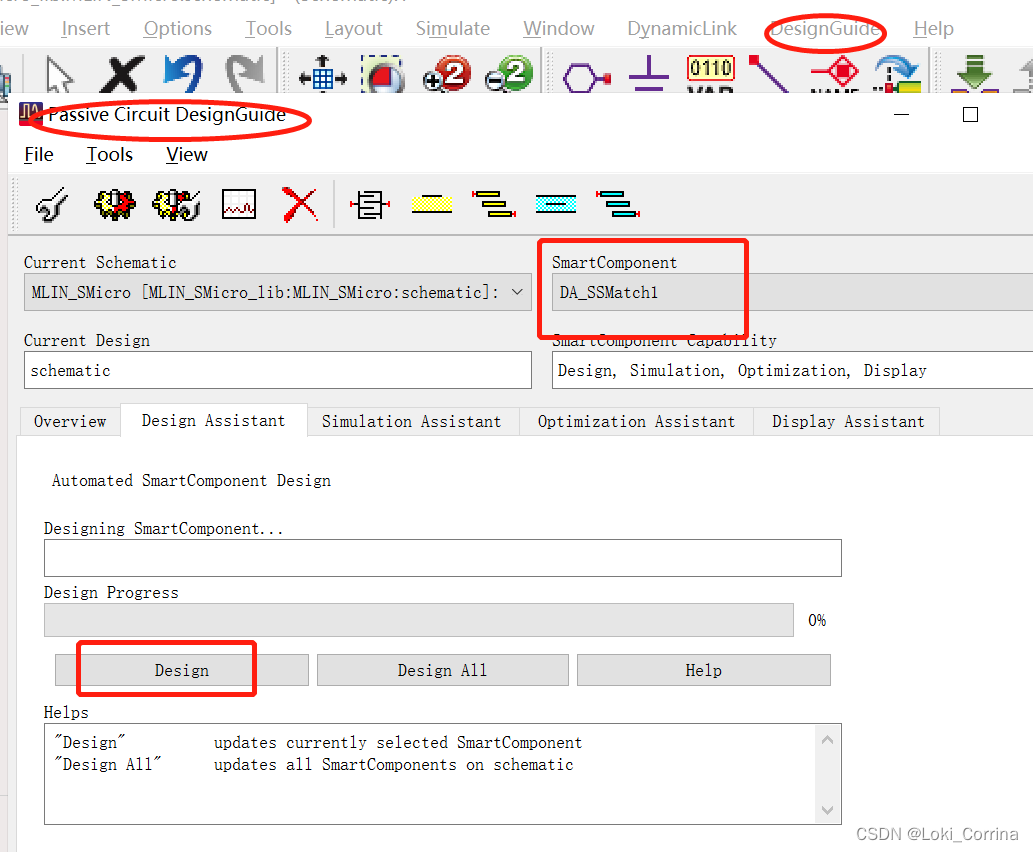

 设计并联单枝节微带线的长度和宽度：在原理图中选择DesignGuide-->Passsive Circuit-->Passive Circuit Control Window...，页面如下图所示，在SmartComponent 中选择DA_SSMatch1，单击下面的Design按钮，则会自动生成对应的微带线匹配网络。

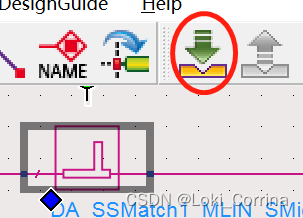

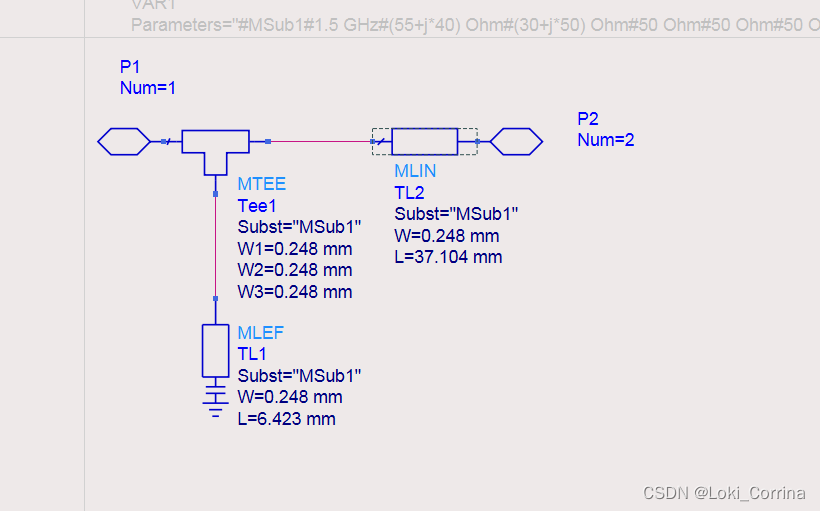

选中DA_SSmatch元件，点击load，便可查看具体的微带单枝短截线匹配网络。

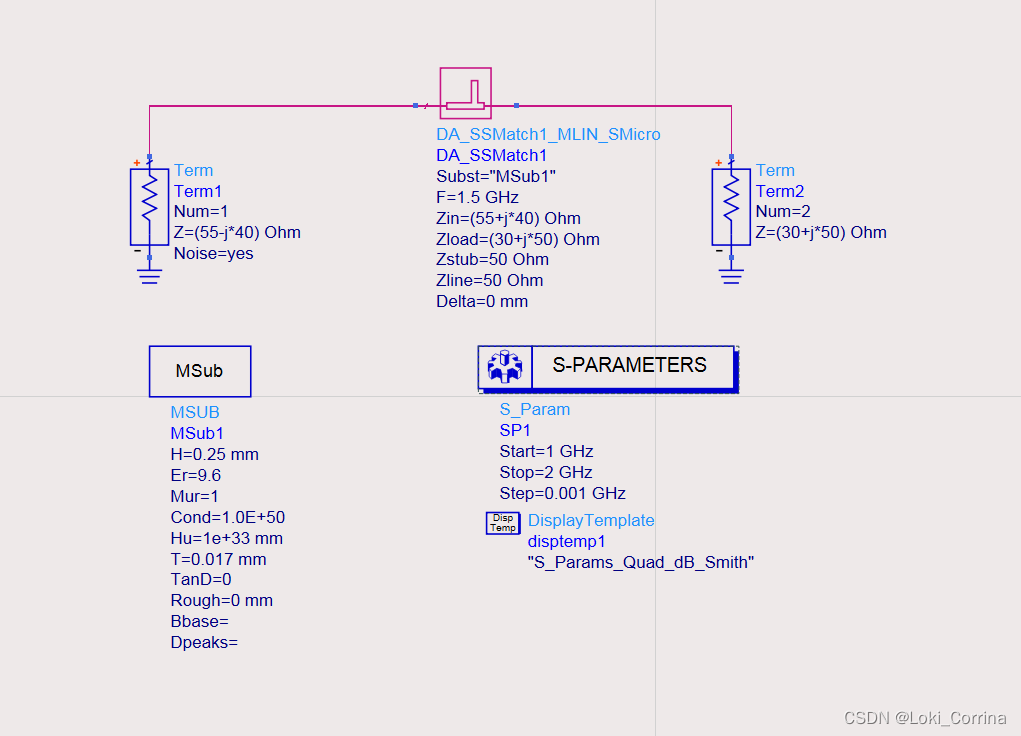

 总体电路图如下：

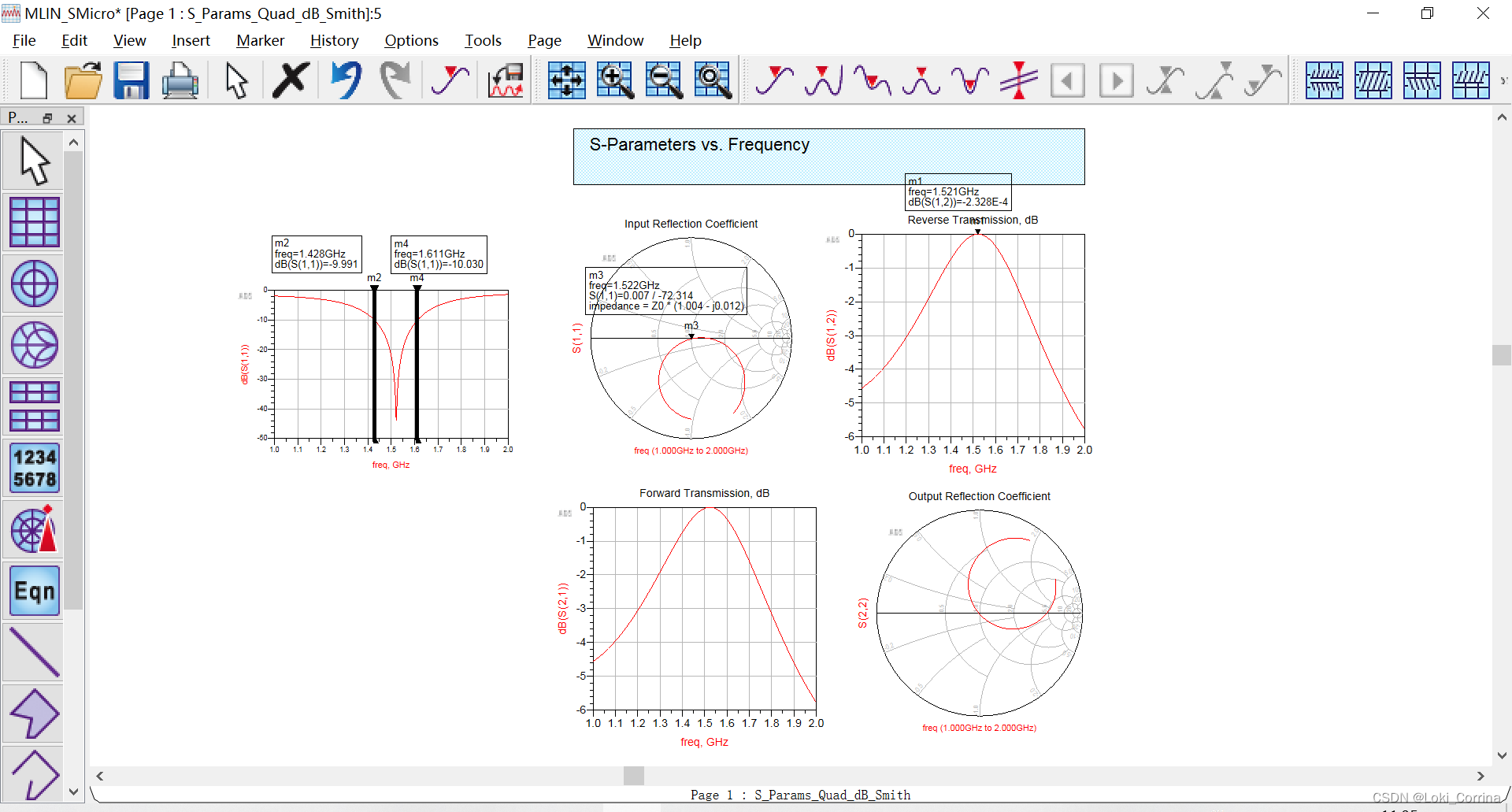

 （3）仿真结果：①.S11在1.522GHz时匹配最理想，与希望的1.50GHz中心频率存在偏差，说明微带线长度以及宽度还有待进一步优化，这个后期我也会出一篇关于如何优化的博客（因为要用到OPTIM、GOAL、VAR等控件，所以这里不详细展开），敬请期待。

②.匹配带宽约为0.2GHz（1.428GHz-1.611GHz），此种匹配方法得到的带宽虽然比L形匹配网络的宽，但是相比于其他宽带匹配电路，微带单枝短截线匹配网络还是属于窄带匹配。
