ADS-阻抗匹配轨迹

本文章介绍如何查看已经设计好的匹配电路的阻抗匹配轨迹。

一：原理图搭建

1.将《ADS-实际微带线转换》的原理图进行复制(删除实际微带线，以理想微带线为例，实际微带线可以采用相同的方法查看)，将一端口阻抗改为50欧姆，TL1短路，TL2断路，得到的原理图如图1.1所示，S11幅值仿真结果如图1.2所示。

图1.1 原理图

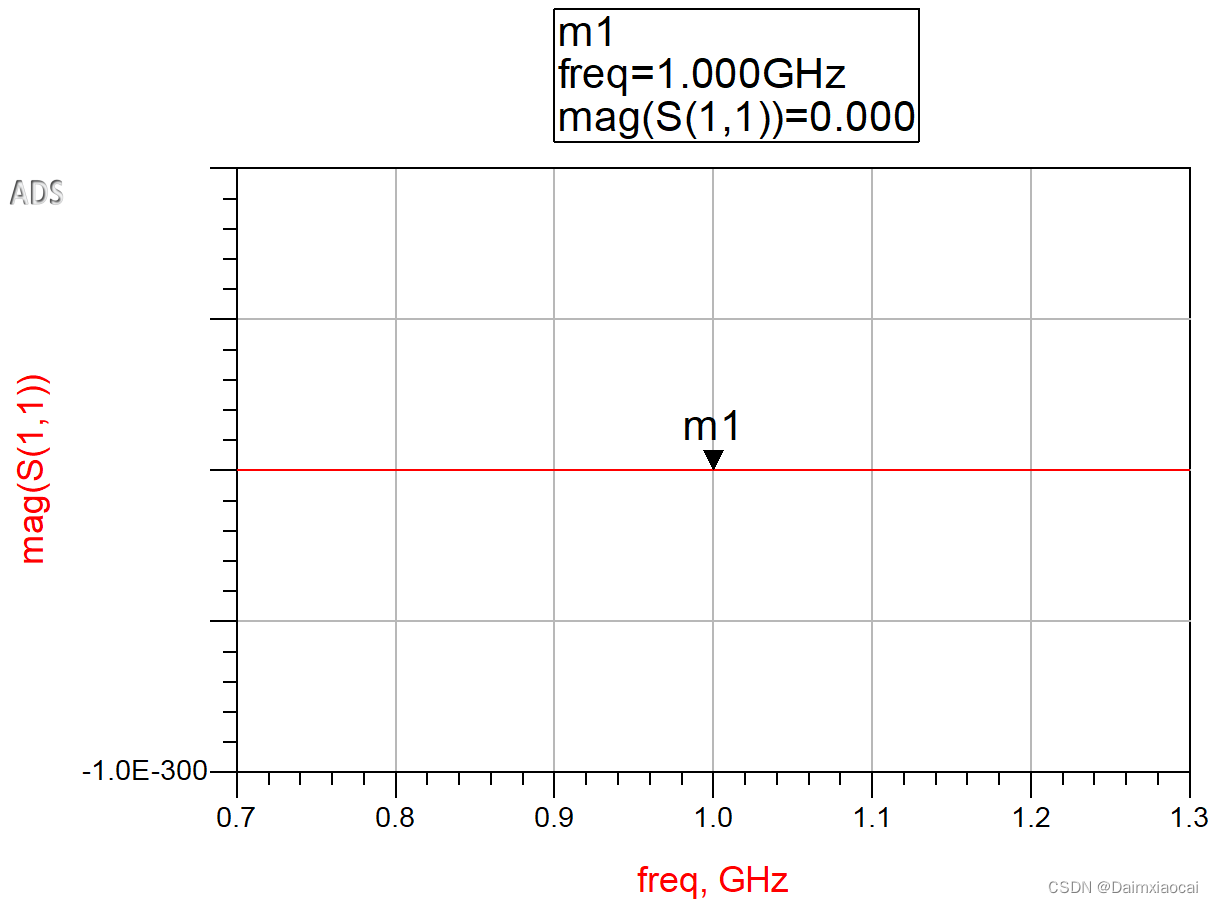

图1.2 S11幅值仿真结果

2.可以看到当两个端口阻抗值相同时，反射系数的幅度为0，即两个端口没有发生反射，实现了匹配，可由反射系数定义式子进行理解。

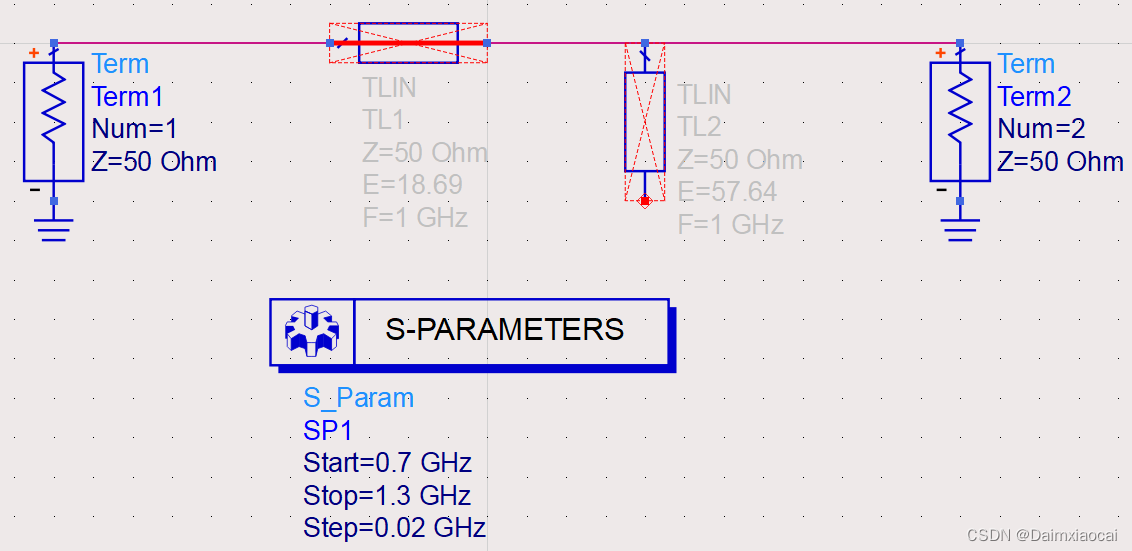

3.将TL1和TL2加入电路，形成最终的原理图如图1.3所示。

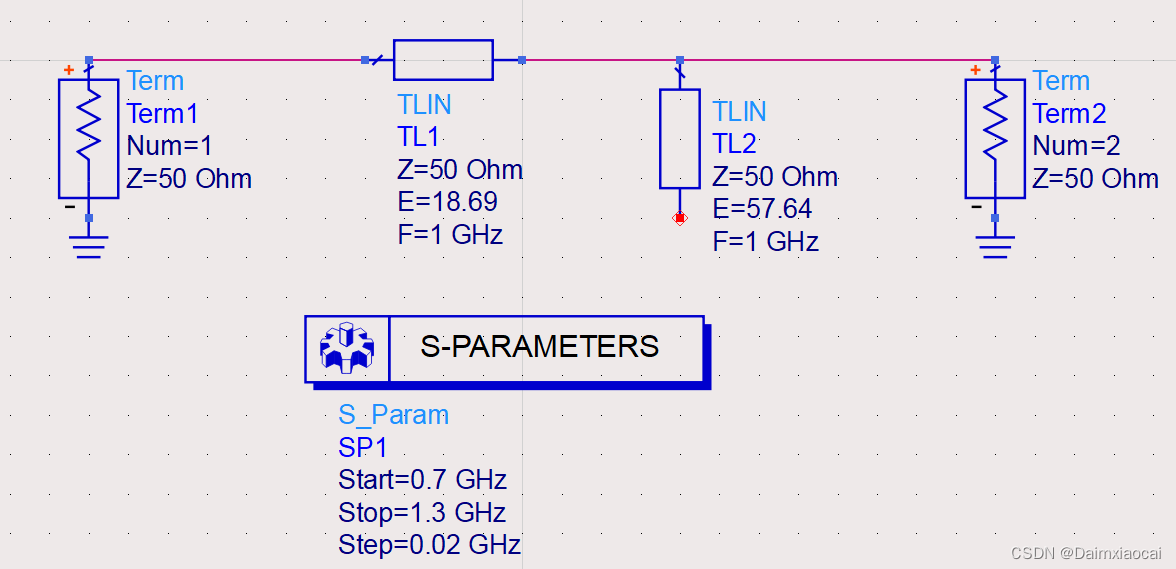

图1.3 最终原理图

二：阻抗匹配轨迹查看

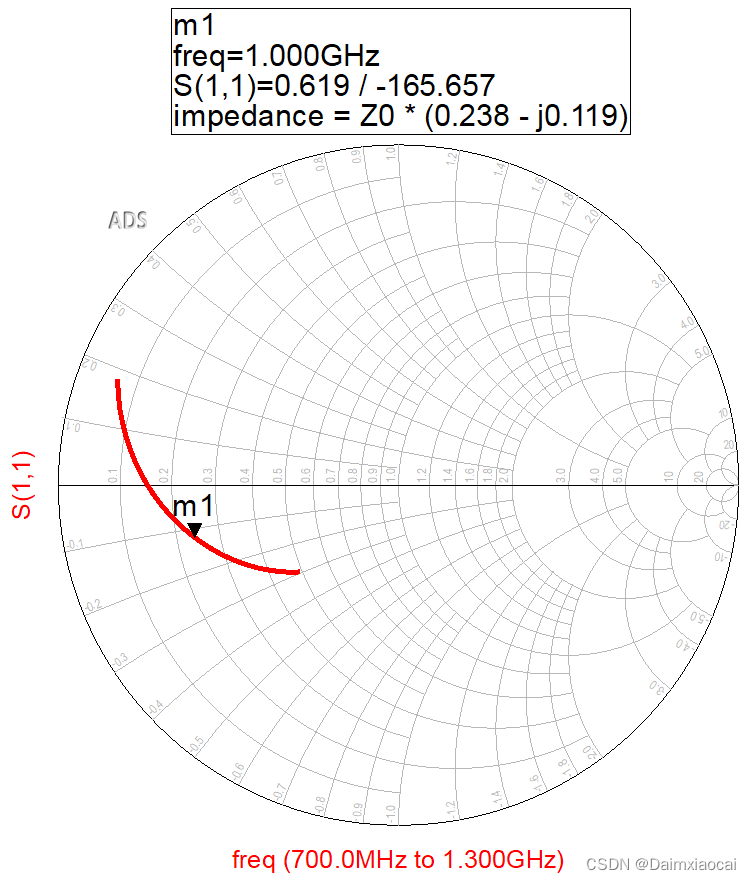

1.将最终原理图进行仿真，插入Smith圆图，在Smith圆图上查看S11参数，插入Marker，如图2.1所示。

(a)

(b)

图2.1 S11结果显示

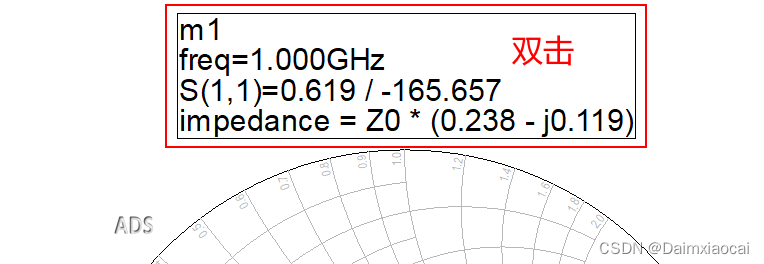

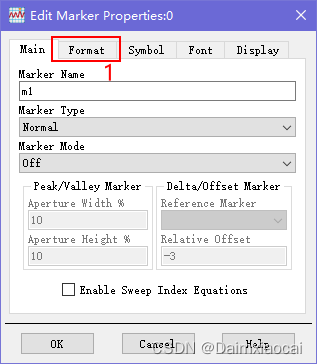

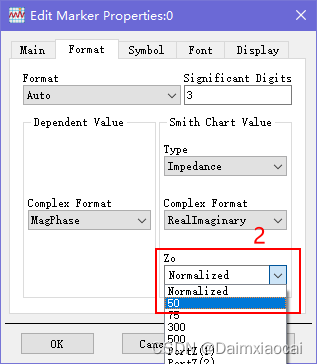

2.可以看到此时显示的阻抗是归一化到Z0的阻抗值，需要点击m1数据显示框图，将Z0设置为50欧，因为在文章《ADS-Smith圆图匹配》进行匹配时，选择的参考阻抗Z0即为50欧姆，具体步骤如图2.2所示。

(a)

(b)

(c)

图2.2 选择参考阻抗Z0值

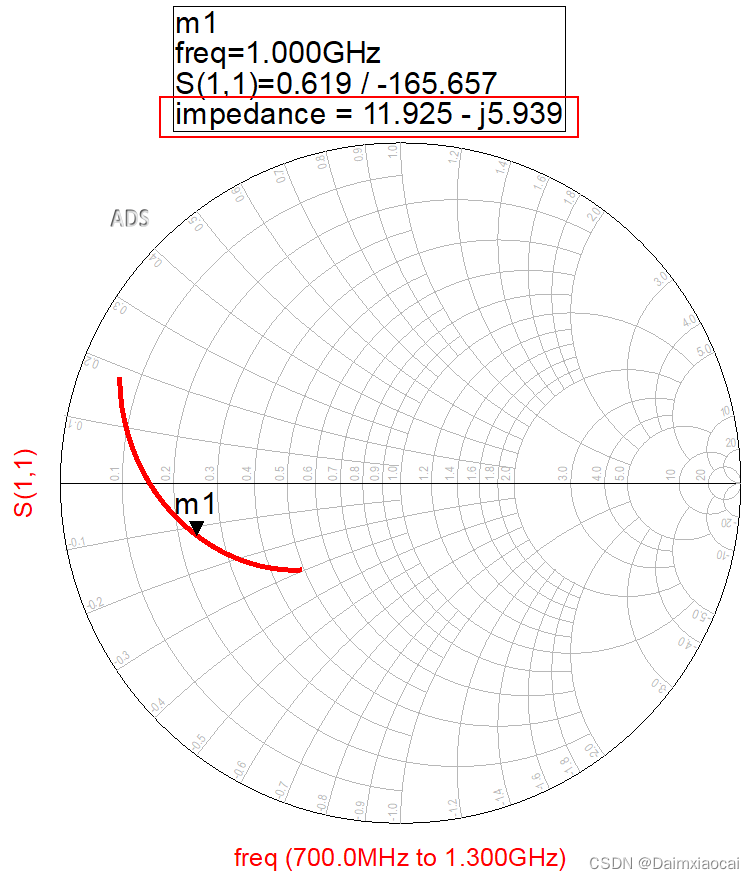

3.此时可以看到在1GHz，从1端口向右看进去的阻抗为(11.925-j*5.945)，与设计匹配的阻抗(12.0-j*6.0)极为接近。

三：举例验证

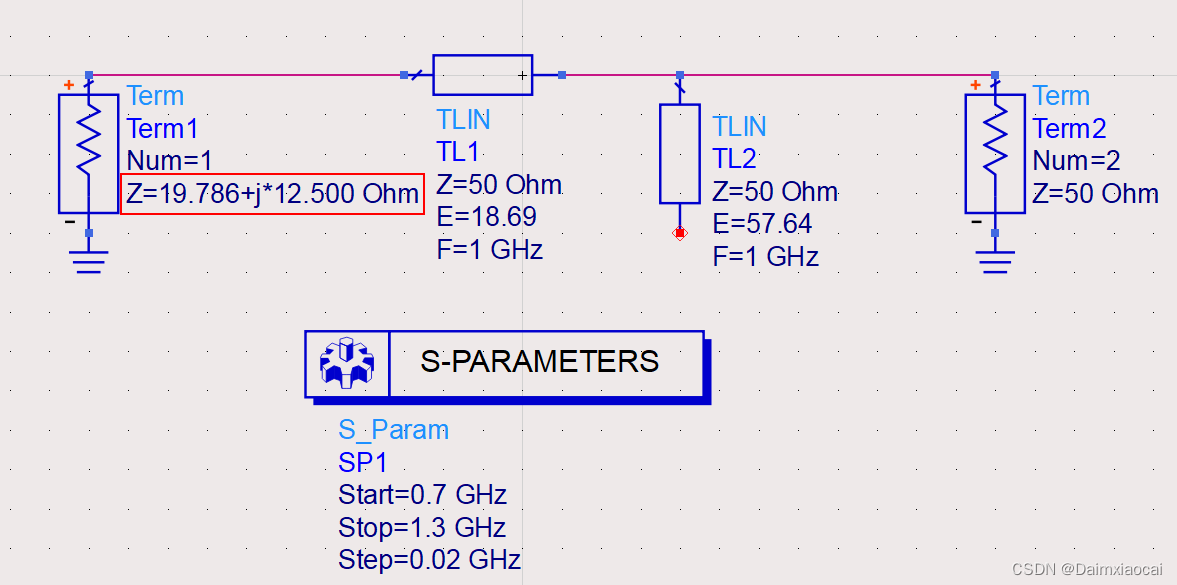

1.通过阻抗匹配轨迹，得知在800MHz时，从一端口向右看过去的阻抗值为(19.786-j*12.500)，因此可以将一端口的阻抗值改为(19.786+j*12.500)进行验证，过程如图3.1所示。

(a)

(b)

(c)

图3.1 验证过程

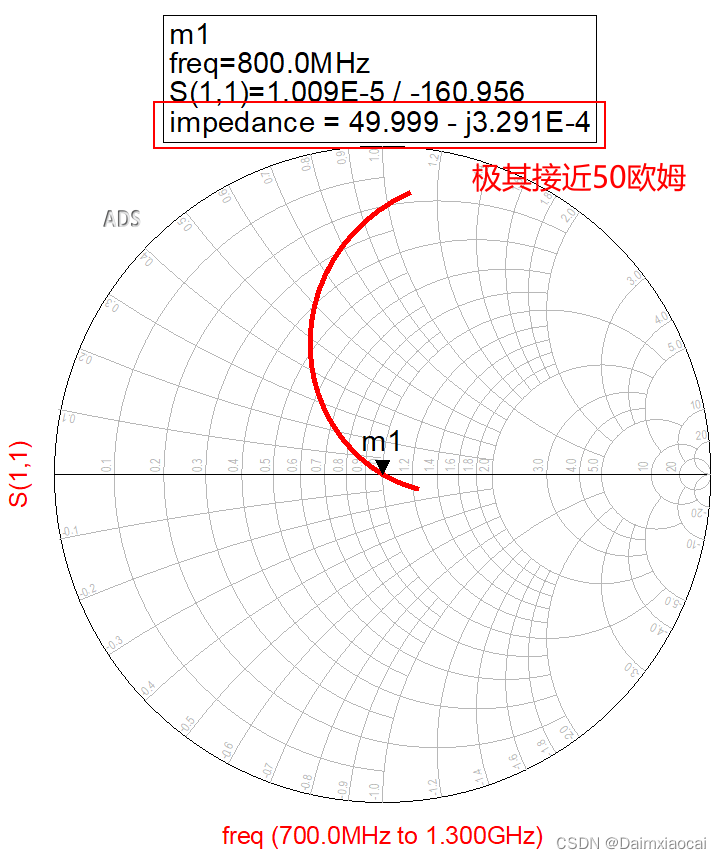

2.可以看到所设计的匹配电路在800MHz时，跟阻抗(19.786+j*12.500)形成了共轭匹配。查看二端口的阻抗可采用同样的方法，即在Smith圆图上查看S22。

至此，查看阻抗匹配轨迹结束。

如有错漏，敬请指正
