UE基础—Garbage Collection(垃圾回收)

---

前言

反射系统

我理解的反射系统：运行时可得到对象的类型信息（包括：属性，方法）、动态创建对象等

UE采用的是将对象的类、属性、方法用关键字（UCLASS，UPROPERTY，UFUNCTIOIN）标记；
编译之前启动UHT去扫描这些关键字，生成/刷新该对象的UClass"伴随对象"，UClass保存了反射相关的信息，描述了各个属性之间的内存布局，通过UObject对象实例就可以将相应的属性的值取出来，进行读/写操作。

垃圾回收功能

如果让你来实现这个垃圾回收系统，你觉得垃圾回收系统应该具备哪些功能呢？

• 实现自定义的NewObject方法（无需调用对应的DeleteObject）
• 自动回收没有被引用的垃圾对象
• 不影响其他系统的正常功能

垃圾回收伪实现

垃圾回收的算法有很多， 标记-清除算法 、 复制算法 、标记-整理算法 、分代收集算法等。我们就用标记清除算法来实现。标记-清除算法，看名字就知道有两个阶段，标记和清除：

• 标记：遍历所有对象，根据某种规则，标记其是否需要清除
• 清除：遍历所有对象，清除标记了的对象，回收内存

因此可知，要实现标记清除垃圾回收，在标记阶段我们需要做到以下两点：

• 能拿到所有对象
• 确定对象清除的规则

在自定义的NewObject方法内，把生成的对象指针放入全局数组GUObjectArray，这样我们就可以拿到所有对象了

想象一个画面：空场景内站着一个英雄。这个情况下，垃圾回收系统是不是应该围绕着英雄来判断？英雄用到的对象就保留，没用到的对象就清除。此时这个英雄就是“根对象”。因此，标记清除的规则就是，根对象用到的对象保留，其他对象清除。那根对象怎么确定？就得我们“手动”标记（AddRoot）

UE垃圾回收实现

UE的垃圾回收过程，正是照着上文的伪实现一步步执行的

UE GC核心算法

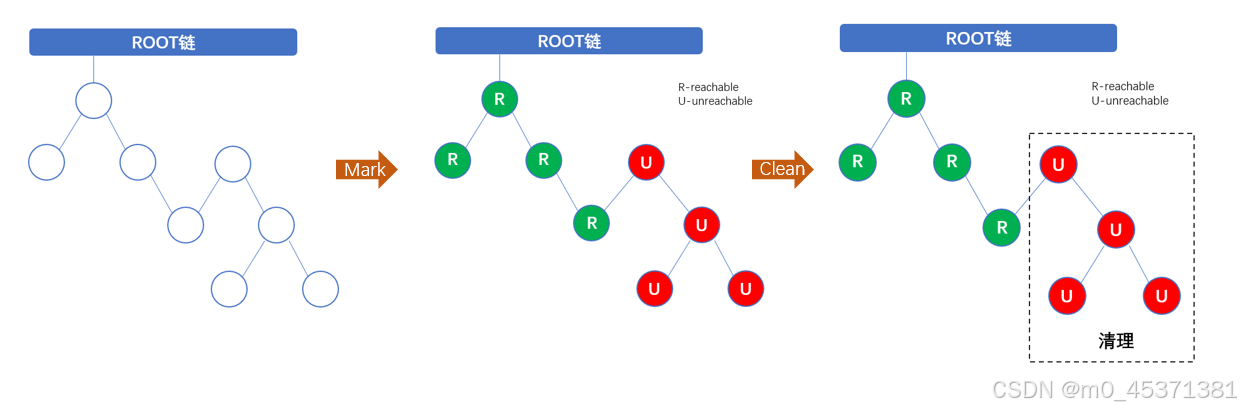

UE4垃圾回收的核心是使用了标记-清理算法，标记指的是它以所有在ROOT上的UObject列表为根，去递归遍历所有这些根UObject的引用链，所有能访问到的UObject就标记为可达的。

清理阶段会在标记完成后，收集所有这些UnReachabale UObjects，对其进行清理回收。

标记流程在一帧内完成，而清理阶段可以分为多个帧，时间切片方式完成，所以GC机制的性能点在于标记阶段，如果有太多的UObject对象，那么游戏GC时会有明显的卡顿，所以需要控制内存中UObject数量。

纳入被自动GC机制管理的条件：

• UObject对象中的UObject*成员变量必须被UPROPERTY宏定义修饰，自动被加入到引用。
• UObject对象实现了派生的AddReferencedObjects接口，手动将UObject*变量添加到引用。
• 对于Struct结构体中引用的UObject，必须继承FGCObject对象，并实现派生的AddReferencedObjects接口，手动将UObject*变量加入引用。

---

一、GC的准备：

1.1 初始化全局数组GUObjectArray

1. 需要获取所有的对象：把生成的对象的指针放入一个全局数组GUObjectArray，每创建一个对象时，为这个对象分配一个InternalIndex，GUObjectArray存放的是结构体FUObjectItem。

FUObjectItem结果如下：

//UObjectArray.h
//对象存储的结构体,GC操作的就是这个对象
struct FUObjectItem
{

   class UObjectBase* Object; //对象
   int32 Flags;               //EInternalObjectFlags标识
   int32 ClusterRootIndex;    //当前所属簇索引
   int32 SerialNumber;        //对象序列码(WeakObjectPtr实现用到它)
}

2. 核心源码解析
   （完整代码参考自 UnrealEngine/Engine/Source/Runtime/CoreUObject/Public/UObject/UObjectArray.h 和 .cpp）

• 对象索引分配 - AllocateUObjectIndex 函数

int32 FUObjectArray::AllocateUObjectIndex(UObjectBase* Object)
{

    // 加锁保证线程安全
    FScopeLock Lock(&GUObjectArrayLock);

    // 分配新索引
    const int32 Index = ObjObjects.Add(Object);
    Object->InternalIndex = Index;

    // 维护对象列表
    ObjAvailableList.RemoveAt(Index);
    ObjObjects[Index] = Object;

    return Index;
}

• UObjectBase 构造函数 - 自动注册到全局数组

UObjectBase::UObjectBase(UObject* InOuter, FName InName, EObjectFlags InFlags)
{

    // 分配对象索引（核心注册逻辑）
    InternalIndex = GUObjectArray.AllocateUObjectIndex(this);

    // 初始化其他属性
    Outer = InOuter;
    Name = InName;
    Flags = InFlags;

    // 将对象加入全局表
    GUObjectArray.IndexToObject(InternalIndex)->SetFlags(InFlags);
}

1.2 获取Obj对象所引用的其他UObject对象

获取Obj对象所引用的其他UObject对象（用于标记时执行），伪代码如下：

//遍历Obj对象的所有属性,如果属性的类型是UObjectle类型,就取消不可达标签
for(TFieldIterator<FProperty> PropertyIter(Obj->GetClass());
    PropertyIter; ++PropertyIter)
{

    const FProperty* PropertyIns = *PropertyIter;
    //该属性是否是UObject,是否是TArray<UObject>等
    //然后依次取消 "不可达"标记
    //然后递归遍历该属性对象所引用的对象
}

这么实现，确实可以；但是UE并没有这么做，为什么呢？因为属性内其实大部分非UObject类型（比如：int32，bool等），全部遍历效率太低。因此在生成UObject对应UClass对象的时候，就构造了一个新的概念，将所引用的其他UObject对象用一个很巧妙的整数，存入ReferenceTokenStream遍历的Tokens 数组内。

UE会根据反射的信息，将对象的引用信息保存在对应UClass内的ReferenceTokenStream内；
ReferenceTokenStream结构内只有2个数组，起作用的是Tokens (TokenDebugInfo 是调试信息)，Tokens 内的数字的结构如下：

struct FGCReferenceInfo
{

    union
    {

        struct
        {

            uint32 ReturnCount  : 8;
            uint32 Type         : 5;
            uint32 Offset       : 19;
        };
        //ReturnCount + Type  + Offset
        //00000000    + 00000 + 0000000000000000000
        uint32 Value;
    };
};

1.2.1 ReferenceTokenStream 的作用

ReferenceTokenStream 是 UE 用于记录对象引用关系的二进制数据流，每个 UObject 在序列化（Serialize）时会生成该数据流。其本质是一个紧凑的二进制指令集，记录了：

• 引用的 UObject 属性偏移量
• 数组/容器中引用的 UObject
• 弱引用（Weak Reference）的特殊标记
• 引用类型（Persistent/Non-Persistent）

1.2.2 生成时机

引用信息在 对象首次加载或动态创建时 通过 UObject::Serialize 函数生成：

// Engine/Source/Runtime/CoreUObject/Private/UObject/Class.cpp
void UObject::Serialize(FArchive& Ar)
{

    // 序列化时生成引用信息
    GetClass()->SerializeTaggedProperties(Ar, (uint8*)this, GetClass(), nullptr);
}

二、GC流程

2.1 GC启动

• 手动调用：UWorld::ForceGarbageCollection( bool bFullPurge)，他会在World.tick的下一帧强行进行垃圾回收。
• 自动调用：系统会根据默认的设置（可重新配置）一定的间隔时间或者条件下，自动调用垃圾回收。

2.2 GC入口

入口阶段：

void CollectGarbage(EObjectFlags KeepFlags, bool bPerformFullPurge)
{

	if (GIsInitialLoad)
	{

		// During initial load classes may not yet have their GC token streams assembled
		UE_LOG(LogGarbage, Log, TEXT("Skipping CollectGarbage() call during initial load. It's not safe."));
		return;
	}

	// No other thread may be performing UObject operations while we're running
	AcquireGCLock();

	// Perform actual garbage collection
	UE::GC::CollectGarbageInternal(KeepFlags, bPerformFullPurge);

	if (GGCLockBehavior == FGCLockBehavior::Legacy)
	{

		// Release the GC lock to allow async loading and other threads to perform UObject operations under the FGCScopeGuard.
		ReleaseGCLock();
	}
