直流参数

开启电压 ${U}{\tiny GS(th)}$

${U}{\tiny GS(th)}$ 是在 ${U}{\tiny DS}$ 为一常量时，使 ${i}{\tiny D}$ 大于零所需的最小值 $|{\large u}{\tiny GS}|$ 值。手册中给出的是在 ${i}{\tiny D}$ 为规定的微小电流(如5uA)时的 ${\large u}{\tiny GS}$ 。 ${U}{\tiny GS(th)}$ 是增强型MOS管的参数。

夹断电压 ${U}{\tiny GS(off)}$

与 ${U}{\tiny GS(th)}$ 相类似， ${U}{\tiny GS(off)}$ 是在 ${\large u}{\tiny DS}$ 为常量情况下 ${i}{\tiny D}$ 为规定的微小电流(如5uA)时的 ${\large u}{\tiny GS}$ ，它是结场型场效应管和耗尽型MOS管的参数。

饱和漏极电流 ${I}{\tiny DSS}$

对于结型场效应管，在 ${\large u}{\tiny GS}=0V$ 情况下产生预夹断时的漏极电流定义为 ${I}{\tiny DSS}$ 。

直流输入电阻 ${R}{\tiny GS(DC)}$

${R}{\tiny GS(DC)}$ 等于栅 - 源电压与栅极电流之比，结型管的 ${R}{\tiny GS(DS)}$ 大于 $10^7$ Ω，而MOS管的 ${R}{\tiny GS(DS)}$ 大于 $10^9$ Ω。手册中一般只给出栅极电流的大小
。

交流参数

低频跨导 ${g}{\tiny m}$

${g}{\tiny m}$ 数值的大小表示 ${\large u}{\tiny GS}$ 对 ${i}{\tiny D}$ 控制作用的强弱。在管子工作在恒流区且 ${\large u}{\tiny DS}$ 为常量的条件下， ${i}{\tiny D}$ 的微小变化量 ${\Delta i}{\tiny D}$ 与引起它变化的 ${\large \Delta u}{\tiny GS}$ 之比，称为低频跨导。即
${g}{\tiny m}=\frac{\large \Delta i\tiny D}{{\large \Delta u}{\tiny GS}}{\huge \mid_{\small U\tiny DS=常数}}$
${g}{\tiny m}$ 的单位S(西门子)或mS。 ${g}{\tiny m}$ 是转移特性曲线上某一点的切线的斜率，可通过下式求导而得：
${i}{\tiny D}={I\tiny DSS}{(1-\frac {{\large u}{\tiny GS}}{U\tiny GS(off)})}^2({U\tiny GS(off)}＜{{\large u}\tiny GS}＜0)$ ${i\tiny D}={I\tiny DO}(\frac {\large u\tiny GS}{U\tiny GS(th)}-1)^2$
${g}{\tiny m}$ 与切点的位置密切相关，由于转移特性曲线的非线性，因而 ${i}{\tiny D}$ 越大， ${g}{\tiny m}$ 也越大。

极间电容

场效应管的三个极之间均存在极间电容。通常，栅 - 源电容 ${C}{\tiny gs}$ 和栅 - 漏电容 ${C}{\tiny gd}$ 约为1 ~ 3pF，而漏 - 源电容 ${C}{\tiny ds}$ 约为0.1 ~ 1pF。在高频电路中，应考虑极间电容的影响。管子的最高工作频率 ${f}{\tiny M}$ 是综合考虑了三个电容的影响而确定的工作频率的上限值。

极限参数

最大漏极电流 ${I}{\tiny DM}$

${I}{\tiny DM}$ 是管子正常工作时漏极电流的上限值。

击穿电压

管子进入恒流区后，使 ${i}{\tiny D}$ 骤然增大的 ${\large u}{\tiny DS}$ 称为漏 - 源击穿电压 ${U}{\tiny (BR)DS}$ ， ${\large u}{\tiny DS}$ 超过此值会使管子损坏。
对于结场型效应管，使栅极与沟道间PN结反向击穿的 ${\large u}{\tiny GS}$ 为栅 - 源击穿电压 ${U}{\tiny (BR)GS}$ ；对于绝缘栅型场效应管，使绝缘层击穿的 ${\large u}{\tiny GS}$ 为栅 - 源击穿电压 ${U}{\tiny (BR)GS}$ 。

最大耗散功率 ${P}{\tiny DM}$

${P}{\tiny DM}$ 决定于管子允许的温升。 ${P}{\tiny DM}$ 确定后，便可在管子的输出特性上画出临界最大功耗线；再根据 ${I}{\tiny DM}$ 和 ${U}{\tiny (BR)DS}$ ，便可得到管子的安全工作区
对于MOS管，栅 - 衬之间的电容容量很小，只要有少量的感应电荷就可以产生很高的电压。而由于 ${R}{\tiny GS(DC)}$ 很大，感应电荷难于释放，以至于感应电荷所产生的高压会使很薄的绝缘层击穿，造成管子的损坏。因此，无论是在存放还是在工作电路中，都应为栅 - 源之间提供直流通路，避免栅极悬空；同时在焊接时，要将电烙铁良好接地。

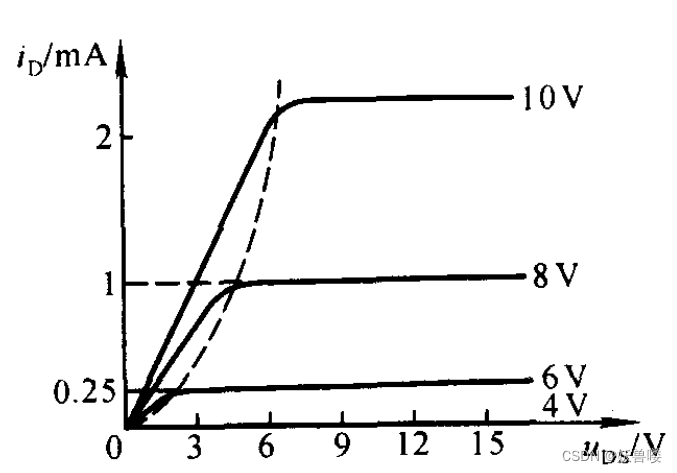

已知某管子的输出特性曲线如下图所示。试分析该管是什么类型的场效应 (结型、绝缘栅型、N沟道、P沟道、增强型、耗尽型)。

解：
从 ${i}{\tiny D}$ 或 ${\large u}{\tiny DS}$ 、 ${\large u}{\tiny GS}$ 的极性可知，该管为N沟道管；从输出特性曲线中开启电压 ${U}{\tiny GS(th)}=4V＞0$ 可知，该管为增强型MOS管；所以该管为N沟道增强型MOS管。

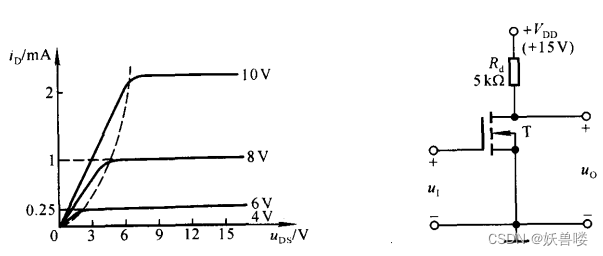

管子T的输出特性曲线与电路分别如下图所示。试分析 ${\large u}{\tiny I}$ 为0V、8V、和10V三种情况下 ${\large u}{\tiny O}$ 分别为多少？

解：
当 ${\large u}{\tiny GS}={\large u}{\tiny I}=0V$ 时，管子处于夹断状态。因而 ${i}{\tiny D}=0$ 。而 ${\large u}{\tiny O}={\large u}{\tiny DS}={V}{\tiny DD}-{\large i}{\tiny D}{R }{\tiny D}={V}{\tiny DD}=15V$ 。
当 ${\large u}{\tiny GS}={\large u}{\tiny I}=8V$ 时，设管子工作在恒流区。则 ${i}{\tiny D}=1mA$ ，因此 ${\large u}{\tiny O}={\large u}{\tiny DS}={V}{\tiny DD}-{\large i}{\tiny D}{R }{\tiny D}=(15-1*5)V=10V$ 大于 ${\large u}{\tiny GS}-{U}{\tiny GS(th)}=(8-4)V=4V$ ，说明假设成立，管子工作在恒流区。
当 ${\large u}{\tiny GS}={\large u}{\tiny I}=10V$ 时，若认为管子工作在恒流区，这 ${i}{\tiny D}$ 约为2.2mA。因而 ${\large u}{\tiny O}=(15-2.2*5)V=4V$ 。但是， ${\large u}{\tiny GS}=10V$ 时的预夹断电压为
${\large u}{\tiny DS}={\large u}{\tiny GS}-{U}{\tiny GS(th)}=(10-4)V=6V$
${\large u}{\tiny DS}$ 小于d - s在 ${\large u}{\tiny GS}=10V$ 时的预夹断电压，说明管子已不工作在恒流区，而是工作在可变电阻区。从输出特性曲线可得 ${\large u}{\tiny GS}=10V$ 时d - s间的等效电阻为
${R}{\tiny DS}=\frac{\large U\tiny DS}{\large I\tiny D}≈\frac{3}{1*10^{-3}}Ω=3kΩ$ 所以 ${\large u}{\tiny O}=\frac{R\tiny DS}{{R\tiny d}+{R\tiny DS}}*{V}{\tiny CC}≈\frac{3}{5+3}*15V≈5.6V$

电路如下图所示，场效应管的夹断电压 ${U}{\tiny GS(off)}=-4V$ ，饱和漏极电流 ${I}{\tiny DSS}=4mA$ 。试问为保证负载电阻 ${R}{\tiny L}$ 上的电流为恒流， ${R}{\tiny L}$ 的取值范围应为多少？
电路图

解：
从电路图可知， ${\large u}{\tiny GS}=0V$ ，因而 ${i}{\tiny D}={I}{\tiny DSS}=4mA$ 。并且 ${\large u}{\tiny GS}=0V$ 时的预夹断电压 ${\large u}{\tiny DS}={\large u}{\tiny DS}-{U}{\tiny GS(th)}=[0-(-4)]V=4V$ ，而
${\large u}{\tiny DS}={V}{\tiny DD}-{i\tiny D}{R\tiny L}$ 所以保证 ${R}{\tiny L}$ 为恒流的最大输出电压 ${U}{\tiny omax}=({V\tiny DD}-4)V=8V$ 输出电压范围为0 ~ 8V，负载电阻 ${R\tiny L}$ 的取值范围为
${R}{\tiny L}=\frac{\large U\tiny O}{\large I\tiny DSS}=0 ~ 2kΩ$
