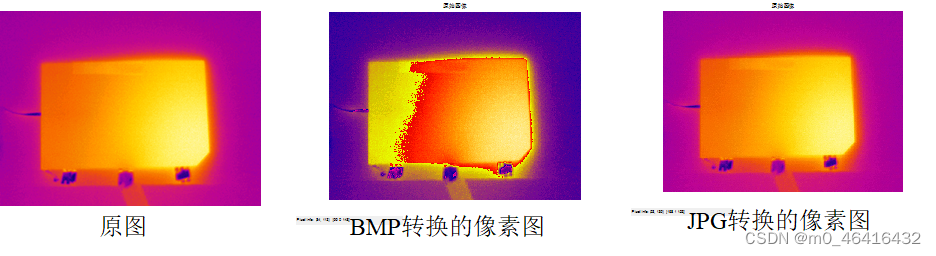

红外热成像仪是把物体表面的红外辐射转换成可见图像的装置，其最终表达形式是红外热图[1]。因为一张热成像图片上只能直观显现温度的相对分布，无法具体获得温度的数据，因此要利用MATLAB进行后续的操作。一张热成像图为彩色图片，不同像素点的颜色代表着不同的温度，白色到黑色为高温到低温，即颜色越亮代表温度越高。热成像仪导出的图像格式为*.BMP，是一种位图，但在MATLAB将其转换为像素图易产生噪点，十分影响后续的温度提取，因此要先将BMP格式转换为JPG格式。

转换图片格式

以福禄克的Ti400型号得到的JPG图像为例，其分辨率为480×640，即在软件中得到的矩阵大小为480行，640列，矩阵数据格式为uint8,矩阵的元素值区间为[0，255]。处理后的图像为RGB格式，具有三个颜色通道。

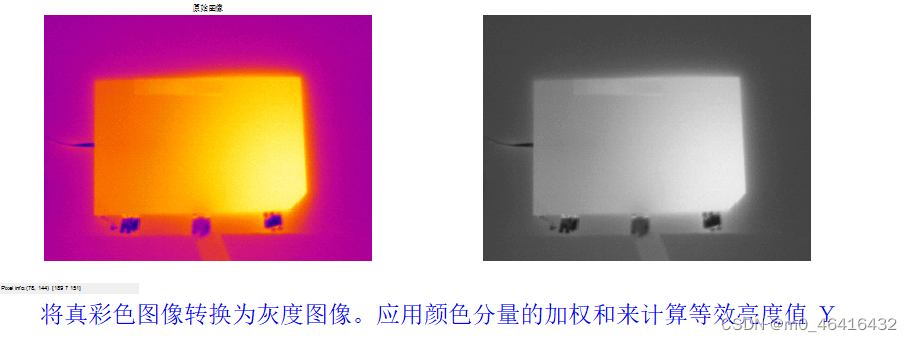

提取图片像素信息转换为灰度图

一般认为，像素点的灰度值与一定范围的温度存在线性关系。因此，首先将彩色图像转成灰度图，转换的方法是将彩色图像中三个颜色通道的数值通过加权来计算。如下式所示

$Y=\omega_rM_r+\omega_gM_g+\omega_bM_b$

式中，ωi为不同颜色通道的权重，Mi为所提取的不同颜色通道的矩阵，r，g，b分别代表红、绿、蓝三个颜色通道。本文使用的权重大小为较经典的值：ωr＝0.299，ωg＝0.587，ωb=0.114。

（图片注释有误，实为伪彩色图片）

为了得到实际温度值和图像灰度值之间对应的线性关系，通过待定系数法确定参数值。先在热成像仪软件中读取温度值范围，取最大值Tmax和最小值Tmin，与灰度图像中的最大值Ymax和最小值Ymin分别对应，按照公式(2~3)计算可以确定T=kY+b的系数。

$k=\frac{T_{max}-T_{min}}{Y_{max}-Y_{min}}$

$b=T_{max}-kY_{max}$

将得到的线性关系再用来计算灰度图上每一点的温度，即可完整提取出图片上的温度数据。

绘制3D温度云图

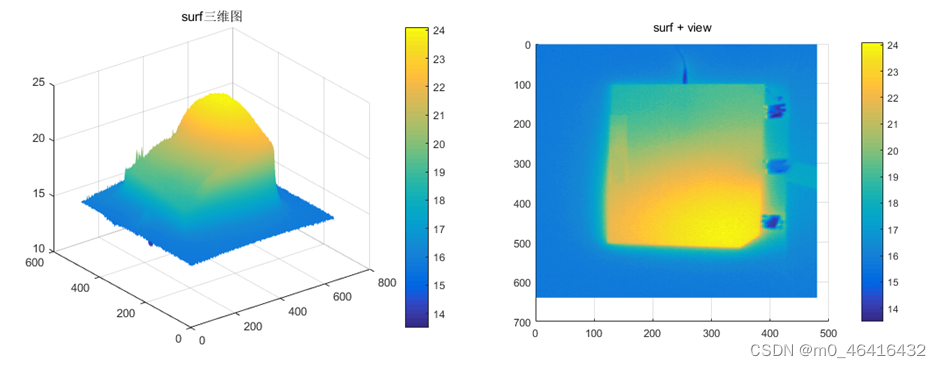

左图为3-D温度云图，能较好地显现出分析对象的温度分布。右图为MATLAB绘制的温度分布图，与热成像图对比，发现十分相似，证明了操作的准确性。

筛选温度（将环境与分析对象的温度区分开）

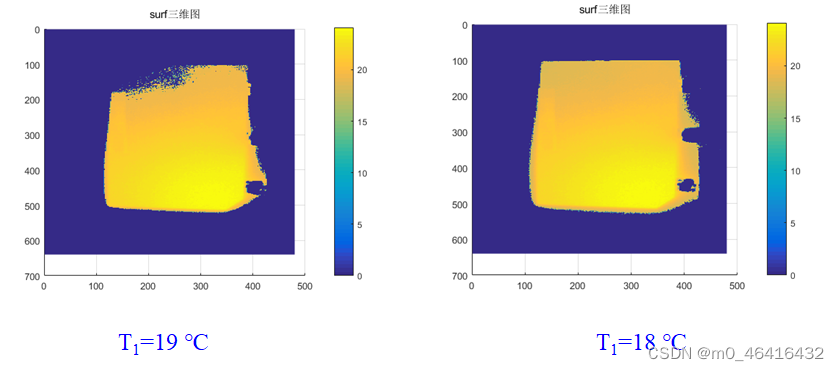

为了计算分析对象的均温，需要将对象上的温度筛选出来。虽然本文采用的分析对象是个比较规则的物体，可以通过截取图片的方法只保留需要的部分，但是该方法在面对数量较多的图片时就比较繁琐。采用温度判断法，判断的温度界限T1作为区分分析对象和环境的温度，可以显著地将分析对象从整张图片中分离，如图所示。将保留的温度部分数据进一步处理，就可以计算得到分析对象的均温。

当然，不同的温度界限筛选的效果不一，可以自己进行合理选择。将筛选后图片上所有温度相加除以次数即为平均温度。

附录相关MATLAB代码一份

clear;clc;close all;
%读取一张图片，并显示
original_picture=imread('D:\Desktop\2.jpg');
figure(1);
imshow(original_picture);
impixelinfo;
title('原始图像')
r = original_picture(:,:,1);
g = original_picture(:,:,2);
b = original_picture(:,:,3);
I = .299*r + .587*g + .114*b;   % 转灰度图r
figure(2)
imshow(I)
I_1=im2double(I);
max_temp=max(max(I_1));
[x y]=find(I_1==max(max(I_1)));
I_1(x,y);
min_temp=im2double(min(min(I)));
k = (24.1 - 13.5)/(max_temp - min_temp);% k = (28.9 - 28.73)/(t1 - t2);
b = 24.1 - k*max_temp;% b = 28.9 - k*t1;    % 得到灰度与温度的线性关系
k=im2double(k);
b=im2double(b);
temp=k*I_1+b;
temp(x,y);
figure(3)
surf(temp)
shading interp
colorbar
title('surf三维图');


figure(4)          % surf3维图利用view调整视图
surf(temp)
shading interp
colorbar
view([90, 90]);     % 调整试图位置
title('surf + view');

i=0;j=0;k=0;
temp_fil=zeros(480,640);
for i=1:1:480
    for j=1:1:640
        if temp(i,j)<=18%18是给定的筛选用的界限温度，可以自己选择大小
            temp_fil(i,j)=0;
        else
            temp_fil(i,j)=temp(i,j);
            k=k+1;
        end
    end
end
figure(5)
surf(temp_fil)
shading interp
colorbar
view([90, 90]);
title('surf三维图');


%温度平均值

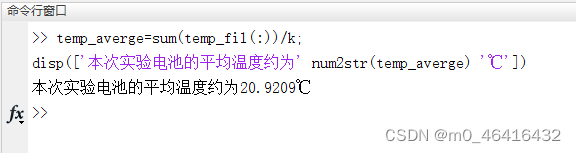

temp_averge=sum(temp_fil(:))/k;
