1 asc数据说明

许多点云数据是asc或txt数据格式，asc（ascii）即文本文件，数据已可视化的文本存储。在点云数据处理时，常面临数据格式转换问题，比如说需要转换成pcd或ply数据格式。

2 pcd、ply数据说明

2.1 pcd数据

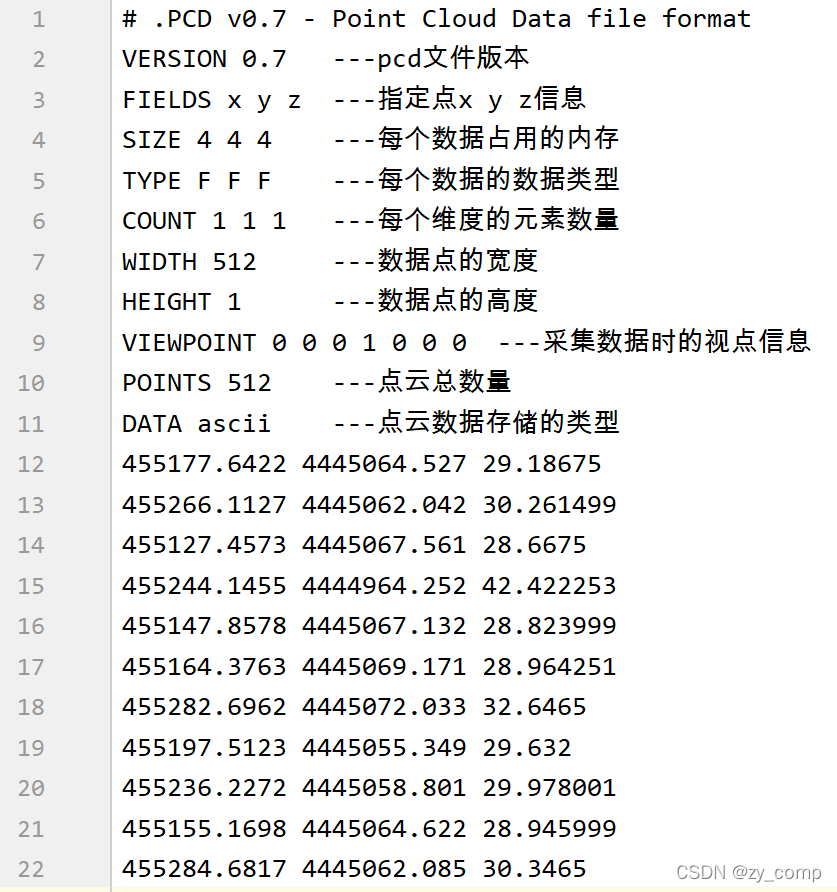

pcd是点云数据(一个三维坐标系中的一组向量的集合)的一种格式，例如下图数据模式：数据前几行分别为:VERSION 0.7、FIELDS x y z、SIZE 4 4 4、TYPE F F F、COUNT 1 1 1、WIDTH 512、HEIGHT 1、VIEWPOINT 0 0 0 1 0 0 0、POINTS 512、DATA ascii。pcd前十行数据分别表示：pcd文件版本、指定点x y z信息、每个数据占用的内存、每个数据的数据类型、每个维度的元素数量、数据点的宽度、数据点的高度、采集数据时的视点、点云总数量、点云数据存储的类型。

2.2 ply数据

ply文件格式是Stanford大学开发的一套三维mesh模型数据格式。ply文件结构：文件头加上元素数据列表。头文件主要描述文件类型、格式与版本、元素类型、元素属性等信息。数据格式样例如下图。

3 数据格式转换

数据转换思路：读取txt和asc数据文件，运用open3d库的o3d.io.write_point_cloud（）函数实现数据转化和数据存储。（txt数据和asc数据文件读取方式相同）

import numpy as np
import open3d as o3d

## 数据读取
np.set_printoptions(suppress=True) # 取消默认的科学计数法
Data1 = np.loadtxt('xxxxx.txt',dtype=np.float,skiprows=1,
                   delimiter=' ',usecols=(0,1,2),unpack=False)
## open3d数据转换
pcd = o3d.geometry.PointCloud()
pcd.points = o3d.utility.Vector3dVector(Data1)
# print(np.asarray(pcd.points))
o3d.visualization.draw_geometries([pcd])
## 保存成ply数据格式
o3d.io.write_point_cloud('xxx.ply',pcd,write_ascii=True) # ascii编码
o3d.io.write_point_cloud('xxx.ply',pcd,write_ascii=False) # 非ascii编码
## 保存成pcd数据化格式
o3d.io.write_point_cloud('xxx.pcd',pcd,write_ascii=True) # ascii编码
o3d.io.write_point_cloud('xxx.pcd',pcd,write_ascii=True) # 非ascii编码
