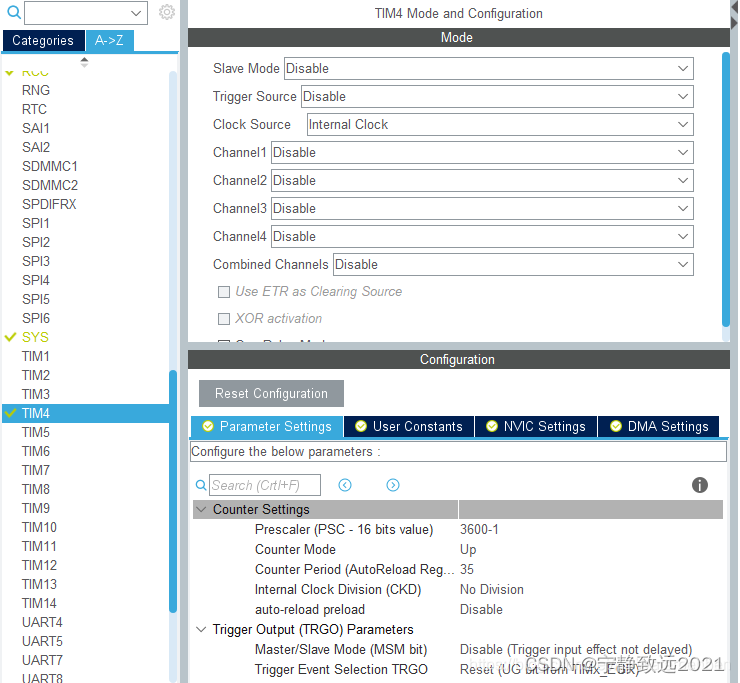

- 4.使能定时器4，预分频系数为3600-1，对应的分频频率为20KHz，不懂的回到上面去看定时器设置解析，自动重载值设置为35，得到超时时间1750us。

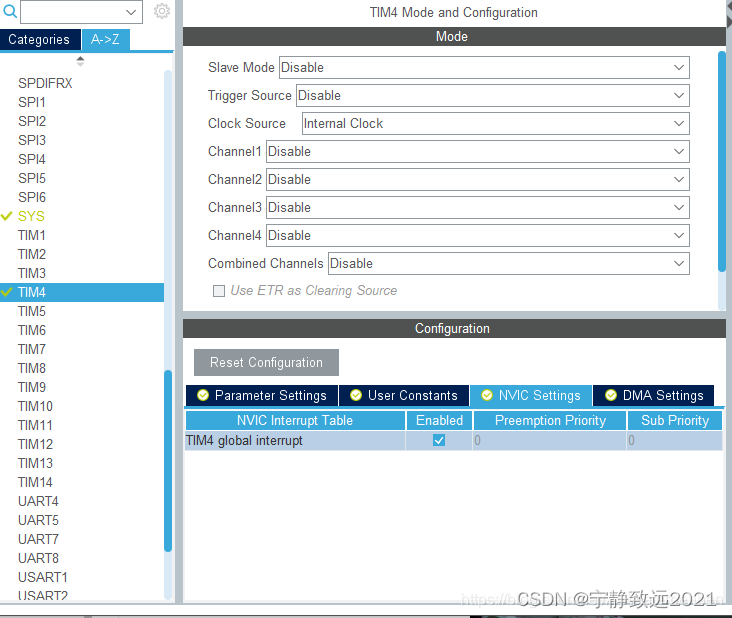

- 5.使能定时器中断

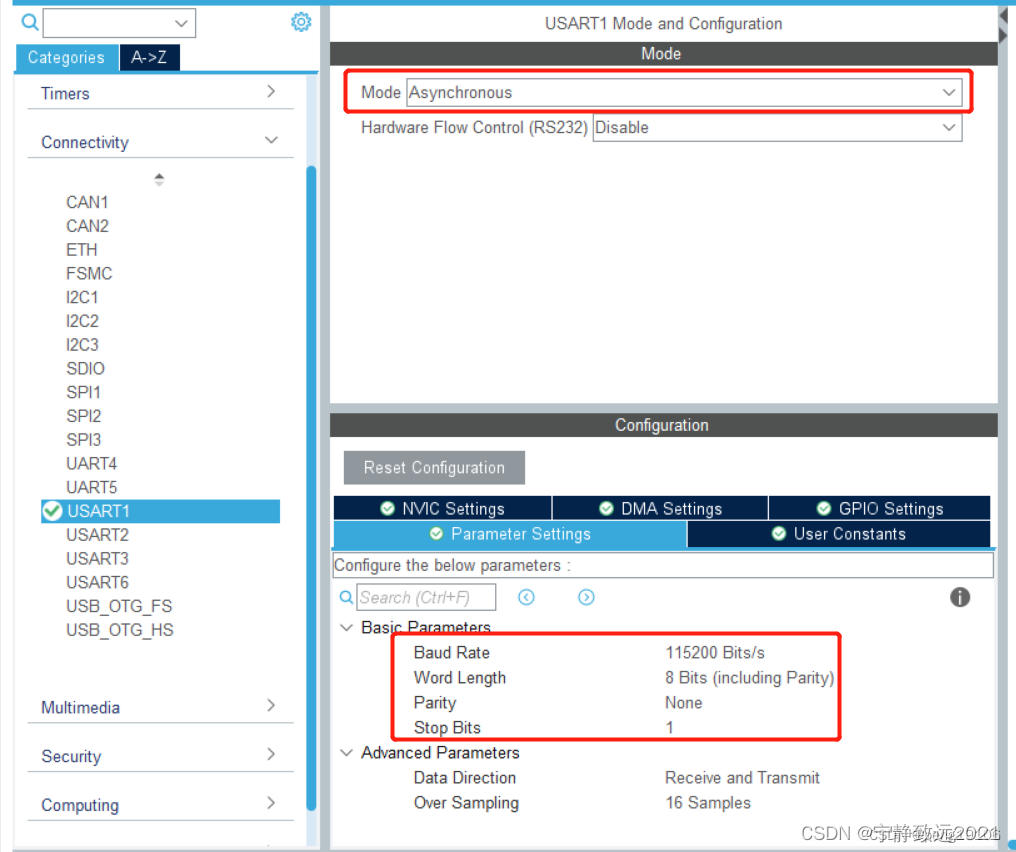

- 6.配置串口2，选择异步通信后参数设置为115200,8，NONE，1
- 7.使能串口中断

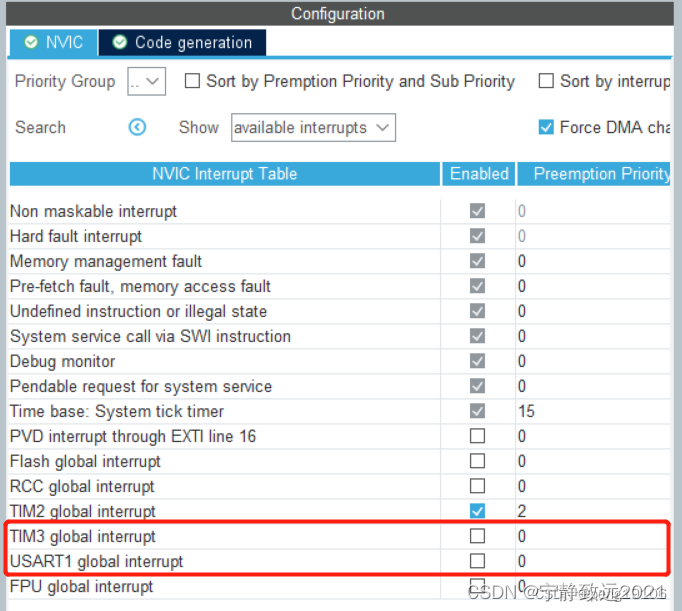

- 8.配置中断优先级，定时器中断优先级低于串口中断即可

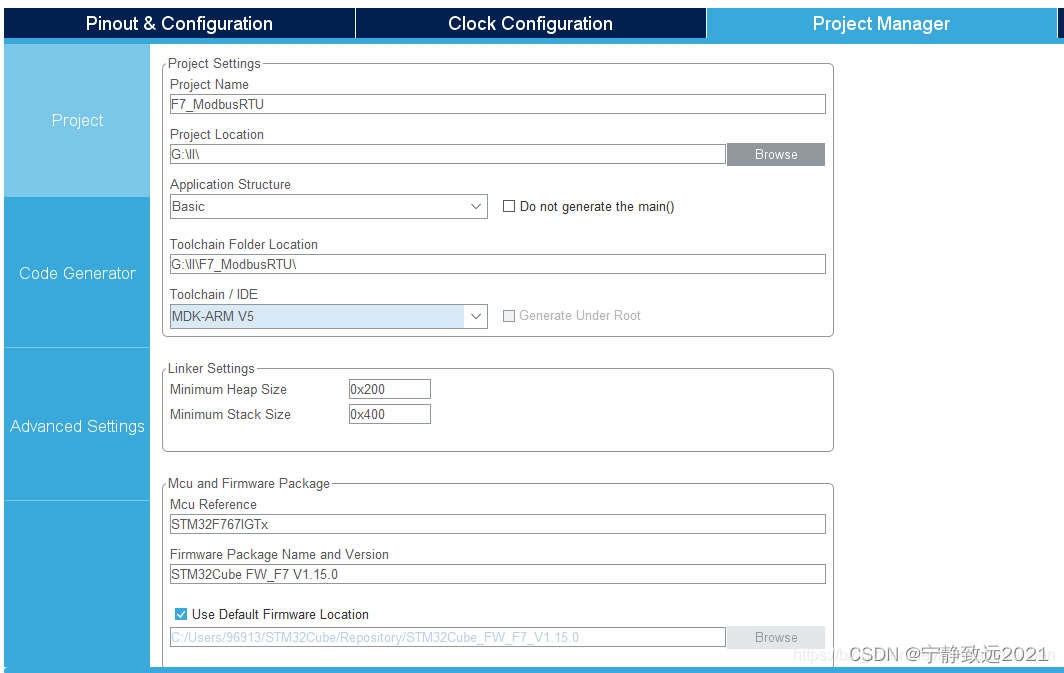

- 9.配置项目参数并分离头文件和c文件后生成代码。
- 10.打开freeModbus代码包的demo文件夹，新建一个名为STM32MB的文件夹，之后将BARE文件夹内所有内容复制到STM32MB文件夹下，复制完成如图

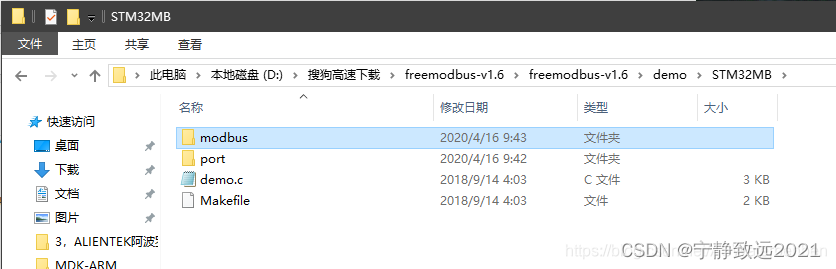

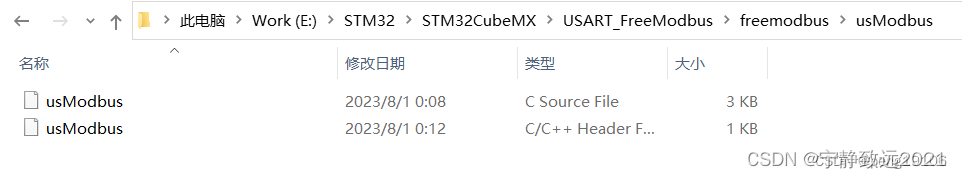

- 11.回到freeModbus代码包，复制整个modbus文件夹也粘贴到STM32MB文件夹内，完成效果如图

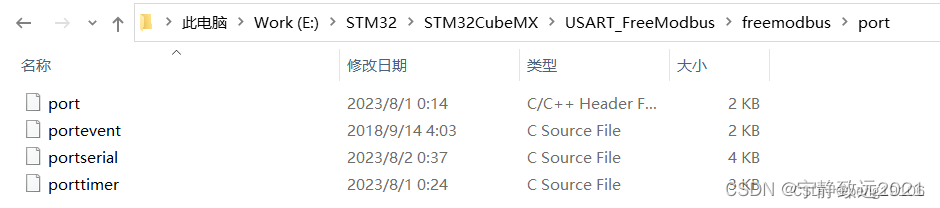

- 12.将STM32MB文件夹移动到stm32cubeMX生成的工程目录下，如图

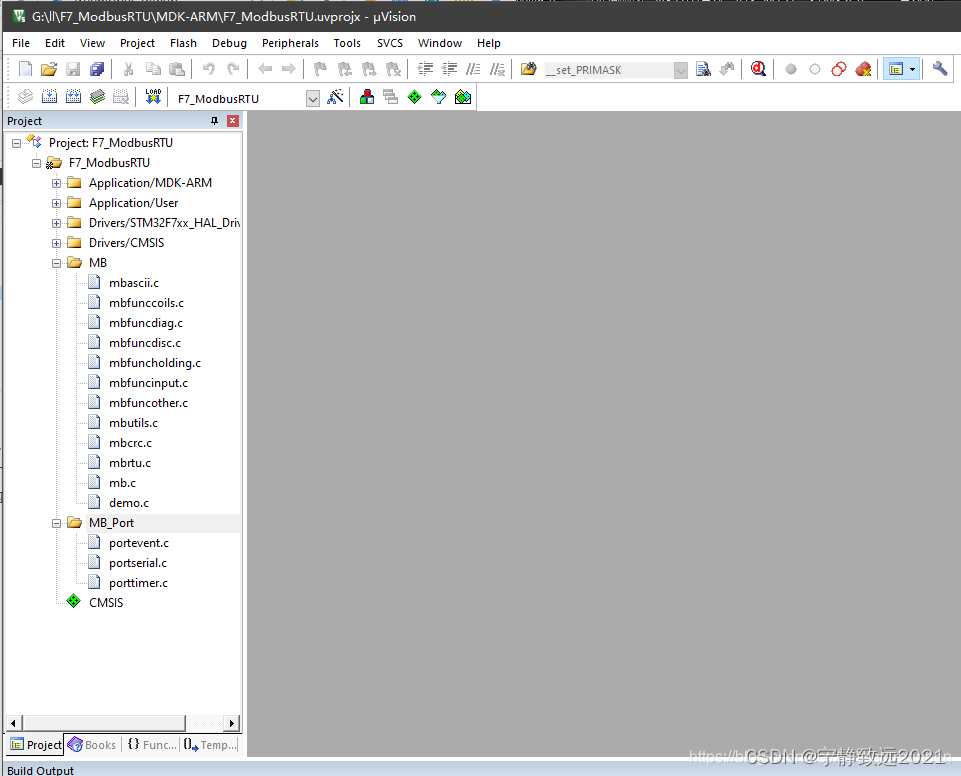

- 13.打开工程，引入STM32MB内的所有头文件，并新建名为MB和MB_Port的组，
- 14.修改demo.c文件夹的main函数名为host，编译不报错即可开始修改，如图所示
- 15.修改MB_Port下的portserial.c文件（串口设置）
- 16.修改MB_Port下的porttimer.c文件（定时器设置）

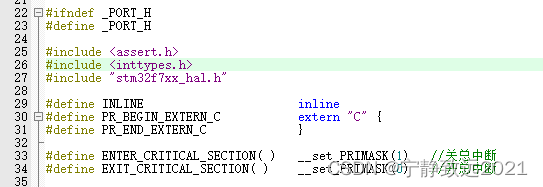

- 17.修改完Modbus与stm32的接口文件之后要在port.h文件内定义总中断
- 18.串口及定时器中断修改
- 19.modbus功能处理

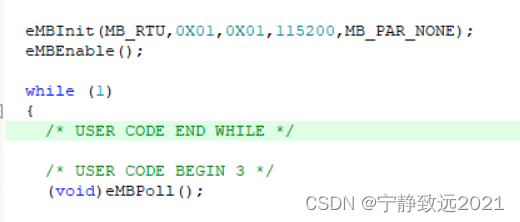

- 20.modbus启动

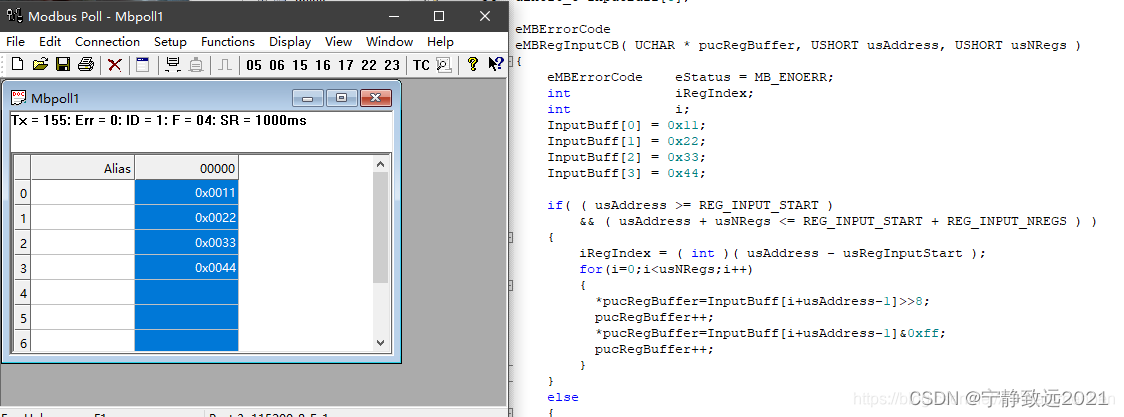

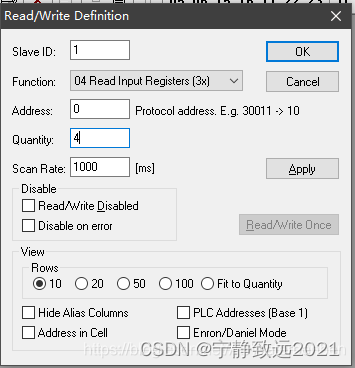

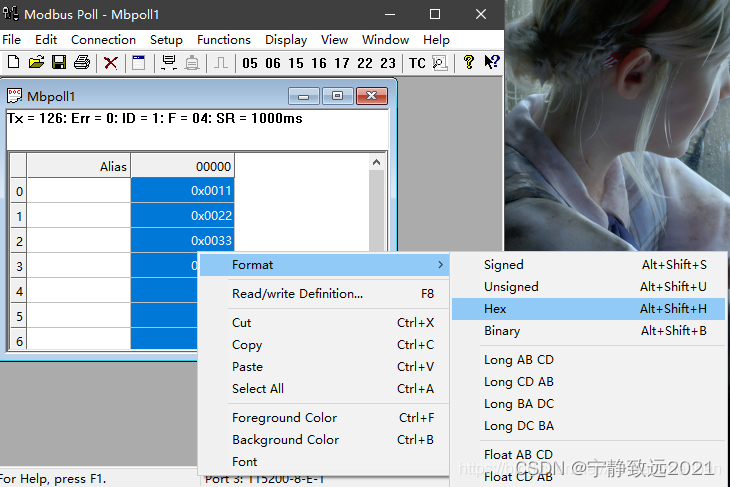

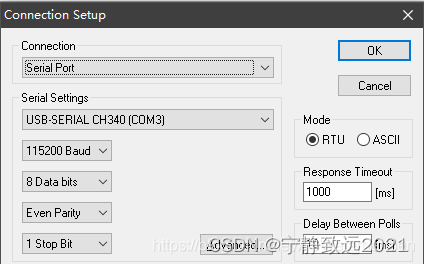

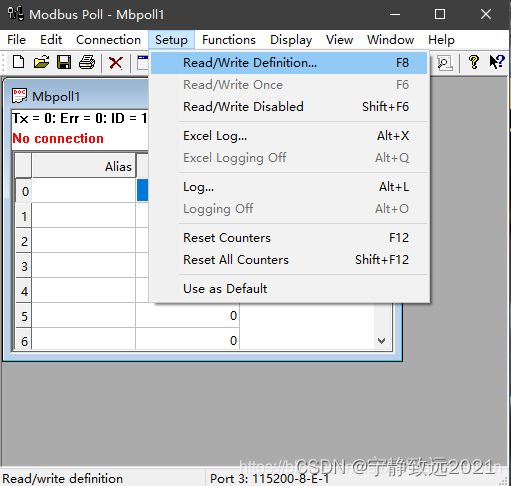

- 21.modbus测试
- Chapter2 基于STM32CubeMX+STM32F407ZGT6+FreeRTOS+freeMODBUS_RTU的移植
- Chapter3 基于CubeMX+STM32F405RGT6+freeMODBUS_RTU的移植
- Chapter4 STM32CubeMX | STM32 HAL库移植FreeModbus详细步骤
- Chapter5 STM32 移植FreeModbus详细过程
- （重点）Chapter6 【freeModbus】STM32之HAL库移植笔记(避坑主要内容之一)
- Chapter7 【stm32】FreeModbus 介绍 + 移植stm32f103 HAl库
- Chapter8 特别注意
- Chapter9 个人移植总结
- FreeModbus V1.6 主机使用说明
FreeModbus源码结构分析
原文链接：https://blog.csdn.net/qq_36072849/article/details/124085920
目录结构
【demo】-各种平台的例程
【doc】-文档资料
【modbus】-核心源码
【tools】-相关工具
FreeModus的移植主要用到…\modbus目录和 …\demo\BARE目录下的内容
【modbus】文件夹直接导入到项目，基本不需要修改
【demo\BARE】文件夹下的demo.c是一个最基本的后台演示，主要实现协议栈的初始化、激活和运行，根据实际项目需求，实现对每个modbus功能码的处理逻辑。
port目录下是实现modbus协议栈的底层驱动支持
portevent.c 事件驱动
portserial.c 串口驱动
porttimer.c t3.5定时器驱动
其中portevent.c不用修改；portserial.c实现对应MCU下串口相关配置，包括端口初始化和中断配置，中断处理函数；porttimer.c 实现t3.5定时器初始化和相应的中断处理函数
协议栈内容主要参考解读mb.c，以RTU模式为例：
协议栈主要功能函数通过函数指针实现定义：
case MB_RTU:
pvMBFrameStartCur = eMBRTUStart; //开启串口接收中断，开启t3.5
pvMBFrameStopCur = eMBRTUStop; //关闭串口中断，关闭t3.5
peMBFrameSendCur = eMBRTUSend; //发送数据，激活串口发送状态机
peMBFrameReceiveCur = eMBRTUReceive; //处理接收事件
pvMBFrameCloseCur = MB_PORT_HAS_CLOSE ? vMBPortClose : NULL;
pxMBFrameCBByteReceived = xMBRTUReceiveFSM; //串口接收状态机
pxMBFrameCBTransmitterEmpty = xMBRTUTransmitFSM;//串口发送状态机
pxMBPortCBTimerExpired = xMBRTUTimerT35Expired; //t3.5超时处理
eStatus = eMBRTUInit( ucMBAddress, ucPort, ulBaudRate, eParity );
break;

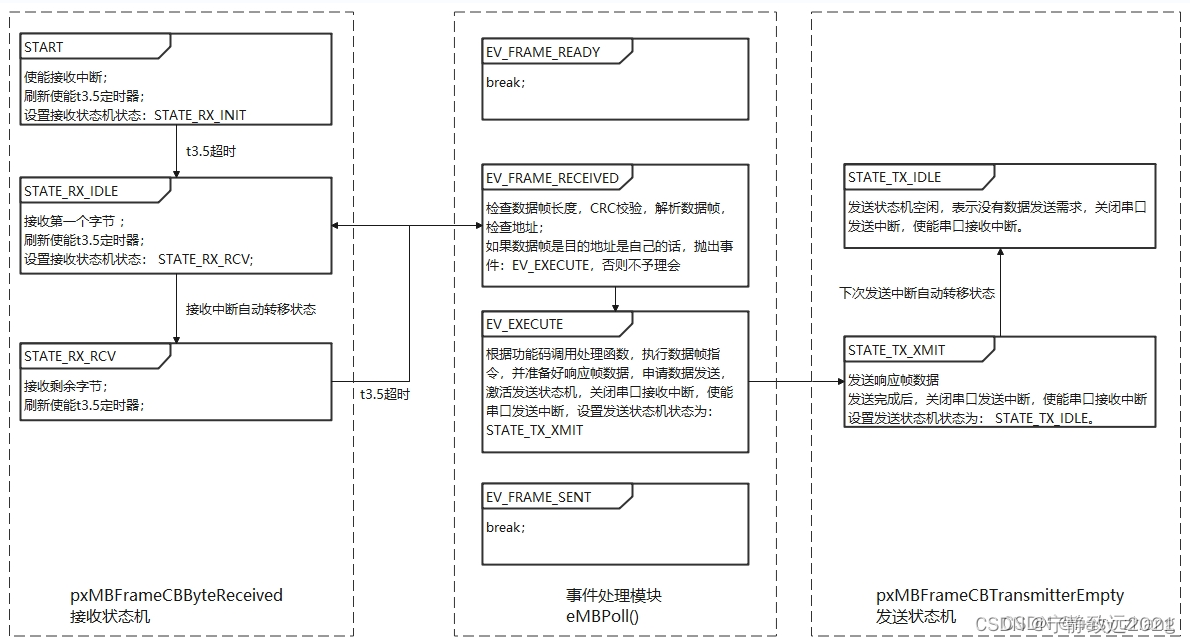

freemodbus基本是通过状态机+事件机制的巧妙结合实现协议栈的稳定运行。

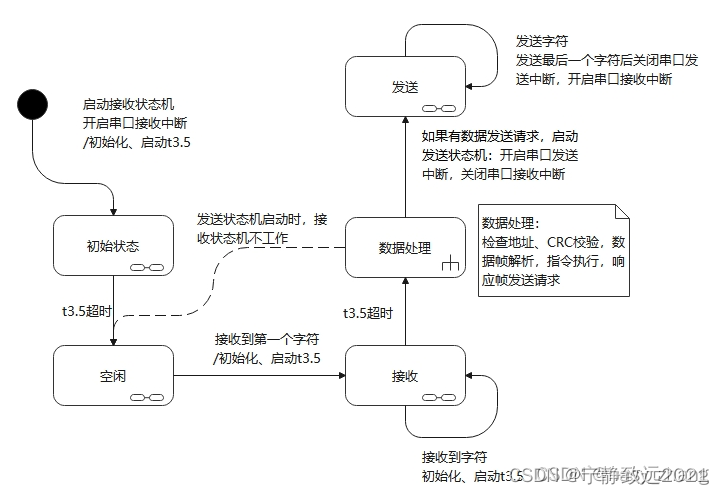

协议栈主要运行流程
t3.5定时器在整个协议栈运行过程中扮演者重要的角色
[keil] Error: L6218E: Undefined symbol __aeabi_assert (referred from xxx.o).
原文链接：https://blog.csdn.net/qq_29246181/article/details/128777718
一、原因：引用#include <assert.h> 断言功能缺失
未定义的符号__aeabi_assert,原因是keil没有添加依赖项，请按图添加即可。
Compiler–I/O–STDERR
二、 官方解答
适用于:Arm编译器6,Keil MDK
保密性:客户非机密性
本知识库文章中的信息适用于:
Keil MDK 5
Arm编译器5
Arm编译器6
Arm MicroLIB C库
(1) 症状
使用Arm Compiler 6(或Arm Compiler 5)构建项目会产生以下链接错误:
Error: L6218E: Undefined symbol __aeabi_assert (referred from *.o)
(2)导致

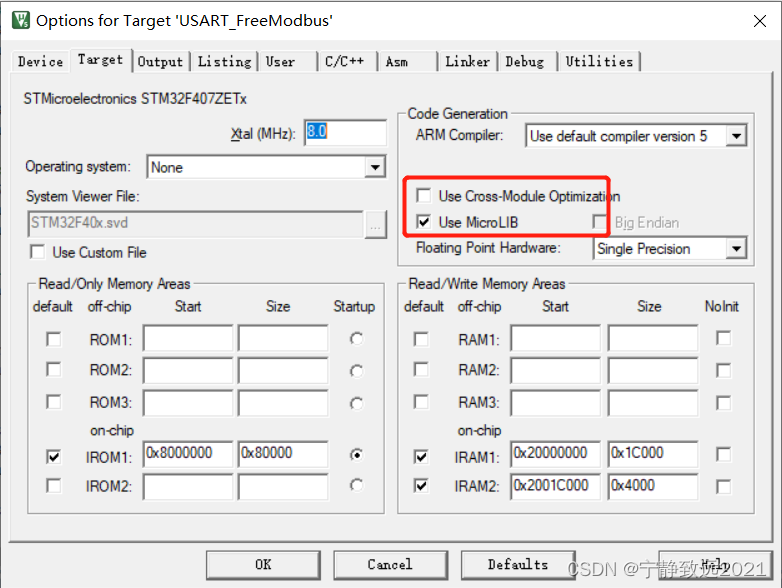

如果在Target选项卡上的Project -> Options for Target ->下选择Use MicroLIB，可能会出现“Error: L6218E: Undefined symbol __aeabi_assert…”。
Microlib是一个独立的、比ARM标准C库更小的库。
为了节省大小，Arm MicroLIB C库不支持或实现几乎所有与操作系统交互的函数，例如abort()、exit()或assert()等函数。
(3)解决
有几个选项可以解决这个问题:
-

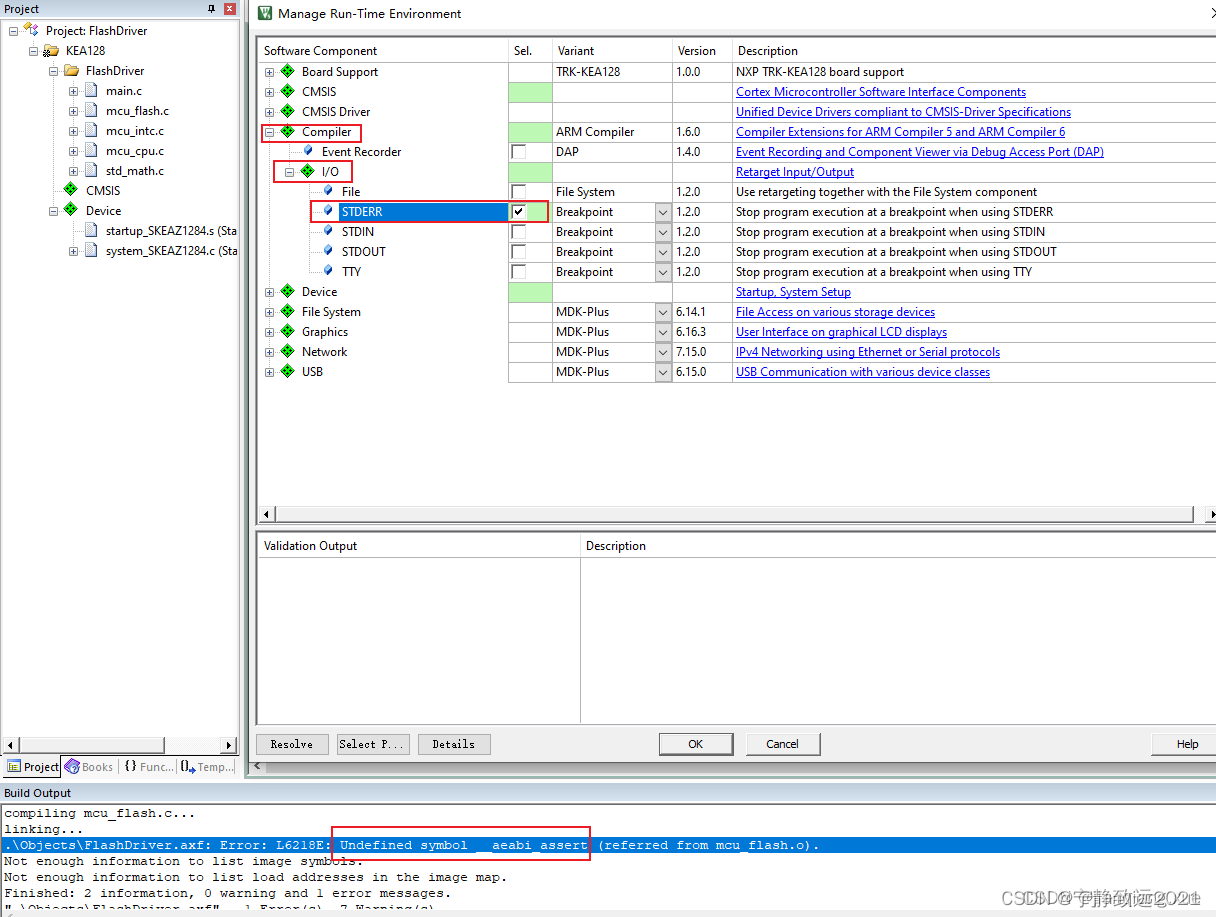

使用µVision中的Keil::ARM_Compiler Pack:

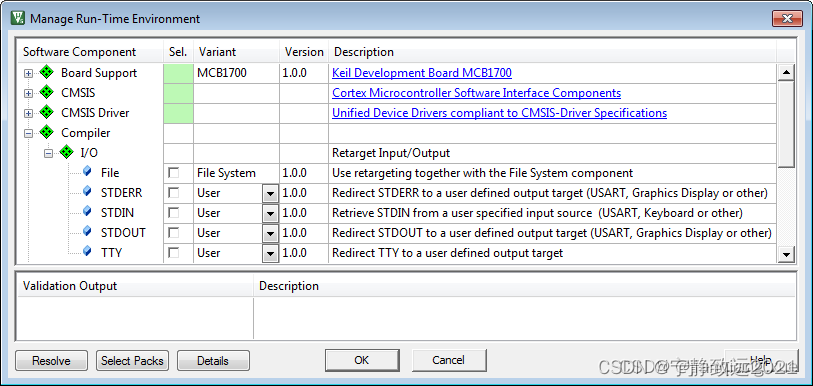

打开“管理运行时环境”对话框，展开“编译器-> I/O”。
-
在STDERR旁边，选中复选框。在变体列中，选择ITM。
单击OK关闭对话框。 -
启用该软件组件包括Project Window的Compiler部分中的retarget_io.c文件。retarget_io.c文件包含一个__aeabi_assert()函数，
如下所示:
__attribute__((weak,noreturn))
void __aeabi_assert (const char *expr, const char *file, int line) {
char str[12], *p;
fputs("*** assertion failed: ", stderr);
fputs(expr, stderr);
fputs(", file ", stderr);
fputs(file, stderr);
fputs(", line ", stderr);
p = str + sizeof(str);
*--p = '\0';
*--p = '\n';
while (line > 0) {
*--p = '0' + (line % 10);
line /= 10;
}
fputs(p, stderr);
abort();
}
__attribute__((weak))
void abort(void) {
for (;;);
}
或者在main.c中定义
void __aeabi_assert(const char *x1,const char *x2,int x3)
{
}
#endif
（重点）Chapter0 移植Freemodbus到STM32(基于CubeMX,HAL库)-避坑篇
原文链接：https://blog.csdn.net/xq1998/article/details/123707792
具体Freemodbus移植到STM32步骤参考：
STMC2CubeMX | STM32 HAL库移植FreeModbus详细步骤
FreeModbus+STM32 +HAL库 无操作系统移植 （已在正点原子阿波罗F429开发板上移植成功）
移植过程各路网站上都比较多，具体可参考以上链接内容。把思路和步骤记录一下：
①下载复制Freemodbus库；
② 使用CubeMX生成工程，需要注意配置串口、timer，NVIC优先级串口高于timer，需要用到中断，但不需要生成IRQHandle（移植中有手动添加）

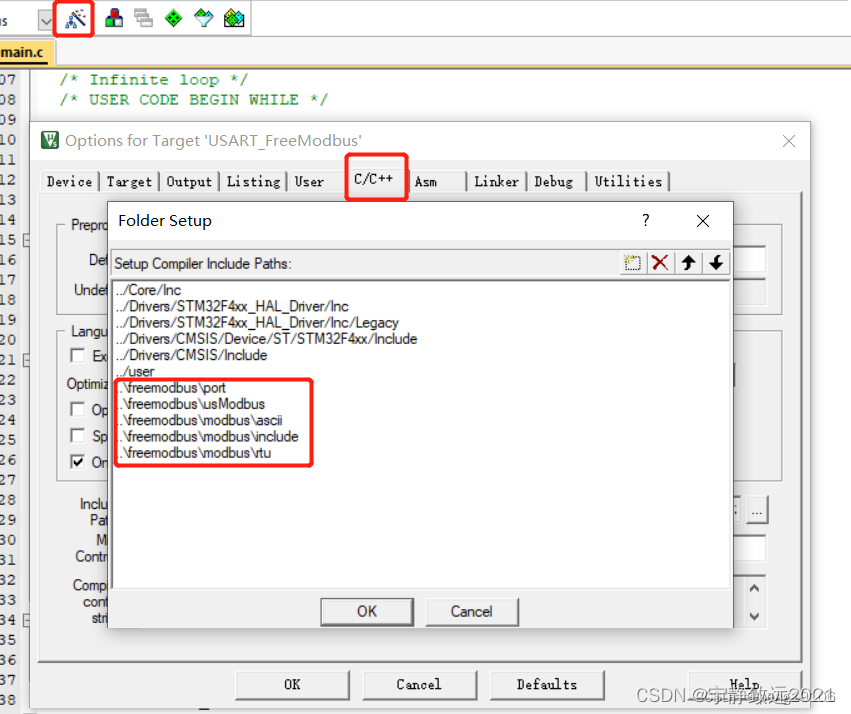

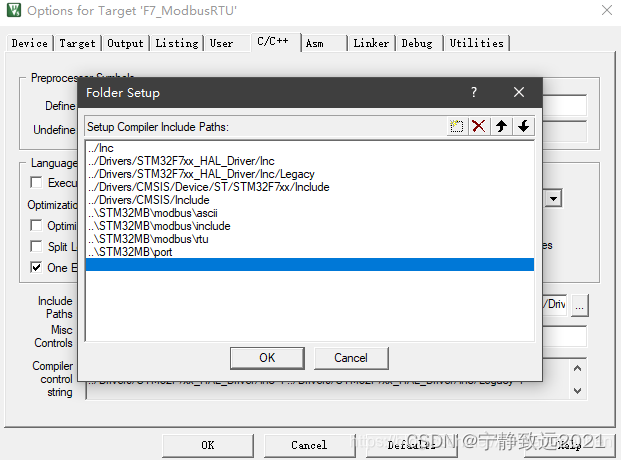

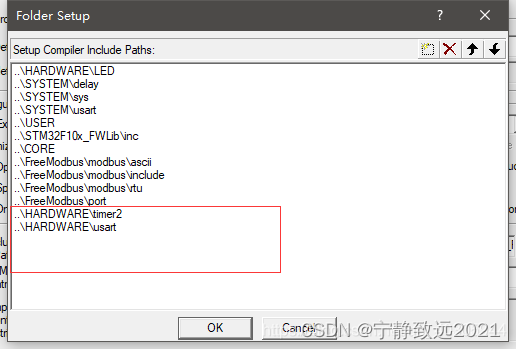

③添加Freemodbus中相关.c.h文件到工程，设置中配置c++ include目录
④移植的核心在于port.c,portserial.c,porttimer.c,portevent.c 四个文件的修改与配置；其中配置serial与time是关键，需修改portserial.c与porttimer.c,操作时，只需要修改为需要的串口和timer即可，其他内容不需要动。
⑤如果用到485收发芯片，需要添加收发控制端代码（具体可以参考下边问题1种内容）
⑥根据需要配置port.c文件，如果初步测试，不用修改
⑦编译下载，然后就可以测试了
整个移植过程其实不是太复杂（站在前人基础上），但还是容易出现一些问题，在此仅个人移植存在的问题，踩过的坑在这里记录一下
（1）Freemodbus移植到TTL的USART1可行，但改为485的USART2不行
具体和端口没关系，主要问题是端口使用到485芯片，需要有收发控制端的配置，并在适当时候打开即可；
这个问题具体操作是修改portserial.c文件中 vMBPortSerialEnable函数内容，添加打开接收或者打开发送控制端，具体需要根据芯片及接法有关。
/* ------------- Start implementation -------------------------*/
void vMBPortSerialEnable( BOOL xRxEnable, BOOL xTxEnable )
{
if(xRxEnable)
{
__HAL_UART_ENABLE_IT(&huart2, UART_IT_RXNE);// 使能接收非空中断
HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_RESET); //MAX485操作 低电平为接收模式
}
else
{
__HAL_UART_DISABLE_IT(&huart2, UART_IT_RXNE);// 禁能接收非空中断
}
if(xTxEnable)
{
HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_SET); //MAX485操作 高电平为发送模式
__HAL_UART_ENABLE_IT(&huart2, UART_IT_TXE); // 使能发送为空中断
}
else
{
__HAL_UART_DISABLE_IT(&huart2, UART_IT_TXE); // 禁能发送为空中断
}
}
（2）485-Modbus 通讯 Timeout，数据发送不全或者结尾总是0xFF
这个问题的在不使用485芯片上一般不出现，在使用到485芯片的时候就比较明显，根源在于收发过程切换。仔细调试发现，MCU已经将数据传输出去，TTL口数据已经正常，但到485芯片后就出错，主要是MCU从发送到接收的转换太快，数据还没发送完全就将485的收发端口从发送转换为接收，造成最后一个字节数据没有从485芯片传输出去，造成出错。修改也比较简单，在切换之前进行适当延时，确保数据发送完成后在进行切换收发使能端口状态，即可解决。通过多方测试，感觉加到 cBOOL xMBRTUTransmitFSM( void )比较合适：增加语句【while(i<RS485_swtict_delay) i++; 】即可，具体位置看代码吧，其实加到相应的串口中断中也可以，不过可能影响效率。
关于RS485_swtict_delay 设置多大合适呢
经测试的波特率115200时，1000左右即可；波特率9600时，13000左右；这个延时时间与芯片延时有关系，具体以测试为准。
BOOL xMBRTUTransmitFSM( void )
{
BOOL xNeedPoll = FALSE;
uint16_t i = 0;
assert( eRcvState == STATE_RX_IDLE );
switch ( eSndState )
{
/* We should not get a transmitter event if the transmitter is in
* idle state. */
case STATE_TX_IDLE:
/* enable receiver/disable transmitter. */
vMBPortSerialEnable( TRUE, FALSE );
break;
case STATE_TX_XMIT:
/* check if we are finished. */
if( usSndBufferCount != 0 )
{
xMBPortSerialPutByte( ( CHAR )*pucSndBufferCur );
pucSndBufferCur++; /* next byte in sendbuffer. */
usSndBufferCount--;
}
else
{
xNeedPoll = xMBPortEventPost( EV_FRAME_SENT );
/* Disable transmitter. This prevents another transmit buffer
* empty interrupt. */
*
// ********看这里***** ↓ 边是重点
while(i<RS485_swtict_delay) i++; //补充延时
// ********看这里***** ↑ 边是重点
vMBPortSerialEnable( TRUE, FALSE );
eSndState = STATE_TX_IDLE;
}
break;
}
return xNeedPoll;
}
（重点）Chapter1 基于STM32CubeMX移植freeModbus RTU（从站）
原文链接：https://blog.csdn.net/ASWaterbenben/article/details/105549750
困惑了将近一年多的ModbusRTU在我昨天穷极无聊给自己定目标的情况下搞出来了，以前移植不出来主要原因就是基本功不扎实，没有进一步理解串口和定时器配置的原理，一通操作，移植完之后就Timeout，接下来就分享一下我是怎么从0开始移植这个协议的。
项目已上传码云，文章底部有链接！
1.需要的材料
STM32开发板一块，不限型号

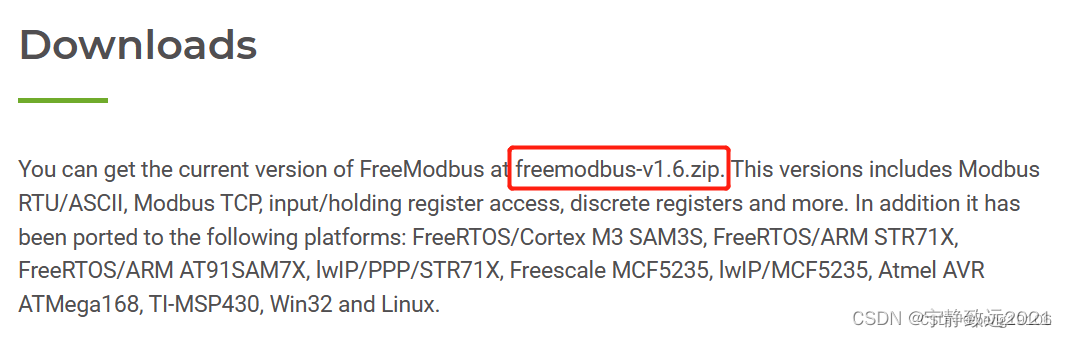

freeModbus包可进入后方链接下载（Modbus官方源码包）
STM32CubeMX
2.操作步骤
操作之前先讲两个主要问题
1.串口设置问题
MoubusRTU移植到stm32平台通信是通过串口进行通信，主要是需要串口进行收发，所以发送中断时必须的，在波特率设置问题上是和定时器相关联，在mbrtu.c文件的eMBRTUInit函数里具体说明了串口波特率和定时器设置的关系
eMBErrorCode
eMBRTUInit( UCHAR ucSlaveAddress, UCHAR ucPort, ULONG ulBaudRate, eMBParity eParity )
{
eMBErrorCode eStatus = MB_ENOERR;
ULONG usTimerT35_50us;
( void )ucSlaveAddress;
ENTER_CRITICAL_SECTION( );
/* Modbus RTU uses 8 Databits. */
if( xMBPortSerialInit( ucPort, ulBaudRate, 8, eParity ) != TRUE )
{
eStatus = MB_EPORTERR;
}
else
{
/* If baudrate > 19200 then we should use the fixed timer values
* t35 = 1750us. Otherwise t35 must be 3.5 times the character time.
*/
if( ulBaudRate > 19200 )
{
usTimerT35_50us = 35; /* 1750us. */
}
else
{
/* The timer reload value for a character is given by:
*
* ChTimeValue = Ticks_per_1s / ( Baudrate / 11 )
* = 11 * Ticks_per_1s / Baudrate
* = 220000 / Baudrate
* The reload for t3.5 is 1.5 times this value and similary
* for t3.5.
*/
usTimerT35_50us = ( 7UL * 220000UL ) / ( 2UL * ulBaudRate );
}
if( xMBPortTimersInit( ( USHORT ) usTimerT35_50us ) != TRUE )
{
eStatus = MB_EPORTERR;
}
}
EXIT_CRITICAL_SECTION( );
return eStatus;
}
从上面代码的注释中可以看出，当波特率大于19200时，超时时间固定位为1750us，当波特率小于19200时，超时时间为3.5个字符时间，具体计算公式在代码注释里已经有了，这里我就不多赘述。本人波特率使用115200，所以按照1750us来。
2.定时器设置问题
ModbusRTU是通过定时器和串口配合来实现Modbus通信的，所以定时器是决定有没有超时的一大关键问题，由串口设置部分可知，定时器设置是要配合串口设置的波特率食用比较香，所以根据我使用的115200波特率可以得到我定时器设置。首先是APB1的主频率获取到，modbus要求通过预分配后得到的周期为50us，对应频率为20KHz。根据rtu初始化代码得到自动重载值设置为35。
具体操作：
熟悉stm32cubemx的老司机可以直接从15步看起
1.选择MCU型号
2.使能时钟源RCC为外部时钟
3.配置时钟树，记录APB1频率

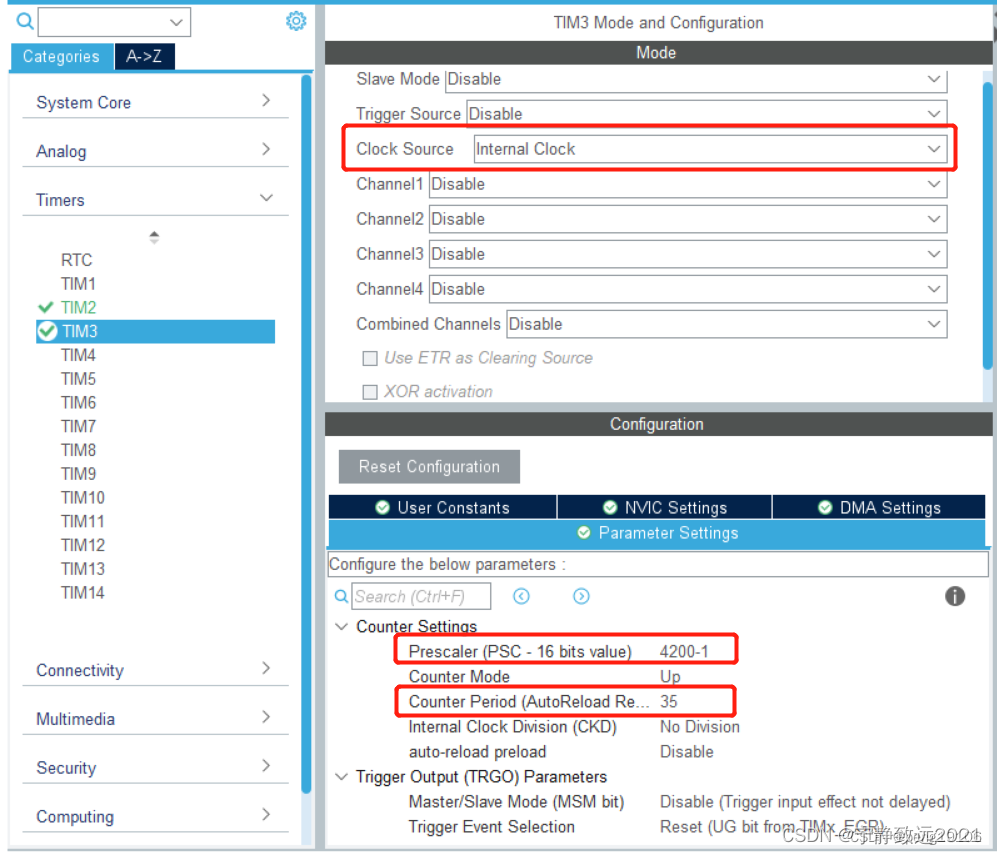

4.使能定时器4，预分频系数为3600-1，对应的分频频率为20KHz，不懂的回到上面去看定时器设置解析，自动重载值设置为35，得到超时时间1750us。
5.使能定时器中断

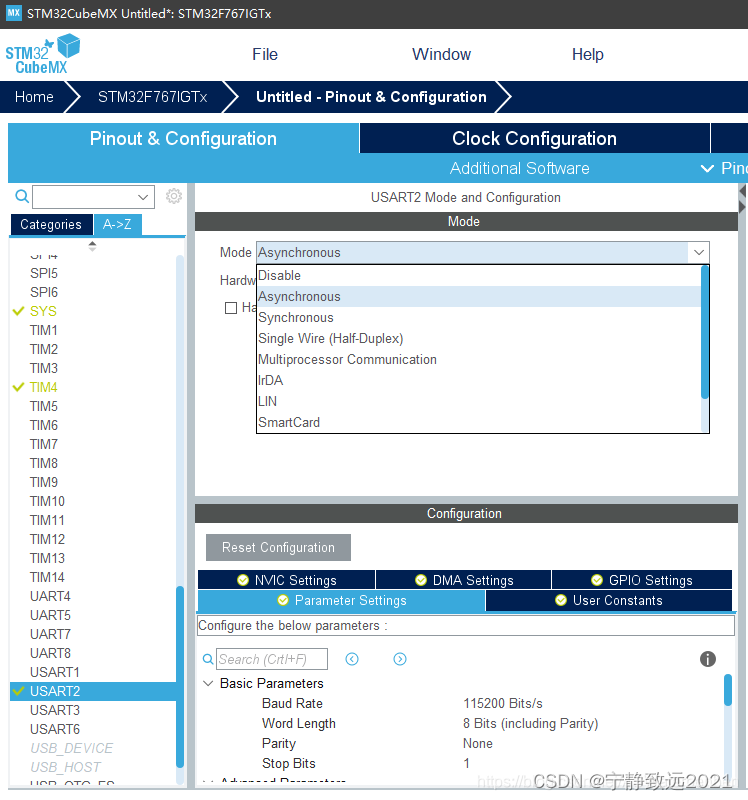

6.配置串口2，选择异步通信后参数设置为115200,8，NONE，1
7.使能串口中断

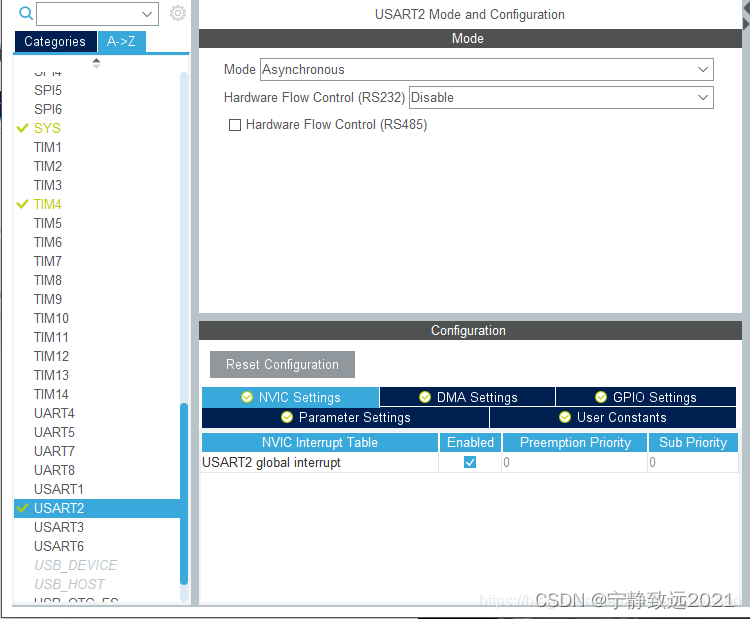

8.配置中断优先级，定时器中断优先级低于串口中断即可
9.配置项目参数并分离头文件和c文件后生成代码。
10.打开freeModbus代码包的demo文件夹，新建一个名为STM32MB的文件夹，之后将BARE文件夹内所有内容复制到STM32MB文件夹下，复制完成如图

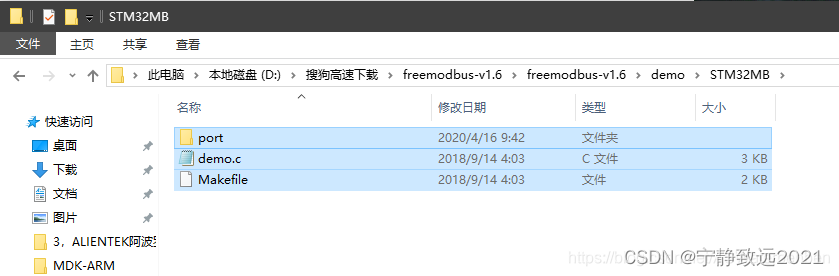

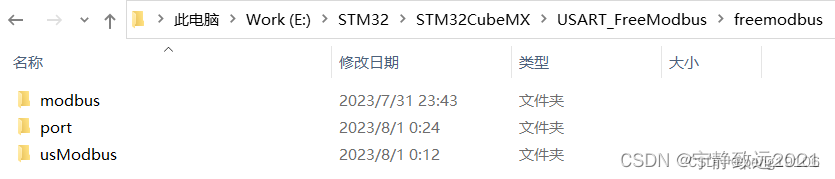

11.回到freeModbus代码包，复制整个modbus文件夹也粘贴到STM32MB文件夹内，完成效果如图

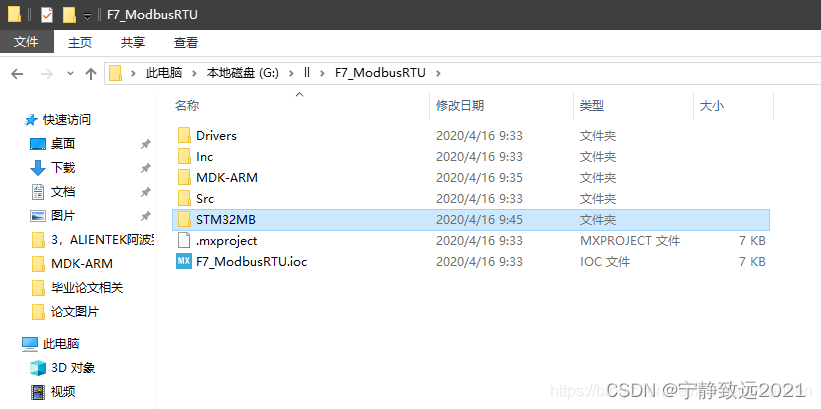

12.将STM32MB文件夹移动到stm32cubeMX生成的工程目录下，如图

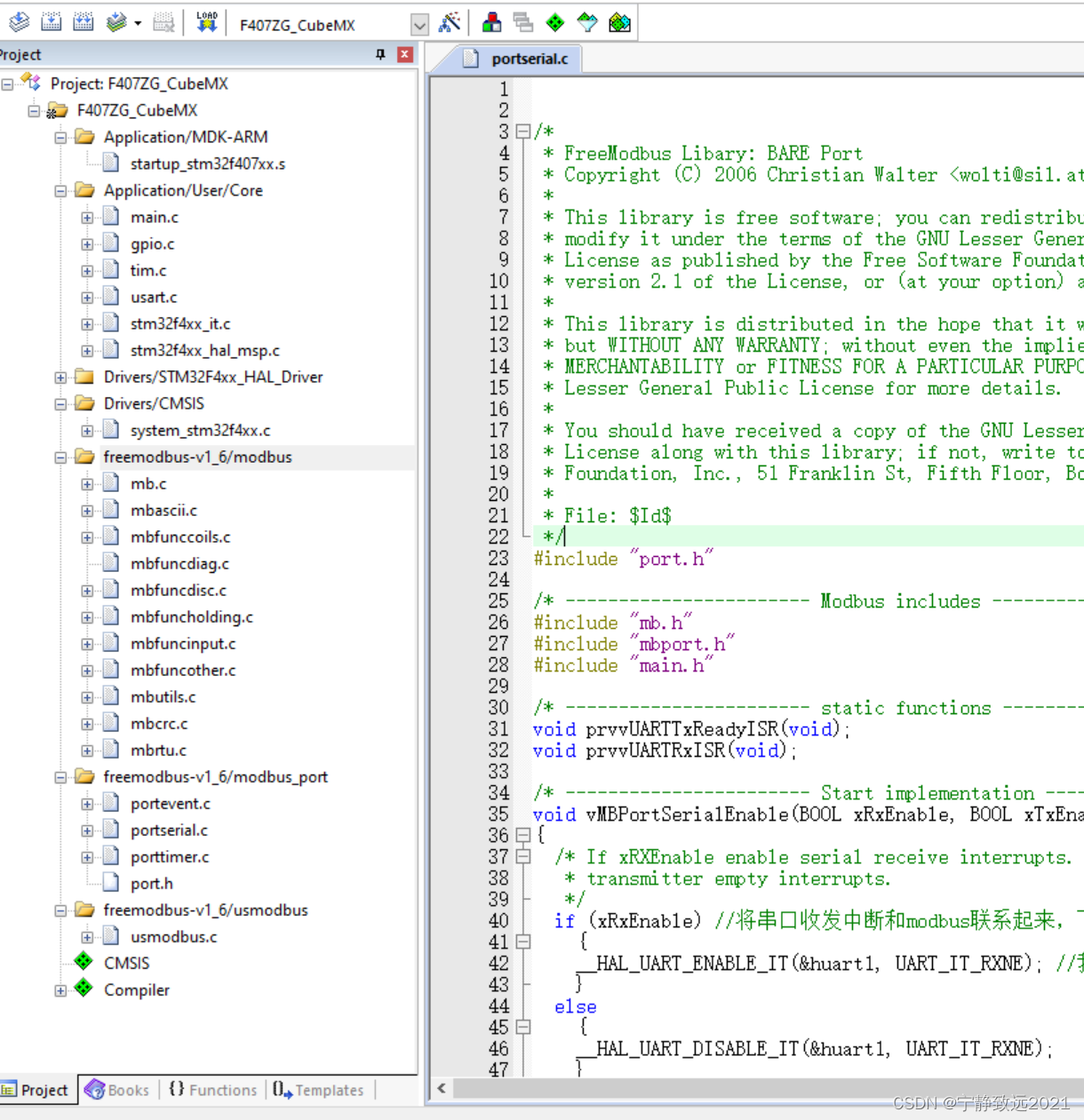

13.打开工程，引入STM32MB内的所有头文件，并新建名为MB和MB_Port的组，
打开工程，引入STM32MB内的所有头文件，并新建名为MB和MB_Port的组，MB内添加STM32MB文件夹下modbus文件夹内所有c文件以及根目录的demo.c文件，MB_Port内添加STM32MB文件夹下port文件夹内所有c文件，如图所示

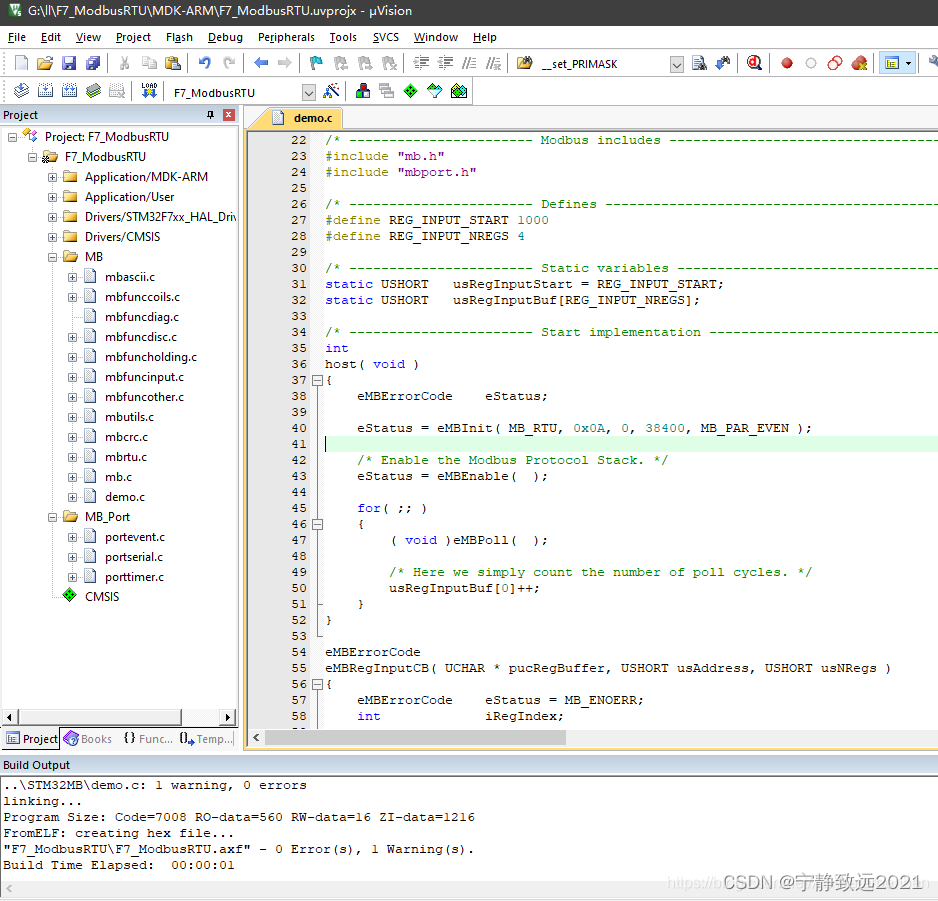

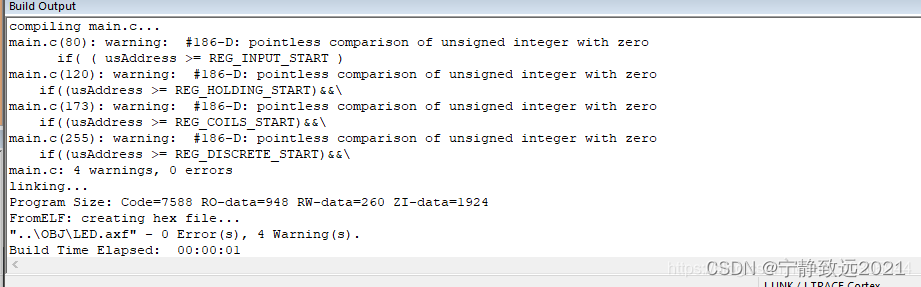

14.修改demo.c文件夹的main函数名为host，编译不报错即可开始修改，如图所示
以下为正式修改Modbus代码，上面比较繁琐，熟悉stm32cubemx的老司机可以直接从15步看起
15.修改MB_Port下的portserial.c文件（串口设置）
我直接贴代码，自己对比我的代码和源码差距，关键地方我会在后边标注
#include "port.h"
#include "stm32f7xx_hal.h"
#include "usart.h"
/* ----------------------- Modbus includes ----------------------------------*/
#include "mb.h"
#include "mbport.h"
/* ----------------------- static functions ---------------------------------*/
//static void prvvUARTTxReadyISR( void );
//static void prvvUARTRxISR( void );
/* ----------------------- Start implementation -----------------------------*/
void
vMBPortSerialEnable( BOOL xRxEnable, BOOL xTxEnable )
{
/* If xRXEnable enable serial receive interrupts. If xTxENable enable
* transmitter empty interrupts.
*/
if (xRxEnable) //将串口收发中断和modbus联系起来，下面的串口改为自己使能的串口
{
__HAL_UART_ENABLE_IT(&huart2,UART_IT_RXNE); //我用的是串口2，故为&huart2
}
else
{
__HAL_UART_DISABLE_IT(&huart2,UART_IT_RXNE);
}
if (xTxEnable)
{
__HAL_UART_ENABLE_IT(&huart2,UART_IT_TXE);
}
else
{
__HAL_UART_DISABLE_IT(&huart2,UART_IT_TXE);
}
}
BOOL
xMBPortSerialInit( UCHAR ucPORT, ULONG ulBaudRate, UCHAR ucDataBits, eMBParity eParity )
{
return TRUE; //改为TURE，串口初始化在usart.c定义，mian函数已完成
}
BOOL
xMBPortSerialPutByte( CHAR ucByte )
{
/* Put a byte in the UARTs transmit buffer. This function is called
* by the protocol stack if pxMBFrameCBTransmitterEmpty( ) has been
* called. */
if(HAL_UART_Transmit (&huart2 ,(uint8_t *)&ucByte,1,0x01) != HAL_OK ) //添加发送一位代码
return FALSE ;
else
return TRUE;
}
BOOL
xMBPortSerialGetByte( CHAR * pucByte )
{
/* Return the byte in the UARTs receive buffer. This function is called
* by the protocol stack after pxMBFrameCBByteReceived( ) has been called.
*/
if(HAL_UART_Receive (&huart2 ,(uint8_t *)pucByte,1,0x01) != HAL_OK )//添加接收一位代码
return FALSE ;
else
return TRUE;
}
/* Create an interrupt handler for the transmit buffer empty interrupt
* (or an equivalent) for your target processor. This function should then
* call pxMBFrameCBTransmitterEmpty( ) which tells the protocol stack that
* a new character can be sent. The protocol stack will then call
* xMBPortSerialPutByte( ) to send the character.
*/
//static
void prvvUARTTxReadyISR( void ) //删去前面的static，方便在串口中断使用
{
pxMBFrameCBTransmitterEmpty( );
}
/* Create an interrupt handler for the receive interrupt for your target
* processor. This function should then call pxMBFrameCBByteReceived( ). The
* protocol stack will then call xMBPortSerialGetByte( ) to retrieve the
* character.
*/
//static
void prvvUARTRxISR( void ) //删去前面的static，方便在串口中断使用
{
pxMBFrameCBByteReceived( );
}
16.修改MB_Port下的porttimer.c文件（定时器设置）
我直接贴代码，自己对比我的代码和源码差距，关键地方我会在后边标注
#include "port.h"
#include "stm32f7xx_hal.h"
#include "tim.h"
/* ----------------------- Modbus includes ----------------------------------*/
#include "mb.h"
#include "mbport.h"
/* ----------------------- static functions ---------------------------------*/
//static void prvvTIMERExpiredISR( void );
/* ----------------------- Start implementation -----------------------------*/
BOOL
xMBPortTimersInit( USHORT usTim1Timerout50us ) //定时器初始化直接返回TRUE，已经在mian函数初始化过
{
return TRUE;
}
inline void
vMBPortTimersEnable( ) //使能定时器中断，我用的是定时器4，所以为&htim4
{
/* Enable the timer with the timeout passed to xMBPortTimersInit( ) */
__HAL_TIM_CLEAR_IT(&htim4,TIM_IT_UPDATE);
__HAL_TIM_ENABLE_IT(&htim4,TIM_IT_UPDATE);
__HAL_TIM_SET_COUNTER(&htim4,0);
__HAL_TIM_ENABLE(&htim4);
}
inline void
vMBPortTimersDisable( ) //取消定时器中断
{
/* Disable any pending timers. */
__HAL_TIM_DISABLE(&htim4);
__HAL_TIM_SET_COUNTER(&htim4,0);
__HAL_TIM_DISABLE_IT(&htim4,TIM_IT_UPDATE);
__HAL_TIM_CLEAR_IT(&htim4,TIM_IT_UPDATE);
}
/* Create an ISR which is called whenever the timer has expired. This function
* must then call pxMBPortCBTimerExpired( ) to notify the protocol stack that
* the timer has expired.
*/
//static
void prvvTIMERExpiredISR( void ) //modbus定时器动作，需要在中断内使用
{
( void )pxMBPortCBTimerExpired( );
}
17.修改完Modbus与stm32的接口文件之后要在port.h文件内定义总中断
位置在port.h文件的32行和33行，修改为如下所示，并在port.h前包含上stm32的hal库，如图所示
#define ENTER_CRITICAL_SECTION( ) __set_PRIMASK(1) //关总中断
#define EXIT_CRITICAL_SECTION( ) __set_PRIMASK(0) //开总中断
#include "stm32f7xx_hal.h"
modbus端口函数到此修改完成，接下来是中断函数
18.串口及定时器中断修改
打开工程内的中断文件，是在Application/User–>stm32f7xx_it.c
根据板子不同而不同，区别是stm32f后面的数字。知道是中断管理文件就行
在/* USER CODE BEGIN PFP */后添加以下代码，用于和modbus的串口和定时器功能代码联系
extern void prvvUARTTxReadyISR(void);
extern void prvvUARTRxISR(void);
extern void prvvTIMERExpiredISR( void );
找到自己设置的串口中断处理函数，添加如下代码，用于将串口收到的内容移动到modbus功能函数进行处理
void USART2_IRQHandler(void)
{
/* USER CODE BEGIN USART2_IRQn 0 */
/* USER CODE END USART2_IRQn 0 */
HAL_UART_IRQHandler(&huart2);
/* USER CODE BEGIN USART2_IRQn 1 */
if(__HAL_UART_GET_IT_SOURCE(&huart2, UART_IT_RXNE)!= RESET)
{
prvvUARTRxISR();//接收中断
}
if(__HAL_UART_GET_IT_SOURCE(&huart2, UART_IT_TXE)!= RESET)
{
prvvUARTTxReadyISR();//发送中断
}
HAL_NVIC_ClearPendingIRQ(USART2_IRQn);
HAL_UART_IRQHandler(&huart2);
/* USER CODE END USART2_IRQn 1 */
}
在Application/User–>stm32f7xx_it.c末尾的/* USER CODE BEGIN 1 */添加定时器中断回调函数如下：
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) //定时器中断回调函数，用于连接porttimer.c文件的函数
{
/* NOTE : This function Should not be modified, when the callback is needed,
the __HAL_TIM_PeriodElapsedCallback could be implemented in the user file
*/
prvvTIMERExpiredISR( );
}
到此，串口和定时器的问题已经处理完毕，接下来是modbus的配置
19.modbus功能处理
硬件接口方面结束之后就可以开始写功能了，在MB–>demo.c中有功能示例，我们根据功能示例来修改对应的功能并使能modbus，这里我只说输入寄存器功能，其它的一次类推，就不多赘述。
这里也是直接贴代码，大概说一下，就是自己设置一个数组，将数据放到数组内，并在被读取时根据数据位置将数据返回去
/* ----------------------- Modbus includes ----------------------------------*/
#include "mb.h"
#include "mbport.h"

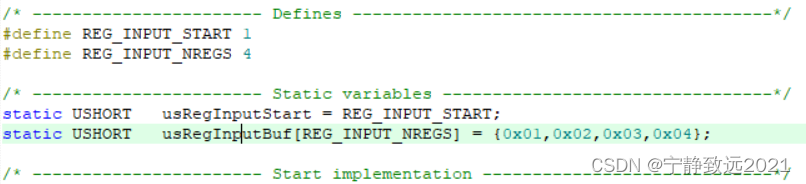

/* ----------------------- Defines ------------------------------------------*/
#define REG_INPUT_START 0
#define REG_INPUT_NREGS 5
/* ----------------------- Static variables ---------------------------------*/
static USHORT usRegInputStart = REG_INPUT_START;
//static
uint16_t usRegInputBuf[REG_INPUT_NREGS];
uint16_t InputBuff[5];
eMBErrorCode
eMBRegInputCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs )
{
eMBErrorCode eStatus = MB_ENOERR;
int iRegIndex;
int i;
InputBuff[0] = 0x11;
InputBuff[1] = 0x22;
InputBuff[2] = 0x33;
InputBuff[3] = 0x44;
if( ( usAddress >= REG_INPUT_START )
&& ( usAddress + usNRegs <= REG_INPUT_START + REG_INPUT_NREGS ) )
{
iRegIndex = ( int )( usAddress - usRegInputStart );
for(i=0;i<usNRegs;i++)
{
*pucRegBuffer=InputBuff[i+usAddress-1]>>8;
pucRegBuffer++;
*pucRegBuffer=InputBuff[i+usAddress-1]&0xff;
pucRegBuffer++;
}
}
else
{
eStatus = MB_ENOREG;
}
return eStatus;
}
eMBErrorCode
eMBRegHoldingCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs,
eMBRegisterMode eMode )
{
return MB_ENOREG;
}
eMBErrorCode
eMBRegCoilsCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNCoils,
eMBRegisterMode eMode )
{
return MB_ENOREG;
}
eMBErrorCode
eMBRegDiscreteCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNDiscrete )
{
return MB_ENOREG;
}
20.modbus启动
启动modbus需要在main函数进行初始化、开启侦听操作，需要添加以下代码，对应位置可在mian函数找到
/* USER CODE BEGIN Includes */
#include "mb.h"
#include "mbport.h"
/* USER CODE END Includes */
/* USER CODE BEGIN 2 */
eMBInit( MB_RTU, 0x01, 1, 115200, MB_PAR_NONE);//初始化modbus，走modbusRTU，从站地址为0x01，端口为1。
eMBEnable( );//使能modbus
/* USER CODE END 2 */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
( void )eMBPoll( );//启动modbus侦听
}
/* USER CODE END 3 */
至此修改完毕，编译下载之后即可使用modbus poll进行连接测试。
21.modbus测试
将上述代码编译下载到板子，用TTL转USB接入PC，找到在PC的对应端口即可打开ModbusPoll进行通信测试

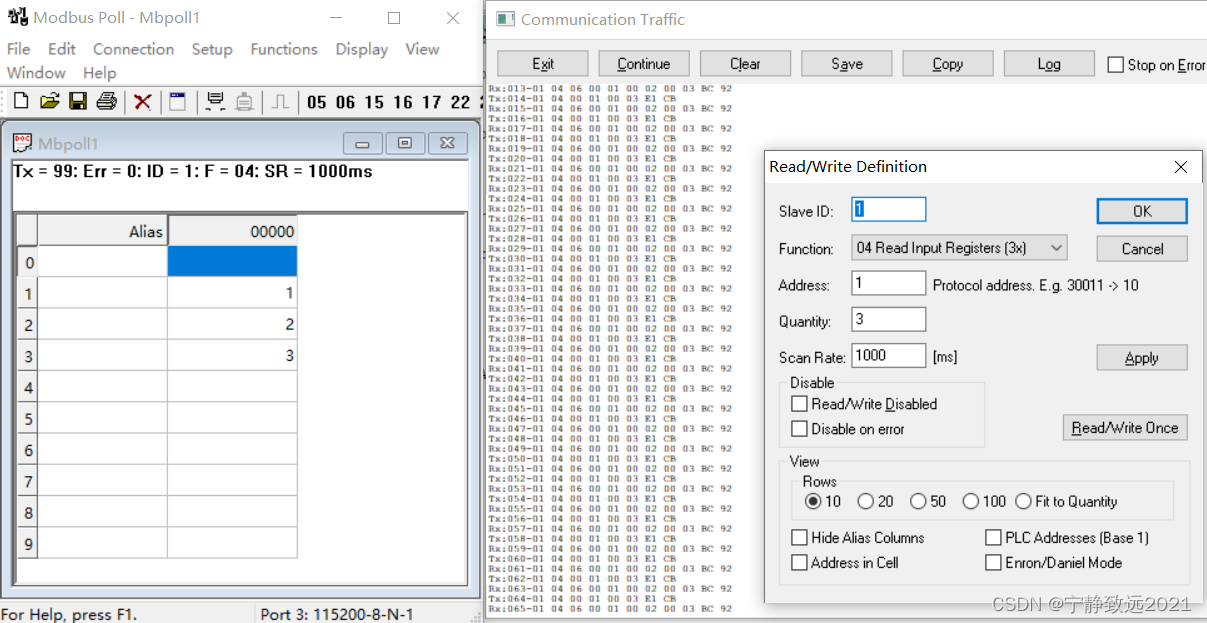

代码下载成功后打开ModbusPoll，打开读写定义并设置为从站地址1，功能04读输入寄存器，起始地址0，长度为4，如图所示
按F3进行连接，连接设置如图，串口所在位置会显示TTL转串口的芯片型号，按照如下设定后确定。
即可得到下图，由于我们输入寄存器存放的是16进制数，所以要将ModbusPoll显示模式改为16进制才能显示相同内容

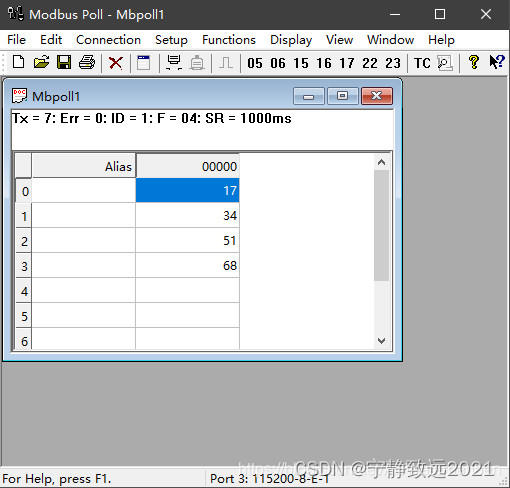

最终效果如下图，ModbusPoll读取的值与STM32内寄存器内的值一致，读取成功！
至此，freeModbusRTU移植成功！，具体代码已上传，详见我的码云F7_ModbusRTU
Chapter2 基于STM32CubeMX+STM32F407ZGT6+FreeRTOS+freeMODBUS_RTU的移植
原文链接：https://blog.csdn.net/qq_41252980/article/details/116709983
Chapter3 基于CubeMX+STM32F405RGT6+freeMODBUS_RTU的移植
原文链接：https://blog.csdn.net/yiyimufeng/article/details/115966004
Chapter4 STM32CubeMX | STM32 HAL库移植FreeModbus详细步骤
原文链接：https://blog.csdn.net/qq153471503/article/details/104840279
Chapter5 STM32 移植FreeModbus详细过程
原文链接：https://blog.csdn.net/qq_40305944/article/details/107447042
3. 完善portserial.c文件
该文件就是modbus通信中用到的串口的初始化配置文件。我这里选择usart1，波特率9600.
第一次打开这个文件，内容如下：
/* ----------------------- Start implementation -----------------------------*/
void
vMBPortSerialEnable( BOOL xRxEnable, BOOL xTxEnable )
{
/* If xRXEnable enable serial receive interrupts. If xTxENable enable
* transmitter empty interrupts.
*/
}
BOOL
xMBPortSerialInit( UCHAR ucPORT, ULONG ulBaudRate, UCHAR ucDataBits, eMBParity eParity )
{
return FALSE;
}
BOOL
xMBPortSerialPutByte( CHAR ucByte )
{
/* Put a byte in the UARTs transmit buffer. This function is called
* by the protocol stack if pxMBFrameCBTransmitterEmpty( ) has been
* called. */
return TRUE;
}
BOOL
xMBPortSerialGetByte( CHAR * pucByte )
{
/* Return the byte in the UARTs receive buffer. This function is called
* by the protocol stack after pxMBFrameCBByteReceived( ) has been called.
*/
return TRUE;
}
认真看一下函数名字，你会发现这些函数分别是：串口使能、串口初始化、发送一个字节、接收一个字节等等。
完善后代码如下，也可以直接复制整个内容替换文件内容：
/*
* FreeModbus Libary: BARE Port
* Copyright (C) 2006 Christian Walter <wolti@sil.at>
*
* This library is free software; you can redistribute it and/or
* modify it under the terms of the GNU Lesser General Public
* License as published by the Free Software Foundation; either
* version 2.1 of the License, or (at your option) any later version.
*
* This library is distributed in the hope that it will be useful,
* but WITHOUT ANY WARRANTY; without even the implied warranty of
* MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU
* Lesser General Public License for more details.
*
* You should have received a copy of the GNU Lesser General Public
* License along with this library; if not, write to the Free Software
* Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA
*
* File: $Id: portserial.c,v 1.1 2006/08/22 21:35:13 wolti Exp $
*/
#include "port.h"
#include "stm32f10x.h"
#include "bsp_usart1.h"
/* ----------------------- Modbus includes ----------------------------------*/
#include "mb.h"
#include "mbport.h"
/* ----------------------- static functions ---------------------------------*/
static void prvvUARTTxReadyISR( void );
static void prvvUARTRxISR( void );
/* ----------------------- Start implementation -----------------------------*/
void
vMBPortSerialEnable( BOOL xRxEnable, BOOL xTxEnable )
{
/* If xRXEnable enable serial receive interrupts. If xTxENable enable
* transmitter empty interrupts.
*/
//STM32串口接收中断使能
if(xRxEnable == TRUE)
{
//UART中断使能
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
}
else
{
//禁止接收和接收中断
USART_ITConfig(USART1, USART_IT_RXNE, DISABLE);
}
//STM32串口发送中断使能
if(xTxEnable == TRUE)
{
//使能发送中断
USART_ITConfig(USART1, USART_IT_TC, ENABLE);
}
else
{
//禁止发送中断
USART_ITConfig(USART1, USART_IT_TC, DISABLE);
}
}
BOOL
xMBPortSerialInit( UCHAR ucPORT, ULONG ulBaudRate, UCHAR ucDataBits, eMBParity eParity )
{
//串口初始化
USART1_Config((uint16_t)ulBaudRate);
USART_NVIC();
return TRUE;
}
BOOL
xMBPortSerialPutByte( CHAR ucByte )
{
/* Put a byte in the UARTs transmit buffer. This function is called
* by the protocol stack if pxMBFrameCBTransmitterEmpty( ) has been
* called. */
//串口发送函数
USART_SendData(USART1, ucByte);
return TRUE;
}
BOOL
xMBPortSerialGetByte( CHAR * pucByte )
{
/* Return the byte in the UARTs receive buffer. This function is called
* by the protocol stack after pxMBFrameCBByteReceived( ) has been called.
*/
//串口接收函数
*pucByte = USART_ReceiveData(USART1);
return TRUE;
}
/* Create an interrupt handler for the transmit buffer empty interrupt
* (or an equivalent) for your target processor. This function should then
* call pxMBFrameCBTransmitterEmpty( ) which tells the protocol stack that
* a new character can be sent. The protocol stack will then call
* xMBPortSerialPutByte( ) to send the character.
*/
static void prvvUARTTxReadyISR( void )
{
pxMBFrameCBTransmitterEmpty( );
}
/* Create an interrupt handler for the receive interrupt for your target
* processor. This function should then call pxMBFrameCBByteReceived( ). The
* protocol stack will then call xMBPortSerialGetByte( ) to retrieve the
* character.
*/
static void prvvUARTRxISR( void )
{
pxMBFrameCBByteReceived( );
}
/**
* @brief This function handles usart1 Handler.
* @param None
* @retval None
*/
//串口中断函数
void USART1_IRQHandler(void)
{
//发生接收中断
if(USART_GetITStatus(USART1, USART_IT_RXNE) == SET)
{
prvvUARTRxISR(); //串口接收中断调用函数
//清除中断标志位
USART_ClearITPendingBit(USART1, USART_IT_RXNE);
}
if(USART_GetITStatus(USART1, USART_IT_ORE) == SET)
{
USART_ClearITPendingBit(USART1, USART_IT_ORE);
prvvUARTRxISR(); //串口发送中断调用函数
}
//发生完成中断
if(USART_GetITStatus(USART1, USART_IT_TC) == SET)
{
prvvUARTTxReadyISR();
//清除中断标志
USART_ClearITPendingBit(USART1, USART_IT_TC);
}
}
其中USART1_Config((uint16_t)ulBaudRate);和 USART_NVIC();是串口初始化的代码，我专门弄了一个.c和.h文件来放置这个文件，这两个文件在我的工程里面的HARDWARE文件夹下，也可以直接去拷贝，具体代码如下：
bsp_usart1.c
#include "bsp_usart1.h"
uint8_t SendBuff[SENDBUFF_SIZE];
/**
* @brief USART1 GPIO 配置,工作模式配置。9600 8-N-1
* @param 无
* @retval 无
*/
void USART1_Config(uint16_t buad)
{
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
/* config USART1 clock */
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);
/* USART1 GPIO config */
/* Configure USART1 Tx (PA.09) as alternate function push-pull */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
/* Configure USART1 Rx (PA.10) as input floating */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOA, &GPIO_InitStructure);
/* USART1 mode config */
USART_InitStructure.USART_BaudRate = buad;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_Parity = USART_Parity_No ;
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
//USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);
USART_Init(USART1, &USART_InitStructure);
USART_Cmd(USART1, ENABLE);
}
/**
* @brief USART1 中断 配置
* @param 无
* @retval 无
*/
void USART_NVIC(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
/* Configure one bit for preemption priority */
//NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
/* 配置中断源 */
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
/// 重定向c库函数printf到USART1
int fputc(int ch, FILE *f)
{
/* 发送一个字节数据到USART1 */
USART_SendData(USART1, (uint8_t) ch);
/* 等待发送完毕 */
while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET);
return (ch);
}
/// 重定向c库函数scanf到USART1
int fgetc(FILE *f)
{
/* 等待串口1输入数据 */
while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);
return (int)USART_ReceiveData(USART1);
}
/*********************************************END OF FILE**********************/
bsp_usart1.h
#ifndef __USART1_H
#define __USART1_H
#include "stm32f10x.h"
#include <stdio.h>
#define USART1_DR_Base 0x40013804 // 0x40013800 + 0x04 = 0x40013804
#define SENDBUFF_SIZE 5000
void USART1_Config(uint16_t buad);
void USART1_DMA_Config(void);
void USART_NVIC(void);
#endif /* __USART1_H */
4. 完善porttimer.c文件
modbus工作时需要一个定时器，所以这里配置一个定时器。定时器时基是50us，周期做为参数输入。这里注意我们这里面的inline void vMBPortTimersEnable( )以及inline void vMBPortTimersDisable( )函数需要去掉前面的inline，具体改好的代码如下：
/* ----------------------- Platform includes --------------------------------*/
#include "port.h"
#include "bsp_timer2.h"
/* ----------------------- Modbus includes ----------------------------------*/
#include "mb.h"
#include "mbport.h"
/* ----------------------- static functions ---------------------------------*/
static void prvvTIMERExpiredISR( void );
/* ----------------------- Start implementation -----------------------------*/
BOOL
xMBPortTimersInit( USHORT usTim1Timerout50us )
{
timer2_init(usTim1Timerout50us);
timer2_nvic();
return TRUE;
}
void vMBPortTimersEnable( )
{
/* Enable the timer with the timeout passed to xMBPortTimersInit( ) */
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);
TIM_SetCounter(TIM2,0x0000);
TIM_Cmd(TIM2, ENABLE);
}
void vMBPortTimersDisable( )
{
/* Disable any pending timers. */
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
TIM_ITConfig(TIM2, TIM_IT_Update, DISABLE);
TIM_SetCounter(TIM2,0x0000);
TIM_Cmd(TIM2, DISABLE);
}
/* Create an ISR which is called whenever the timer has expired. This function
* must then call pxMBPortCBTimerExpired( ) to notify the protocol stack that
* the timer has expired.
*/
static void prvvTIMERExpiredISR( void )
{
( void )pxMBPortCBTimerExpired( );
}
void TIM2_IRQHandler(void)
{
if(TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)
{
prvvTIMERExpiredISR();
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}
}
其中 timer2_init(usTim1Timerout50us) 和 timer2_nvic() 是timer2初始化函数，我也同样建立了一个.c和一个.h文件保存，这两个文件在我的工程里面的HARDWARE文件夹下，也可以直接去拷贝，内容如下：
bsp_timer2.c
#include "bsp_timer2.h"
void timer2_init(uint16_t period)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
TIM_DeInit(TIM2);
TIM_TimeBaseStructure.TIM_Period = period;
TIM_TimeBaseStructure.TIM_Prescaler = (1800 - 1);
TIM_TimeBaseStructure.TIM_ClockDivision = 0;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
TIM_Cmd(TIM2, ENABLE);
}
void timer2_nvic(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
bsp_timer2.h
#ifndef __TIMER2_H
#define __TIMER2_H
#include "stm32f10x.h"
void timer2_init(uint16_t period);
void timer2_nvic(void);
#endif /* __TIMER2_H */

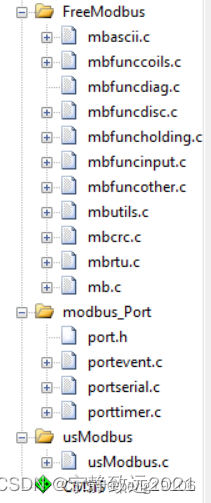

这样，两个文件就补充好了，接下来需要我们将bsp_usart1.h和bsp_timer2.h的文件路径加入我们的工程，如下图：
此时编译会提示我们没有加入官方库函数，我们现在导入
我的提示官方标准库里面的一些关于tim函数没找到，代表我们没加入的stm32f10x_tim.c文件，加入就好了，你们的还可能提示关于usart的文件没找到，加入stm32f10x_usart.c就好，这个我就不写教程了，不会的话建议重新学stm32，加入后如图：

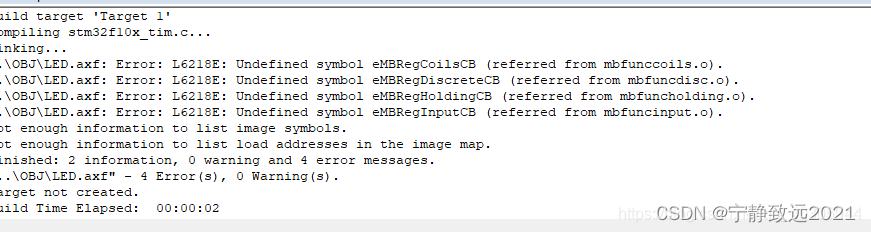

接下来在编译，会发现就只报4个错误了，提示4个文件未定义，如下图：
跟我一样的情况就继续往下，不是一样的就检查检查，或者再来一遍。一样的话建议先保存一个副本，防止下面的操作出问题，然后又得重新开始。有副本的话可以继续从这里开始。
5、在main.c文件中定义各个模拟寄存器的地址和大小。
将下面的宏定义放到我们main.c 声明头文件结束之后
/* ----------------------- Defines ------------------------------------------*/
//输入寄存器起始地址
#define REG_INPUT_START 0x0000
//输入寄存器数量
#define REG_INPUT_NREGS 8
//保持寄存器起始地址
#define REG_HOLDING_START 0x0000
//保持寄存器数量
#define REG_HOLDING_NREGS 8
//线圈起始地址
#define REG_COILS_START 0x0000
//线圈数量
#define REG_COILS_SIZE 16
//开关寄存器起始地址
#define REG_DISCRETE_START 0x0000
//开关寄存器数量
#define REG_DISCRETE_SIZE 16
/* Private variables ---------------------------------------------------------*/
//输入寄存器内容
uint16_t usRegInputBuf[REG_INPUT_NREGS] = {0x1000,0x1001,0x1002,0x1003,0x1004,0x1005,0x1006,0x1007};
//输入寄存器起始地址
uint16_t usRegInputStart = REG_INPUT_START;
//保持寄存器内容
uint16_t usRegHoldingBuf[REG_HOLDING_NREGS] = {0x147b,0x3f8e,0x147b,0x400e,0x1eb8,0x4055,0x147b,0x408e};
//保持寄存器起始地址
uint16_t usRegHoldingStart = REG_HOLDING_START;
//线圈状态
uint8_t ucRegCoilsBuf[REG_COILS_SIZE / 8] = {0x01,0x02};
//开关输入状态
uint8_t ucRegDiscreteBuf[REG_DISCRETE_SIZE / 8] = {0x01,0x02};
6.补全输入寄存器操作函数、保持寄存器操作函数、线圈操作函数、离散寄存器函数
在main.c文件里面更改int main()函数对modbus功能进行初始化，设置地址和波特率。这部分内容可以参考官方资料里的例程，也可以直接复制别人写好的。这是我写好的代码：
/**
* @brief 主函数
* @param 无
* @retval 无
*/
int main(void)
{
//初始化 RTU模式 参数二：不用管，参数3：从机地址为1 参数4:9600 参数5：无效验
eMBInit(MB_RTU, 0x01, 0x01, 9600, MB_PAR_NONE);
eMBEnable();
for(;;)
{
(void)eMBPoll();
}
}
/*********************************************END OF FILE**********************/
/****************************************************************************
* 名 称：eMBRegInputCB
* 功 能：读取输入寄存器，对应功能码是 04 eMBFuncReadInputRegister
* 入口参数：pucRegBuffer: 数据缓存区，用于响应主机
* usAddress: 寄存器地址
* usNRegs: 要读取的寄存器个数
* 出口参数：
* 注 意：上位机发来的 帧格式是: SlaveAddr(1 Byte)+FuncCode(1 Byte)
* +StartAddrHiByte(1 Byte)+StartAddrLoByte(1 Byte)
* +LenAddrHiByte(1 Byte)+LenAddrLoByte(1 Byte)+
* +CRCAddrHiByte(1 Byte)+CRCAddrLoByte(1 Byte)
* 3 区
****************************************************************************/
eMBErrorCode
eMBRegInputCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs )
{
eMBErrorCode eStatus = MB_ENOERR;
int iRegIndex;
if( ( usAddress >= REG_INPUT_START )
&& ( usAddress + usNRegs <= REG_INPUT_START + REG_INPUT_NREGS ) )
{
iRegIndex = ( int )( usAddress - usRegInputStart );
while( usNRegs > 0 )
{
*pucRegBuffer++ = ( UCHAR )( usRegInputBuf[iRegIndex] >> 8 );
*pucRegBuffer++ = ( UCHAR )( usRegInputBuf[iRegIndex] & 0xFF );
iRegIndex++;
usNRegs--;
}
}
else
{
eStatus = MB_ENOREG;
}
return eStatus;
}
/****************************************************************************
* 名 称：eMBRegHoldingCB
* 功 能：对应功能码有：06 写保持寄存器 eMBFuncWriteHoldingRegister
* 16 写多个保持寄存器 eMBFuncWriteMultipleHoldingRegister
* 03 读保持寄存器 eMBFuncReadHoldingRegister
* 23 读写多个保持寄存器 eMBFuncReadWriteMultipleHoldingRegister
* 入口参数：pucRegBuffer: 数据缓存区，用于响应主机
* usAddress: 寄存器地址
* usNRegs: 要读写的寄存器个数
* eMode: 功能码
* 出口参数：
* 注 意：4 区
****************************************************************************/
eMBErrorCode
eMBRegHoldingCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs, eMBRegisterMode eMode )
{
eMBErrorCode eStatus = MB_ENOERR;
int iRegIndex;
if((usAddress >= REG_HOLDING_START)&&\
((usAddress+usNRegs) <= (REG_HOLDING_START + REG_HOLDING_NREGS)))
{
iRegIndex = (int)(usAddress - usRegHoldingStart);
switch(eMode)
{
case MB_REG_READ://读 MB_REG_READ = 0
while(usNRegs > 0)
{
*pucRegBuffer++ = (u8)(usRegHoldingBuf[iRegIndex] >> 8);
*pucRegBuffer++ = (u8)(usRegHoldingBuf[iRegIndex] & 0xFF);
iRegIndex++;
usNRegs--;
}
break;
case MB_REG_WRITE://写 MB_REG_WRITE = 0
while(usNRegs > 0)
{
usRegHoldingBuf[iRegIndex] = *pucRegBuffer++ << 8;
usRegHoldingBuf[iRegIndex] |= *pucRegBuffer++;
iRegIndex++;
usNRegs--;
}
}
}
else//错误
{
eStatus = MB_ENOREG;
}
return eStatus;
}
extern void xMBUtilSetBits( UCHAR * ucByteBuf, USHORT usBitOffset, UCHAR ucNBits,
UCHAR ucValue );
extern UCHAR xMBUtilGetBits( UCHAR * ucByteBuf, USHORT usBitOffset, UCHAR ucNBits );
/****************************************************************************
* 名 称：eMBRegCoilsCB
* 功 能：对应功能码有：01 读线圈 eMBFuncReadCoils
* 05 写线圈 eMBFuncWriteCoil
* 15 写多个线圈 eMBFuncWriteMultipleCoils
* 入口参数：pucRegBuffer: 数据缓存区，用于响应主机
* usAddress: 线圈地址
* usNCoils: 要读写的线圈个数
* eMode: 功能码
* 出口参数：
* 注 意：如继电器
* 0 区
****************************************************************************/
eMBErrorCode
eMBRegCoilsCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNCoils,
eMBRegisterMode eMode )
{
//错误状态
eMBErrorCode eStatus = MB_ENOERR;
//寄存器个数
int16_t iNCoils = ( int16_t )usNCoils;
//寄存器偏移量
int16_t usBitOffset;
//检查寄存器是否在指定范围内
if( ( (int16_t)usAddress >= REG_COILS_START ) &&
( usAddress + usNCoils <= REG_COILS_START + REG_COILS_SIZE ) )
{
//计算寄存器偏移量
usBitOffset = ( int16_t )( usAddress - REG_COILS_START );
switch ( eMode )
{
//读操作
case MB_REG_READ:
while( iNCoils > 0 )
{
*pucRegBuffer++ = xMBUtilGetBits( ucRegCoilsBuf, usBitOffset,
( uint8_t )( iNCoils > 8 ? 8 : iNCoils ) );
iNCoils -= 8;
usBitOffset += 8;
}
break;
//写操作
case MB_REG_WRITE:
while( iNCoils > 0 )
{
xMBUtilSetBits( ucRegCoilsBuf, usBitOffset,
( uint8_t )( iNCoils > 8 ? 8 : iNCoils ),
*pucRegBuffer++ );
iNCoils -= 8;
}
break;
}
}
else
{
eStatus = MB_ENOREG;
}
return eStatus;
}
/****************************************************************************
* 名 称：eMBRegDiscreteCB
* 功 能：读取离散寄存器，对应功能码有：02 读离散寄存器 eMBFuncReadDiscreteInputs
* 入口参数：pucRegBuffer: 数据缓存区，用于响应主机
* usAddress: 寄存器地址
* usNDiscrete: 要读取的寄存器个数
* 出口参数：
* 注 意：1 区
****************************************************************************/
eMBErrorCode
eMBRegDiscreteCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNDiscrete )
{
//错误状态
eMBErrorCode eStatus = MB_ENOERR;
//操作寄存器个数
int16_t iNDiscrete = ( int16_t )usNDiscrete;
//偏移量
uint16_t usBitOffset;
//判断寄存器时候再制定范围内
if( ( (int16_t)usAddress >= REG_DISCRETE_START ) &&
( usAddress + usNDiscrete <= REG_DISCRETE_START + REG_DISCRETE_SIZE ) )
{
//获得偏移量
usBitOffset = ( uint16_t )( usAddress - REG_DISCRETE_START );
while( iNDiscrete > 0 )
{
*pucRegBuffer++ = xMBUtilGetBits( ucRegDiscreteBuf, usBitOffset,
( uint8_t)( iNDiscrete > 8 ? 8 : iNDiscrete ) );
iNDiscrete -= 8;
usBitOffset += 8;
}
}
else
{
eStatus = MB_ENOREG;
}
return eStatus;
}
同时这里需要在main.c文件里面加入如下两个头文件
#include "mb.h"
#include "mbutils.h"
完整的main.c文件内容如下：
#include "led.h"
#include "delay.h"
#include "sys.h"
#include "mb.h"
#include "mbutils.h"
/* ----------------------- Defines ------------------------------------------*/
//输入寄存器起始地址
#define REG_INPUT_START 0x0000
//输入寄存器数量
#define REG_INPUT_NREGS 8
//保持寄存器起始地址
#define REG_HOLDING_START 0x0000
//保持寄存器数量
#define REG_HOLDING_NREGS 8
//线圈起始地址
#define REG_COILS_START 0x0000
//线圈数量
#define REG_COILS_SIZE 16
//开关寄存器起始地址
#define REG_DISCRETE_START 0x0000
//开关寄存器数量
#define REG_DISCRETE_SIZE 16
/* Private variables ---------------------------------------------------------*/
//输入寄存器内容
uint16_t usRegInputBuf[REG_INPUT_NREGS] = {0x1000,0x1001,0x1002,0x1003,0x1004,0x1005,0x1006,0x1007};
//输入寄存器起始地址
uint16_t usRegInputStart = REG_INPUT_START;
//保持寄存器内容
uint16_t usRegHoldingBuf[REG_HOLDING_NREGS] = {0x147b,0x3f8e,0x147b,0x400e,0x1eb8,0x4055,0x147b,0x408e};
//保持寄存器起始地址
uint16_t usRegHoldingStart = REG_HOLDING_START;
//线圈状态
uint8_t ucRegCoilsBuf[REG_COILS_SIZE / 8] = {0x01,0x02};
//开关输入状态
uint8_t ucRegDiscreteBuf[REG_DISCRETE_SIZE / 8] = {0x01,0x02};
/**
* @brief 主函数
* @param 无
* @retval 无
*/
int main(void)
{
//初始化 RTU模式 参数二：不用管，参数3：从机地址为1 参数4:9600 参数5：无效验
eMBInit(MB_RTU, 0x01, 0x01, 9600, MB_PAR_NONE);
eMBEnable();
for(;;)
{
(void)eMBPoll();
}
}
/*********************************************END OF FILE**********************/
/****************************************************************************
* 名 称：eMBRegInputCB
* 功 能：读取输入寄存器，对应功能码是 04 eMBFuncReadInputRegister
* 入口参数：pucRegBuffer: 数据缓存区，用于响应主机
* usAddress: 寄存器地址
* usNRegs: 要读取的寄存器个数
* 出口参数：
* 注 意：上位机发来的 帧格式是: SlaveAddr(1 Byte)+FuncCode(1 Byte)
* +StartAddrHiByte(1 Byte)+StartAddrLoByte(1 Byte)
* +LenAddrHiByte(1 Byte)+LenAddrLoByte(1 Byte)+
* +CRCAddrHiByte(1 Byte)+CRCAddrLoByte(1 Byte)
* 3 区
****************************************************************************/
eMBErrorCode
eMBRegInputCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs )
{
eMBErrorCode eStatus = MB_ENOERR;
int iRegIndex;
if( ( usAddress >= REG_INPUT_START )
&& ( usAddress + usNRegs <= REG_INPUT_START + REG_INPUT_NREGS ) )
{
iRegIndex = ( int )( usAddress - usRegInputStart );
while( usNRegs > 0 )
{
*pucRegBuffer++ = ( UCHAR )( usRegInputBuf[iRegIndex] >> 8 );
*pucRegBuffer++ = ( UCHAR )( usRegInputBuf[iRegIndex] & 0xFF );
iRegIndex++;
usNRegs--;
}
}
else
{
eStatus = MB_ENOREG;
}
return eStatus;
}
/****************************************************************************
* 名 称：eMBRegHoldingCB
* 功 能：对应功能码有：06 写保持寄存器 eMBFuncWriteHoldingRegister
* 16 写多个保持寄存器 eMBFuncWriteMultipleHoldingRegister
* 03 读保持寄存器 eMBFuncReadHoldingRegister
* 23 读写多个保持寄存器 eMBFuncReadWriteMultipleHoldingRegister
* 入口参数：pucRegBuffer: 数据缓存区，用于响应主机
* usAddress: 寄存器地址
* usNRegs: 要读写的寄存器个数
* eMode: 功能码
* 出口参数：
* 注 意：4 区
****************************************************************************/
eMBErrorCode
eMBRegHoldingCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs, eMBRegisterMode eMode )
{
eMBErrorCode eStatus = MB_ENOERR;
int iRegIndex;
if((usAddress >= REG_HOLDING_START)&&\
((usAddress+usNRegs) <= (REG_HOLDING_START + REG_HOLDING_NREGS)))
{
iRegIndex = (int)(usAddress - usRegHoldingStart);
switch(eMode)
{
case MB_REG_READ://读 MB_REG_READ = 0
while(usNRegs > 0)
{
*pucRegBuffer++ = (u8)(usRegHoldingBuf[iRegIndex] >> 8);
*pucRegBuffer++ = (u8)(usRegHoldingBuf[iRegIndex] & 0xFF);
iRegIndex++;
usNRegs--;
}
break;
case MB_REG_WRITE://写 MB_REG_WRITE = 0
while(usNRegs > 0)
{
usRegHoldingBuf[iRegIndex] = *pucRegBuffer++ << 8;
usRegHoldingBuf[iRegIndex] |= *pucRegBuffer++;
iRegIndex++;
usNRegs--;
}
}
}
else//错误
{
eStatus = MB_ENOREG;
}
return eStatus;
}
extern void xMBUtilSetBits( UCHAR * ucByteBuf, USHORT usBitOffset, UCHAR ucNBits,
UCHAR ucValue );
extern UCHAR xMBUtilGetBits( UCHAR * ucByteBuf, USHORT usBitOffset, UCHAR ucNBits );
/****************************************************************************
* 名 称：eMBRegCoilsCB
* 功 能：对应功能码有：01 读线圈 eMBFuncReadCoils
* 05 写线圈 eMBFuncWriteCoil
* 15 写多个线圈 eMBFuncWriteMultipleCoils
* 入口参数：pucRegBuffer: 数据缓存区，用于响应主机
* usAddress: 线圈地址
* usNCoils: 要读写的线圈个数
* eMode: 功能码
* 出口参数：
* 注 意：如继电器
* 0 区
****************************************************************************/
eMBErrorCode
eMBRegCoilsCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNCoils,
eMBRegisterMode eMode )
{
//错误状态
eMBErrorCode eStatus = MB_ENOERR;
//寄存器个数
int16_t iNCoils = ( int16_t )usNCoils;
//寄存器偏移量
int16_t usBitOffset;
//检查寄存器是否在指定范围内
if( ( (int16_t)usAddress >= REG_COILS_START ) &&
( usAddress + usNCoils <= REG_COILS_START + REG_COILS_SIZE ) )
{
//计算寄存器偏移量
usBitOffset = ( int16_t )( usAddress - REG_COILS_START );
switch ( eMode )
{
//读操作
case MB_REG_READ:
while( iNCoils > 0 )
{
*pucRegBuffer++ = xMBUtilGetBits( ucRegCoilsBuf, usBitOffset,
( uint8_t )( iNCoils > 8 ? 8 : iNCoils ) );
iNCoils -= 8;
usBitOffset += 8;
}
break;
//写操作
case MB_REG_WRITE:
while( iNCoils > 0 )
{
xMBUtilSetBits( ucRegCoilsBuf, usBitOffset,
( uint8_t )( iNCoils > 8 ? 8 : iNCoils ),
*pucRegBuffer++ );
iNCoils -= 8;
}
break;
}
}
else
{
eStatus = MB_ENOREG;
}
return eStatus;
}
/****************************************************************************
* 名 称：eMBRegDiscreteCB
* 功 能：读取离散寄存器，对应功能码有：02 读离散寄存器 eMBFuncReadDiscreteInputs
* 入口参数：pucRegBuffer: 数据缓存区，用于响应主机
* usAddress: 寄存器地址
* usNDiscrete: 要读取的寄存器个数
* 出口参数：
* 注 意：1 区
****************************************************************************/
eMBErrorCode
eMBRegDiscreteCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNDiscrete )
{
//错误状态
eMBErrorCode eStatus = MB_ENOERR;
//操作寄存器个数
int16_t iNDiscrete = ( int16_t )usNDiscrete;
//偏移量
uint16_t usBitOffset;
//判断寄存器时候再制定范围内
if( ( (int16_t)usAddress >= REG_DISCRETE_START ) &&
( usAddress + usNDiscrete <= REG_DISCRETE_START + REG_DISCRETE_SIZE ) )
{
//获得偏移量
usBitOffset = ( uint16_t )( usAddress - REG_DISCRETE_START );
while( iNDiscrete > 0 )
{
*pucRegBuffer++ = xMBUtilGetBits( ucRegDiscreteBuf, usBitOffset,
( uint8_t)( iNDiscrete > 8 ? 8 : iNDiscrete ) );
iNDiscrete -= 8;
usBitOffset += 8;
}
}
else
{
eStatus = MB_ENOREG;
}
return eStatus;
}
如果你没有这些头文件:
#include "led.h"
#include "delay.h"
#include "sys.h"
就将其换成
#include "stm32f10x.h"
7. 修改mbrtu.c文件
否则modbus从机收到命令后，只会返回一次数据。在函数“eMBRTUSend”中，函数在mbrtu.c文件里面。修改后的代码如下：
eMBErrorCode
eMBRTUSend( UCHAR ucSlaveAddress, const UCHAR * pucFrame, USHORT usLength )
{
eMBErrorCode eStatus = MB_ENOERR;
USHORT usCRC16;
ENTER_CRITICAL_SECTION( );
/* Check if the receiver is still in idle state. If not we where to
* slow with processing the received frame and the master sent another
* frame on the network. We have to abort sending the frame.
*/
if( eRcvState == STATE_RX_IDLE )
{
/* First byte before the Modbus-PDU is the slave address. */
pucSndBufferCur = ( UCHAR * ) pucFrame - 1;
usSndBufferCount = 1;
/* Now copy the Modbus-PDU into the Modbus-Serial-Line-PDU. */
pucSndBufferCur[MB_SER_PDU_ADDR_OFF] = ucSlaveAddress;
usSndBufferCount += usLength;
/* Calculate CRC16 checksum for Modbus-Serial-Line-PDU. */
usCRC16 = usMBCRC16( ( UCHAR * ) pucSndBufferCur, usSndBufferCount );
ucRTUBuf[usSndBufferCount++] = ( UCHAR )( usCRC16 & 0xFF );
ucRTUBuf[usSndBufferCount++] = ( UCHAR )( usCRC16 >> 8 );
/* Activate the transmitter. */
eSndState = STATE_TX_XMIT;
//启动第一次发送，这样才可以进入发送完成中断
xMBPortSerialPutByte( ( CHAR )*pucSndBufferCur );
pucSndBufferCur++; /* next byte in sendbuffer. */
usSndBufferCount--;
//修改了从这里往下
//使能发送状态，禁止接收状态
vMBPortSerialEnable( FALSE, TRUE );
}
else
{
eStatus = MB_EIO;
}
EXIT_CRITICAL_SECTION( );
return eStatus;
}
8. 修改mbconfig.h文件
取消对ASCII的支持。
#define MB_ASCII_ENABLED ( 0 )
#define MB_ASCII_TIMEOUT_SEC ( 0 )
这里再编译就会发现没有错误了，有4个警告，四个警告都是说与0比较无意义，因为我们四个寄存器的起始地址都为0x0000，所以这里不用管它，等哪天公司要求改地址啥的方好直接改宏定义就好了。
跟我一样的情况就继续往下，不是一样的就检查检查，或者再来一遍。一样的话建议先保存一个副本，防止下面的操作出问题，然后又得重新开始。有副本的话可以继续从这里开始。
9. 修改一些细节，让我们读取写入的时候地址不会自动加一，使读写的地址准确：
需要修改四个文件，分别为mbfunccoils.c、mbfuncdisc.c、mbfuncholding.c、mbfuncinput.c

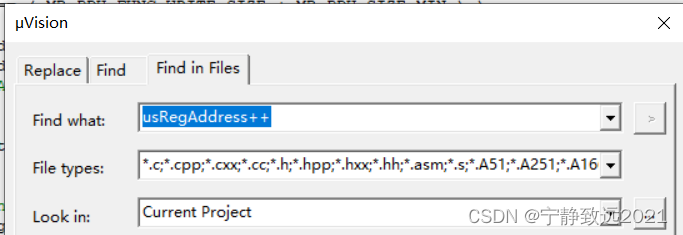

直接去对应的文件搜索：usRegAddress++;
然后屏蔽掉。
mbfunccoils.c里面有三处
mbfuncdisc.c里面有一处
mbfuncholding.c里面有三处
mbfuncinput.c里面有一处
修改后就可以使读写地址不会自动加1了，如果疑问心比较强的同学也可以不屏蔽测测。

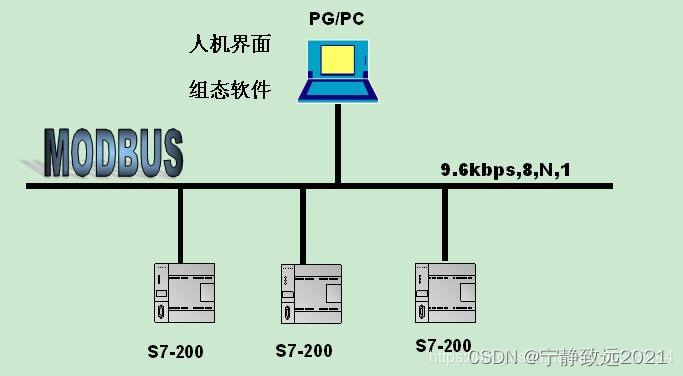

10. modbus通信格式以及寄存器功能码。
12. 广播地址回复设置
这里我们发送广播地址是没有回复的，想要有回复的话在mb.c文件里面的函数eMBPoll( void )里面屏蔽掉一个if条件，下面是我屏蔽好的。这个根据自己的需求来
eMBErrorCode
eMBPoll( void )
{
static UCHAR *ucMBFrame;
static UCHAR ucRcvAddress;
static UCHAR ucFunctionCode;
static USHORT usLength;
static eMBException eException;
int i;
eMBErrorCode eStatus = MB_ENOERR;
eMBEventType eEvent;
/* Check if the protocol stack is ready. */
if( eMBState != STATE_ENABLED )
{
return MB_EILLSTATE;
}
/* Check if there is a event available. If not return control to caller.
* Otherwise we will handle the event. */
if( xMBPortEventGet( &eEvent ) == TRUE )
{
switch ( eEvent )
{
case EV_READY:
break;
case EV_FRAME_RECEIVED:
eStatus = peMBFrameReceiveCur( &ucRcvAddress, &ucMBFrame, &usLength );
if( eStatus == MB_ENOERR )
{
/* Check if the frame is for us. If not ignore the frame. */
if( ( ucRcvAddress == ucMBAddress ) || ( ucRcvAddress == MB_ADDRESS_BROADCAST ) )
{
( void )xMBPortEventPost( EV_EXECUTE );
}
}
break;
case EV_EXECUTE:
ucFunctionCode = ucMBFrame[MB_PDU_FUNC_OFF];
eException = MB_EX_ILLEGAL_FUNCTION;
for( i = 0; i < MB_FUNC_HANDLERS_MAX; i++ )
{
/* No more function handlers registered. Abort. */
if( xFuncHandlers[i].ucFunctionCode == 0 )
{
break;
}
else if( xFuncHandlers[i].ucFunctionCode == ucFunctionCode )
{
eException = xFuncHandlers[i].pxHandler( ucMBFrame, &usLength );
break;
}
}
/*这里的代码含义，如果请求没有发送到广播地址我们返回一个回复。*/
/*我屏蔽了，发送广播地址也要求回复*/
// if( ucRcvAddress != MB_ADDRESS_BROADCAST )
// {
if( eException != MB_EX_NONE )
{
/* An exception occured. Build an error frame. */
usLength = 0;
ucMBFrame[usLength++] = ( UCHAR )( ucFunctionCode | MB_FUNC_ERROR );
ucMBFrame[usLength++] = eException;
}
if( ( eMBCurrentMode == MB_ASCII ) && MB_ASCII_TIMEOUT_WAIT_BEFORE_SEND_MS )
{
vMBPortTimersDelay( MB_ASCII_TIMEOUT_WAIT_BEFORE_SEND_MS );
}
eStatus = peMBFrameSendCur( ucMBAddress, ucMBFrame, usLength );
// }
break;
case EV_FRAME_SENT:
break;
}
}
return MB_ENOERR;
}
（重点）Chapter6 【freeModbus】STM32之HAL库移植笔记(避坑主要内容之一)
原文链接：https://blog.csdn.net/peng19106/article/details/132052766
工作主要是传感器相关，常与之打交道的协议，莫过于MODBUS了。之前一直都是手撸相关功能码，所以也就没了解过类似freeModbus之类的，现在需要使用HAL库开发，且配置Modbus从机协议为全栈，最近趁着空余时间，学习一番。
（网上说好的移植简单快捷，结果照着各种教程配置，磕磕碰碰了小一周才搞定，在此记录下详细教程）
一、下载压缩包
官网下载地址：About - Embedded Experts (embedded-experts.at)
注：下拉页面，然后点击右下角的Downloads，然后点击红框选中，下载；
二、移植准备
解压后，我们会看到几个文件夹，但是对我们当前移植来说，有用的是modbus，以及demo下的BARE，我们新建一个工程文件夹，并在该工程目录下新建文件夹freemodbus，将上面所说的两个文件夹复制到这里，如下图：
图2 freemodbus解压缩后目录
图3 新建工程内的freemodbus文件内容
注：modbus与port文件没有进行内容增删，usModbus文件夹放置的是BARE文件夹下的demo.c，将其改名，并新增usModbus.h文件(为了后期其他项目方便移植使用)；
三、新建工程
Modbus协议，我们需要知道的一个关键点是：超时时间；所以，我们需要为其配置一个定时器TIM，以及一个串口USART
定时器配置：
定时器的配置是比较关键的，freeModbus中，计时步长为50us，且当波特率大于19200时，固定超时时间为1750us（35*50us），19200及其以下的波特率则还按照波特率计算3.5字节的超时时间，我使用的定时器的时钟为84M，串口波特率为115200，所以配置如上；
图 超时时间设置来源
串口配置：
串口配置无须多言，选择Asynchronous后，因为使用115200波特率，所以其他的使用默认即可，不需要多余配置；
重点！重点！！重点！！！
不要开启选择的定时器以及串口中断啊，纯纯的都是血泪史，之前就是看教程没有这一步，浪费了好多时间；
到此为此，我们已经完成了工程配置，然后生成工程即可；
四、文件添加
（1）点击魔术棒右边的品字图形，打开Manage Project items,然后添加三个组，FreeModbus，modbus_port，usModbus，三个组下的文件分别来源于工程文件下freemodbus内的modbus，port，usmodbus
添加文件如上，其中usmodbus.c是由demo.c改名而来；
（2）点击魔术棒，然后在C/C++中，将包含了.h文件的路径都包含进去；
五、内容修改
战前准备:【main.h】
方便我们后面修改内容时调用；
1.首先我们修改的是串口配置文件[portserial.c]
这其中只有六个函数，如下：
/* 串口中断使能函数 */
void vMBPortSerialEnable( BOOL xRxEnable, BOOL xTxEnable );
/* 串口初始化函数 */
BOOL
xMBPortSerialInit( UCHAR ucPORT, ULONG ulBaudRate, UCHAR ucDataBits, eMBParity eParity );
/* 发送函数：将一个数据推至串口发送缓存 */
BOOL
xMBPortSerialPutByte( CHAR ucByte );
/* 接收函数 */
BOOL
xMBPortSerialGetByte( CHAR * pucByte );
/* 串口中断发送处理函数 */
void prvvUARTTxReadyISR( void );
/* 串口中断接收函数 */
void prvvUARTRxISR( void );
我们首先在开头添加头文件[main.h]
#include "mb.h"
#include "mbport.h"
#include "main.h" /* 添加，方便调用usart函数以及句柄 */
1.1 【vMBPortSerialEnable(BOOL , BOOL)】
这个函数主要是用于使能接收/发送中断，根据形参BOOL可知，仅由TRUE与FALSE两值；
在这里有个关键点，在于发送标志用的是UART_IT_TXE还是UART_IT_TC，特别是Modbus协议是通过RS485去通讯的；
UART_IT_TC：发送数据完成；
UART_IT_TXE：发送寄存器空，但是不代表已经将数据发送出去，所以将RS485的发送/接收使能引脚跳变为接收前，需要添加一个小延迟，否则会导致个别数据包丢失最后一个字节；
void
vMBPortSerialEnable( BOOL xRxEnable, BOOL xTxEnable )
{
/* If xRXEnable enable serial receive interrupts. If xTxENable enable
* transmitter empty interrupts.
*/
if(xRxEnable)
{
RS485_Receive_ENABLE();
__HAL_UART_ENABLE_IT(&huart1,UART_IT_RXNE);
}
else
{
__HAL_UART_DISABLE_IT(&huart1,UART_IT_RXNE);
}
if(xTxEnable)
{
RS485_Transmit_ENABLE();
__HAL_UART_ENABLE_IT(&huart1,UART_IT_TC);
}
else
{
__HAL_UART_DISABLE_IT(&huart1,UART_IT_TC);
}
}
1.2【xMBPortSerialInit】
串口初始化函数，因为我们在cubeMX中配置好工程后，已经自动进行了串口引脚及参数的配置，所以在这里我们不需要多余配置，只需要把NVIC打开即可(很重要)；
BOOL
xMBPortSerialInit( UCHAR ucPORT, ULONG ulBaudRate, UCHAR ucDataBits, eMBParity eParity )
{
/**
* \note 我们在配置时关闭了中断，是因为我们需要手动的去开始关闭
***/
HAL_NVIC_SetPriority(USART1_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(USART1_IRQn);
__HAL_UART_DISABLE_IT(&huart1,UART_IT_RXNE);
__HAL_UART_DISABLE_IT(&huart1,UART_IT_TC);
return TRUE;
}
1.3【xMBPortSerialPutByte】
将一个字节推至串口发送缓冲中
BOOL
xMBPortSerialPutByte( CHAR ucByte )
{
/* Put a byte in the UARTs transmit buffer. This function is called
* by the protocol stack if pxMBFrameCBTransmitterEmpty( ) has been
* called. */
USART1->DR = ucByte;
return TRUE;
}
1.4【xMBPortSerialGetByte】
从串口接收缓冲中读出一个字节
BOOL
xMBPortSerialGetByte( CHAR * pucByte )
{
/* Return the byte in the UARTs receive buffer. This function is called
* by the protocol stack after pxMBFrameCBByteReceived( ) has been called.
*/
*pucByte = (USART1->DR & (uint16_t)0x00ff);
return TRUE;
}
1.5 接收/发送中断处理函数
prvvUARTTxReadyISR(),prvvUARTRxISR()两个函数不需要改动，只需要将[static]关键字屏蔽即可；
/* 函数声明：在文件的开头，记得将static关键字屏蔽 */
void prvvUARTTxReadyISR( void );
void prvvUARTRxISR( void );
void prvvUARTTxReadyISR( void )
{
pxMBFrameCBTransmitterEmpty( );
}
void prvvUARTRxISR( void )
{
pxMBFrameCBByteReceived( );
}
然后将prvvUARTTxReadyISR(),prvvUARTRxISR()两个函数添加至main.h中；
1.6 中断调用
freeModbus的接收和发送都是在中断中完成的，所以当我们配置好串口的各个函数后，也需要去完成串口中断函数，如下：
void USART1_IRQHandler(void)
{
if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_RXNE) != RESET)
{
prvvUARTRxISR();
__HAL_UART_CLEAR_FLAG(&huart1,UART_FLAG_RXNE);
}
if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_TC) != RESET)
{
prvvUARTTxReadyISR();
__HAL_UART_CLEAR_FLAG(&huart1,UART_FLAG_TC);
}
}
2.接下来我们需要配置的是定时器，即【porttimer.c】文件
熟悉的环节，我们需要了解这个文件中包含了哪些函数
/* 定时器初始化 */
BOOL xMBPortTimersInit( USHORT usTim1Timerout50us );
/* 定时器使能 */
void vMBPortTimersEnable( ); //inline关键字屏蔽
/* 定时器失能 */
void vMBPortTimersDisable( ); //inline关键字屏蔽
/* 超时处理函数 */
void prvvTIMERExpiredISR( void );
然后，在开头将[main.h]头文件包含进去
/* ----------------------- Modbus includes ----------------------------------*/
#include "mb.h"
#include "mbport.h"
#include "main.h"
2.1定时器初始化【xMBPortTimersInit】
定时器的初始化不需要多余的配置，只需要将中断打开即可，并且返回true。
注：串口和定时器初始化中最重要的，就是配置并打开中断，否则程序将无法正常运行；
BOOL
xMBPortTimersInit( USHORT usTim1Timerout50us )
{
HAL_NVIC_SetPriority(TIM3_IRQn, 1, 0);
HAL_NVIC_EnableIRQ(TIM3_IRQn);
__HAL_TIM_CLEAR_IT(&htim3,TIM_IT_UPDATE);
__HAL_TIM_ENABLE_IT(&htim3,TIM_IT_UPDATE);
return TRUE;
}
2.2定时器使能/失能【vMBPortTimersEnable】
接下来是配置定时器的使能/失能函数，配置完后，记得将inline关键字屏蔽；
/* 定时器使能 */
void
vMBPortTimersEnable( )
{
/* Enable the timer with the timeout passed to xMBPortTimersInit( ) */
__HAL_TIM_CLEAR_IT(&htim3,TIM_IT_UPDATE);
__HAL_TIM_ENABLE_IT(&htim3,TIM_IT_UPDATE);
__HAL_TIM_SetCounter(&htim3,0);
__HAL_TIM_ENABLE(&htim3);
}
/* 定时器失能 */
void
vMBPortTimersDisable( )
{
/* Disable any pending timers. */
__HAL_TIM_DISABLE(&htim3);
// __HAL_TIM_ENABLE(&htim3);
// __HAL_TIM_SetCounter(&htim3,0);
// __HAL_TIM_CLEAR_IT(&htim3,TIM_IT_UPDATE);
// __HAL_TIM_DISABLE_IT(&htim3,TIM_IT_UPDATE);
}
2.3超时处理函数【prvvTIMERExpiredISR】
超时处理函数是放置在定时器中断函数中，这个函数中我们不需要增删内容，只需要将static关键字屏蔽即可，方便我们后面在中断函数中调用，然后将该函数放置于main.h函数中；
/* 函数声明，放置在程序牵头 */
void prvvTIMERExpiredISR( void );
void prvvTIMERExpiredISR( void )
{
( void )pxMBPortCBTimerExpired( );
}
至此，porttimer.c的修改就完成了，接下来就是定时器中断函数配置；
2.4中断调用
在cubemx配置时，已经将定时器配置为1750us(35*50us)了，所以在定时器中断中，我们不需要再去计算时间,当TIM_FLAG_UPDATE标志置位时，我们直接调用prvvTIMERExpiredISR（）即可；
void TIM3_IRQHandler(void)
{
if(__HAL_TIM_GET_FLAG(&htim3,TIM_FLAG_UPDATE) != RESET)
{
prvvTIMERExpiredISR();
__HAL_TIM_CLEAR_FLAG(&htim3,TIM_FLAG_UPDATE);
}
}
3.从机地址修改
freeModbus的函数中，对从机地址进行了一次usRegAddress++；在这里，我们不需要这个机制，所以，crtl+F，在find in files中搜索[usRegAddress++]，然后全部屏蔽；
4.Modbus ASCII
这次我们只是需要移植RTU功能，不需要用到Modbus ascii功能，所以直接关闭即可，随便找一个文件，将头文件包含进去，即#include “mbconfig.h”,然后鼠标右键跳转至该文件中，将line 49的MB_ASCII_ENABLED设置为0，
5.发送中断修复
打开[mbrtu.c]文件，然后下拉到line 213，即eMBRTUSend()函数之中，然后插入图中红框内容，插入内容的作用是将一个带发送字节的数据推入串口数据寄存器中，触发串口的发送中断，实现从机对主机指令的响应；
6.点开魔术棒，勾选Use MicroLIB，很重要的一步！！！
7.[demo.c]
打开demo.c文件，删除该文件中的main函数，保留其他函数。小小修改以下方便测试，
起始地址为0x01；
寄存器数量为0x0004;
寄存器保存值为0x01,0x02,0x03,0x04
8.[main.h]
main.h中新增一个头文件
#include "mb.h"
六、测试
至此，我们已经完成了freemodbus移植文件的所有修改，剩下的，即是初始化以及调用了；
我们进入main()函数，在while(1)之前调用freemodbus的初始化函数eMBInit()与使能函数eMBEnable();
/**
* 第一个参数:(eMode)MB_RTU,表示freeModbus初始化模式为Modbus RTU
* 第二个参数:(ucSlaveAddress)0x01,表示从机地址为0x01;
* 第三个参数:(ucPort)0x01,使用串口1;
* 第四个参数:(ulBaudRate)115200,表示波特率为115200;
* 第五个参数:(eParity)MB_PAR_NONE,表示无校验码;
**/
eMBInit(MB_RTU,0X01,0X01,115200,MB_PAR_NONE);
eMBEnable(); /* freeModbus 使能 */
在while(1)中，然后使用eMBPoll()函数轮询；
使用Modbus Poll工具来测试，测试结果如下：
至此，freemodbus的移植以及测试已经完成；
Chapter7 【stm32】FreeModbus 介绍 + 移植stm32f103 HAl库
原文链接：https://blog.csdn.net/tao475824827/article/details/126188867
1. 背景
最近朋友让帮忙做个小东西，需要用到modbus协议。RTU的协议之前用过，也总结过相关的知识点，具体见： Modbus RTU协议各知识点入门 + 实例.
之前项目用的命令很固定，就自己写了一个实现。现在这边要实现完整的协议栈，果断去找一些轮子来装。
2. FreeModbus介绍
Modbus相关的协议栈有不少轮子，比较有名是 LibModbus 和 FreeModbus。
LibModbus主要用在linux环境，而FreeModbus主要用在mcu环境，资源占用会小一些。
官方的FreeModbus只到v1.5，且只支持从机免费，做主机的功能要收费。
cwalter - FreeModbus v1.5
后来有兄弟基于这个开发了自己的v1.6，主从机都免费。
armlink- FreeModbus v1.6
我这边的话，因为只做从机，就下载了v1.5来用的。
3. 移植步骤
移植基于的原子的stm32f103zet6 精英板，串口2,用的开发库是HAL库。
3.1 下载代码 & 文件夹格式
从官网或者Github下载到源码， 进入文件夹，扫一下所有文件：
主要文件夹4个，
Demo中主要放了不同平台下的移植文件，以bare文件夹为例
BARE
| - port
| | - portevent.c
| | - portserial.c
| | - porttimer.c
| - demo.c
| - Makefile
这些就是移植层需要我们适配的接口了。其中 event基本不改。主要就是适配串口接口 和 定时器 接口。
然后选择demo.c 里面的
tools：工具
modbus：主要的协议栈实现，实际上不怎么需要修改
doc：文档
3.2 移植代码
主要我们需要修改的就是 串口的driver支持，定时器的driver支持，以及对应寄存器的设置。
网上的代码实在太多了。具体可以参见我的参考链接2。
这里我也把我的HAL库移植过的程序放上来，供大家参考。
3.2.1 串口
串口是我们使用modbus RTU的物理接口。
需要在portserial.c 中进行适配。
主要是实现：
串口初始化
发一个字节
收一个字节
中断实现，直接写中断函数或者用回调函数
代码如下：
void USART2_RS485_Init(u32 bound)
{
//GPIO端口设置
// PA2 TX
// PA3 RX
// PD7 DE
GPIO_InitTypeDef GPIO_Initure;
__HAL_RCC_GPIOA_CLK_ENABLE(); //使能GPIOA时钟
__HAL_RCC_GPIOD_CLK_ENABLE(); //使能GPIOD时钟
__HAL_RCC_USART2_CLK_ENABLE(); //使能USART2时钟
GPIO_Initure.Pin=GPIO_PIN_2; //PA2
GPIO_Initure.Mode=GPIO_MODE_AF_PP; //复用推挽输出
GPIO_Initure.Pull=GPIO_PULLUP; //上拉
GPIO_Initure.Speed=GPIO_SPEED_FREQ_HIGH;//高速
HAL_GPIO_Init(GPIOA,&GPIO_Initure); //初始化PA2
GPIO_Initure.Pin=GPIO_PIN_3; //PA3
GPIO_Initure.Mode=GPIO_MODE_AF_INPUT; //复用输入
HAL_GPIO_Init(GPIOA,&GPIO_Initure); //初始化PA3
//PD7推挽输出，485模式控制
GPIO_Initure.Pin=GPIO_PIN_7; //PD7
GPIO_Initure.Mode=GPIO_MODE_OUTPUT_PP; //推挽输出
GPIO_Initure.Pull=GPIO_PULLUP; //上拉
GPIO_Initure.Speed=GPIO_SPEED_FREQ_HIGH;//高速
HAL_GPIO_Init(GPIOD,&GPIO_Initure);
//USART 初始化设置
G_USART2_RS485Handler.Instance=USART2; //USART2
G_USART2_RS485Handler.Init.BaudRate=bound; //波特率
G_USART2_RS485Handler.Init.WordLength=UART_WORDLENGTH_8B; //字长为8位数据格式
G_USART2_RS485Handler.Init.StopBits=UART_STOPBITS_1; //一个停止位
G_USART2_RS485Handler.Init.Parity=UART_PARITY_NONE; //无奇偶校验位
G_USART2_RS485Handler.Init.HwFlowCtl=UART_HWCONTROL_NONE; //无硬件流控
G_USART2_RS485Handler.Init.Mode=UART_MODE_TX_RX; //收发模式
HAL_UART_Init(&G_USART2_RS485Handler); //HAL_UART_Init()会使能USART2
__HAL_UART_DISABLE_IT(&G_USART2_RS485Handler,UART_IT_TC);
__HAL_UART_ENABLE_IT(&G_USART2_RS485Handler,UART_IT_RXNE);//开启接收中断
HAL_NVIC_EnableIRQ(USART2_IRQn); //使能USART1中断
HAL_NVIC_SetPriority(USART2_IRQn,3,3); //抢占优先级3，子优先级3
USART2_RS485_TX_EN=0; //默认为接收模式
}
#include "mb.h"
#include "mbport.h"
extern UART_HandleTypeDef G_USART2_RS485Handler;
#define MODBUS_UART G_USART2_RS485Handler
/* ----------------------- static functions ---------------------------------*/
static void prvvUARTTxReadyISR( void );
static void prvvUARTRxISR( void );
/* ----------------------- Start implementation -----------------------------*/
void
vMBPortSerialEnable( BOOL xRxEnable, BOOL xTxEnable )
{
/* If xRXEnable enable serial receive interrupts. If xTxENable enable
* transmitter empty interrupts.
*/
if(xRxEnable)
{
__HAL_UART_ENABLE_IT(&MODBUS_UART, UART_IT_RXNE); //使能接收寄存器非空中断
//HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_RESET); //MAX485操作 低电平为接收模式
USART2_RS485_TX_EN = 0;
}
else
{
__HAL_UART_DISABLE_IT(&MODBUS_UART, UART_IT_RXNE); //禁能接收寄存器非空中断
//HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_SET); //MAX485操作 高电平为发送模式
USART2_RS485_TX_EN = 1;
}
if (TRUE == xTxEnable)
{
//HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_SET); //MAX485操作 高电平为发送模式
USART2_RS485_TX_EN = 1;
__HAL_UART_ENABLE_IT(&MODBUS_UART, UART_IT_TC); //使能发送完成中断
}
else
{
USART2_RS485_TX_EN = 0;
__HAL_UART_DISABLE_IT(&MODBUS_UART, UART_IT_TC); //禁能发送完成中断
}
}
BOOL
xMBPortSerialInit( UCHAR ucPORT, ULONG ulBaudRate, UCHAR ucDataBits, eMBParity eParity )
{
BOOL ret = TRUE;
USART2_RS485_Init(ulBaudRate);
return ret;
}
BOOL
xMBPortSerialPutByte( CHAR ucByte )
{
/* Put a byte in the UARTs transmit buffer. This function is called
* by the protocol stack if pxMBFrameCBTransmitterEmpty( ) has been
* called. */
//HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_SET); //MAX485操作 高电平为发送模式
USART2_RS485_TX_EN = 1;
#if 0
HAL_UART_Transmit_IT(&MODBUS_UART, (uint8_t *)&ucByte, 1);
#else
USART2->DR = ucByte;
#endif
return TRUE;
}
BOOL
xMBPortSerialGetByte( CHAR * pucByte )
{
/* Return the byte in the UARTs receive buffer. This function is called
* by the protocol stack after pxMBFrameCBByteReceived( ) has been called.
*/
// HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_RESET); //MAX485操作 低电平为接收模式
USART2_RS485_TX_EN = 0;
*pucByte = (USART2->DR & (uint16_t)0x00FF);
return TRUE;
}
/* Create an interrupt handler for the transmit buffer empty interrupt
* (or an equivalent) for your target processor. This function should then
* call pxMBFrameCBTransmitterEmpty( ) which tells the protocol stack that
* a new character can be sent. The protocol stack will then call
* xMBPortSerialPutByte( ) to send the character.
*/
static void prvvUARTTxReadyISR( void )
{
pxMBFrameCBTransmitterEmpty( );
}
/* Create an interrupt handler for the receive interrupt for your target
* processor. This function should then call pxMBFrameCBByteReceived( ). The
* protocol stack will then call xMBPortSerialGetByte( ) to retrieve the
* character.
*/
static void prvvUARTRxISR( void )
{
pxMBFrameCBByteReceived( );
}
void USART2_IRQHandler(void)
{
if(__HAL_UART_GET_FLAG(&MODBUS_UART, UART_FLAG_RXNE)) // 接收非空中断标记被置位
{
__HAL_UART_CLEAR_FLAG(&MODBUS_UART, UART_FLAG_RXNE); // 清除中断标记
prvvUARTRxISR(); // 通知modbus有数据到达
}
if(__HAL_UART_GET_FLAG(&MODBUS_UART, UART_FLAG_TXE)) // 发送为空中断标记被置位
{
__HAL_UART_CLEAR_FLAG(&MODBUS_UART, UART_FLAG_TXE); // 清除中断标记
prvvUARTTxReadyISR(); // 通知modbus数据可以发松
}
}
3.2.2 定时器
定时器主要是用于计算3.5位宽的一个时长，每次接受到一个字节的时候，会把定时器的count值清零，重新计时。
连续3.5位宽的时间内
/* ----------------------- Start implementation -----------------------------*/
BOOL xMBPortTimersInit( USHORT usTim1Timerout50us )
{
TIM_ClockConfigTypeDef sClockSourceConfig = {0};
TIM_MasterConfigTypeDef sMasterConfig = {0};
TIM3_Handler.Instance = TIM3;
TIM3_Handler.Init.Prescaler = 3600 - 1; // 72M 时钟，72m/3600 = 10k 频率, 50us记一次数
TIM3_Handler.Init.CounterMode = TIM_COUNTERMODE_UP;
TIM3_Handler.Init.Period = usTim1Timerout50us - 1; // usTim1Timerout50us * 50即为定时器溢出时间
TIM3_Handler.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
TIM3_Handler.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
if (HAL_TIM_Base_Init(&TIM3_Handler) != HAL_OK)
{
return FALSE;
}
sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;
if (HAL_TIM_ConfigClockSource(&TIM3_Handler, &sClockSourceConfig) != HAL_OK)
{
return FALSE;
}
sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
if (HAL_TIMEx_MasterConfigSynchronization(&TIM3_Handler, &sMasterConfig) != HAL_OK)
{
return FALSE;
}
__HAL_TIM_CLEAR_FLAG(&TIM3_Handler, TIM_FLAG_UPDATE); // 先清除一下定时器的中断标记,防止使能中断后直接触发中断
__HAL_TIM_ENABLE_IT(&TIM3_Handler, TIM_IT_UPDATE); // 使能定时器更新中断
HAL_TIM_Base_Start_IT(&TIM3_Handler);
return TRUE;
}
/* HAL_TIM_Base_Init 里会调用这个 */
void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim)
{
if(htim->Instance==TIM3)
{
__HAL_RCC_TIM3_CLK_ENABLE();
HAL_NVIC_SetPriority(TIM3_IRQn,1,3);
HAL_NVIC_EnableIRQ(TIM3_IRQn);
}
}
void vMBPortTimersEnable()
{
/* Enable the timer with the timeout passed to xMBPortTimersInit( ) */
__HAL_TIM_CLEAR_IT(&TIM3_Handler,TIM_IT_UPDATE);
__HAL_TIM_ENABLE_IT(&TIM3_Handler,TIM_IT_UPDATE);
__HAL_TIM_SET_COUNTER(&TIM3_Handler, 0); // 清空计数器
__HAL_TIM_ENABLE(&TIM3_Handler); // 使能定时器
}
void vMBPortTimersDisable( )
{
/* Disable any pending timers. */
__HAL_TIM_DISABLE(&TIM3_Handler); // 禁能定时器
__HAL_TIM_SET_COUNTER(&TIM3_Handler,0);
__HAL_TIM_DISABLE_IT(&TIM3_Handler,TIM_IT_UPDATE);
__HAL_TIM_CLEAR_IT(&TIM3_Handler,TIM_IT_UPDATE);
}
/* Create an ISR which is called whenever the timer has expired. This function
* must then call pxMBPortCBTimerExpired( ) to notify the protocol stack that
* the timer has expired.
*/
static void prvvTIMERExpiredISR( void )
{
( void )pxMBPortCBTimerExpired( ); /* 指向 xMBRTUTimerT35Expired */
}
// 定时器5中断服务程序
//void TIM5_IRQHandler(void)
void TIM3_IRQHandler(void)
{
if(__HAL_TIM_GET_FLAG(&TIM3_Handler, TIM_FLAG_UPDATE)) // 更新中断标记被置位
{
__HAL_TIM_CLEAR_FLAG(&TIM3_Handler, TIM_FLAG_UPDATE);// 清除中断标记
prvvTIMERExpiredISR(); // 通知modbus3.5个字符等待时间
}
}
一个要注意的点就是记得把定时器的时钟 和 中断打开。
网上一些移植程序这里没写，应该是用cudeIDE直接生成的代码里默认打开了。
如果是自己写的记得开一下，不然进不去中断。
就是加上这个函数HAL_TIM_Base_MspInit， 会在 HAL_TIM_Base_Init 的 时候自动调用。
void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim)
{
if(htim->Instance==TIM3)
{
__HAL_RCC_TIM3_CLK_ENABLE();
HAL_NVIC_SetPriority(TIM3_IRQn,1,3);
HAL_NVIC_EnableIRQ(TIM3_IRQn);
}
}
Chapter8 特别注意
原文链接：https://blog.csdn.net/weixin_43724208/article/details/108331049
这里使能了串口的“发送完成中断”，而不是官方代码建议的“发送为空中断”。由于单片机复位后，发送完成标志位TC置0，或者由于上一次发送最后一个字节时，发送中断中清除了TC标志位，所以无法进入USART2_IRQHandler()函数中启动发送。因此，在eMBPoll()函数中插入如下代码，发送一帧数据中的第一个字节，触发发送完成中断，随后就会自动完成一帧数据的发送。
eMBErrorCode
eMBPoll( void )
{
static UCHAR *ucMBFrame;
static UCHAR ucRcvAddress;
static UCHAR ucFunctionCode;
static USHORT usLength;
static eMBException eException;
int i;
eMBErrorCode eStatus = MB_ENOERR;
eMBEventType eEvent;
/* Check if the protocol stack is ready. */
if( eMBState != STATE_ENABLED )
{
return MB_EILLSTATE;
}
/* Check if there is a event available. If not return control to caller.
* Otherwise we will handle the event. */
if( xMBPortEventGet( &eEvent ) == TRUE )
{
switch ( eEvent )
{
case EV_READY:
break;
case EV_FRAME_RECEIVED:
eStatus = peMBFrameReceiveCur( &ucRcvAddress, &ucMBFrame, &usLength );
if( eStatus == MB_ENOERR )
{
/* Check if the frame is for us. If not ignore the frame. */
if( ( ucRcvAddress == ucMBAddress ) || ( ucRcvAddress == MB_ADDRESS_BROADCAST ) )
{
( void )xMBPortEventPost( EV_EXECUTE );
}
}
break;
case EV_EXECUTE:
ucFunctionCode = ucMBFrame[MB_PDU_FUNC_OFF];
eException = MB_EX_ILLEGAL_FUNCTION;
for( i = 0; i < MB_FUNC_HANDLERS_MAX; i++ )
{
/* No more function handlers registered. Abort. */
if( xFuncHandlers[i].ucFunctionCode == 0 )
{
break;
}
else if( xFuncHandlers[i].ucFunctionCode == ucFunctionCode )
{
eException = xFuncHandlers[i].pxHandler( ucMBFrame, &usLength );
break;
}
}
/* If the request was not sent to the broadcast address we
* return a reply. */
if( ucRcvAddress != MB_ADDRESS_BROADCAST )
{
if( eException != MB_EX_NONE )
{
/* An exception occured. Build an error frame. */
usLength = 0;
ucMBFrame[usLength++] = ( UCHAR )( ucFunctionCode | MB_FUNC_ERROR );
ucMBFrame[usLength++] = eException;
}
if( ( eMBCurrentMode == MB_ASCII ) && MB_ASCII_TIMEOUT_WAIT_BEFORE_SEND_MS )
{
vMBPortTimersDelay( MB_ASCII_TIMEOUT_WAIT_BEFORE_SEND_MS );
}
eStatus = peMBFrameSendCur( ucMBAddress, ucMBFrame, usLength );
//插入代码 begin *******************************************************
if( eStatus == MB_ENOERR ) //no error
{
xMBRTUTransmitFSM(); //发送一帧数据中的第一个字节，触发发送完成中断
}
//插入代码 end *******************************************************
}
break;
case EV_FRAME_SENT:
break;
}
}
return MB_ENOERR;
}
Chapter9 个人移植总结
portserial.c
/*
* FreeModbus Libary: BARE Port
* Copyright (C) 2006 Christian Walter <wolti@sil.at>
*
* This library is free software; you can redistribute it and/or
* modify it under the terms of the GNU Lesser General Public
* License as published by the Free Software Foundation; either
* version 2.1 of the License, or (at your option) any later version.
*
* This library is distributed in the hope that it will be useful,
* but WITHOUT ANY WARRANTY; without even the implied warranty of
* MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU
* Lesser General Public License for more details.
*
* You should have received a copy of the GNU Lesser General Public
* License along with this library; if not, write to the Free Software
* Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA
*
* File: $Id$
*/
#include "port.h"
/* ----------------------- Modbus includes ----------------------------------*/
#include "mb.h"
#include "mbport.h"
#include "main.h"
/* ----------------------- static functions ---------------------------------*/
void prvvUARTTxReadyISR(void);
void prvvUARTRxISR(void);
/* ----------------------- Start implementation -----------------------------*/
void vMBPortSerialEnable(BOOL xRxEnable, BOOL xTxEnable)
{
/* If xRXEnable enable serial receive interrupts. If xTxENable enable
* transmitter empty interrupts.
*/
if (xRxEnable) //将串口收发中断和modbus联系起来，下面的串口改为自己使能的串口
{
__HAL_UART_ENABLE_IT(&huart1, UART_IT_RXNE); //我用的是串口1，故为&huart1
}
else
{
__HAL_UART_DISABLE_IT(&huart1, UART_IT_RXNE);
}
if (xTxEnable)
{
__HAL_UART_ENABLE_IT(&huart1, UART_IT_TXE);
}
else
{
__HAL_UART_DISABLE_IT(&huart1, UART_IT_TXE);
}
}
BOOL xMBPortSerialInit(UCHAR ucPORT, ULONG ulBaudRate, UCHAR ucDataBits, eMBParity eParity)
{
HAL_NVIC_SetPriority(USART1_IRQn, 0, 1);
HAL_NVIC_EnableIRQ(USART1_IRQn);
__HAL_UART_DISABLE_IT(&huart1, UART_IT_RXNE);
__HAL_UART_DISABLE_IT(&huart1, UART_IT_TXE);
return TRUE;
}
BOOL xMBPortSerialPutByte(CHAR ucByte)
{
/* Put a byte in the UARTs transmit buffer. This function is called
* by the protocol stack if pxMBFrameCBTransmitterEmpty( ) has been
* called. */
if (HAL_UART_Transmit(&huart1, (uint8_t *) &ucByte, 1, 0x01) != HAL_OK) //添加发送一位代码
return FALSE;
else
return TRUE;
}
BOOL xMBPortSerialGetByte(CHAR * pucByte)
{
/* Return the byte in the UARTs receive buffer. This function is called
* by the protocol stack after pxMBFrameCBByteReceived( ) has been called.
*/
if (HAL_UART_Receive(&huart1, (uint8_t *) pucByte, 1, 0x01) != HAL_OK) //添加接收一位代码
return FALSE;
else
return TRUE;
}
/* Create an interrupt handler for the transmit buffer empty interrupt
* (or an equivalent) for your target processor. This function should then
* call pxMBFrameCBTransmitterEmpty( ) which tells the protocol stack that
* a new character can be sent. The protocol stack will then call
* xMBPortSerialPutByte( ) to send the character.
*/
void prvvUARTTxReadyISR(void) //删去前面的static，方便在串口中断使用
{
pxMBFrameCBTransmitterEmpty();
}
/* Create an interrupt handler for the receive interrupt for your target
* processor. This function should then call pxMBFrameCBByteReceived( ). The
* protocol stack will then call xMBPortSerialGetByte( ) to retrieve the
* character.
*/
void prvvUARTRxISR(void) //删去前面的static，方便在串口中断使用
{
pxMBFrameCBByteReceived();
}
porttimer.c
/*
* FreeModbus Libary: BARE Port
* Copyright (C) 2006 Christian Walter <wolti@sil.at>
*
* This library is free software; you can redistribute it and/or
* modify it under the terms of the GNU Lesser General Public
* License as published by the Free Software Foundation; either
* version 2.1 of the License, or (at your option) any later version.
*
* This library is distributed in the hope that it will be useful,
* but WITHOUT ANY WARRANTY; without even the implied warranty of
* MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU
* Lesser General Public License for more details.
*
* You should have received a copy of the GNU Lesser General Public
* License along with this library; if not, write to the Free Software
* Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA
*
* File: $Id$
*/
/* ----------------------- Platform includes --------------------------------*/
#include "port.h"
/* ----------------------- Modbus includes ----------------------------------*/
#include "mb.h"
#include "mbport.h"
#include "main.h"
/* ----------------------- static functions ---------------------------------*/
void prvvTIMERExpiredISR( void );
/* ----------------------- Start implementation -----------------------------*/
BOOL
xMBPortTimersInit( USHORT usTim1Timerout50us )
{
HAL_NVIC_SetPriority(TIM3_IRQn, 1, 0);
HAL_NVIC_EnableIRQ(TIM3_IRQn);
__HAL_TIM_CLEAR_IT(&htim3,TIM_IT_UPDATE);
__HAL_TIM_ENABLE_IT(&htim3,TIM_IT_UPDATE);
return TRUE;
}
inline void
vMBPortTimersEnable( )
{
/* Enable the timer with the timeout passed to xMBPortTimersInit( ) */
__HAL_TIM_CLEAR_IT(&htim3,TIM_IT_UPDATE);
__HAL_TIM_ENABLE_IT(&htim3,TIM_IT_UPDATE);
__HAL_TIM_SetCounter(&htim3,0);
__HAL_TIM_ENABLE(&htim3);
}
inline void
vMBPortTimersDisable( )
{
/* Disable any pending timers. */
__HAL_TIM_DISABLE(&htim3);
__HAL_TIM_SetCounter(&htim3,0);
__HAL_TIM_CLEAR_IT(&htim3,TIM_IT_UPDATE);
__HAL_TIM_DISABLE_IT(&htim3,TIM_IT_UPDATE);
}
/* Create an ISR which is called whenever the timer has expired. This function
* must then call pxMBPortCBTimerExpired( ) to notify the protocol stack that
* the timer has expired.
*/
void prvvTIMERExpiredISR( void )
{
( void )pxMBPortCBTimerExpired( );
}
port.h
/*
* FreeModbus Libary: BARE Port
* Copyright (C) 2006 Christian Walter <wolti@sil.at>
*
* This library is free software; you can redistribute it and/or
* modify it under the terms of the GNU Lesser General Public
* License as published by the Free Software Foundation; either
* version 2.1 of the License, or (at your option) any later version.
*
* This library is distributed in the hope that it will be useful,
* but WITHOUT ANY WARRANTY; without even the implied warranty of
* MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU
* Lesser General Public License for more details.
*
* You should have received a copy of the GNU Lesser General Public
* License along with this library; if not, write to the Free Software
* Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA
*
* File: $Id$
*/
#ifndef _PORT_H
#define _PORT_H
//#include <stdio.h>
//#include <stdlib.h>
#include <stdint.h>
#include <stdbool.h>
#include <stm32f4xx_hal.h>
#define INLINE inline
#define PR_BEGIN_EXTERN_C extern "C" {
#define PR_END_EXTERN_C }
#define ENTER_CRITICAL_SECTION( ) __set_PRIMASK(1)
#define EXIT_CRITICAL_SECTION( ) __set_PRIMASK(0)
typedef uint8_t BOOL;
typedef unsigned char UCHAR;
typedef char CHAR;
typedef uint16_t USHORT;
typedef int16_t SHORT;
typedef uint32_t ULONG;
typedef int32_t LONG;
#ifndef TRUE
#define TRUE 1
#endif
#ifndef FALSE
#define FALSE 0
#endif
#endif
usmodbus.h
/*
* FreeModbus Libary: BARE Demo Application
* Copyright (C) 2006 Christian Walter <wolti@sil.at>
*
* This program is free software; you can redistribute it and/or modify
* it under the terms of the GNU General Public License as published by
* the Free Software Foundation; either version 2 of the License, or
* (at your option) any later version.
*
* This program is distributed in the hope that it will be useful,
* but WITHOUT ANY WARRANTY; without even the implied warranty of
* MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the
* GNU General Public License for more details.
*
* You should have received a copy of the GNU General Public License
* along with this program; if not, write to the Free Software
* Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA
*
* File: $Id$
*/
#ifndef _USMODBUS_H
#define _USMODBUS_H
/* ----------------------- Modbus includes ----------------------------------*/
#include "mb.h"
#include "mbport.h"
/* ----------------------- Defines ------------------------------------------*/
#define REG_INPUT_START 0x0001
#define REG_INPUT_NREGS 0x0004
#define REG_HOLDING_START 1
#define REG_HOLDING_NREGS 100
/* ----------------------- Static variables ---------------------------------*/
extern USHORT usRegInputBuf[REG_INPUT_NREGS];
extern USHORT usRegHoldingBuf[REG_HOLDING_NREGS];
#endif
demo.c(usmodbus.c)
/*
* FreeModbus Libary: BARE Demo Application
* Copyright (C) 2006 Christian Walter <wolti@sil.at>
*
* This program is free software; you can redistribute it and/or modify
* it under the terms of the GNU General Public License as published by
* the Free Software Foundation; either version 2 of the License, or
* (at your option) any later version.
*
* This program is distributed in the hope that it will be useful,
* but WITHOUT ANY WARRANTY; without even the implied warranty of
* MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the
* GNU General Public License for more details.
*
* You should have received a copy of the GNU General Public License
* along with this program; if not, write to the Free Software
* Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA
*
* File: $Id$
*/
/* ----------------------- Modbus includes ----------------------------------*/
#include "mb.h"
#include "mbport.h"
#include "usmodbus.h"
/* ----------------------- Defines ------------------------------------------*/
//#define REG_INPUT_START 0x0001
//#define REG_INPUT_NREGS 0x0004
//
//#define REG_HOLDING_START 1
//#define REG_HOLDING_NREGS 100
/* ----------------------- Static variables ---------------------------------*/
USHORT usRegInputStart = REG_INPUT_START;
USHORT usRegInputBuf[REG_INPUT_NREGS] = {0x01, 0x02, 0x03, 0x04};
USHORT usRegHoldingStart = REG_HOLDING_START;
USHORT usRegHoldingBuf[REG_HOLDING_NREGS]={0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x01,0x00};
/* ----------------------- Start implementation -----------------------------*/
int
host( void )
{
eMBErrorCode eStatus;
eStatus = eMBInit( MB_RTU, 0x0A, 0, 38400, MB_PAR_EVEN );
/* Enable the Modbus Protocol Stack. */
eStatus = eMBEnable( );
for( ;; )
{
( void )eMBPoll( );
/* Here we simply count the number of poll cycles. */
usRegInputBuf[0]++;
}
}
eMBErrorCode
eMBRegInputCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs )
{
eMBErrorCode eStatus = MB_ENOERR;
int iRegIndex;
if( ( usAddress >= REG_INPUT_START )
&& ( usAddress + usNRegs <= REG_INPUT_START + REG_INPUT_NREGS ) )
{
iRegIndex = ( int )( usAddress - usRegInputStart );
while( usNRegs > 0 )
{
*pucRegBuffer++ =
( unsigned char )( usRegInputBuf[iRegIndex] >> 8 );
*pucRegBuffer++ =
( unsigned char )( usRegInputBuf[iRegIndex] & 0xFF );
iRegIndex++;
usNRegs--;
}
}
else
{
eStatus = MB_ENOREG;
}
return eStatus;
}
eMBErrorCode
eMBRegHoldingCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs,
eMBRegisterMode eMode )
{
eMBErrorCode eStatus = MB_ENOERR;
int iRegIndex;
if( ( usAddress >= REG_HOLDING_START ) && ( usAddress + usNRegs <= REG_HOLDING_START + REG_HOLDING_NREGS ) )
{
iRegIndex = ( int )( usAddress - usRegHoldingStart );
switch ( eMode )
{
case MB_REG_READ:
while( usNRegs > 0 )
{
*pucRegBuffer++ = ( unsigned char )( usRegHoldingBuf[iRegIndex] >> 8 );
*pucRegBuffer++ = ( unsigned char )( usRegHoldingBuf[iRegIndex] & 0xFF );
iRegIndex++;
usNRegs--;
}
break;
case MB_REG_WRITE:
while( usNRegs > 0 )
{
usRegHoldingBuf[iRegIndex] = *pucRegBuffer++ << 8;
usRegHoldingBuf[iRegIndex] |= *pucRegBuffer++;
iRegIndex++;
usNRegs--;
}
}
}
else
{
eStatus = MB_ENOREG;
}
return eStatus;
}
eMBErrorCode
eMBRegCoilsCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNCoils,
eMBRegisterMode eMode )
{
return MB_ENOREG;
}
eMBErrorCode
eMBRegDiscreteCB( UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNDiscrete )
{
return MB_ENOREG;
}
stm32f4xx_it.c
/* USER CODE BEGIN Header */
/**
******************************************************************************
* @file stm32f4xx_it.c
* @brief Interrupt Service Routines.
******************************************************************************
* @attention
*
* Copyright (c) 2024 STMicroelectronics.
* All rights reserved.
*
* This software is licensed under terms that can be found in the LICENSE file
* in the root directory of this software component.
* If no LICENSE file comes with this software, it is provided AS-IS.
*
******************************************************************************
*/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "stm32f4xx_it.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
extern void prvvUARTTxReadyISR(void);
extern void prvvUARTRxISR(void);
extern void prvvTIMERExpiredISR( void );
/* USER CODE END Includes */
/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN TD */
/* USER CODE END TD */
/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */
/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */
/* USER CODE END PM */
/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
extern UART_HandleTypeDef huart1;
extern UART_HandleTypeDef huart2;
/* USER CODE END PV */
/* Private function prototypes -----------------------------------------------*/
/* USER CODE BEGIN PFP */
/* USER CODE END PFP */
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
/* USER CODE END 0 */
/* External variables --------------------------------------------------------*/
extern TIM_HandleTypeDef htim2;
/* USER CODE BEGIN EV */
/* USER CODE END EV */
/******************************************************************************/
/* Cortex-M4 Processor Interruption and Exception Handlers */
/******************************************************************************/
/**
* @brief This function handles Non maskable interrupt.
*/
void NMI_Handler(void)
{
/* USER CODE BEGIN NonMaskableInt_IRQn 0 */
/* USER CODE END NonMaskableInt_IRQn 0 */
/* USER CODE BEGIN NonMaskableInt_IRQn 1 */
while (1)
{
}
/* USER CODE END NonMaskableInt_IRQn 1 */
}
/**
* @brief This function handles Hard fault interrupt.
*/
void HardFault_Handler(void)
{
/* USER CODE BEGIN HardFault_IRQn 0 */
/* USER CODE END HardFault_IRQn 0 */
while (1)
{
/* USER CODE BEGIN W1_HardFault_IRQn 0 */
/* USER CODE END W1_HardFault_IRQn 0 */
}
}
/**
* @brief This function handles Memory management fault.
*/
void MemManage_Handler(void)
{
/* USER CODE BEGIN MemoryManagement_IRQn 0 */
/* USER CODE END MemoryManagement_IRQn 0 */
while (1)
{
/* USER CODE BEGIN W1_MemoryManagement_IRQn 0 */
/* USER CODE END W1_MemoryManagement_IRQn 0 */
}
}
/**
* @brief This function handles Pre-fetch fault, memory access fault.
*/
void BusFault_Handler(void)
{
/* USER CODE BEGIN BusFault_IRQn 0 */
/* USER CODE END BusFault_IRQn 0 */
while (1)
{
/* USER CODE BEGIN W1_BusFault_IRQn 0 */
/* USER CODE END W1_BusFault_IRQn 0 */
}
}
/**
* @brief This function handles Undefined instruction or illegal state.
*/
void UsageFault_Handler(void)
{
/* USER CODE BEGIN UsageFault_IRQn 0 */
/* USER CODE END UsageFault_IRQn 0 */
while (1)
{
/* USER CODE BEGIN W1_UsageFault_IRQn 0 */
/* USER CODE END W1_UsageFault_IRQn 0 */
}
}
/**
* @brief This function handles System service call via SWI instruction.
*/
void SVC_Handler(void)
{
/* USER CODE BEGIN SVCall_IRQn 0 */
/* USER CODE END SVCall_IRQn 0 */
/* USER CODE BEGIN SVCall_IRQn 1 */
/* USER CODE END SVCall_IRQn 1 */
}
/**
* @brief This function handles Debug monitor.
*/
void DebugMon_Handler(void)
{
/* USER CODE BEGIN DebugMonitor_IRQn 0 */
/* USER CODE END DebugMonitor_IRQn 0 */
/* USER CODE BEGIN DebugMonitor_IRQn 1 */
/* USER CODE END DebugMonitor_IRQn 1 */
}
/**
* @brief This function handles Pendable request for system service.
*/
void PendSV_Handler(void)
{
/* USER CODE BEGIN PendSV_IRQn 0 */
/* USER CODE END PendSV_IRQn 0 */
/* USER CODE BEGIN PendSV_IRQn 1 */
/* USER CODE END PendSV_IRQn 1 */
}
/**
* @brief This function handles System tick timer.
*/
void SysTick_Handler(void)
{
/* USER CODE BEGIN SysTick_IRQn 0 */
/* USER CODE END SysTick_IRQn 0 */
HAL_IncTick();
/* USER CODE BEGIN SysTick_IRQn 1 */
/* USER CODE END SysTick_IRQn 1 */
}
/******************************************************************************/
/* STM32F4xx Peripheral Interrupt Handlers */
/* Add here the Interrupt Handlers for the used peripherals. */
/* For the available peripheral interrupt handler names, */
/* please refer to the startup file (startup_stm32f4xx.s). */
/******************************************************************************/
/**
* @brief This function handles TIM2 global interrupt.
*/
void TIM2_IRQHandler(void)
{
/* USER CODE BEGIN TIM2_IRQn 0 */
/* USER CODE END TIM2_IRQn 0 */
HAL_TIM_IRQHandler(&htim2);
/* USER CODE BEGIN TIM2_IRQn 1 */
/* USER CODE END TIM2_IRQn 1 */
}
/* USER CODE BEGIN 1 */
void USART1_IRQHandler(void)
{
/* USER CODE BEGIN USART2_IRQn 0 */
/* USER CODE END USART2_IRQn 0 */
//HAL_UART_IRQHandler(&huart1);
/* USER CODE BEGIN USART1_IRQn 1 */
if(__HAL_UART_GET_IT_SOURCE(&huart1, UART_IT_RXNE)!= RESET)
{
prvvUARTRxISR();//接收中断
}
if(__HAL_UART_GET_IT_SOURCE(&huart1, UART_IT_TXE)!= RESET)
{
prvvUARTTxReadyISR();//发送中断
}
HAL_NVIC_ClearPendingIRQ(USART1_IRQn);
HAL_UART_IRQHandler(&huart1);
/* USER CODE END USART2_IRQn 1 */
}
void TIM3_IRQHandler(void)
{
if(__HAL_TIM_GET_FLAG(&htim3,TIM_FLAG_UPDATE) != RESET)
{
prvvTIMERExpiredISR();
__HAL_TIM_CLEAR_FLAG(&htim3,TIM_FLAG_UPDATE);
}
}
/* USER CODE END 1 */
main.c
/* USER CODE BEGIN Header */
/**
******************************************************************************
* @file : main.c
* @brief : Main program body
******************************************************************************
* @attention
*
* Copyright (c) 2024 STMicroelectronics.
* All rights reserved.
*
* This software is licensed under terms that can be found in the LICENSE file
* in the root directory of this software component.
* If no LICENSE file comes with this software, it is provided AS-IS.
*
******************************************************************************
*/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "tim.h"
#include "usart.h"
#include "gpio.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "mb.h"
#include "mbport.h"
#include "usmodbus.h"
/* USER CODE END Includes */
/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
/* USER CODE END PTD */
/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */
/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */
/* USER CODE END PM */
/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
uint16_t led_ctrl = 0x0000;
/* USER CODE END PV */
/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
/* USER CODE END PFP */
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
/* USER CODE END 0 */
/**
* @brief The application entry point.
* @retval int
*/
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_TIM2_Init();
MX_TIM3_Init();
MX_USART1_UART_Init();
// __HAL_UART_DISABLE_IT(&huart1, UART_IT_RXNE);
// __HAL_UART_DISABLE(&huart1);
MX_USART2_UART_Init();
/* USER CODE BEGIN 2 */
HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_RESET);
eMBInit( MB_RTU, 0x01, 1, 115200, MB_PAR_NONE);//初始化modbus，走modbusRTU，从站地址为0x01，端口为1。
eMBEnable( );//使能modbus
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
( void )eMBPoll( );//启动modbus侦听
led_ctrl = usRegHoldingBuf[99];
if(led_ctrl & 0x0001)
HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_RESET);
else
HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_SET);
if(led_ctrl & 0x0008)
HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET);
else
HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_SET);
// HAL_GPIO_TogglePin(LED0_GPIO_Port, LED0_Pin);
}
/* USER CODE END 3 */
}
/**
* @brief System Clock Configuration
* @retval None
*/
void SystemClock_Config(void)
{
// RCC_OscInitTypeDef RCC_OscInitStruct = {0};
// RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
// /** Configure the main internal regulator output voltage
// */
// __HAL_RCC_PWR_CLK_ENABLE();
// __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);
// /** Initializes the RCC Oscillators according to the specified parameters
// * in the RCC_OscInitTypeDef structure.
// */
// RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
// RCC_OscInitStruct.HSEState = RCC_HSE_ON;
// RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
// RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
// RCC_OscInitStruct.PLL.PLLM = 4;
// RCC_OscInitStruct.PLL.PLLN = 168;
// RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
// RCC_OscInitStruct.PLL.PLLQ = 4;
// if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
// {
// Error_Handler();
// }
// /** Initializes the CPU, AHB and APB buses clocks
// */
// RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
// |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
// RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
// RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
// RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;
// RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV4;
// if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5) != HAL_OK)
// {
// Error_Handler();
// }
RCC_OscInitTypeDef RCC_OscInitStruct;
RCC_ClkInitTypeDef RCC_ClkInitStruct;
__HAL_RCC_PWR_CLK_ENABLE(); //使能PWR时钟
__HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1); //设置调压器输出电压级别1
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE; // 外部晶振，8MHz
RCC_OscInitStruct.HSEState = RCC_HSE_ON; //打开HSE
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON; //打开PLL
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE; //PLL时钟源选择HSE
RCC_OscInitStruct.PLL.PLLM = 8; //8分频MHz
RCC_OscInitStruct.PLL.PLLN = 336; //336倍频
RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2; //2分频，得到168MHz主时钟
RCC_OscInitStruct.PLL.PLLQ = 7; //USB/SDIO/随机数产生器等的主PLL分频系数
HAL_RCC_OscConfig(&RCC_OscInitStruct);
RCC_ClkInitStruct.ClockType =
RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK; // 系统时钟：168MHz
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1; // AHB时钟： 168MHz
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4; // APB1时钟：42MHz
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2; // APB2时钟：84MHz
HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5);
HAL_RCC_EnableCSS(); // 使能CSS功能，优先使用外部晶振，内部时钟源为备用
// HAL_RCC_GetHCLKFreq()/1000 1ms中断一次
// HAL_RCC_GetHCLKFreq()/100000 10us中断一次
// HAL_RCC_GetHCLKFreq()/1000000 1us中断一次
HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq() / 1000); // 配置并启动系统滴答定时器
/* 系统滴答定时器时钟源 */
HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);
/* 系统滴答定时器中断优先级配置 */
HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
}
/* USER CODE BEGIN 4 */
/* USER CODE END 4 */
/**
* @brief This function is executed in case of error occurrence.
* @retval None
*/
void Error_Handler(void)
{
/* USER CODE BEGIN Error_Handler_Debug */
/* User can add his own implementation to report the HAL error return state */
__disable_irq();
while (1)
{
}
/* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/**
* @brief Reports the name of the source file and the source line number
* where the assert_param error has occurred.
* @param file: pointer to the source file name
* @param line: assert_param error line source number
* @retval None
*/
void assert_failed(uint8_t *file, uint32_t line)
{
/* USER CODE BEGIN 6 */
/* User can add his own implementation to report the file name and line number,
ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
/* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */
FreeModbus V1.6 主机使用说明
http://www.openedv.com/thread-289725-1-1.html
FreeModbus是一款开源的Modbus协议栈，但是只有从机开源，主机源码是需要收费的。同时网上也没有发现比较好的开源的Modbus主机协议栈，所以才开发这款支持主机模式的FreeModbus协议栈。本版FreeModbus版本号更改为V1.6，特性如下：
新增加的主机源码与原有从机的风格及接口保持一致；
支持主机与从机在同一协议栈运行；
支持实时操作系统及裸机移植；
为应用提供多种请求模式，用户可以选择阻塞还是非阻塞模式，自定义超时时间等，方便应用层灵活调用；
支持所有常用的Modbus方法。
扫一扫
773
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
