微波技术大作业课设分立电容电感+微带单枝短截线+微带双枝短截线匹配电路设计

叶绿体不忘呼吸

已于 2024-07-03 22:23:42 修改

阅读量2.1k

点赞数 5

分类专栏：实验报告文章标签：微波技术分立电容电感微带单枝短截线微带双枝短截线

于 2022-07-24 11:00:00 首次发布

本文链接：https://blog.csdn.net/m0_46653805/article/details/125811371

版权

实验报告专栏收录该内容

55 篇文章

订阅专栏

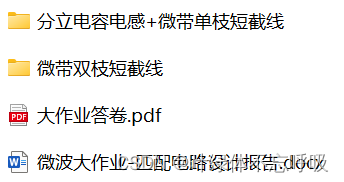

文末获取完整设计报告+工程源文件等

在这里插入图片描述

一、用分立电容电感匹配实例

1.设计目标
设计L型阻抗匹配网络，使 =25-j15Ohm信号源与 =100-j25Ohm负载匹配，频率为50MHz。

2.设计步骤
（1）在原理图中设定输入输出端口和相应的阻抗。
（2）在原理图里加入Smith Chart Matching控件，并设置相关的频率和输入输出阻抗等参数。
（3）打开Smith Chart Utility，导入对应Smith Chart Matching控件的相关参数或者输入相关参数。
（4）在Smith Chart Utility中选用器件完成匹配。
（5）生成匹配原理图。

3.设计过程

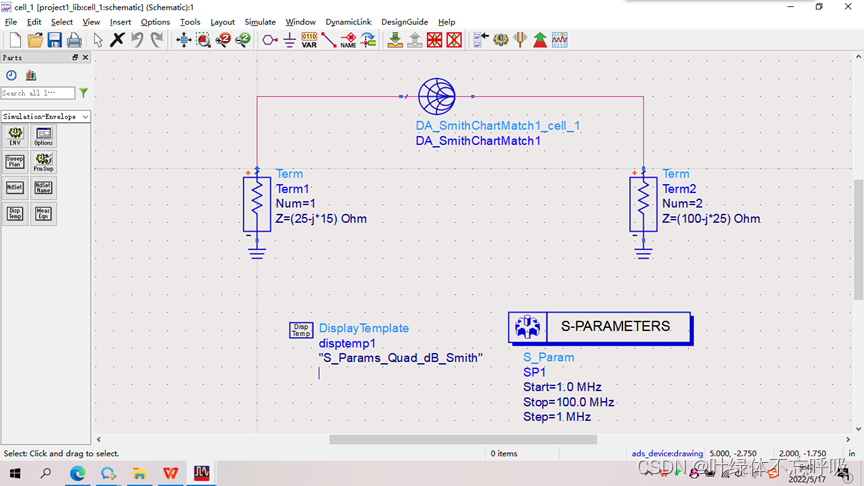

（1）新建工程及原理图。Term1为源，Term2为负载，修改对应参数。添加Smith Chart Matching控件，使用时注意方向。设置S控件参数。
在这里插入图片描述

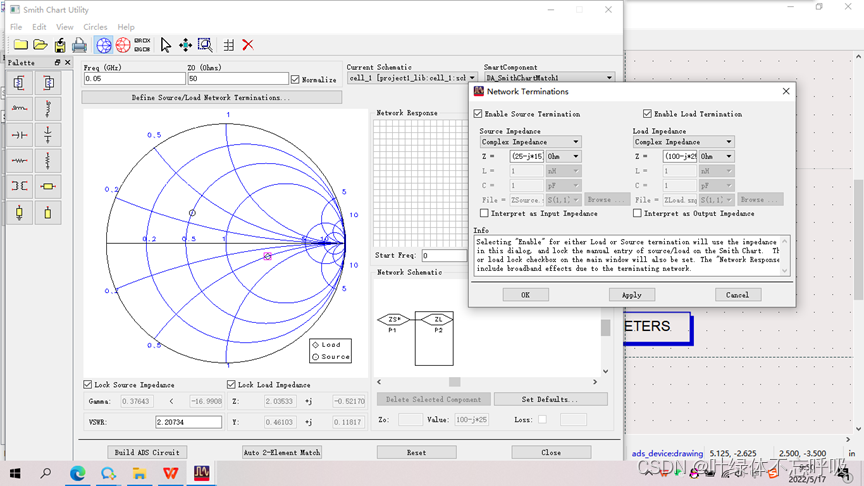

（2）在DA_Smith Chart Matching中设置相关参数。在Smith Chart Utility对话框中修改相关参数，应用后可在Smith圆图上得到源和负载的阻抗点。

（3）采用LC分立器件匹配（手动配置或自动配置）

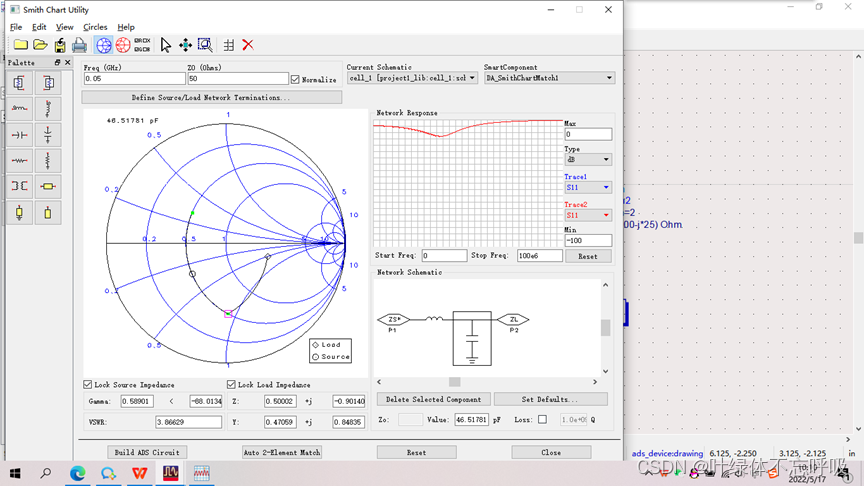

①手动匹配：在左侧器件栏选择相应的器件进行匹配
在这里插入图片描述

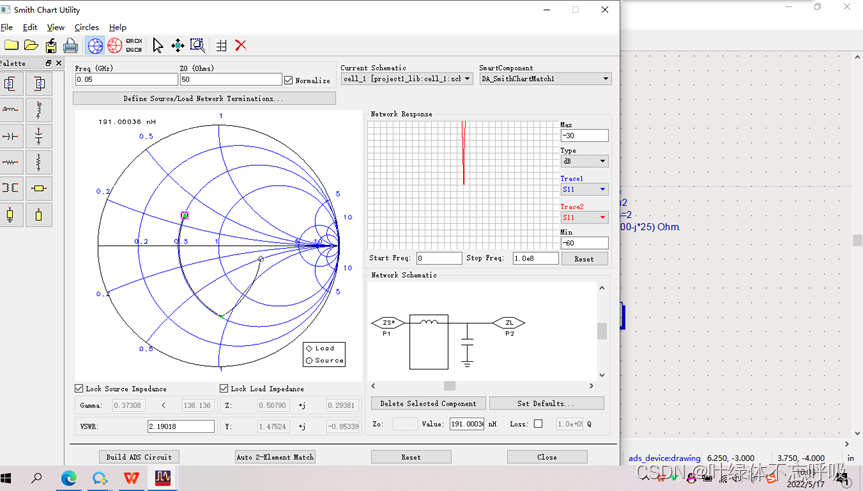

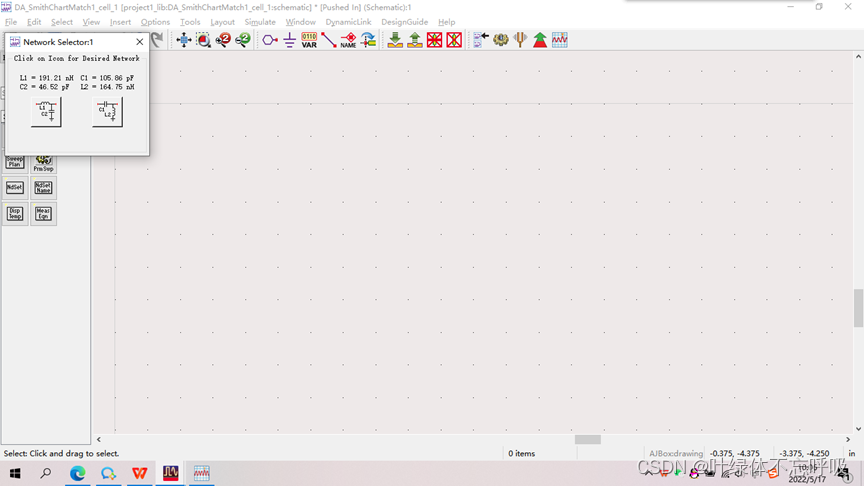

②自动匹配：点击下方 Auto2-Element Match后，单击左边的串联电感并联短路电容的匹配网络自动生成匹配路径。

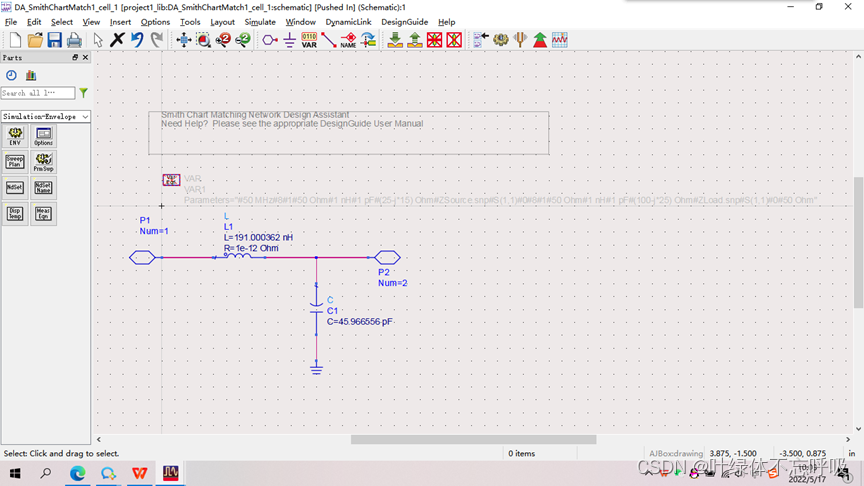

匹配后电路图如下：

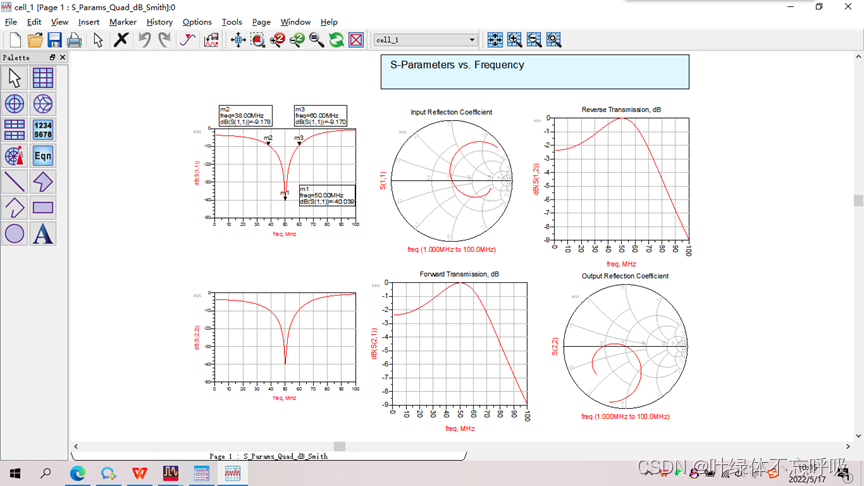

4.仿真结果

由图可清楚看出，输入输出反射系数在50MHz时，dB(S11)=dB(S22)=-50dB。因为这是一个无源网络，所以S11和S22的曲线相同，S21和S12的曲线相同。
一般电路阻抗匹配方法有很多种，可根据具体参数要求进行选择，如VSWR、带宽（Q值）、隔直要求等。在实际应用中，也要考虑匹配后的LC元器件值是否为常规值，进而进行匹配电路。

二、微带单枝短截线匹配电路

1.设计目标
设计微带单枝短截线匹配电路，把阻抗Z_L=(30+j50)Ohm的负载匹配到阻抗Z_S=(55-j 40)Ohm的信号源，中心频率为1.5GHz。

2.设计过程

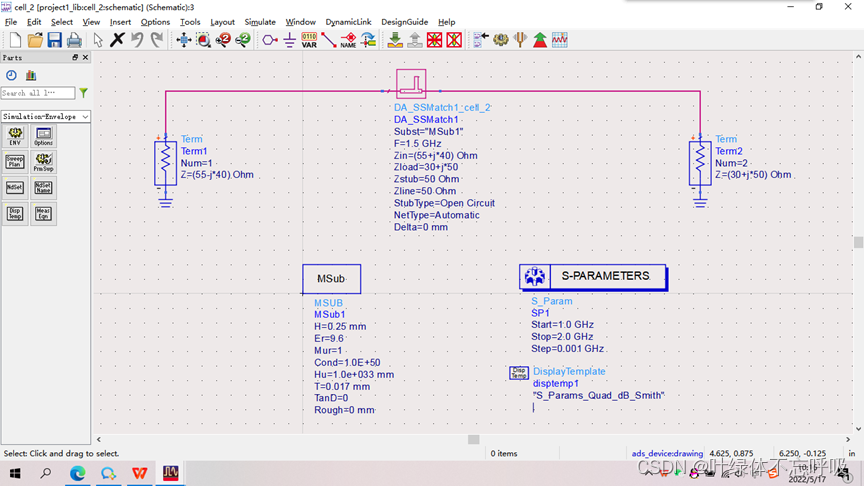

（1）完成对应的电路的设计和参数的设置。
在这里插入图片描述
（2）在Passive Circuit DesignGuide对话框中选择DA_SSMatch1等待完成匹配网络子电路的设计。

（3）匹配网络子电路如下图

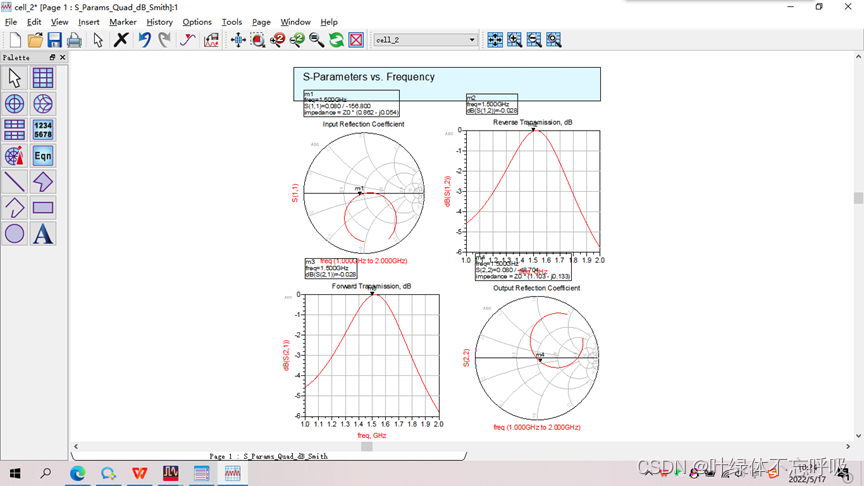

3.仿真结果
由上图可看出S(1,1)、S(1,2)、S(2,1)、S(2,2)参数值都比较理想，整个仿真过程已实现微带单枝短截线的电路匹配。
在50Ω的射频系统中，微带线的特性阻抗一般是20～200Ω。如果微带线特性阻抗太高，微带线比较窄，由于电路板加工精度的限制，误差相对会比较大。如果微带线特性阻抗比较低，微带线会比较宽，电路板体积会比较大。因此，在微带线匹配设计时要适当选择特性阻抗。

三、微带双枝短截线匹配

1.设计目标

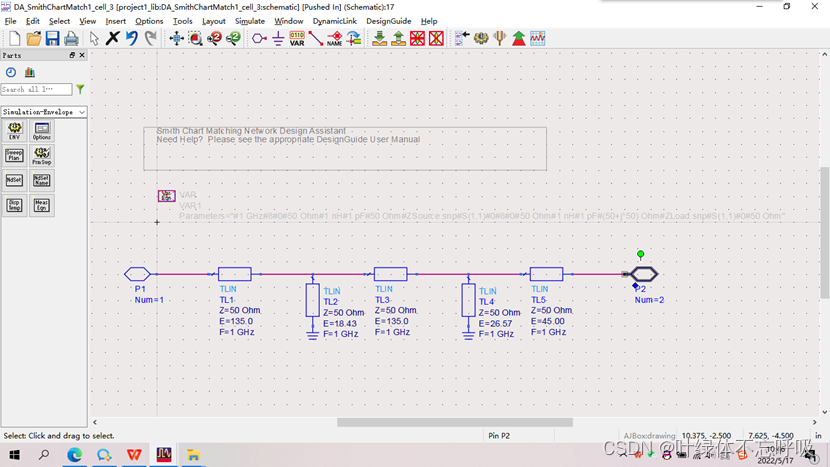

对如下图所示的双枝短截线匹配电路结构，假定传输线长度为l_1=λ/8，l_2=l_3=3λ/8，令所有传输线的特性阻抗均为50Ohm，设计合适的短截线长度，使Z_L=50+j*50Ohm的负载阻抗与Z_in=50Ohm的输入阻抗在频率1GHz时达到良好地匹配。
在这里插入图片描述
2.设计过程

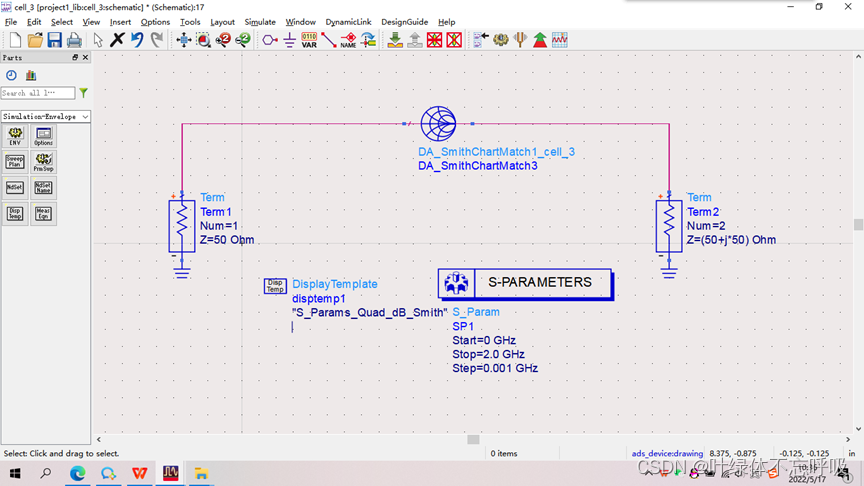

（1）新建工程及原理图。Term1为源，Term2为负载，修改对应参数。添加Smith Chart Matching控件，使用时注意方向。设置S控件参数。

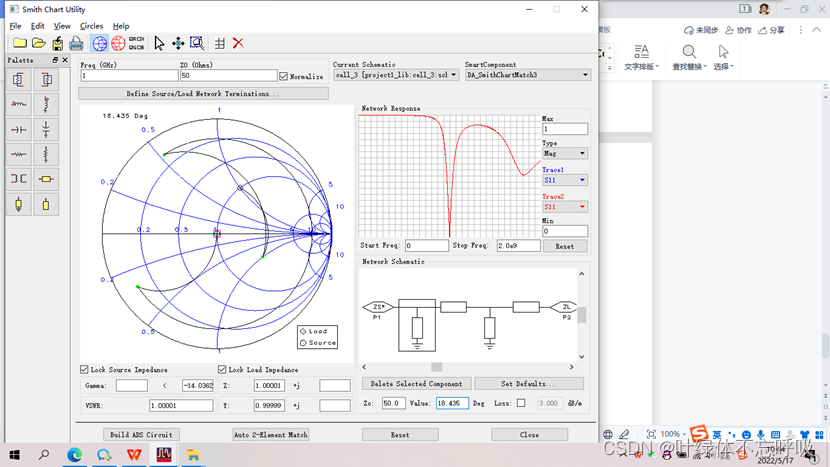

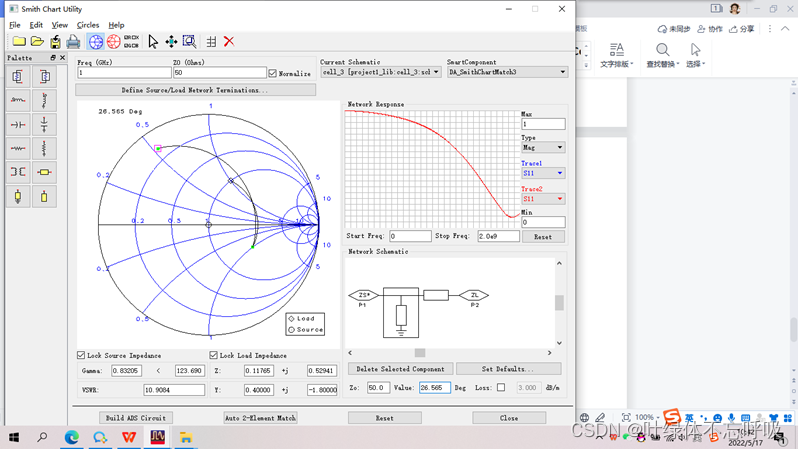

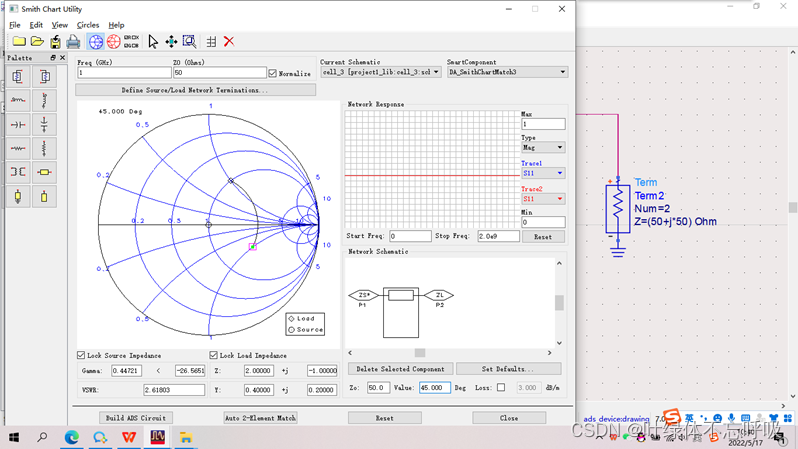

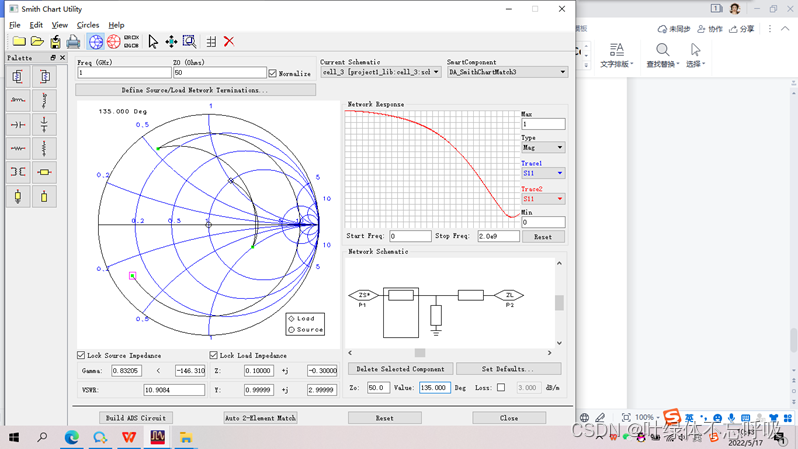

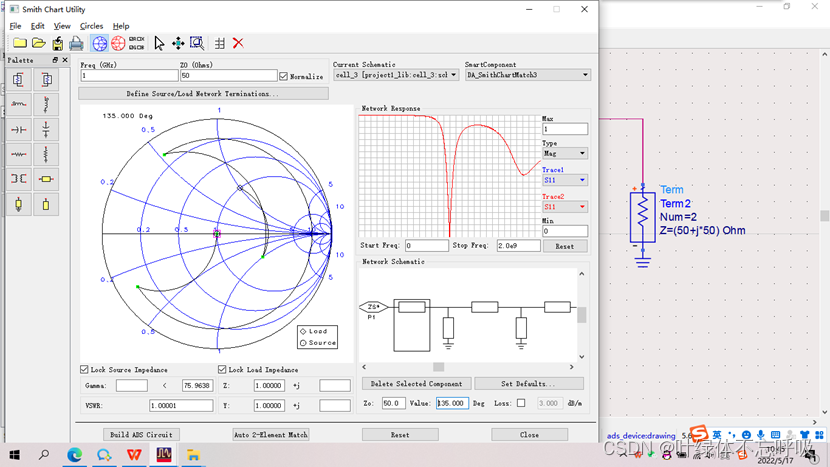

（2）在Smith Chart Utility对话框中依次添加需要的串联传输线与并联短截线，完成双枝短截线的匹配全过程。
在这里插入图片描述

（3）在自动生成的匹配子电路中添加一般微带线、微带短路枝节线、微带T型结合微带基片，并设置微带基片的参数。

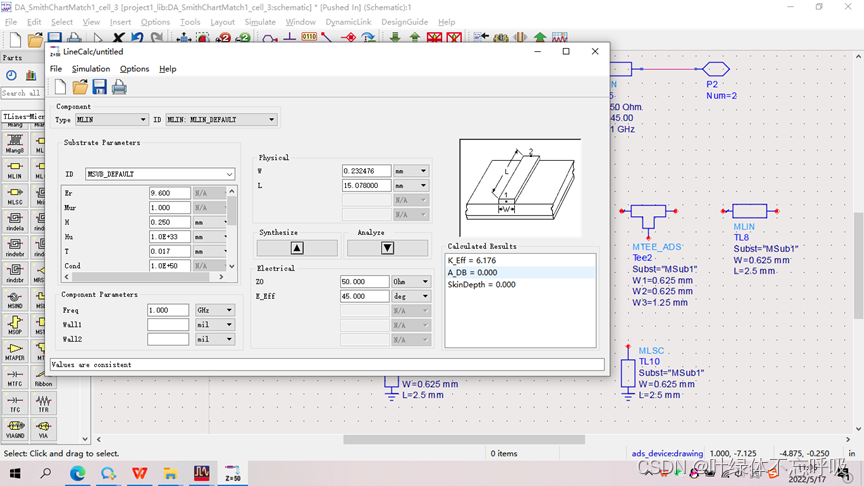

（4）在LineCalc窗口中计算出微带线的物理宽度和长度

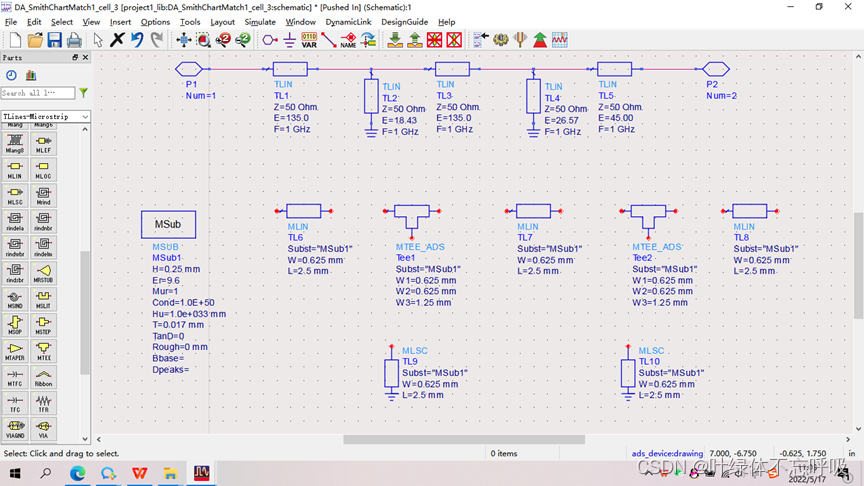

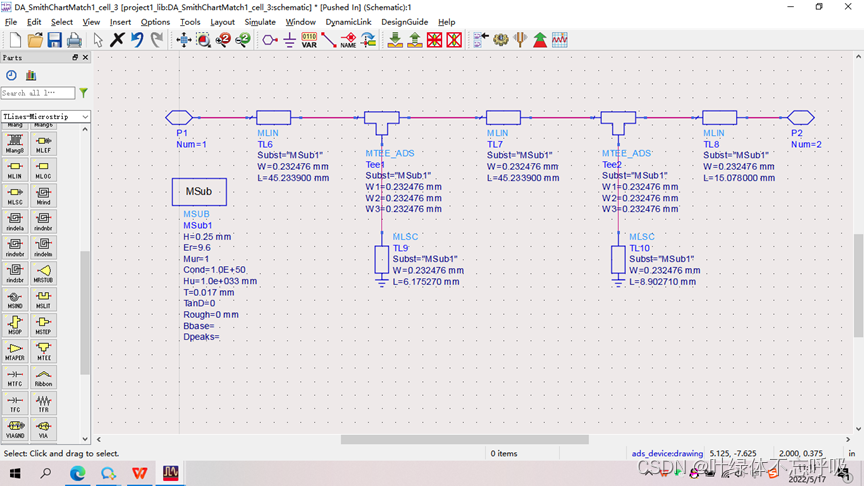

（5）再设置各器件的参数。将P1和P2端口连接到新建的微带线上，删除原有的微带线，得到最终的匹配子电路。在这里插入图片描述

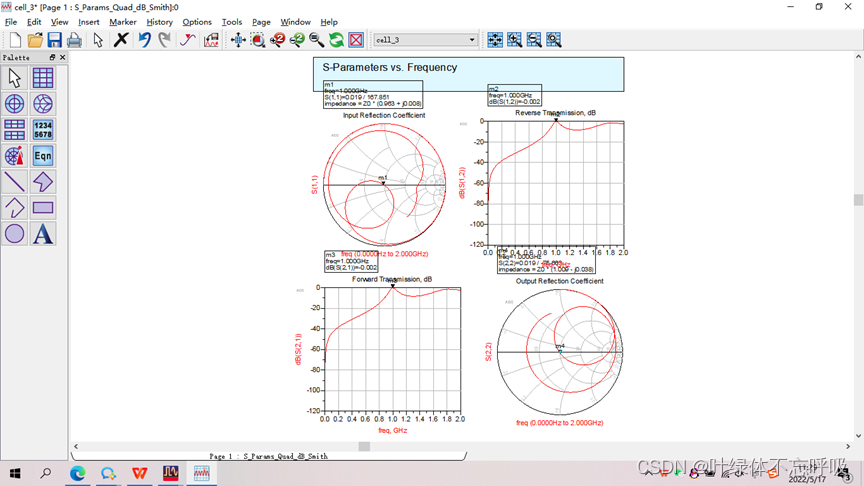

3.仿真结果

由图可知，S(1,1)、S(1,2)、S(2,1)、S(2,2)参数值都比较理想，整个仿真过程已经实现了微带双枝短截线的电路匹配。

四、设计总结

本次设计利用ADS自带的Smith圆图匹配工具和LincCacl工具，顺利完成对分立元器件和微带线的阻抗匹配。在射频电路设计中，阻抗匹配是很重要的一环。阻抗匹配的目的就是使负载阻抗与源阻抗共轭匹配，从而获得最大的功率传输，并使馈线上功率损耗最小。实现以上匹配的通常做法是在源和负载之间插入一个无源网络，这种网络通常被称为匹配网络。微带线的线长与电路的工作频率有关，因此在低频电路中，如果用微带线的方式来设计将会导致电路板面积过大而不适用，通常使用LC分立器件进行匹配。但在高频电路中，微带线得到了广泛的应用。
注：进行微带双枝短截线匹配设计时，需另建工程文件。在实验过程中，没有注意到这一点，将三个设计置于同一工程文件下。起初微带双枝短截线匹配设计能够仿真，但再次仿真时报错。最后将微带双枝短截线匹配设计新建一工程文件运行仿真后，可正常获得仿真结果。

大作业答案（详见文末获取）

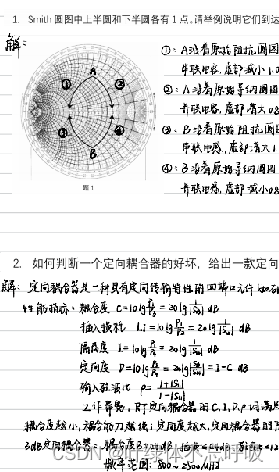

1.Smith圆图中上半圆和下半圆各有1点。请举例说明它们到达实轴过程中发生的变化。
2.如何判断一个定向耦合器的好坏，给出一款定向耦合器的指标。
3.请画出矩形波导、圆波导的主模及其横截面场分布图。
在这里插入图片描述
5.已知一均匀无耗传输线的特性阻抗为502,负载阻抗为(50+j100)2,其上传输频率为2.4GHz的信号，传输线总长为0.5m。试通过公式求其输入阻抗，并求出距终端分别为0.1m和0.3m处的输入阻抗值。
6.特性阻抗Z₀=1002的无耗线，终端接Z,=(50+j150)Ω的负载，如利用串联的开路单枝节匹配，试通过Smith圆图求枝节的接入位置d和长度l。
7.在均匀波导中相距四分之一波长放置金属两组金属膜片，其等效电路如图所示，计算主模传输时，网络的插入衰减。(假定两组膜片的归一化电纳值大小相等)
在这里插入图片描述
