设计目标：

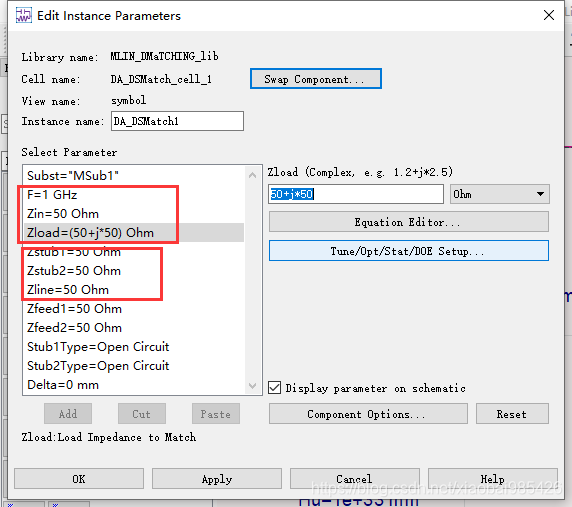

L1=1/8波长，L2=L3=3/8波长，特性阻抗50 ohm，

ZL=50+j*50

Zs=50

频率：1GHZ

PS：双枝短截线更容易实现匹配阻抗的调节。

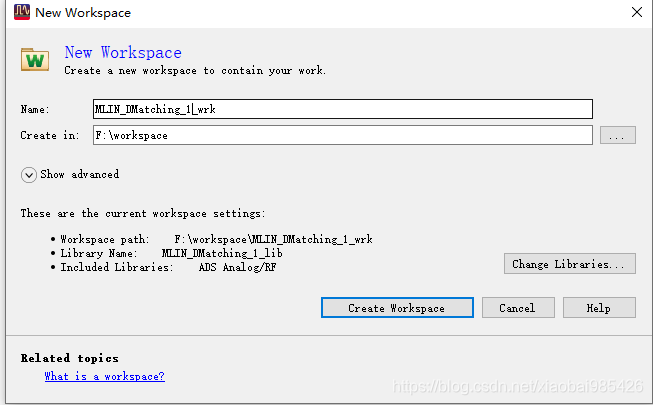

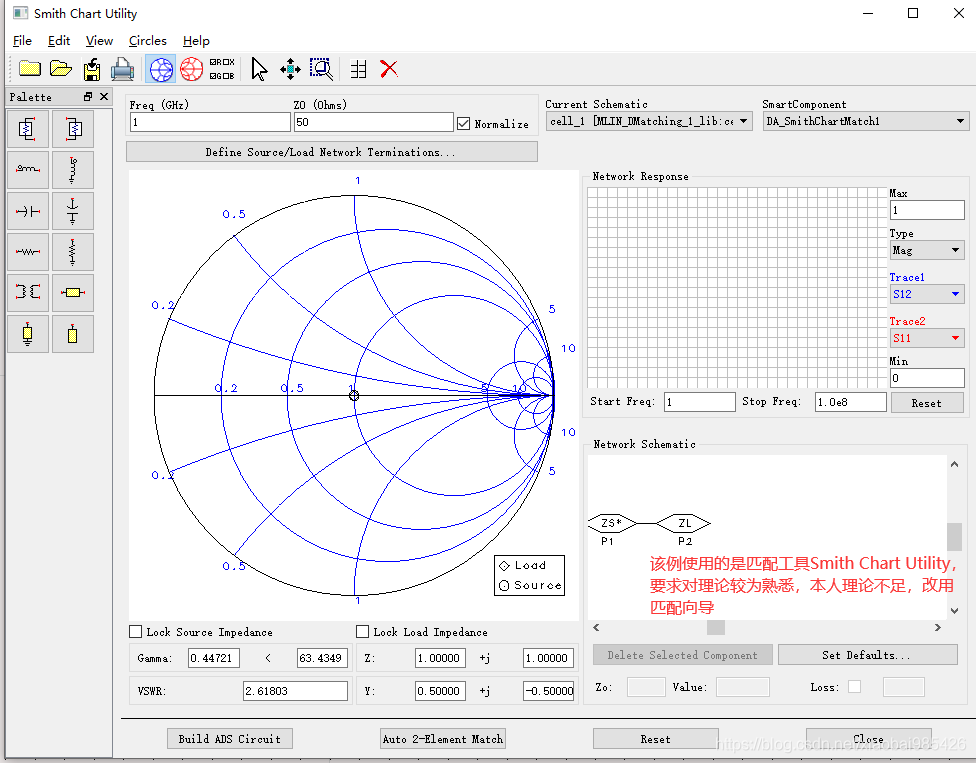

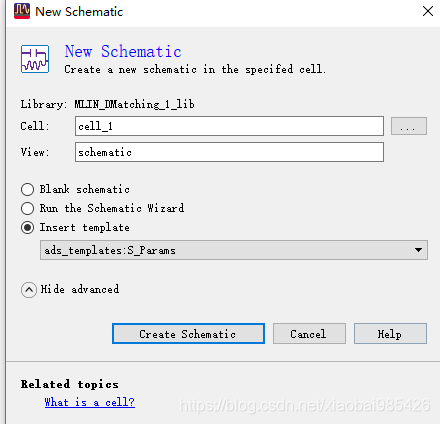

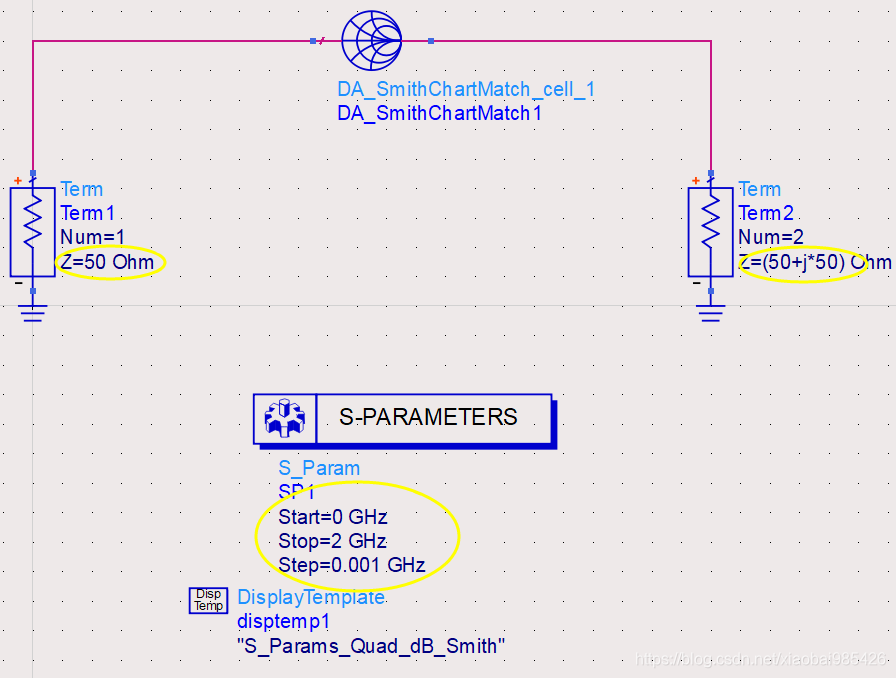

本人理论不足，不会使用匹配工具，改用使用匹配向导

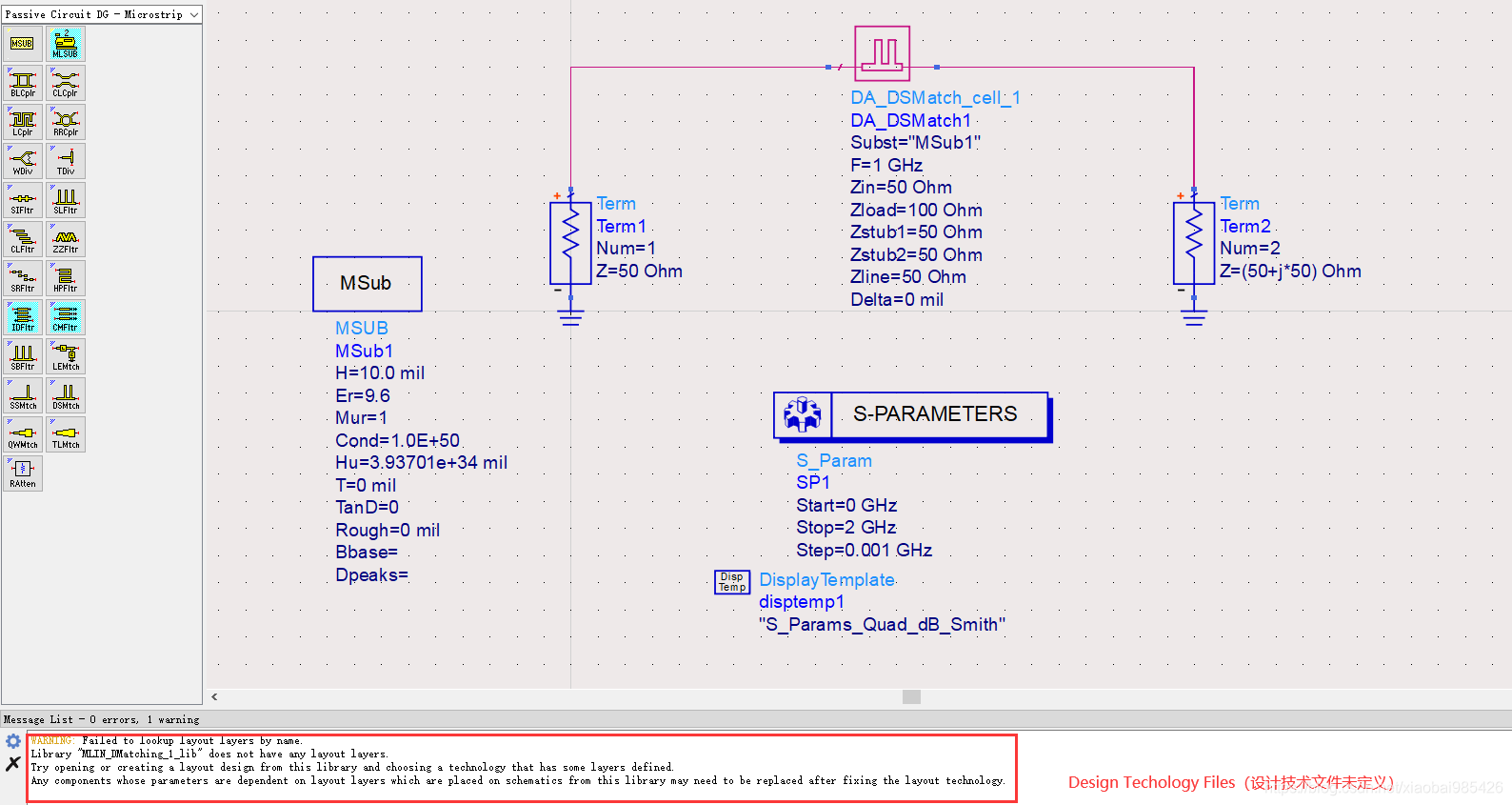

这里出现个问题：ADS2017中事先设置Design Techology Files（设计技术文件未定义）

解决方法如下：

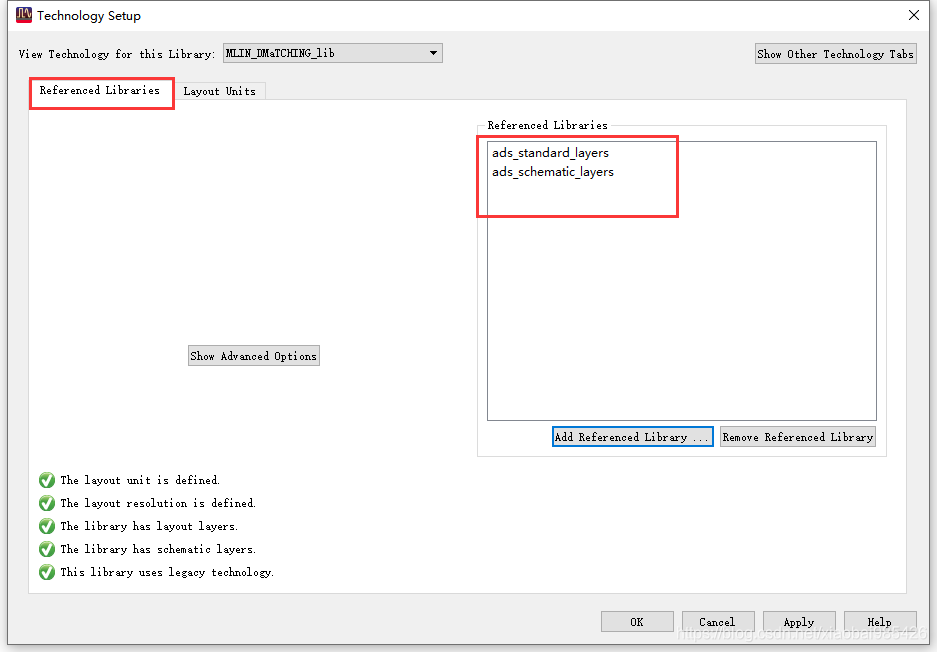

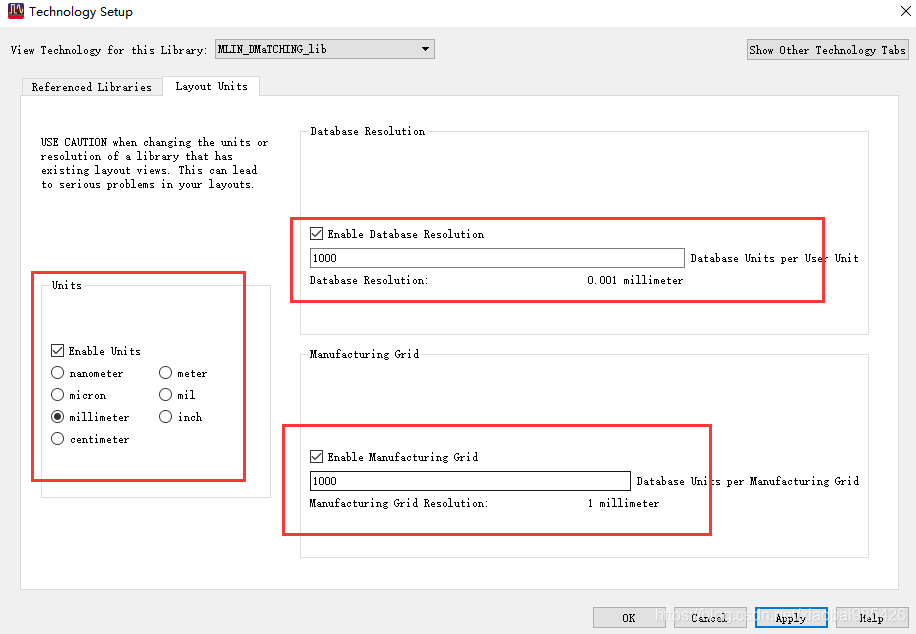

先关闭原理图界面，在ADS2017的主界面，Options——techology——techology setup，执行下面操作

继续进行设计

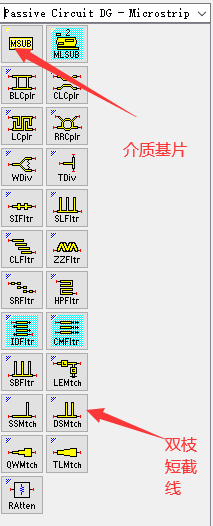

在原理图设计窗口，执行DesignGuide——Passive Circuit，接着在弹出的“Passive Circuit”窗口，然后双击“Microstrip Control Window”，

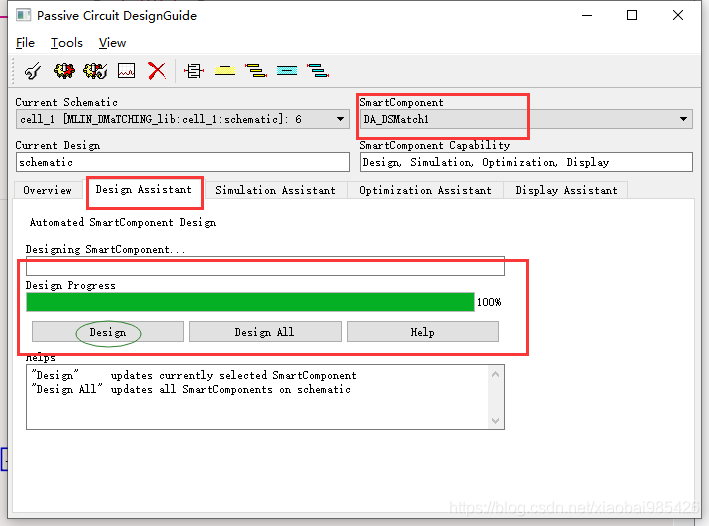

待运行至100%，关闭该窗口，此时原理图已自动生成匹配电路

按F7进行仿真

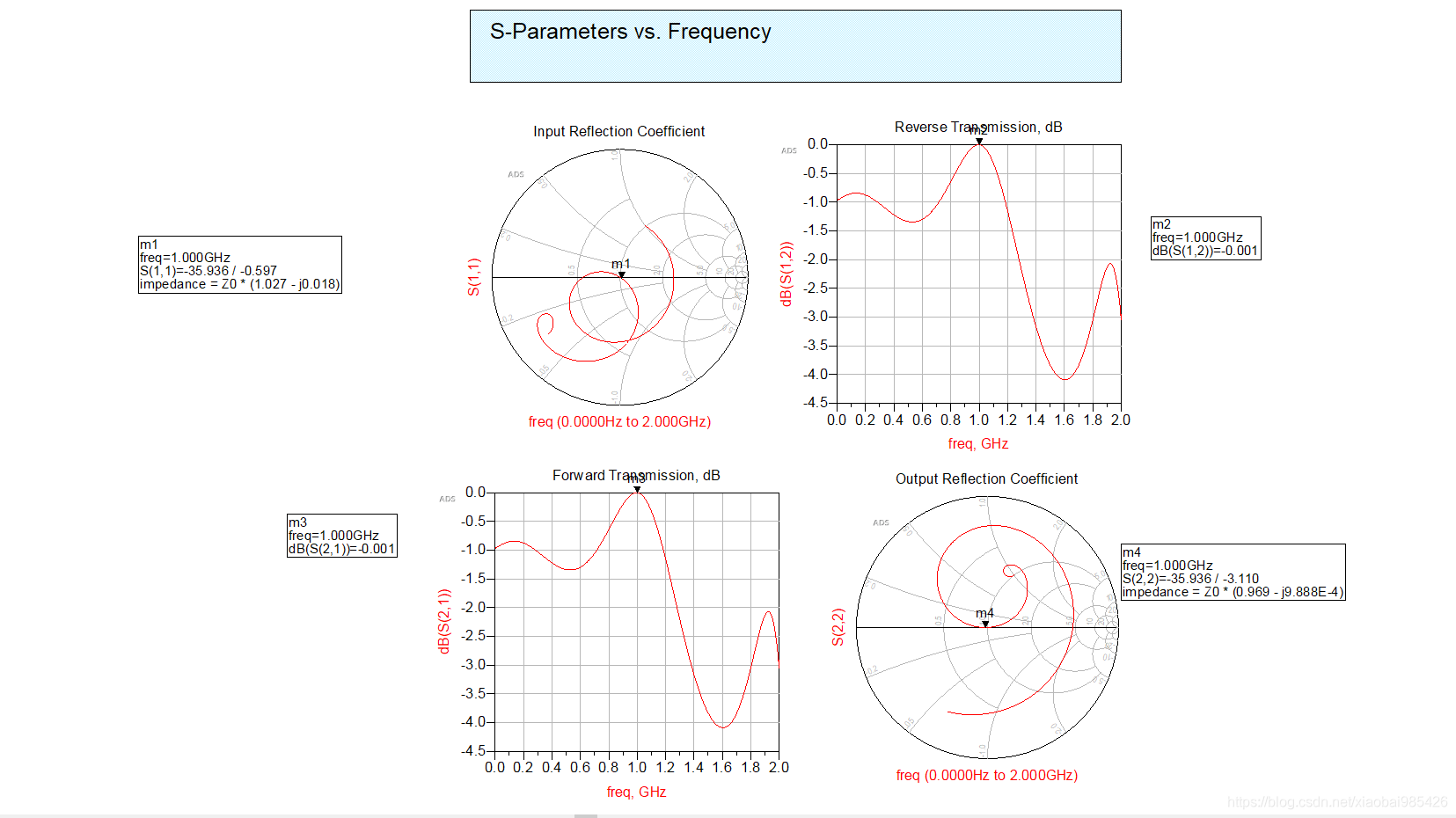

匹配结果还不错！

回波损耗S11、S22均为-35.936dB，小于-20ｄＢ

传输系数S1２、S2１均为－０.０１ｄＢ，大于－３ｄＢ
