基于STM32的温湿度检测TFT屏幕proteus恒温控制仿真系统

一、引言

本文介绍了一个基于STM32的恒温控制箱检测系统,该系统通过DHT11温湿度传感器采集环境中的温湿度数据,并利用TFT LCD屏幕进行实时显示。通过按键切换页面显示,通过按键切换实现恒温控制箱的恒温控制。为了验证系统的可靠性和稳定性,我们采用了Proteus仿真软件进行了系统仿真。如果觉得我的文章对你有帮助,不妨点赞关注,谢谢!

墨小羽ovo个人主页

系统实现

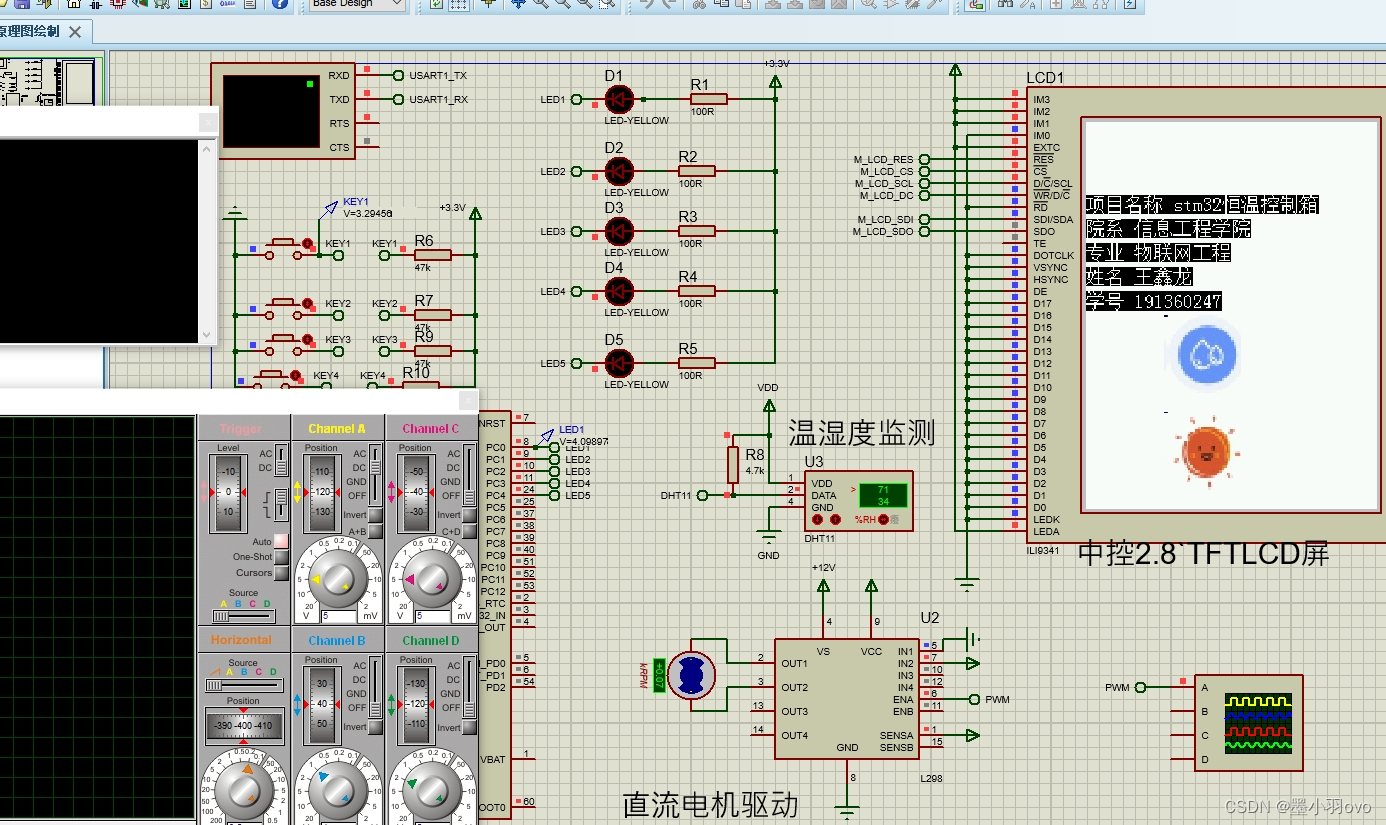

1.该系统通过DHT11温湿度传感器采集环境中的温湿度数据,并利用TFT LCD屏幕进行实时显示

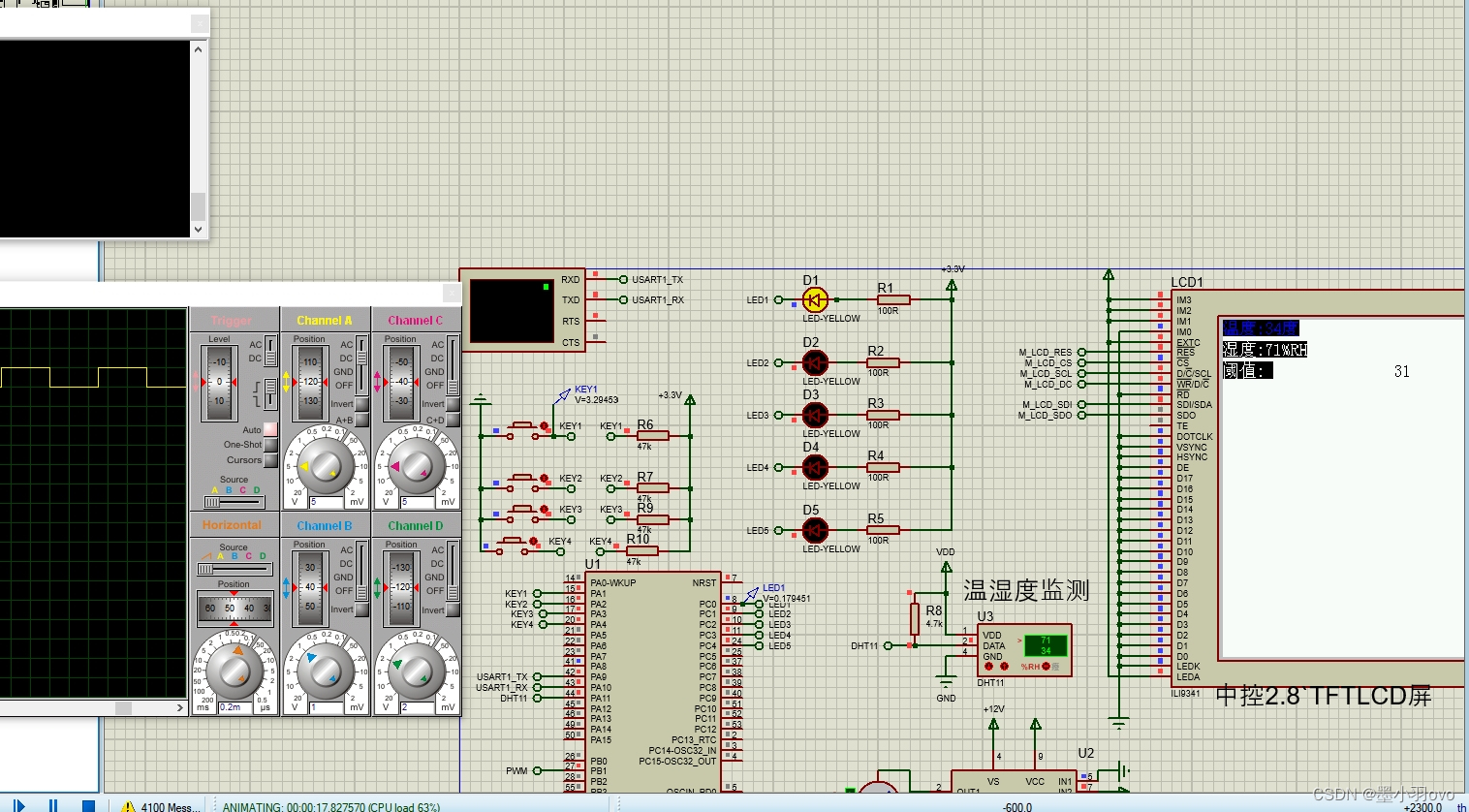

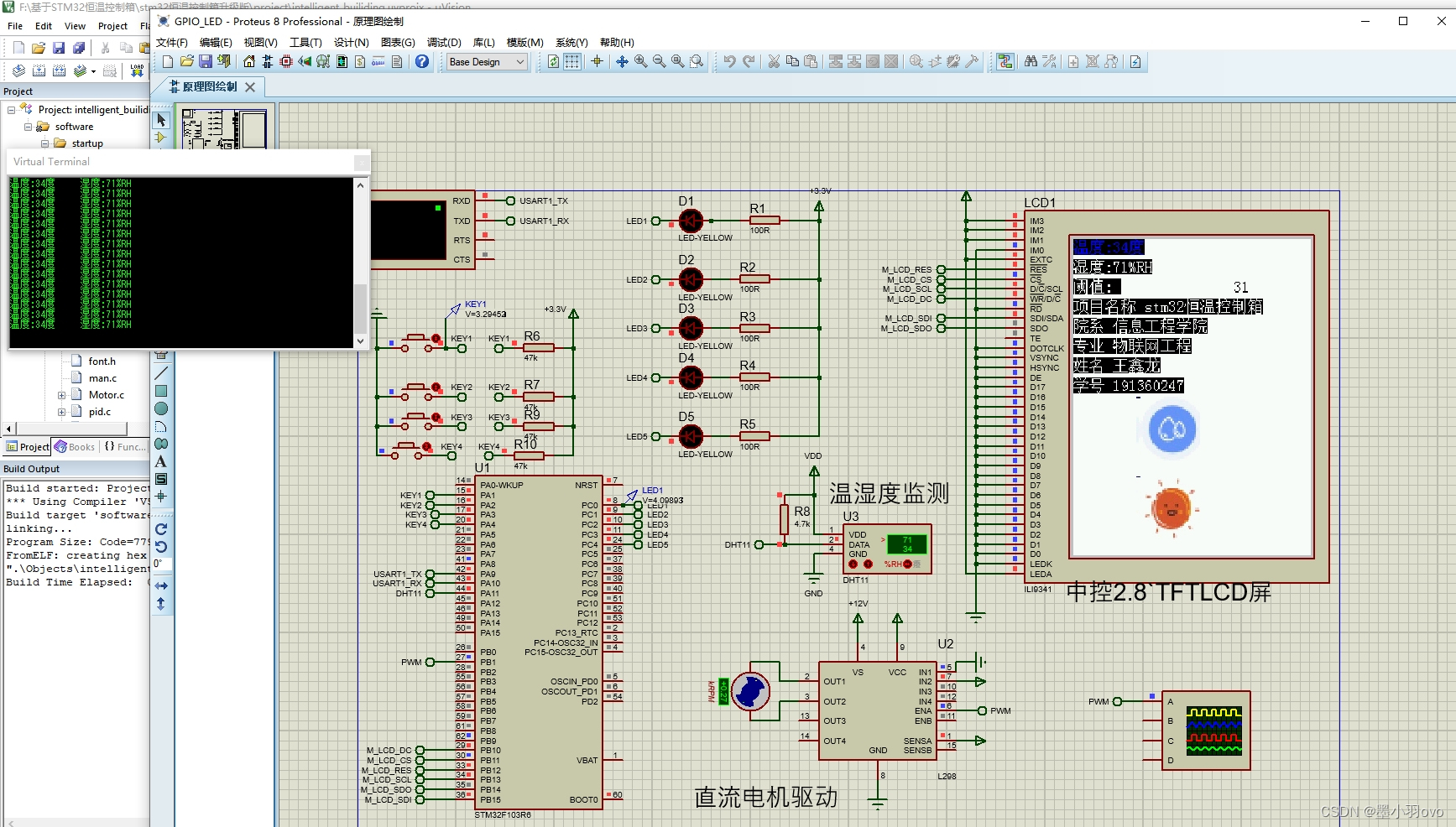

2 第三个第四个按键实现温度阈值增减的控制,第一个和第二个按键进行LCD屏幕页面切换。

在这里插入图片描述

在这里插入图片描述

3.通过第一个和第二个按键进行PWM调速,实现电机转动速度的调节,进行恒温控制

项目教程资料分享

本项目用到的资料源码已经放到交流群中,需要的可以加群获取。一起学习,互相进步。

在这里插入图片描述

项目实现

二、系统设计

2.1 硬件模块组成

1.STM32F103RCT6单片机

2.DHT11温湿度传感器

3.TFT LCD屏幕和按键组成。

4.L298N电机驱动模块

5.LED灯模块

2.2 软件部分组成

1.KEIL5开发环境

2.Proteus仿真软件

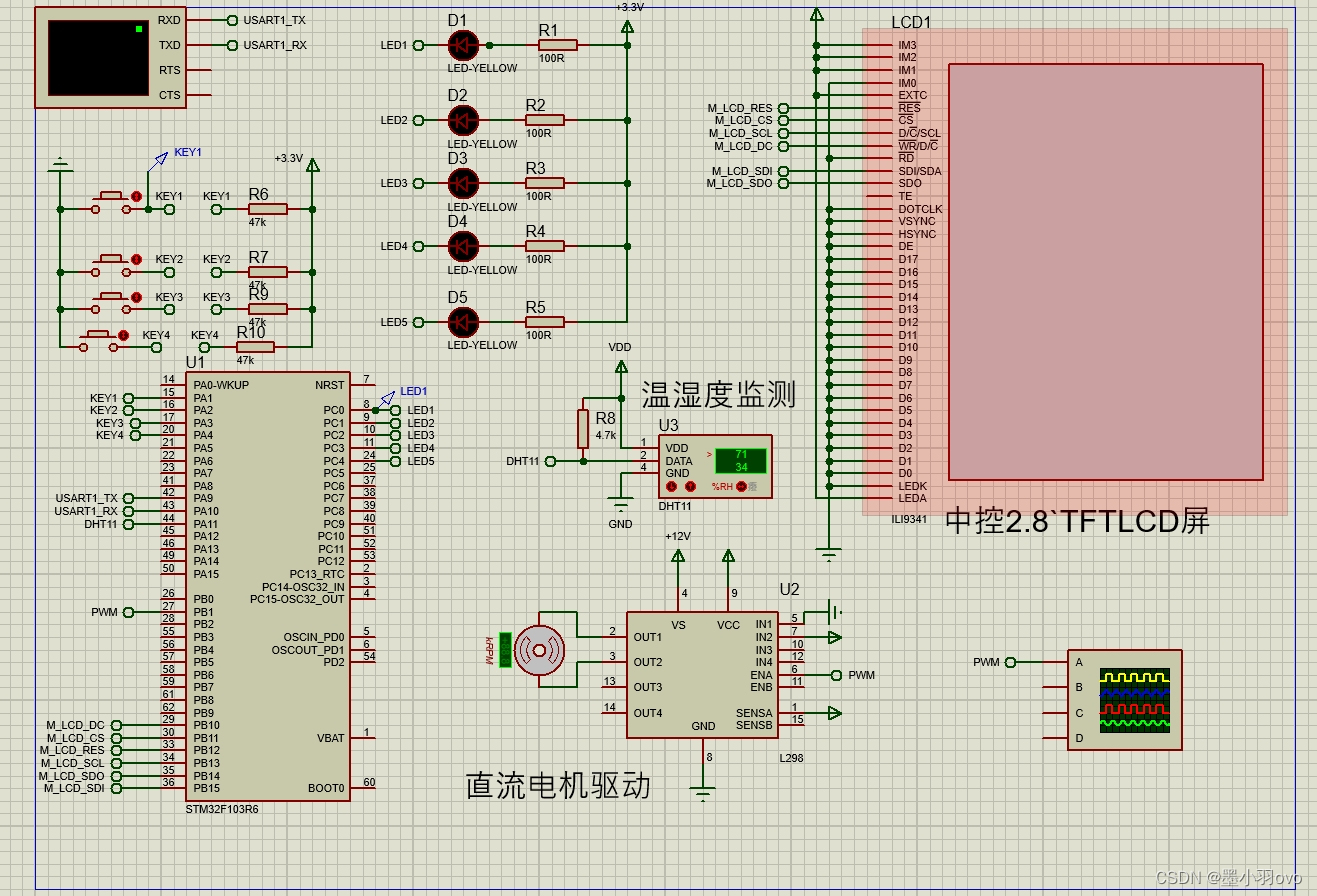

2.3 系统硬件电路

在这里插入图片描述

2.4 软件设计

2.4.1 系统初始化

在这里插入图片描述

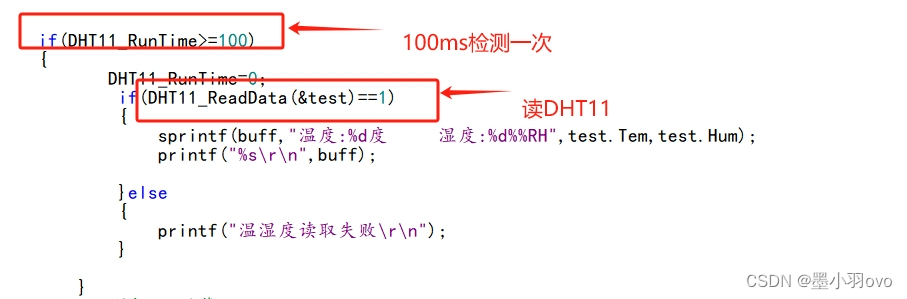

2.5 DHT11运行检测函数

在这里插入图片描述

在这里插入图片描述

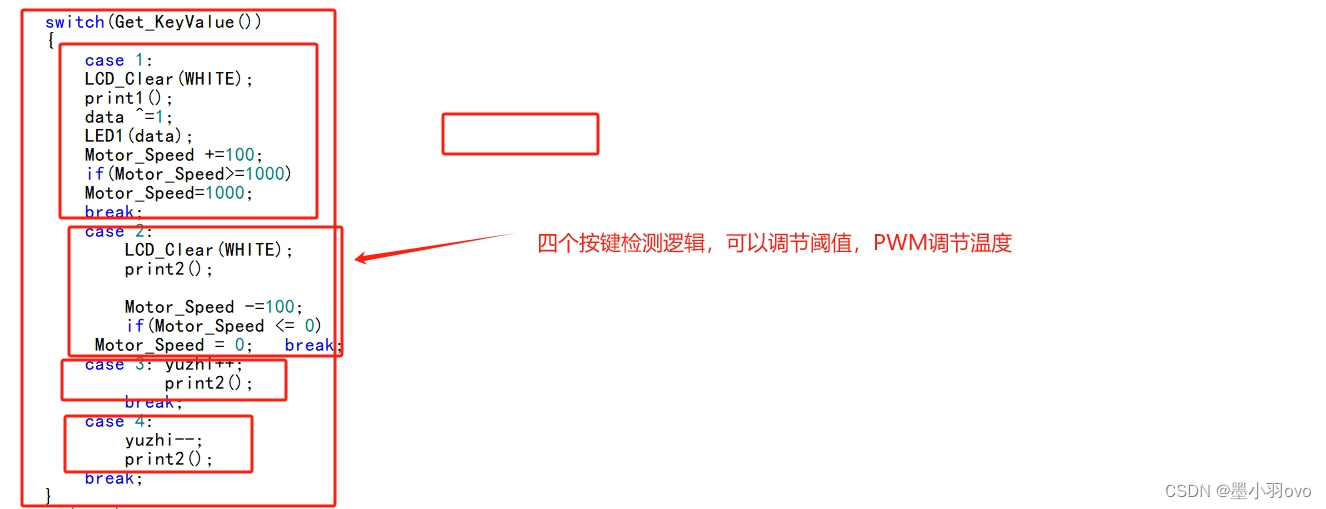

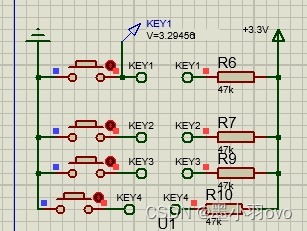

2.6 按键运行检测函数

在这里插入图片描述

在这里插入图片描述

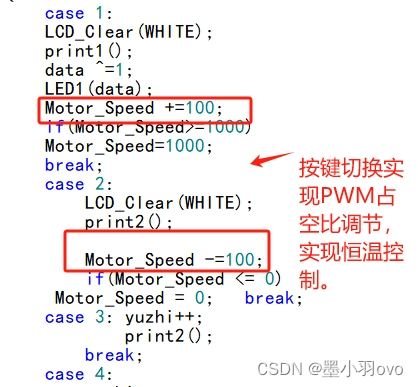

2.7 pwm调节温度

在这里插入图片描述

在这里插入图片描述

3. 函数实现

3.1 温湿度检测dht11库函数

    #include "dht11.h"
    #include "delay.h"

    //切换数据线模式输入输出PB6
    void DHT11_ChangeMode(__DHT11_MODE mode)
    {
        RCC_APB2PeriphClockCmd(DHT11_CLK, ENABLE);
        GPIO_InitTypeDef GPIO_InitStructure;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
        GPIO_InitStructure.GPIO_Pin = DHT11_PIN;

        if(mode == MODE_OUTPUT)
            GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;	//推挽输出
        else
            GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入

        GPIO_Init(DHT11_PORT, &GPIO_InitStructure);

    }
    __DHT11_DATA dht_data;

    __DHT11_DATA test;

    //读取数据
    //失败返回 0
    //成功返回 1
    u8 DHT11_ReadData(__DHT11_DATA * dht11)
    {
        u8 result = 0;
        u8 count = 0;
        u8 data[5] = {0};

        DHT11_ChangeMode(MODE_OUTPUT);//切换输出模式
        DHT11_OUTPUT(1);//开始信号
        DHT11_OUTPUT(0);
        Delay_ms(20);//延时,持续输出低电平18~30ms
        DHT11_OUTPUT(1);

        //等待响应
        DHT11_ChangeMode(MODE_INPUT);//切换输入模式
        while(DHT11_ReadPinState() == 1)
        {
            count++;
            Delay_us(1);
            if(count >= 100)	return 0;
        }
        count = 0;
        while(DHT11_ReadPinState() == 0)
        {
            count++;
            Delay_us(1);
            if(count >= 100)	return 0;
        }
        count = 0;
        for(u8 i=0; i<40; i++)
        {
            while(DHT11_ReadPinState() == 1)
            {
                count++;
                Delay_us(1);
                if(count >= 100)	return 0;
            }
            count = 0;
            while(DHT11_ReadPinState() == 0)
            {
                count++;
                Delay_us(1);
                if(count >= 100)	return 0;
            }
            count = 0;
            Delay_us(30);
            if(DHT11_ReadPinState() == 1)
            {
                data[i/8] |= (1<<(7-(i%8))); //置一
            }
            else
            {
                data[i/8] &= ~(1<<(7-(i%8)));//清零
            }
        }
        //校验
        if(data[0]+data[1]+data[2]+data[3] == data[4])
        {
            dht11->Hum = data[0];
            dht11->Tem = data[2];
            result = 1;
        }
        else
        {
            result = 0;
        }
        return result;
    }

3.2 系统定时器中断

    //系统定时器中断服务函数
    void SysTick_Handler(void) //1mS
    {
        RunTime++;
        Led_RunTime++;
        DHT11_RunTime++;
        GUI_Time++;

    }

3.3 按键检测函数

//按键检测函数		按键松开后才会响应
/*
0 没有按键按下,1 :PA1对应的按键
*/
u8 Get_KeyValue(void)
{

    u8 keyvalue = 0;
    if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1)==RESET)
    {
        while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1)==RESET)
        {
        }
        keyvalue = 1;

    }

    if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_2)==RESET)
    {
        while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_2)==RESET)
        {}
        keyvalue = 2;
        flag=1;
    }

        if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)==RESET)
    {
        while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)==RESET)
        {
        }
        keyvalue = 3;
    }

        if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_4)==RESET)
    {
        while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_4)==RESET)
        {}
        keyvalue = 4;
    }
    return keyvalue;
}

四、总结

本博客介绍了基于STM32的恒温控制箱检测系统,通过DHT11传感器采集温湿度数据,TFT LCD屏幕实时显示,并使用按键进行页面切换和温度阈值调整。Proteus仿真验证了系统的可靠性。未来可考虑引入PID控制算法提升控制精度。希望本教程对您有所帮助,
觉得实用不妨点赞关注。在编写博客的过程中,我尽量保持内容的准确性和完整性,但也难免会有疏漏或错误之处。欢迎各位读者指出其中的问题,帮助我不断进步。
