NMEA - 0183 是美国国家海洋电子协会（National Marine Electronics Association）为海用电子设备制定的标准格式。目前业已成了 GPS/北斗导航设备统一的 RTCM（Radio Technical Commission for Maritime services）标准协议。

NMEA-0183 协议采用 ASCII 码来传递 GPS 定位信息，我们称之为帧。

帧格式形如：$aaccc,ddd,ddd,…,ddd*hh(CR)(LF)

1、“$”：帧命令起始位

2、aaccc：地址域，前两位为识别符（aa），后三位为语句名（ccc）

3、ddd…ddd：数据

4、“*”：校验和前缀（也可以作为语句数据结束的标志）

5、hh：校验和（check sum），$与*之间所有字符 ASCII 码的校验和（各字节做异或运算，得到校验和后，再转换 16 进制格式的 ASCII 字符）

6、(CR)(LF)：帧结束，回车和换行符

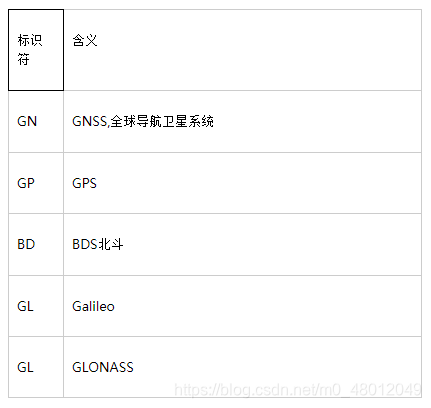

(1) 北斗/GPS定位模块输出的NEMA语句有些是GN开头、有些是GP或者是BD分别代表什么？
在这里插入图片描述

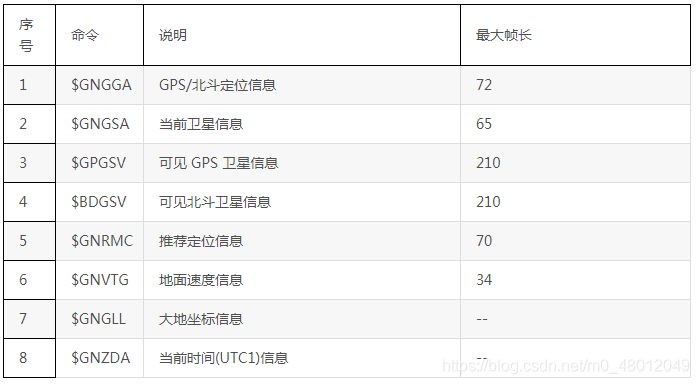

(2) 常用NEMA-0183语句

(3) NMEA语句解析
$G P G G A 例：$ GPGGA,092204.999,4250.5589,S,14718.5084,E,1,04,24.4,19.7,M,0000*1F
字段0：$GPGGA，语句ID，表明该语句为Global Positioning System Fix Data（GGA）GPS定位信息
字段1：UTC 时间，hhmmss.sss，时分秒格式
字段2：纬度ddmm.mmmm，度分格式（前导位数不足则补0）
字段3：纬度N（北纬）或S（南纬）
字段4：经度dddmm.mmmm，度分格式（前导位数不足则补0）
字段5：经度E（东经）或W（西经）
字段6：GPS状态，0=未定位，1=非差分定位，2=差分定位，3=无效PPS，6=正在估算
字段7：正在使用的卫星数量（00 - 12）（前导位数不足则补0）
字段8：HDOP水平精度因子（0.5 - 99.9）
字段9：海拔高度（-9999.9 - 99999.9）
字段10：地球椭球面相对大地水准面的高度
字段11：差分时间（从最近一次接收到差分信号开始的秒数，如果不是差分定位将为空）
字段12：差分站ID号0000 - 1023（前导位数不足则补0，如果不是差分定位将为空）
字段13：校验值

$G P G L L 例：$ GPGLL,4250.5589,S,14718.5084,E,092204.999,A*2D
字段0：$GPGLL，语句ID，表明该语句为Geographic Position（GLL）地理定位信息
字段1：纬度ddmm.mmmm，度分格式（前导位数不足则补0）
字段2：纬度N（北纬）或S（南纬）
字段3：经度dddmm.mmmm，度分格式（前导位数不足则补0）
字段4：经度E（东经）或W（西经）
字段5：UTC时间，hhmmss.sss格式
字段6：状态，A=定位，V=未定位
字段7：校验值

$G P G S A 例：$ GPGSA,A,3,01,20,19,13,40.4,24.4,32.2*0A
字段0：$GPGSA，语句ID，表明该语句为GPS DOP and Active Satellites（GSA）当前卫星信息
字段1：定位模式，A=自动2D/3D，M=手动2D/3D
字段2：定位类型，1=未定位，2=2D定位，3=3D定位
字段3：PRN码（伪随机噪声码），第1信道正在使用的卫星PRN码编号（00）（前导位数不足则补0）
字段4：PRN码（伪随机噪声码），第2信道正在使用的卫星PRN码编号（00）（前导位数不足则补0）
字段5：PRN码（伪随机噪声码），第3信道正在使用的卫星PRN码编号（00）（前导位数不足则补0）
字段6：PRN码（伪随机噪声码），第4信道正在使用的卫星PRN码编号（00）（前导位数不足则补0）
字段7：PRN码（伪随机噪声码），第5信道正在使用的卫星PRN码编号（00）（前导位数不足则补0）
字段8：PRN码（伪随机噪声码），第6信道正在使用的卫星PRN码编号（00）（前导位数不足则补0）
字段9：PRN码（伪随机噪声码），第7信道正在使用的卫星PRN码编号（00）（前导位数不足则补0）
字段10：PRN码（伪随机噪声码），第8信道正在使用的卫星PRN码编号（00）（前导位数不足则补0）
字段11：PRN码（伪随机噪声码），第9信道正在使用的卫星PRN码编号（00）（前导位数不足则补0）
字段12：PRN码（伪随机噪声码），第10信道正在使用的卫星PRN码编号（00）（前导位数不足补0）
字段13：PRN码（伪随机噪声码），第11信道正在使用的卫星PRN码编号（00）（前导位数不足补0）
字段14：PRN码（伪随机噪声码），第12信道正在使用的卫星PRN码编号（00）（前导位数不足则0）
字段15：PDOP综合位置精度因子（0.5 - 99.9）
字段16：HDOP水平精度因子（0.5 - 99.9）
字段17：VDOP垂直精度因子（0.5 - 99.9）
字段18：校验值

$G P G S V 例：$ GPGSV,3,1,10,20,78,331,45,01,59,235,47,22,41,069,13,32,252,45*70
字段0：$GPGSV，语句ID，表明该语句为GPS Satellites in View（GSV）可见卫星信息
字段1：本次GSV语句的总数目（1 - 3）
字段2：本条GSV语句是本次GSV语句的第几条（1 - 3）
字段3：当前可见卫星总数（00 - 12）（前导位数不足则补0）
字段4：PRN 码（伪随机噪声码）（01 - 32）（前导位数不足则补0）
字段5：卫星仰角（00 - 90）度（前导位数不足则补0）
字段6：卫星方位角（00 - 359）度（前导位数不足则补0）
字段7：信噪比（00－99）dbHz
字段8：PRN 码（伪随机噪声码）（01 - 32）（前导位数不足则补0）
字段9：卫星仰角（00 - 90）度（前导位数不足则补0）
字段10：卫星方位角（00 - 359）度（前导位数不足则补0）
字段11：信噪比（00－99）dbHz
字段12：PRN 码（伪随机噪声码）（01 - 32）（前导位数不足则补0）
字段13：卫星仰角（00 - 90）度（前导位数不足则补0）
字段14：卫星方位角（00 - 359）度（前导位数不足则补0）
字段15：信噪比（00－99）dbHz
字段16：校验值

$G P R M C 例：$ GPRMC,024813.640,A,3158.4608,N,11848.3737,E,10.05,324.27,150706,A*50
字段0：$GPRMC，语句ID，表明该语句为Recommended Minimum Specific GPS/TRANSIT Data（RMC）推荐最小定位信息
字段1：UTC时间，hhmmss.sss格式
字段2：状态，A=定位，V=未定位
字段3：纬度ddmm.mmmm，度分格式（前导位数不足则补0）
字段4：纬度N（北纬）或S（南纬）
字段5：经度dddmm.mmmm，度分格式（前导位数不足则补0）
字段6：经度E（东经）或W（西经）
字段7：速度，节，Knots
字段8：方位角，度
字段9：UTC日期，DDMMYY格式
字段10：磁偏角，（000 - 180）度（前导位数不足则补0）
字段11：磁偏角方向，E=东W=西
字段16：校验值

$G P V T G 例：$ GPVTG,89.68,T,M,0.00,N,0.0,K*5F
字段0：$GPVTG，语句ID，表明该语句为Track Made Good and Ground Speed（VTG）地面速度信息
字段1：运动角度，000 - 359，（前导位数不足则补0）
字段2：T=真北参照系
字段3：运动角度，000 - 359，（前导位数不足则补0）
字段4：M=磁北参照系
字段5：水平运动速度（0.00）（前导位数不足则补0）
字段6：N=节，Knots
字段7：水平运动速度（0.00）（前导位数不足则补0）
字段8：K=公里/时，km/h
字段9：校验值
