数字电路超前进位加法器设计（采用全加器级联）

最新推荐文章于 2024-10-21 18:15:08 发布

Ice丨shine

最新推荐文章于 2024-10-21 18:15:08 发布

阅读量946

点赞数

分类专栏：数字电路文章标签： verilog

本文链接：https://blog.csdn.net/m0_48443990/article/details/115865759

版权

本文介绍了超前进位加法器的设计，通过数学推导和全加器级联，解决了串行加法器效率问题。使用四片全加器实现，并提供了Verilog代码及仿真波形分析。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本实验为超前进位加法器，消除了串行加法器运算时间随着加法器位数递增的缺点，用数学推导的方式得出了进位和输入数的关系。
采用四片全加器级联
原理部分（来源于百度百科）：

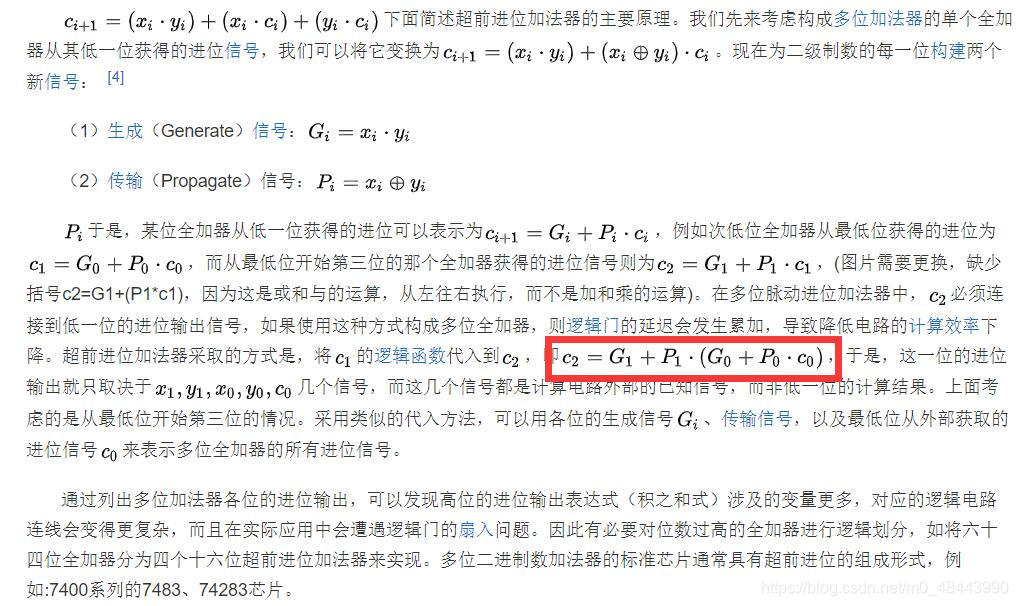

在这里插入图片描述
（看不懂没关系，直接用红框中的结论就好）

//加法器
module plus(
    input A,
    input B,
    input C1,
    output wire F,
    output wire C2
    );

	assign {C2,F}=A+B+C1;


endmodule

//四位超前进位加法器
module chaoqianadd(
    input [3:0]A,
    input [3:0]B,
    input C0,
    output wire C4,
    output wire [3:0]F
    );
wire C1,C2,C3;

plus p1(
	.A(A[0]),
	.B(B[0]),
	.C1(C0),
	.F(F[0]),
	.C2(C1)
);

plus p2(
	.A(A[1]),
	.B(B[1]),
	.C1(A[0]*B[0]+(A[0]+B[0])*C0),
	.F(F[1]),
	.C2(C2)
);

plus p3(
	.A(A[2]),
	.B(B[2]),
	.C1(A[1]*B[1]+(A[1]+B[1])*C1),
	.F(F[2]),
	.C2(C3)
);

plus p4(
	.A(A[3]),
	.B(B[3]),
	.C1(A[2]*B[2]+(A[2]+B[2])*C2),
	.F(F[3]),
	.C2(C4)
);
