使用AD14制作PCB的全部流程以及PCB打样流程介绍

疫情被封宿舍，无聊写写文章。。。

1.各PCB打样公司

1.1 深圳嘉立创

我使用过最多的PCB厂家就是深圳嘉立创。2021年开始，嘉立创开启了每月两次免费打样的机会（10cm X 10cm以内），（以前都是每月两次5元打样），工艺等都值得信赖，以下是其链接：
链接: https://www.jlc.com/#，最好下载右上角的PC小助手，更方便。

1.2 捷配

其次就是捷配了，优点是能15cm x 10cm以内均免费
链接: https://www.jiepei.com/

1.3 华秋

链接: https://www.hqpcb.com/

1.4 猎板

链接: https://www.pcbhunt.com/

注意，对于嘉立创免费的两次下单机会，不同账号不能在同一电脑上下单，会识别出来，必须在不同电脑上，且也不能是同一个人利用两个电话号码申请的两个不同账号，会识别姓名等信息。

可能是由于年初冰墩墩爆火的原因，太多人用网上流传的相同的冰墩墩来嘉立创下单，故后面相同的PCB文件会被检测出来无法打样，解决办法就是在PCB文件中任意改动一点就行，字符等随便移动1个mil即可。

2.嘉立创PCB打样流程

首先打开嘉立创下单助手（下载的PC小助手）

2.1 在线下单

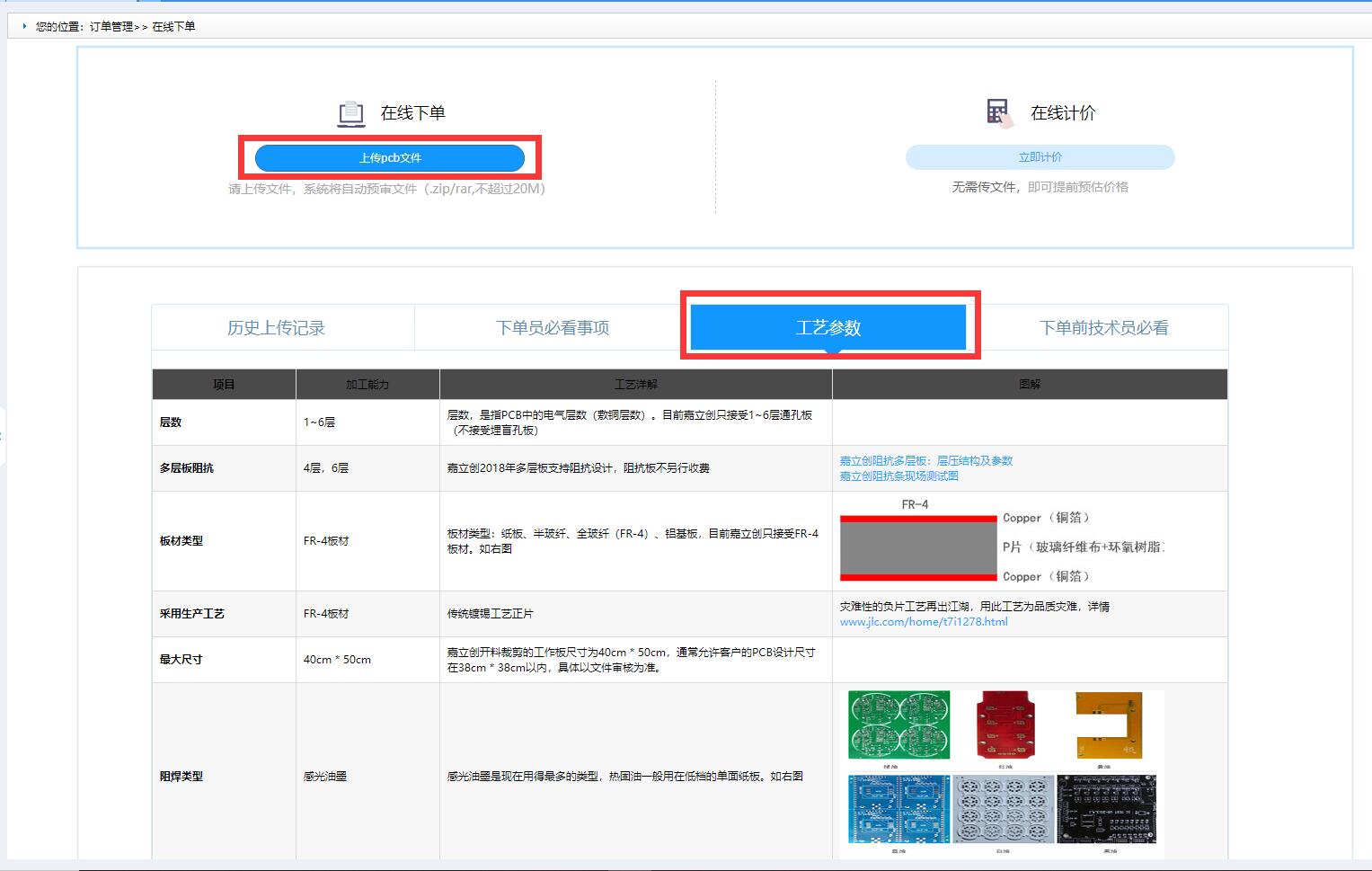

2.2 上传PCB文件

对于AD14等，工程完成之后直接将整个PCB工程文件压缩后上传即可（有20M限制，建议把工程文件中的History中的历史保存文件全部删除），对于立创EDA可以直接导出下单文件。

工艺参数必须得看，制作的PCB必须按照此工艺参数来，不然审核过不了，无法制作。

2.3 选择板子数量

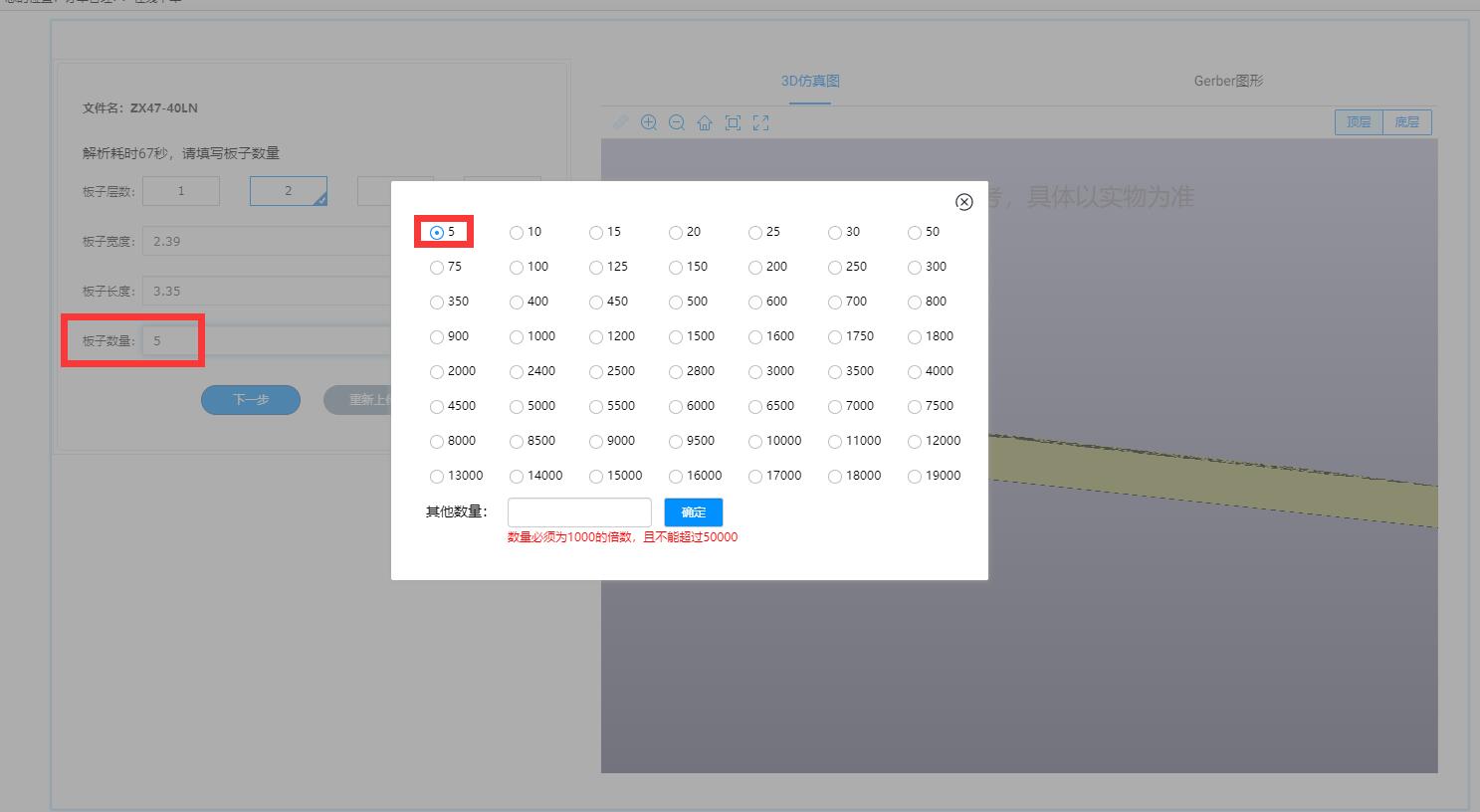

长度和宽度是自动识别出来的，若自动识别不出也可手动添加，板子数量选最少的5片。

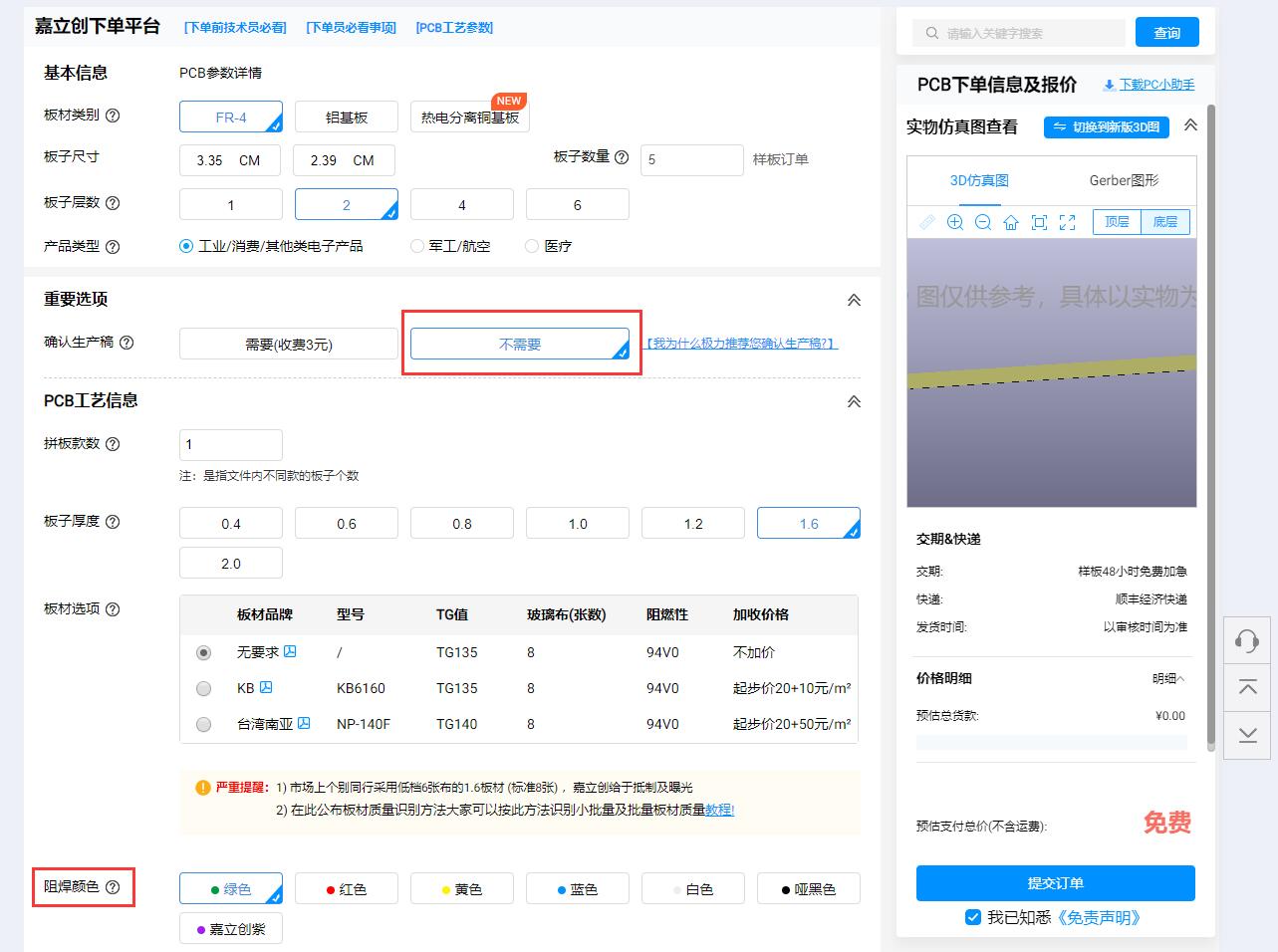

2.4 工艺参数设置

首先，不需要生产稿，需要的话加3元。板子颜色可任选。

SMT贴片有需求的可以选择，贴片的元器件需要是在立创商城中有库存的，或者也可自己邮寄过去。
一般都不需要SMT贴片和开钢网，无特殊要求发票选择电子普票即可。

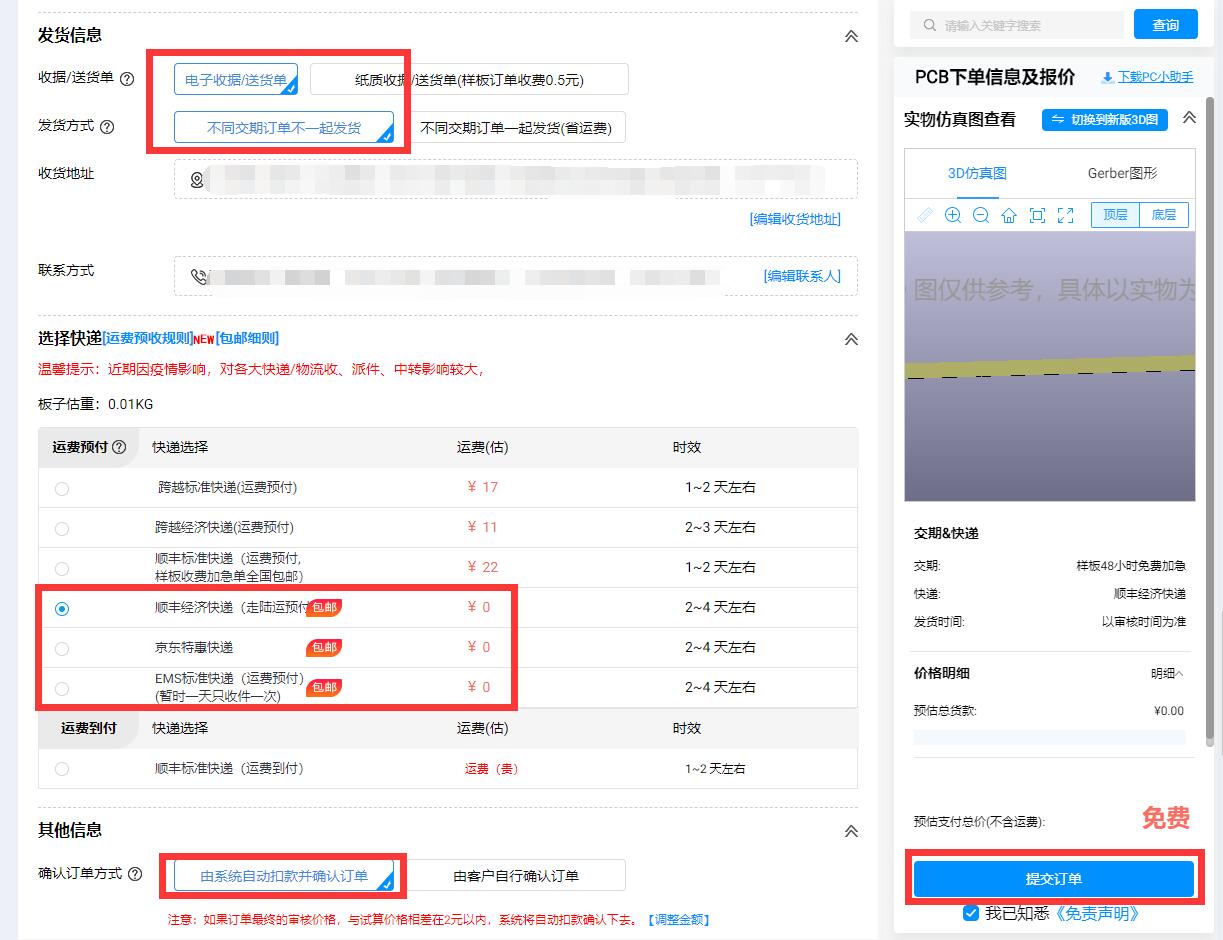

收获地址和联系方式填好，免费快递公司随便选择，最后提交订单支付0元即可。

图片中没出现的参数均不需要修改

3.AD元器件库

链接: https://download.csdn.net/download/m0_48499750/85083516
53种元器件封装库，一键添加即可。

4.AD14创建PCB工程及创建自己的元器件库

4.1 AD14创建PCB工程

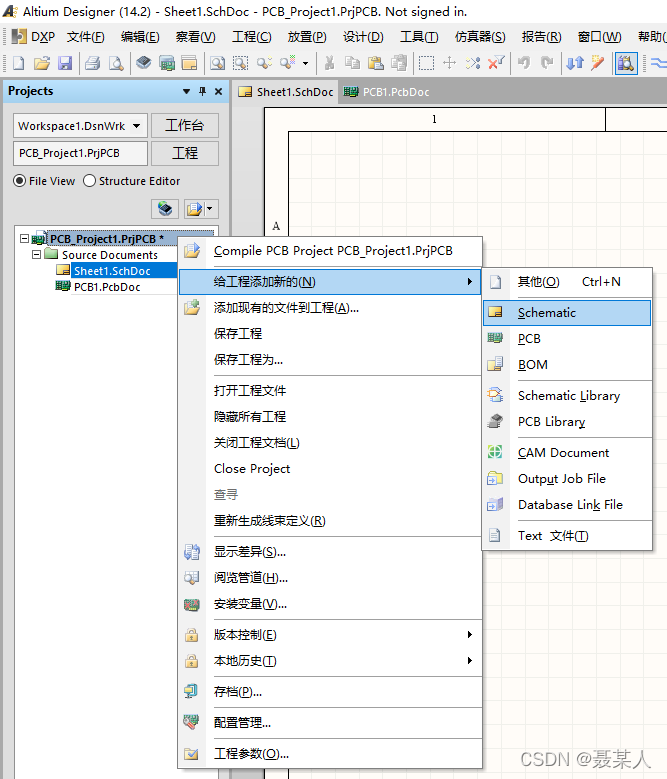

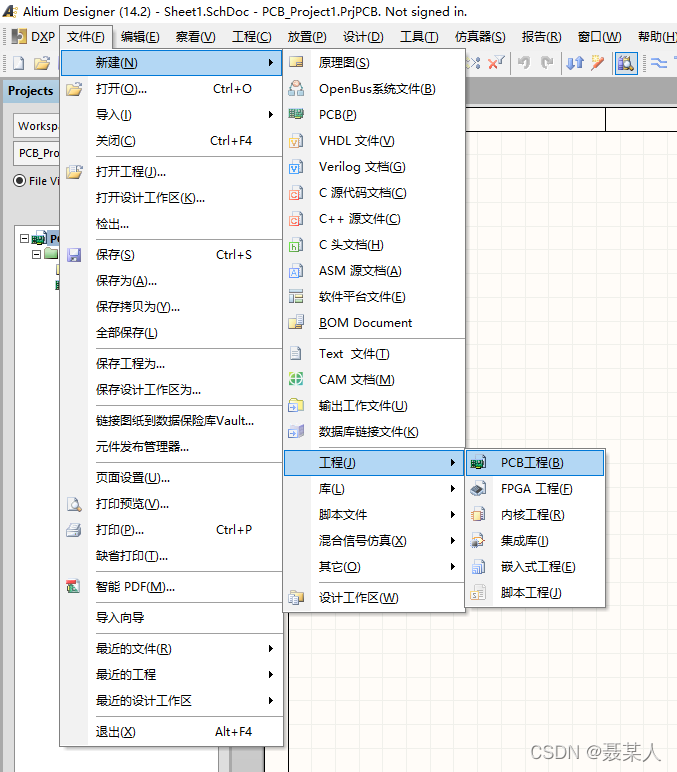

首先打开AD14软件，文件->新建->工程->PCB工程，再在工程文件下右击，给工程添加新的原理图Schematic和PCB。

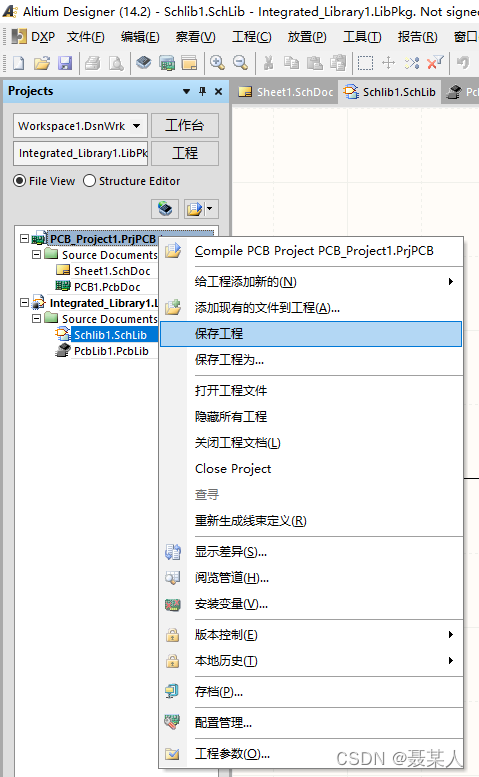

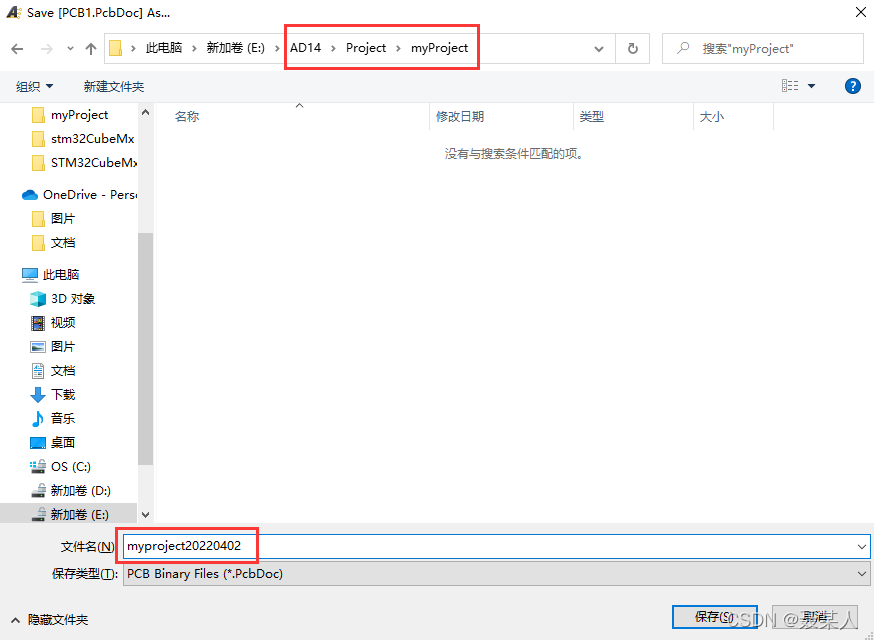

接下来保存工程，此时需要保存工程名，原理图名和PCB名，建议保持一致，放到同一个文件夹中。

4.2 AD14创建自己的元器件库

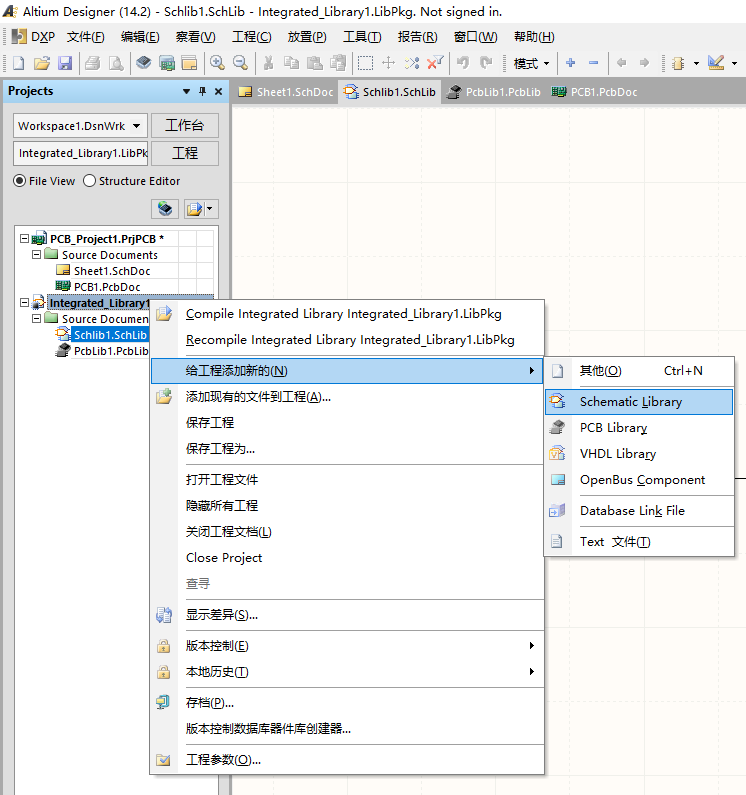

若想创建自己的元器件库，同理，文件->新建->工程->集成库，再在工程文件下右击，给工程添加新的原理图库Schematic Library和PCB Library。接下来同样保存即可

4.3.AD14导入库

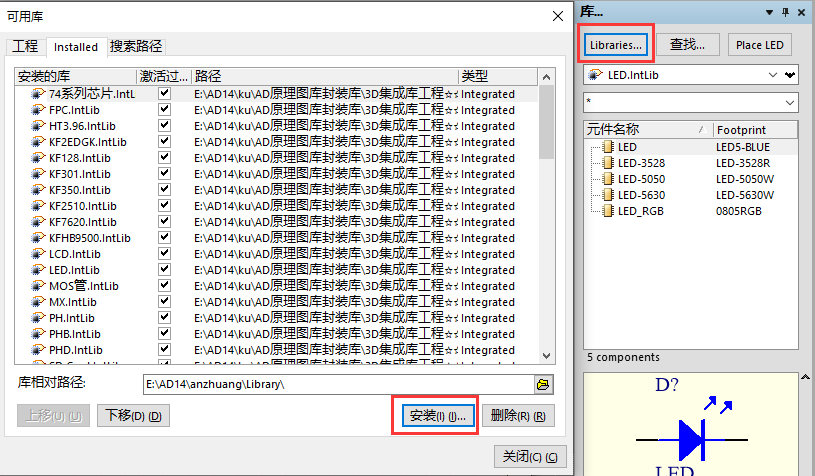

打开原理图文件，在右边Libraries…处点击，再点击安装

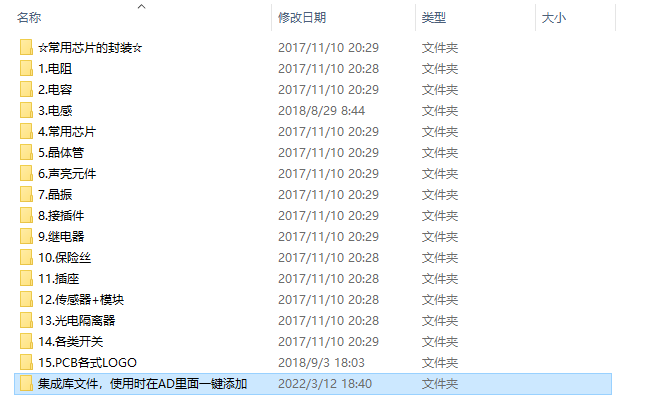

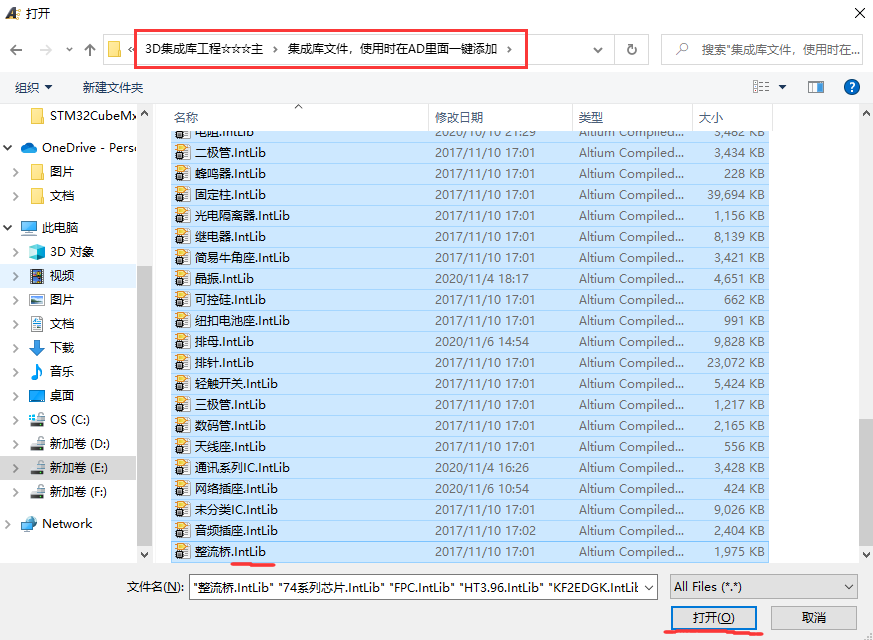

按此目录中选择所有的.intlib文件，再点击打开即可导入所有库。（自己制作的库导入步骤同理）

绘制原理图很简单，在库的右边选择元器件直接拖入原理图中，再将相同网络的器件端子连接起来即可。

5.AD14原理图绘制及原理图导入到PCB

以一个简单的例子为例，LM2596，DC-DC降压开关电源，datasheet中典型电路如下图，12V降压为5V。

5.1 原理图绘制

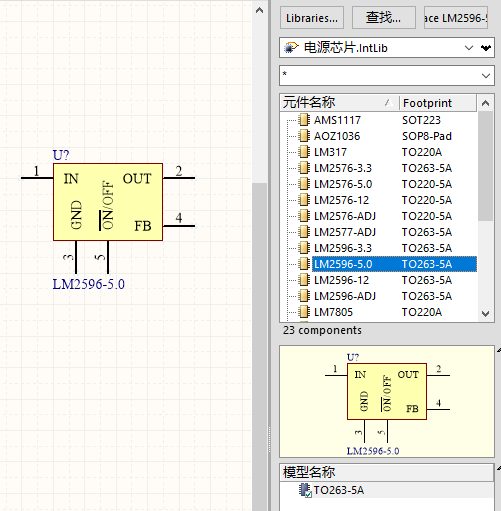

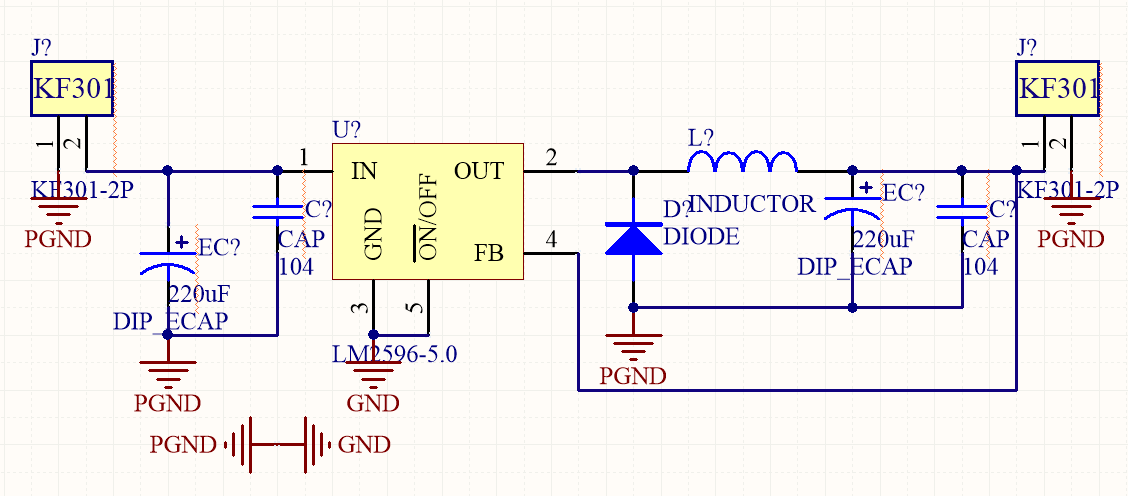

打开原理图，从右边的库中的电源芯片中选择LM2596-5.0，将模型名称下的TO263-5A直接拖入原理图中。

其余器件同理在库中拖入，芯片的地与Power地单点连接，（Power地也就是走大电流的地，与小信号地单点连接）

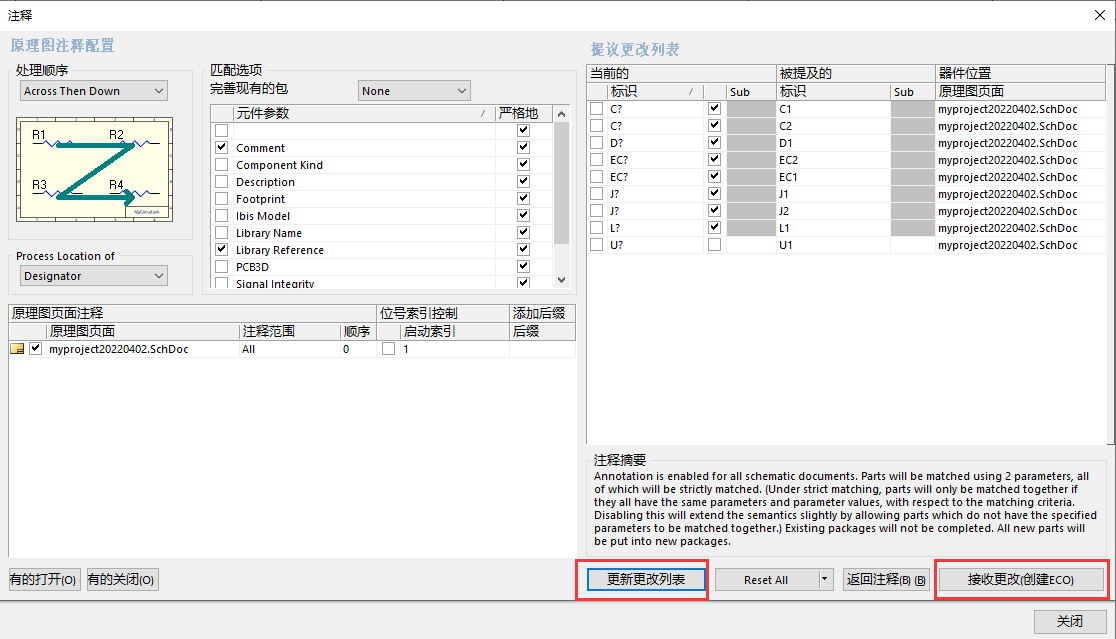

注意，上图中有红色波浪线提示器件名称未标注，可以自己双击器件进行标注，也可以通过软件统一标注，在原理图界面选择工具->注解，弹出以下界面，首先点击更新更改列表，再点击接收更改/创建。

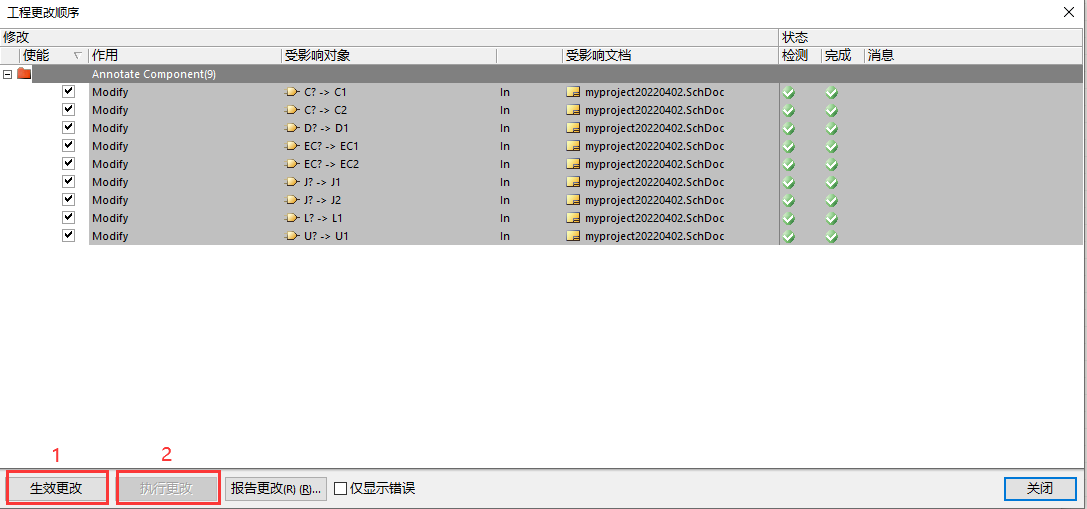

之后再点击生效更改，最后点击执行更改即完成。

5.2 原理图导入到PCB

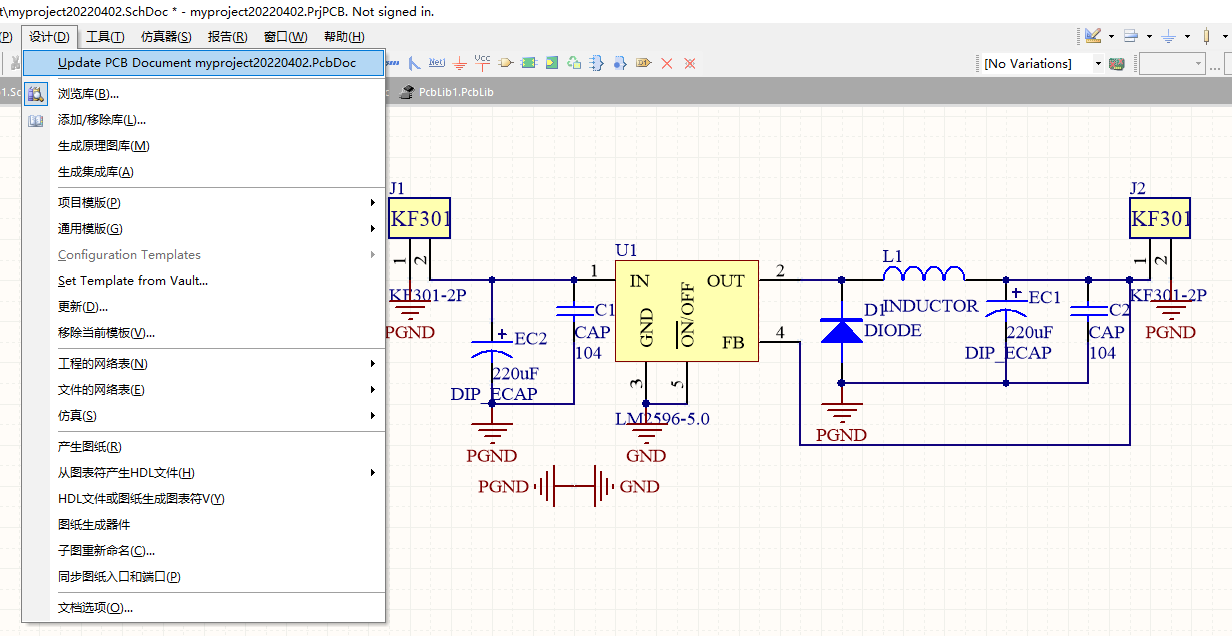

原理图导入到PCB点击设计中的第一个Update PCB …即可

6.PCB布局以及Keep-Out Layer层切割

上一步导入元器件到PCB文件之后，首先要将这层红布删除掉，选择红布按Delete键即可。

之后再按照开关电源的布局要求后布局好。

6.1 对于基础的PCB布局布线

可以去看B站上凡亿教育的视频
链接: https://www.bilibili.com/video/BV16t411N7RD?from=search&seid=14929714722291850493&spm_id_from=333.337.0.0

6.2 对于更精进的开关电源等的布局布线

可以看B站上唐老师讲电赛的视频（唐老师是长江大学的知名老师，水平非常高，我也从他的视频里受益匪浅）
链接: https://space.bilibili.com/28143041?from=search&seid=3599681237930848911&spm_id_from=333.337.0.0

6.3 Keep-Out Layer层切割

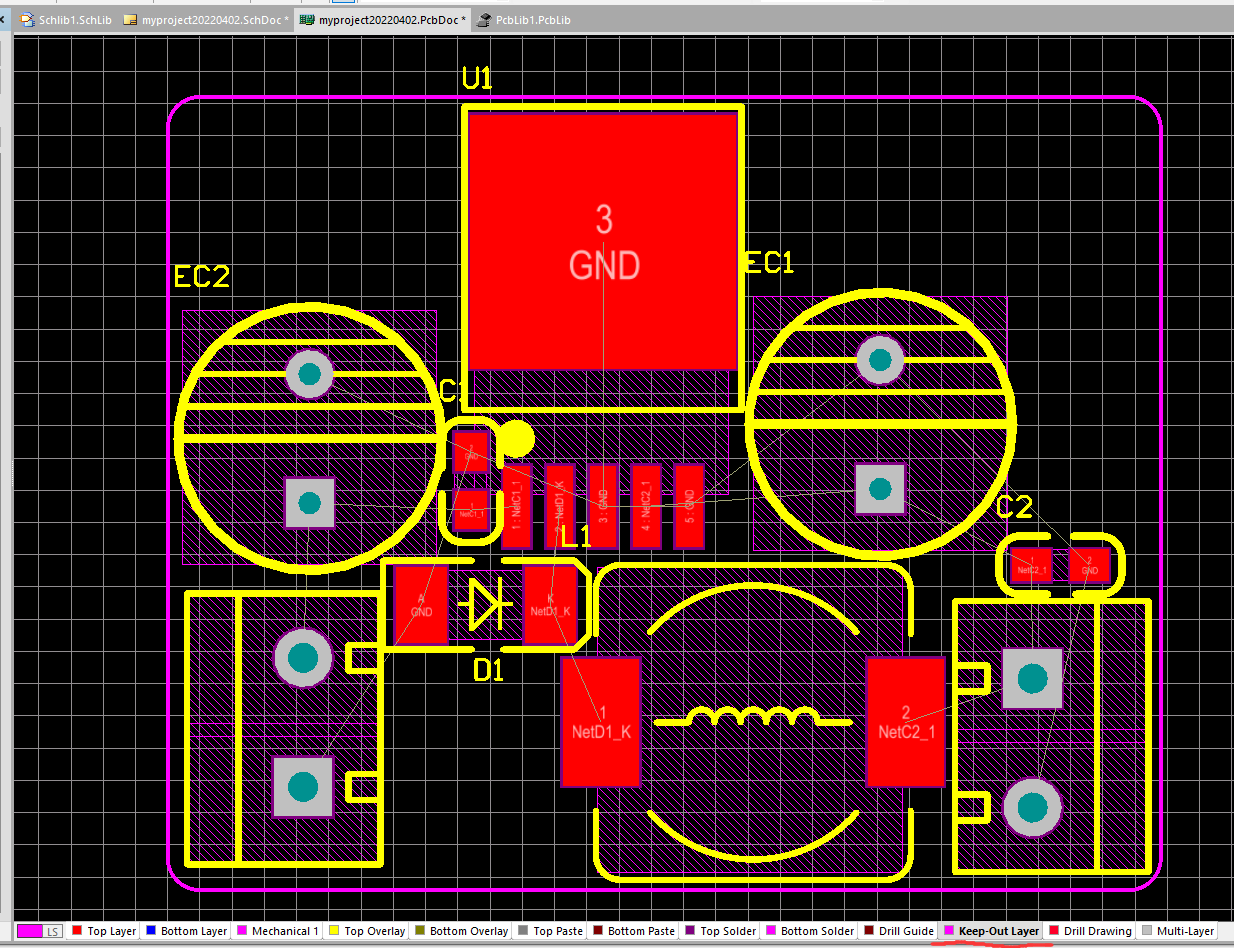

PCB布局好之后，再在下面层中选择Keep-Out Layer层，放置走线（快捷键P+L），按下“Shift+空格”可改变走线类型（这个需要在英文输入法的时候才能用，建议系统再安装一个英文输入，每次画PCB的时候切换为英文输入，快捷键等都需要在英文输入的时候），如上图已将Keep-Out Layer层通过走线形成一闭合形状（此形状即为实际PCB的形状）。

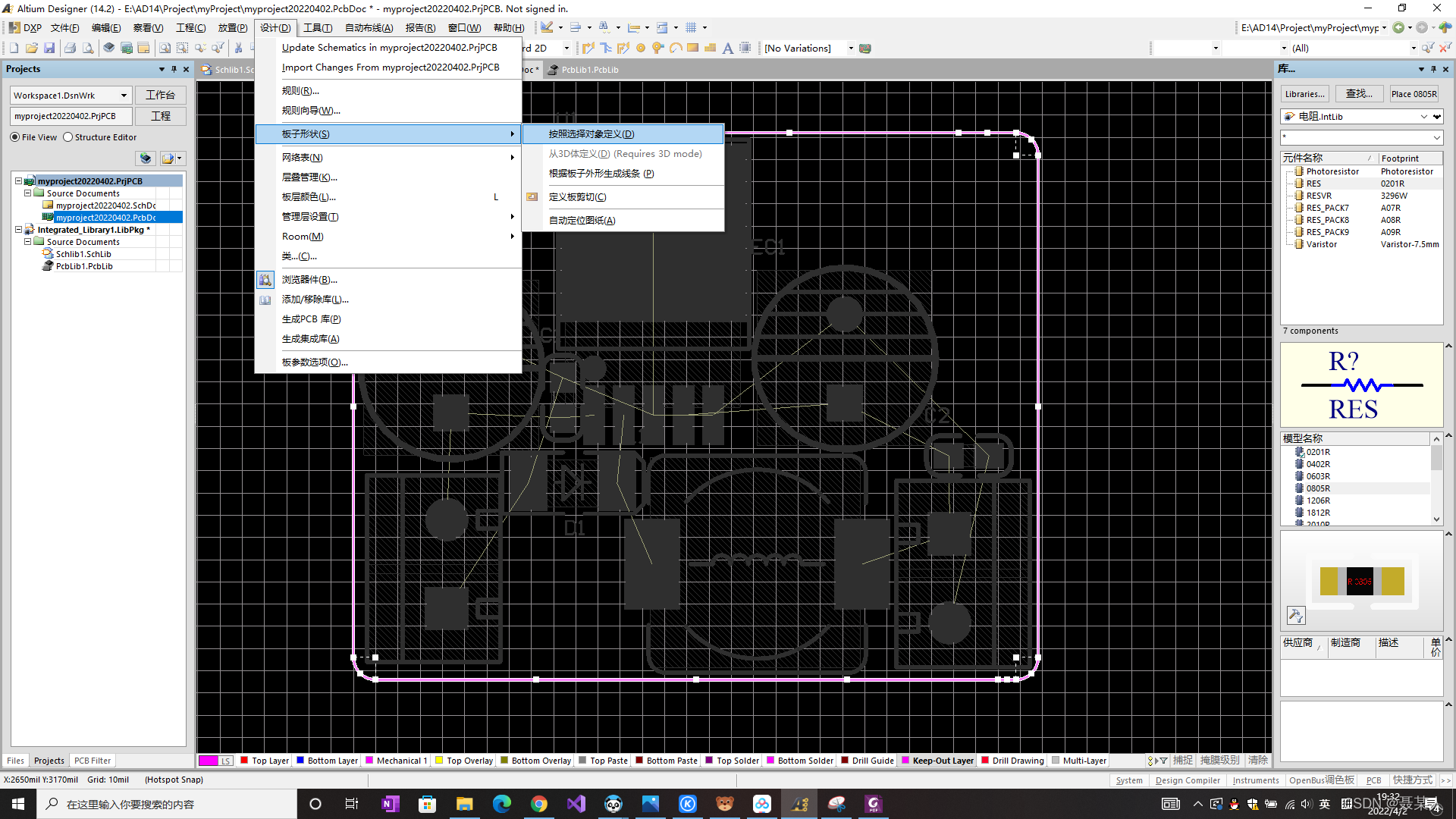

接下来按“Shift+S”高亮此层，全部选择，再设计->板子形状->按照选择对象定义，再点击右下角的清除键即可切割出PCB形状。

7.AD14规则设置

首先我们看嘉立创PCB打样的工艺参数
双层板：线隙5mil，线宽5mil，过孔最小内径0.3mm（<12mil），最小外径0.5mm（<20mil）

通常字符可以设置（30mil，5mil），（45mil，6mil），（60mil，10mil）
过孔放置（12mil，24mil），（20mil，36mil）

PCB界面，设计->规则

7.1 最小间隔设置

一般情况下设置6mil（布线需要特别紧凑时才设置5mil）

7.2 线宽设置

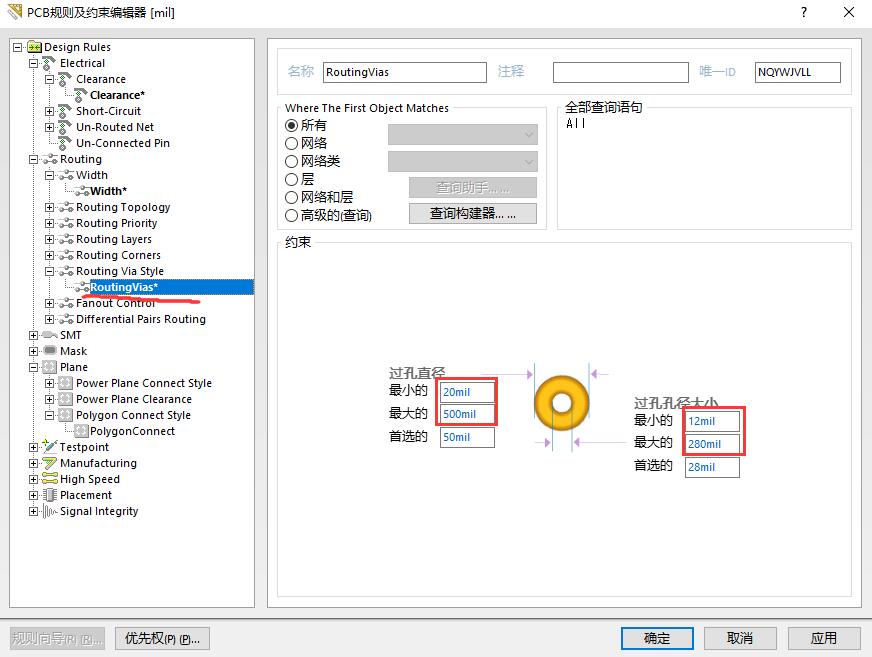

7.3 过孔设置

7.4 铺铜设置。

一般元器件焊盘（不论SMT型还是通孔型）适合采用十字连接，有助于焊接，若为全连接，导热过快，焊接时不容易焊接上，甚至虚焊。
而过孔适合采用全连接，导热过快也就意味着散热更快，有助于电源、DDS、高速ADC等芯片的散热。

7.4.1 元器件焊盘铺铜设置

新建一个铺铜规则（在Polygon Connect Style右键新规则即可），普通焊盘等铺铜时采用十字连接，连接类型为默认的Relief Connect，导线宽度20mil。

7.4.1过孔铺铜设置

对于过孔，宜采用全连接，选择新建的规则->高级的（查询）->查询助手->Object Type Checks->IsVia，最后把5中框中的All删除掉（开始是有All的）。连接类型选择Direct Connect。

由此，规则设置完毕，应用即可。

8.PCB布线技巧

交互式布线具有网络名，相同网络名才能连接在一起，一般用作信号层。
走线无网络名，即使是不同网络也能连一起，一般用作丝印层和机械层。
（“Shift+空格”可改变线类型）

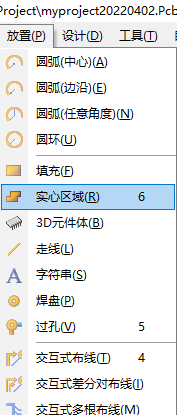

熟练运用好实心区域和填充。

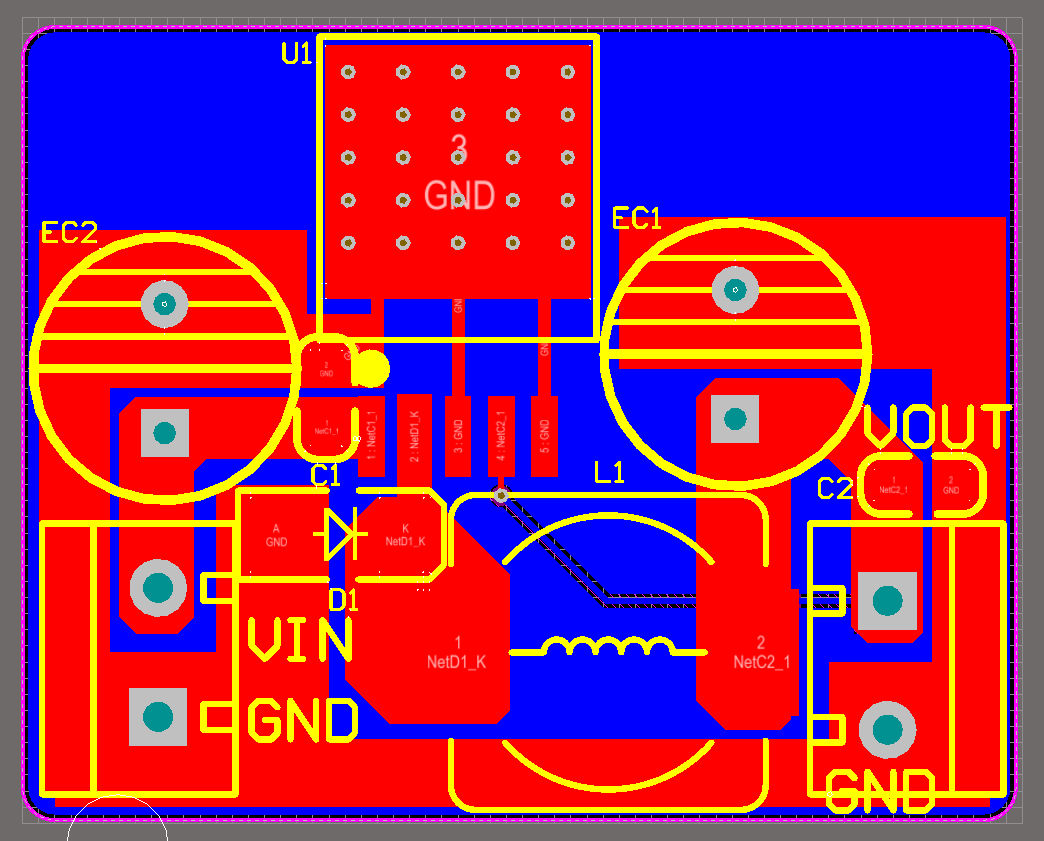

下图布线完毕。一些注意点：
①输入采用实心区域，小电容C1靠近芯片引脚越近越好；
②芯片Output引脚、二极管、电感三则直接连接的面积越小越好，采用实心区域；
③输出电压反馈给芯片FB引脚，线得细，且要屏蔽干扰，若采用可调电压型LM2596，还需加分压反馈电阻以及前馈电容，此时电阻需要离芯片FB引脚越近越好；
④整体大电流回路越短越好。

9.画PCB全流程

①使用交互式布线（或实心区域或填充）将信号连接起来
②进行滴泪（工具->滴泪->确定）
③进行铺地铜
④在丝印层（Top Overlay以及Bottom Overlay）设置好丝印
⑤进行DRC规则检查（工具->设计规则检查->运行DRC）

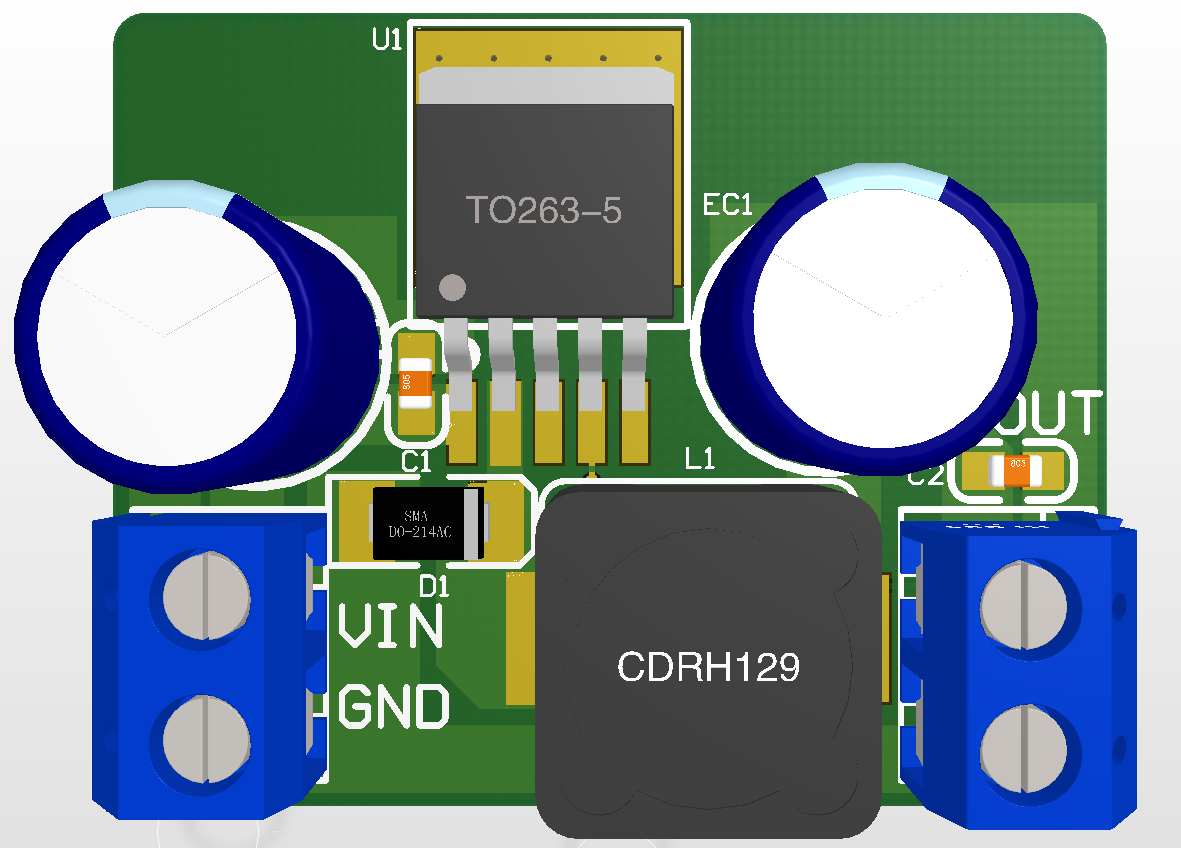

由此，AD绘制完成。（发现接线端子方向搞反了，但问题不大）

关于AD元器件库的制作有时间再做。
