西门子触摸屏SMART 700 IE V3数据记录的记录周期

问题的提出

需要解决的问题：目前我使用的工况是记录2s内速度变化情况，大概需要记录100个点，时间间隔或者说周期还是挺小的。

PLC端

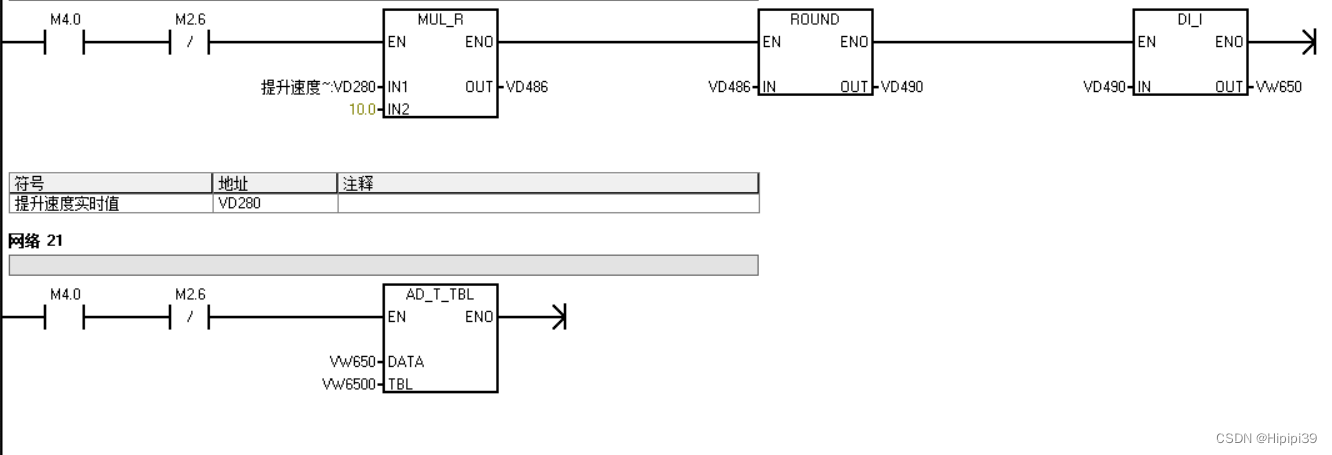

S7-200的编程过程中，这个用填表程序add_to_table指令完成了，但是记录过程最多只能记录100个条目。而我这个工况是重复进行的，也就是说我只能工作一次，我打开状态监控模式，速度被记录下来，我将里面的内容复制下来，再对数据置零，再重复操作。这样子操作是很麻烦的。

触摸屏端

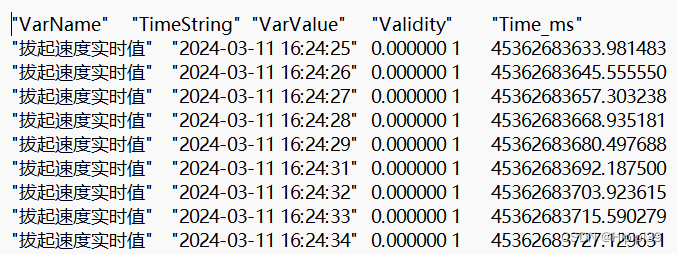

于是我想到了Smart 700 IE V3触摸屏的数据记录可以把我想要的数据记录下来，想着尝试这个方法，完全是按照西门子官方的方法进行趋势视图-数据记录-设置变量的方式进行组态的（https://www.ad.siemens.com.cn/productportal/prods/hmi/smartlinesv3faq/SmartPanels7_2.htm）。在Wincc Flexible软件在线仿真的时候，它记录下里的数据，一个个数据的时间间隔是1s，也就是1s才记录一个数据，这完全不满足我想要的效果。因为我2s就要100个数据点。



问题的解决

官方文档

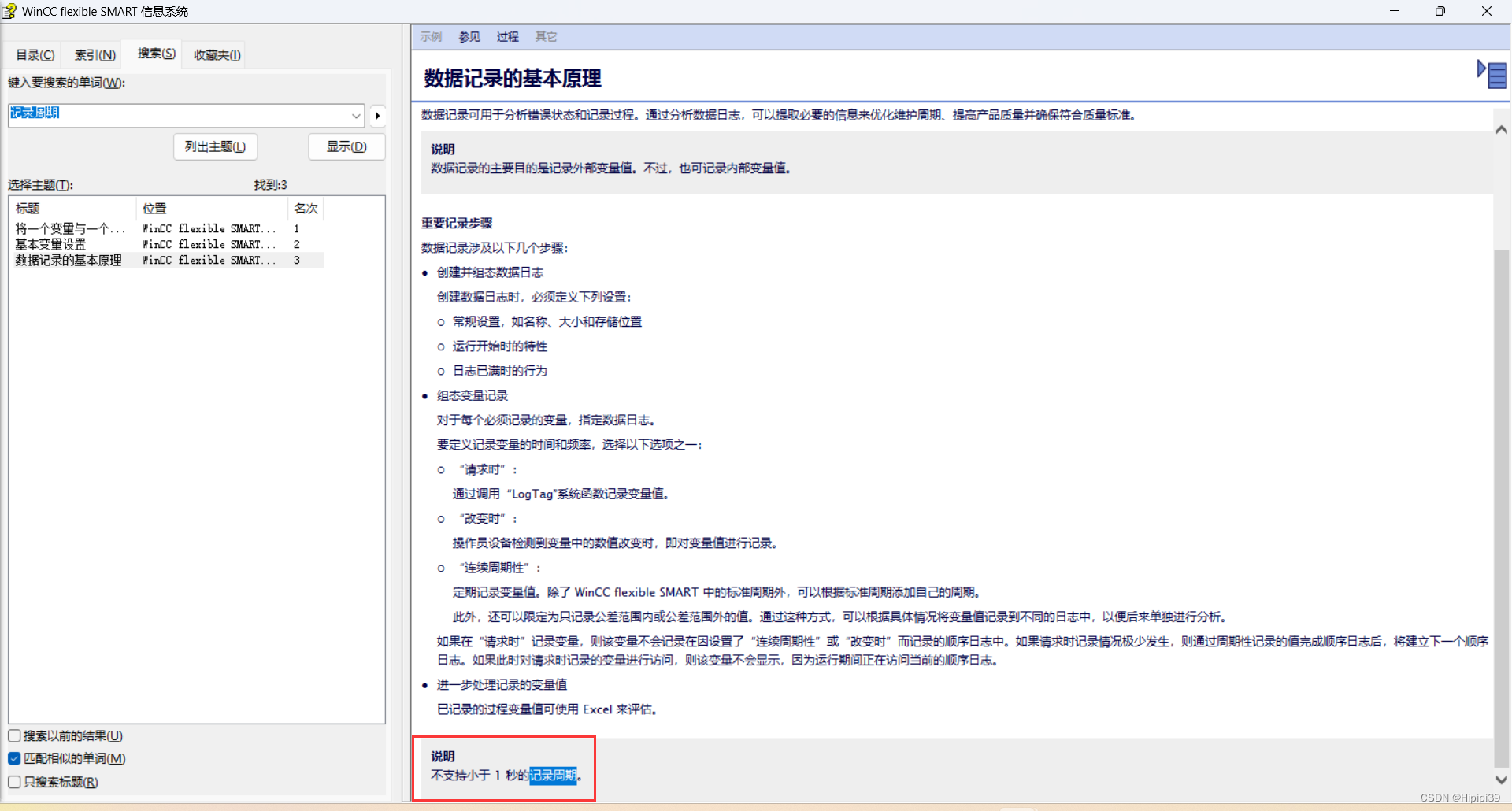

查看了关于WinCC Flexible软件数据归档文档，其中可以挖掘出采样周期和记录周期是不一样的。

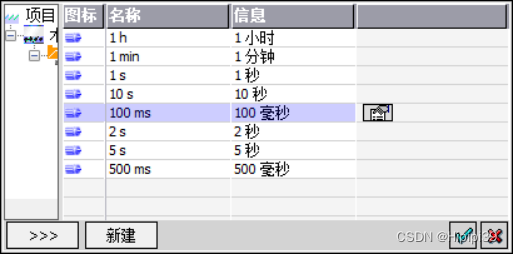

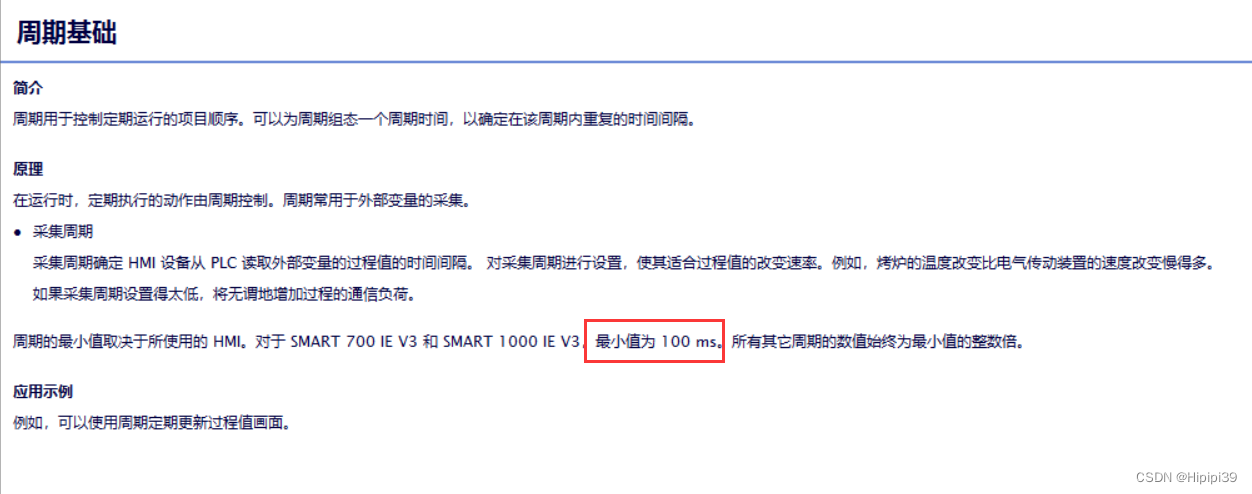

采样周期最小值是100ms，你还可以在这个基础上改采样周期，只要是100ms的整数倍都是可以的。

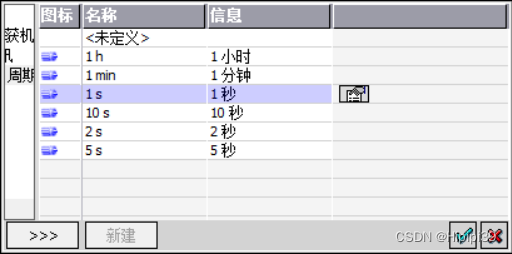

而记录周期是只有6个固定默认的数值，改都不能改动的，最小的记录周期是1s。这也就导致了我之前用在线仿真的时候得到的数据记录的时间间隔也是1s。

 西门子客服

打电话给客服也讲得不清不楚的，意思是用U盘导出的数据记录时间间隔最小就是1s，但是在触摸屏上的趋势视图是可以实时显示你用填表程序记录的100个数据值的，这个时间间隔就不是1s了，而是和你的采集周期有关，而不是记录周期。

结论

SMART 700 IE V3触摸屏数据记录的记录周期最小周期为1s，无法更改。利用触摸屏的数据记录功能无法实现我想要的功能。
