什么是EMC设计,如何快速理解EMC设计,项目开发过程中对EMC的快速理解。
EMC:电磁兼容
⭐指电子、电气设备或系统在预期的电磁环境中,按设计要求正常工作的能力。是电子、电气设备及系统的一种重要的技术性功能。

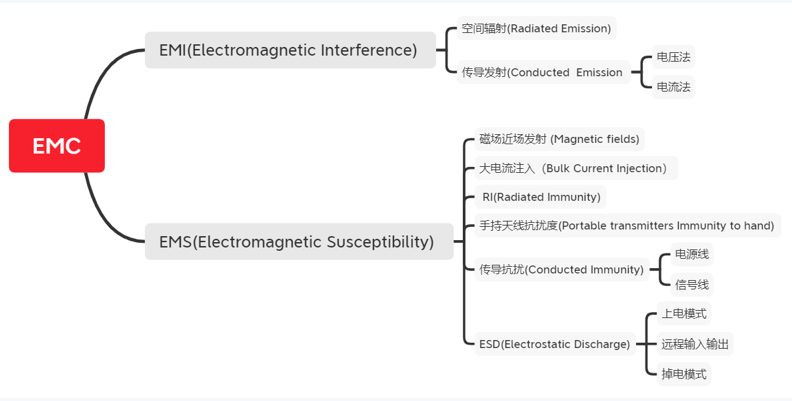

EMC包括EMS与EMI。
EMS:抗电磁干扰 //白话:自身接收外部干扰并承受住。
⭐即处在一定环境中的设备或系统,在正常运行时,设备或系统能承受相应标准规定范围内的电磁能量干扰,相对应的测试项目也根据产品类型及标准的不同而不同。
EMI:电磁干扰 //白话:自身产生的干扰是否足够低。
⭐即处在一定环境中的设备或系统,在正常运行时,不应产生超过相应标准所要求的电磁能量,相对应的测试项目根据产品类型及标准的不通而不同。
EMS又分传导抗扰CI/CS、辐射抗扰RI/RS、手持天线抗扰、磁场近场发射、大电流注入BCI、静电放电ESD。
CI/CS:传导抗扰
主要测试对象:电源线;信号线及控制线。
测试实质:分共模传导抗扰;差模传导抗扰;差模共模混合传导抗扰。将对应干扰电压直接叠加在正常工作电路上,然后观察电路工作是否正常。
RI/RS:辐射抗扰
主要测试对象:DUT自身的辐射抗扰性。
测试实质:采用外部天线施加外部干扰,在DUT上产生干扰电压,观察DUT的工作状态。外界的电磁场穿过环路时,会在环路中产生感应电压。
手持天线抗扰
主要测试对象:DUT自身的辐射抗扰性。
测试实质:与RI/RS本质相同,区别是天线不同,RI/RS采用固定天线及固定位置,手持天线抗扰,采用可移动手持天线,在DUT附件骚扰DUT。模拟乘客舱内手持式设备对 DUT 的干扰 。
磁场近场发射
主要测试对象:持续更新。
测试实质:
