本文探讨了在PLL系统中，压控振荡器(VCO)如何根据控制信号调整频率，以实现石英晶体振荡器的频率变化和通过锁相环技术实现多频率、高稳定性的信号输出。作者提到寻找VCO中心频率的过程，并分享了Spectre仿真的操作方法以及导师推荐的相关资料。
摘要由CSDN通过智能技术生成

对于PLL中压控振荡器有着重要的作用。如何给出控制信号，让他产生合适的频率进行振荡需要仔细推敲。并且倍频的系数并不需要VCO来操心。

那么根据前辈的指导，我先查找资料找到VCO的中心频率，然后再去观察这部分的控制信号的走向，希望其能出来我所希望的10倍频的信号。

1、石英晶体振荡器

在现代电子技术中，为了得到高精度的振荡频率，通常采用石英晶体振荡器。但石英晶体振荡器的频率不容易改变，利用锁相环、倍频、分频等频率合成技术，可以获得多频率、高稳定的振荡信号输出。

2、DPLL中VCO

锁相环的组成和工作原理 - yiffer的日志 - EETOP 创芯网论坛 (原名：电子顶级开发网) -

失去基准频率,输出频率立刻跳回振荡器本身的频率

找中心频率的过程中，使用到Vsin

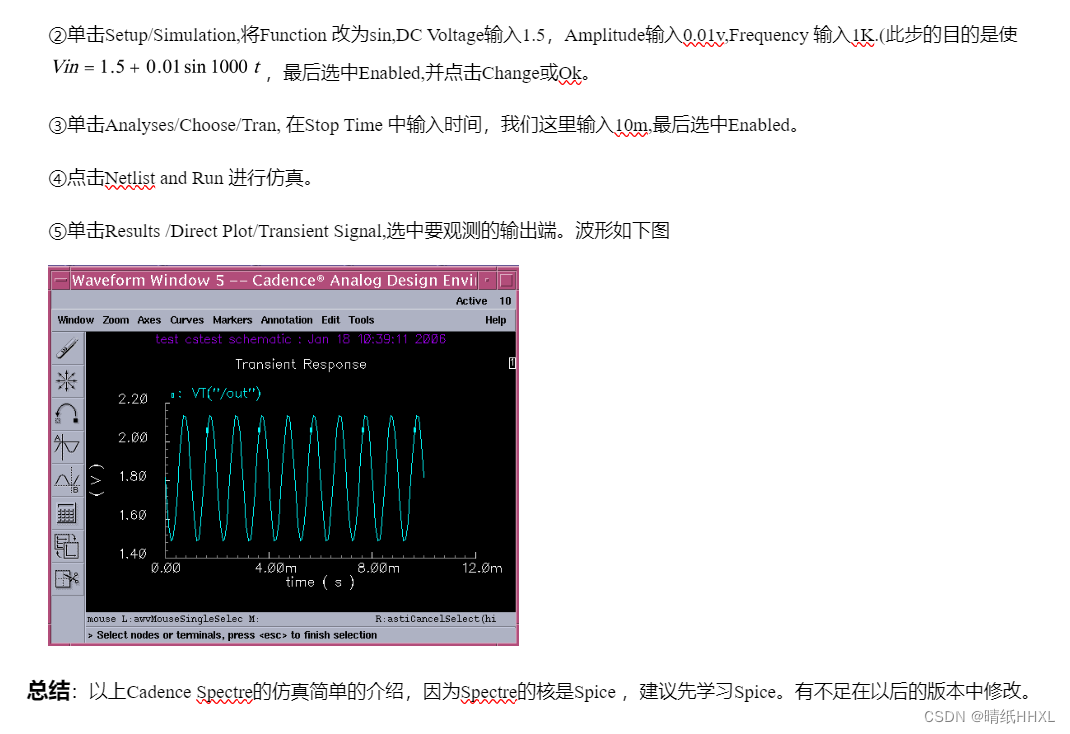

附上一个spectre的添加相关激励的操作说明：

★Spectres仿真手册 - 百度文库

3、导师和师兄推荐的锁相环的资料

导师和师兄推荐的锁相环资料（VCO，鉴相器，分频器等） - 数字IC设计资料(IC前端|FPGA|ASIC) - EETOP 创芯网论坛 (原名：电子顶级开发网) -
