步进电机驱动控制总结（二）

本次驱动较常见的42步进电机，就是比较标准的那种电机，应该是有一定代表性的，基本可以应付一些大学生比赛什么的了

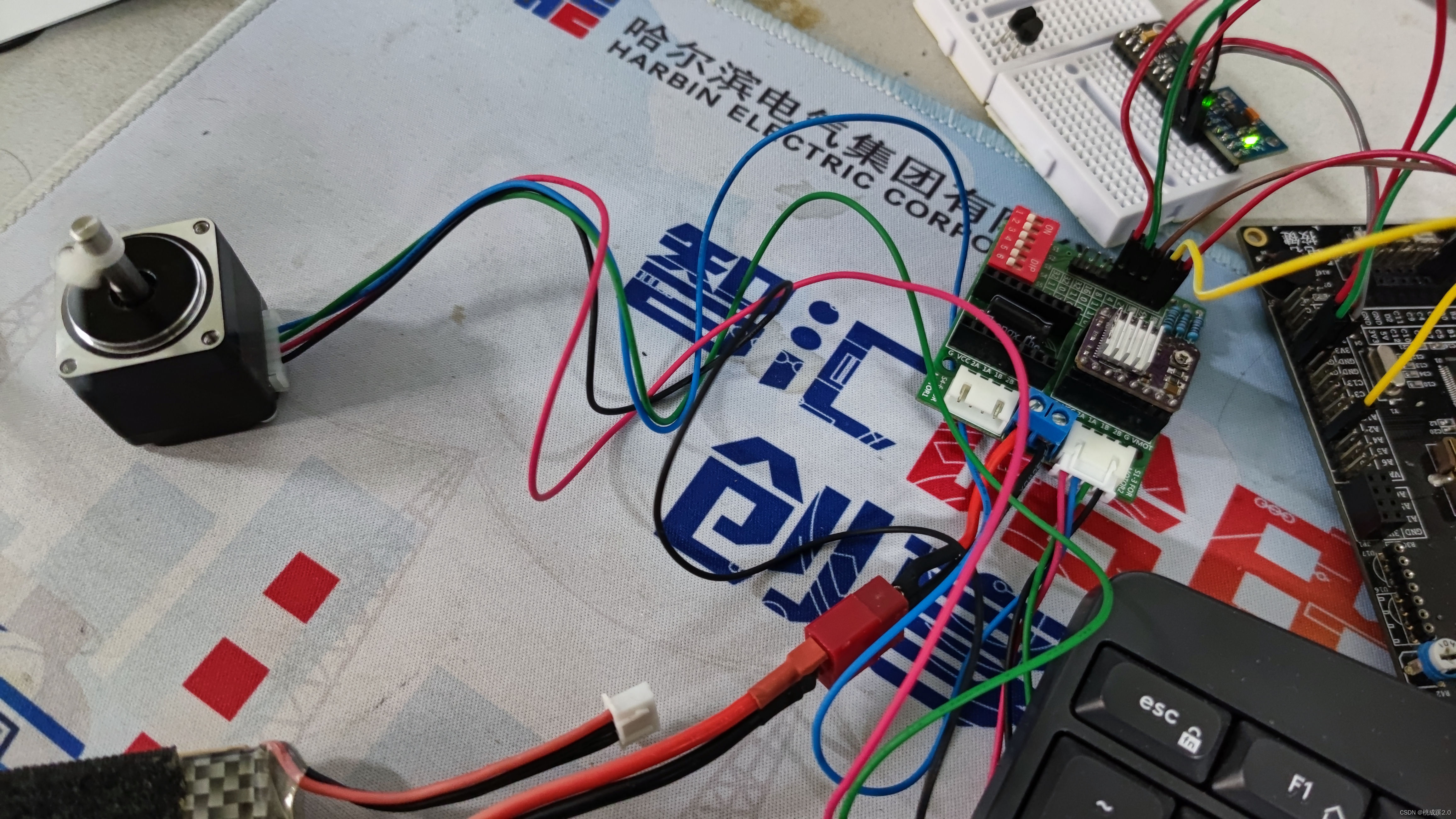

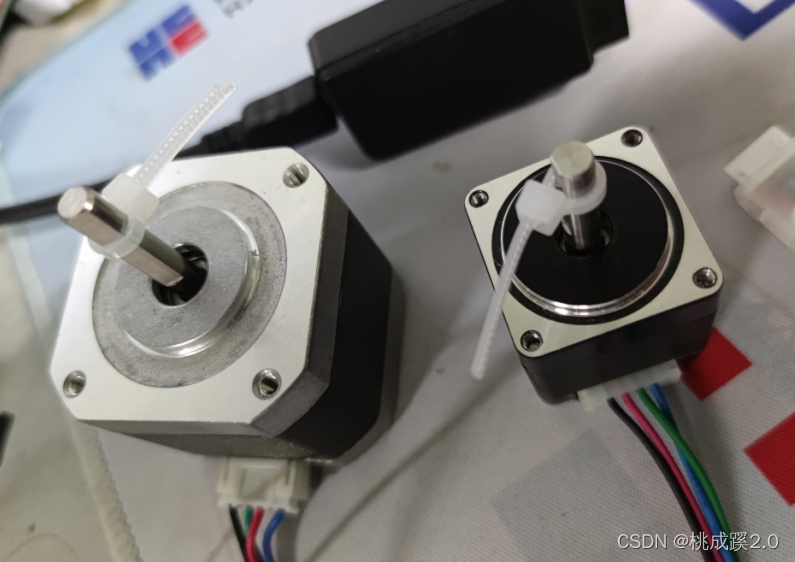

这里用的两个电机如下所示

1、驱动器介绍

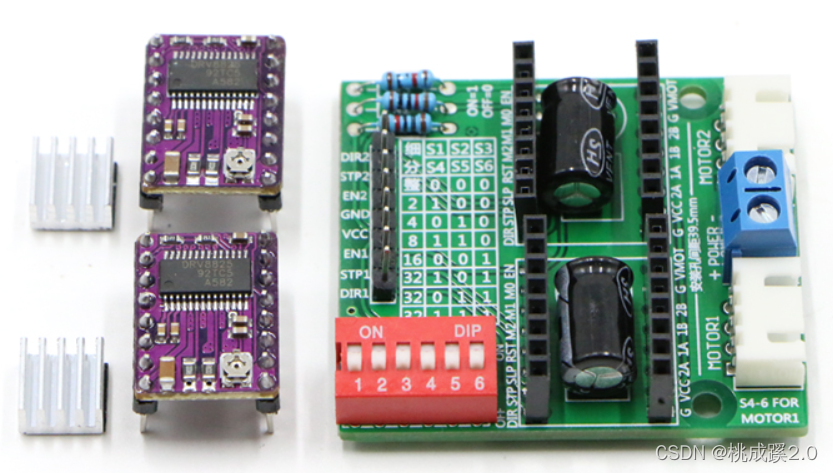

本次实验我用的如下，驱动模块是DRV8825，和淘宝上比较多见的A4988基本差不多，接口上基本可以混用的。

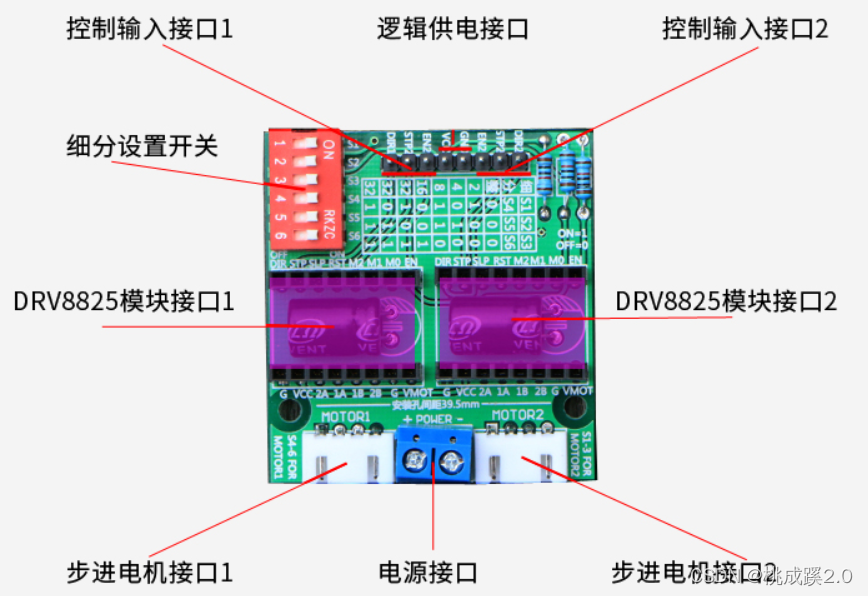

这里店家其实只是做了一个转接板，转接板借口描述如下所示

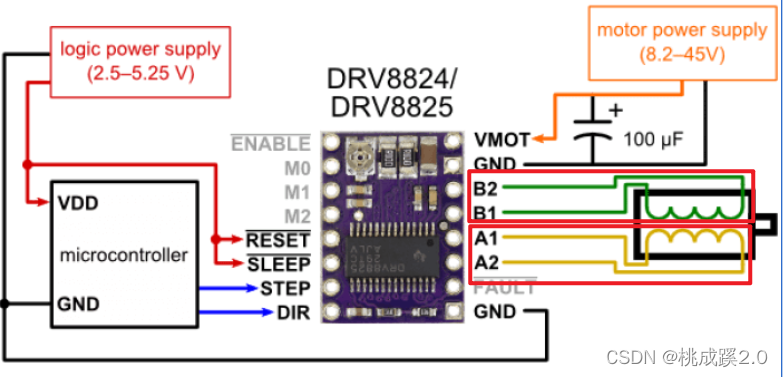

DRV8825模块的接口描述我也提供下，如下所示

步进电机接口处我已经用红线圈出来了，因此根据步进电机的特性（上一篇文章已经讲过）

• 找到短路的两个接口
• 把短路的接口分别接到1A，2A，1B，2B接口上，注意是对应的接上

关于控制引脚的说明：

引脚	功能
EN	使能，低电平有效
DIR	转动方向控制
STEP	控制脉冲方向

2、PWM方波直接驱动

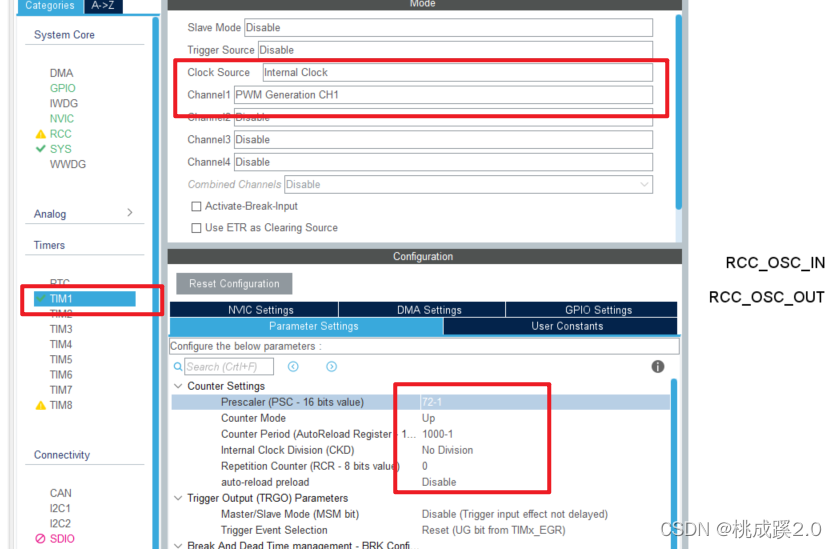

从上面我们就可以知道，控制电机其实就是控制这个脉冲，因此我们配置占空比为50%的脉冲就行了，首先配置PWM输出

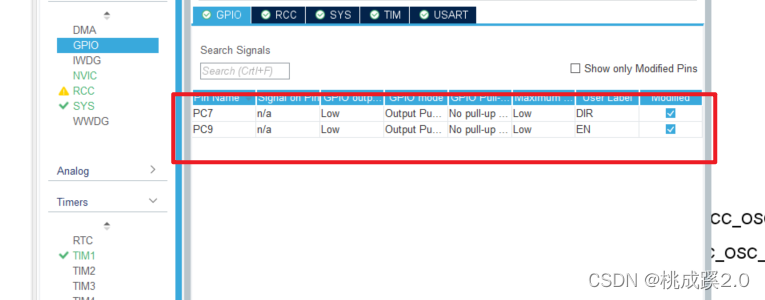

下面配置另外两个引脚

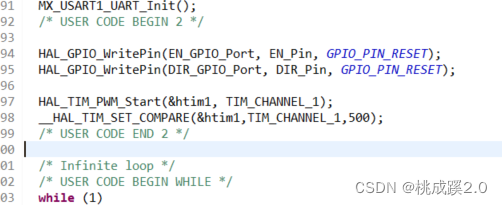

编写驱动函数

之后将程序下载到开发板就可以看到数据了

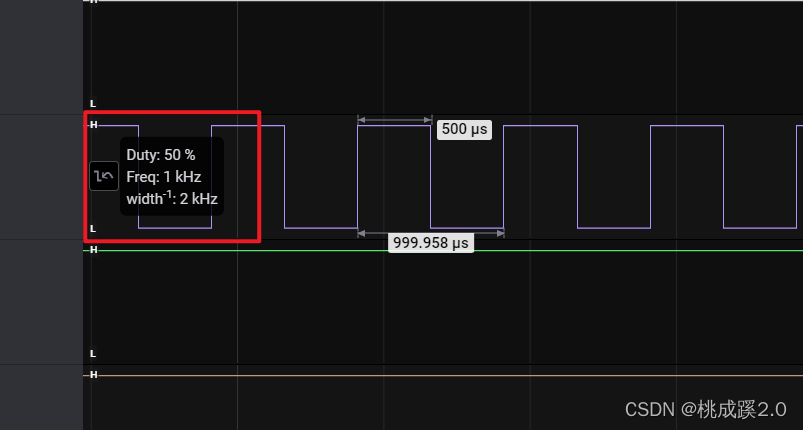

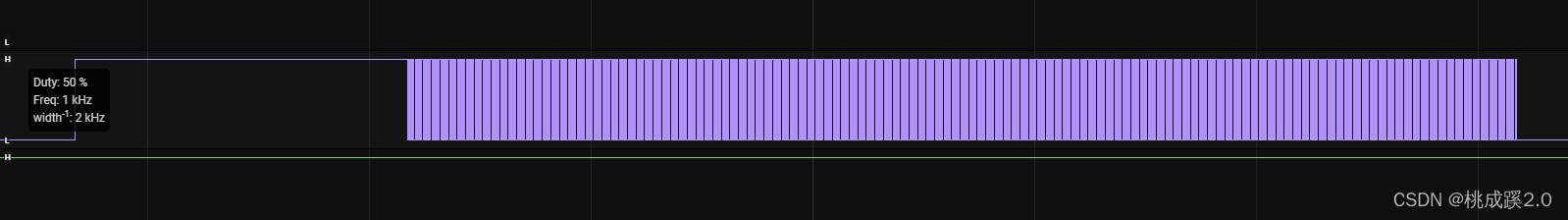

我们可以用逻辑分析仪来捕获下脉冲信号

3、PWM+DMA精准控制

上面我们已经看到了，直接使用PWM输出方波的方式是可以控制步进电机运转的，但也仅仅是运转而已，目前面临的问题就在于：

• 运转次数不定
• 无法准确运行

因此我们就可以用PMW_DMA的方式，来精准控制我们输出的PWM方波的数量

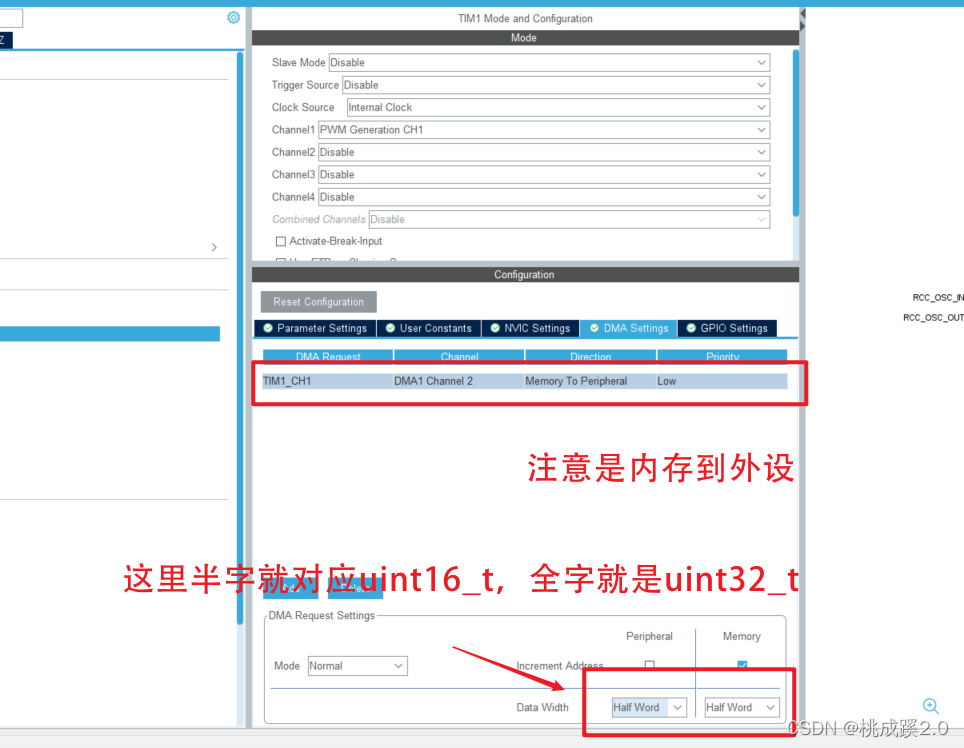

使能DMA

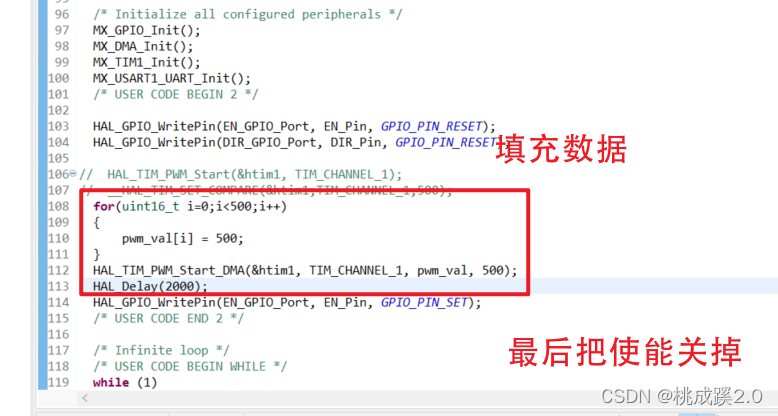

开始DMA输出PWM

但是这里有个问题，就是它没有开循环模式的话，也会一直循环发送，所以我们要手动终止

下载到开发板之前我们先用逻辑分析仪来测试下，因为我们准备了500了，比较多，这里就不统计数量了

将程序下载到开发板

4、补充说明

• 驱动器上有个电流调节旋钮，有时候出了问题这是一个排查的方向
• 这里步进电机不转的时候一定要关掉EN，就是把EN拉高，不然电机和驱动都会很烫甚至烧掉
