MASK RCNN实例分割

文章目录

MASK RCNN实例分割

注：本项目目前全部实现均在windonws,后续会部署到服务器上。
纯小白代码实现！！目前数据集是现成数据集，已经实现标注。后续我将会使用label-studio（个人认为比labelme更方便简单！）进行标准，并且自定义数据集，目前只实现人物的实例分割，后续会加入烟草病害实例分割，尽情期待！！

本项目主要内容：

PennFudanPed是一个搜集行人步态信息的数据集，我们想要通过训练模型实现检测图像中的人物，不仅仅局限于边界框检测，我们想要针对每个检测人物生成掩码图片，进而分割图像。我们采用 Mask R-CNN模型来完成这一工作。

在这里插入图片描述

MASK R-CNN原理简述

本模型的算法代表为R-CNN,首先生成候选区域（提议区域），然后针对候选区域进行筛选与预测
R-CNN 中文名：区域提议卷积网络
R-CNN大致步骤：
- 1、通过选择性搜索得到大量的提议区域
- 2、对每一个提议区域使用卷积网络提取特征，计算特征图。
- 3、针对每一个特征图训练SVM实现类别预测
```
SVM简要介绍：
中文名：支持向量机。
SVM采用监督学习方式，对数据进行二分类，属于线性分类器，与逻辑回归（LR）类似。
```
- 4、针对每一个特征图训练边框回归，实现边框坐标偏移量预测。
- 5、MASK R-CNN使用RolAlign代替RolPooling（提升检测模型的准确性。）,将多尺寸提议区域进行特征对齐，原RolPooling算法无法支持高精度的像素级别的图像分类。除了标签值和边框的偏移量预测之外，单独开设一个分支通过全卷积网络实现像素级别分类。
  - 通俗解释：

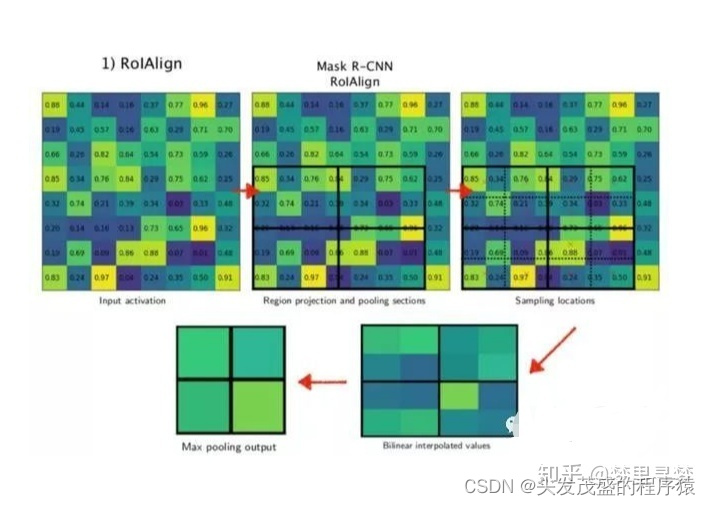

    RolAlign：取消量化操作，使用双线性内插的方法获得坐标为浮点数的像素点上的图像素值，从而将整个特征聚集为一个连续的操作。

在这里插入图片描述

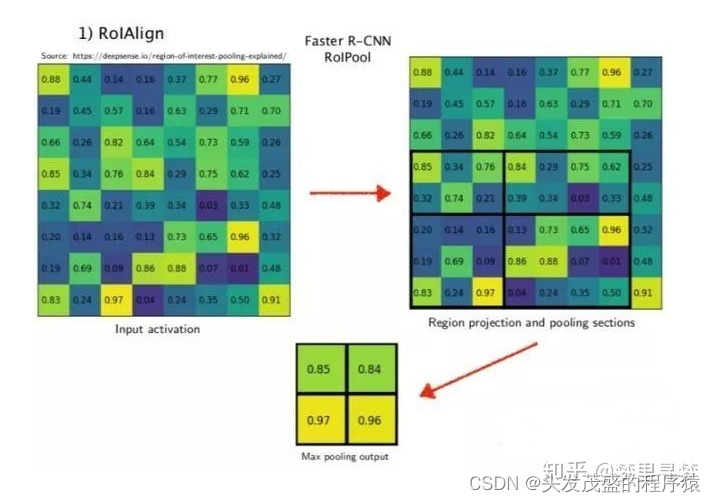

- RolPooling：比方我们映射到featuremap上的锚框为5*7，对选择的区域要分成2*2的区域，而5/2=2.5，所以我们对于高，分割成2+3，7/2=3.5，所以我们对于宽，分割成3+4，那么我们会将该处分割成如下右边的4个小块。并对4个小块做maxpooling，最终得到一个2*2的featuremap。

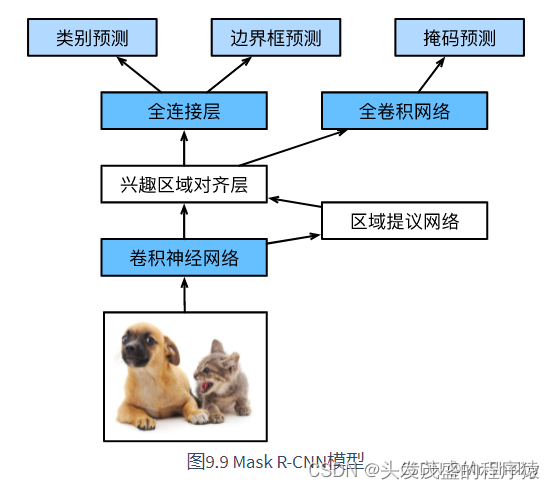

MASK R-CNN模型图

在这里插入图片描述

MASK R-CNN Pytorch实现

数据准备

1、安装cocoAPI。

在windos下安装cocoAPI。

本文将实现最简单的COCOAPI下载方法，使用PIP命令。

pip install git+https://github.com/philferriere/cocoapi.git#subdirectory=PythonAPI

如遇报错，请各位君自行百度咨询。

2、下载PennFudan数据集

下载地址：https://www.cis.upenn.edu/~jshi/ped_html/
数据集查看。

注：请将路径更换为自己的本地路径。

from PIL import Image
Image.open(r'H:\pycharm\deeplearning\tree_sick\mask rcnn\PennFudanPed\PennFudanPed\PNGImages/FudanPed00001.png')

# 读取对应图片的掩码图片
mask = Image.open(r'H:\pycharm\deeplearning\tree_sick\mask rcnn\PennFudanPed\PennFudanPed\PedMasks\FudanPed00001_mask.png')

# 读取的mask默认为“L”模式，需要转换为“P”模式调用调色板函数
mask = mask.convert("P")

# 针对“P”类图片调用调色板函数
# 看来掩码图片存的不是RGB数值，而是类别index
mask.putpalette([
    0, 0, 0, # 0号像素为黑色
    255, 0, 0, # 1号像素为红色
    255, 255, 0, # 2号像素为黄色
    255, 153, 0, # 3号像素为黄色
])
mask

在这里插入图片描述

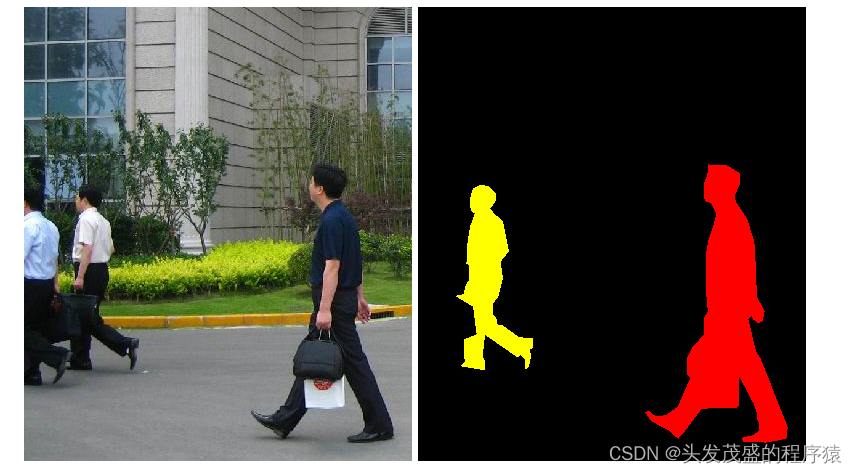

第一张图片为原人物图片，第二张图片为掩码图片。

掩码图片介绍：

从原视图像中获取感兴趣区域的掩码。
使用掩码和原视图像做云运算得到最后感兴趣的区域的图像。

3、编写数据类

import os
import torch
import numpy as np
import torch.utils.data
from PIL import Image


class PennFudanDataset(torch.utils.data.Dataset):
    def __init__(self, root, transforms=None):
        self.root = root # 数据集的根路径
        self.transforms = transforms # 数据集的预处理变形参数

        # 路径组合后返回该路径下的排序过的文件名（排序是为了对齐）
        self.imgs = list(sorted(os.listdir(os.path.join(root, "PNGImages")))) # self.imgs 是一个全部待训练图片文件名的有序列表
        self.masks = list(sorted(os.listdir(os.path.join(root, "PedMasks")))) # self.masks 是一个全部掩码图片文件名的有序列表

    # 根据idx对应读取待训练图片以及掩码图片
    def __getitem__(self, idx):
        # 根据idx针对img与mask组合路径
        img_path = os.path.join(self.root, "PNGImages", self.imgs[idx])
        mask_path = os.path.join(self.root, "PedMasks", self.masks[idx])

        # 根据路径读取三色图片并转为RGB格式
        img = Image.open(img_path).convert("RGB")

        # 根据路径读取掩码图片默认“L”格式
        mask = Image.open(mask_path)
        # 将mask转为numpy格式，h*w的矩阵,每个元素是一个颜色id
        mask = np.array(mask)

        # 获取mask中的id组成列表，obj_ids=[0,1,2]
        obj_ids = np.unique(mask)
        # 列表中第一个元素代表背景，不属于我们的目标检测范围，obj_ids=[1,2]
        obj_ids = obj_ids[1:]

        # obj_ids[:,None,None]:[[[1]],[[2]]],masks(2,536,559)
        # 为每一种类别序号都生成一个布尔矩阵，标注每个元素是否属于该颜色
        masks = mask == obj_ids[:, None, None]

        # 为每个目标计算边界框，存入boxes
        num_objs = len(obj_ids) # 目标个数N
        boxes = [] # 边界框四个坐标的列表，维度(N,4)
        for i in range(num_objs):
            pos = np.where(masks[i]) # pos为mask[i]值为True的地方,也就是属于该颜色类别的id组成的列表
            xmin = np.min(pos[1]) # pos[1]为x坐标，x坐标的最小值
            xmax = np.max(pos[1])
            ymin = np.
