jk触发器的异步置位端和异步复位端的表示方法

已于 2022-09-27 22:03:30 修改
阅读量9.2k 收藏 15
点赞数 1
文章标签： 经验分享
于 2022-06-11 21:41:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_51525427/article/details/125239201
版权
本文详细介绍了电子电路中的异步置位（Set）和复位（Reset）概念，包括Rd与Sd的用法以及PR和CLR的操作。Rd与Sd分别代表异步复位和异步置位，而PR和CLR则作为预设和清除信号，用于控制数字逻辑电路的状态。理解这些基本概念对于理解和设计数字系统至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

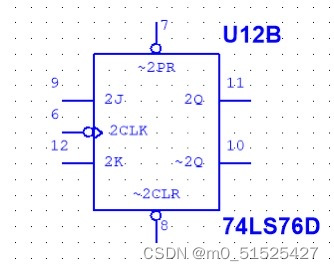

1.Rd，Sd表示：


s，即set，异步置位

r，即reset，异步复位

2.PR，CLR表示：


CLR，即clear，异步复位

PR，即prsets（预设），异步置位
