ISE Chipscope使用

ISE Chipscope使用有两种方法：

1.使用cdc

优点：方便、简单、快速，

通过这种方式加debug标记的信号，在chipscope观测时，不用修改信号名称

缺点：有些信号综合时被优化，导致找不到

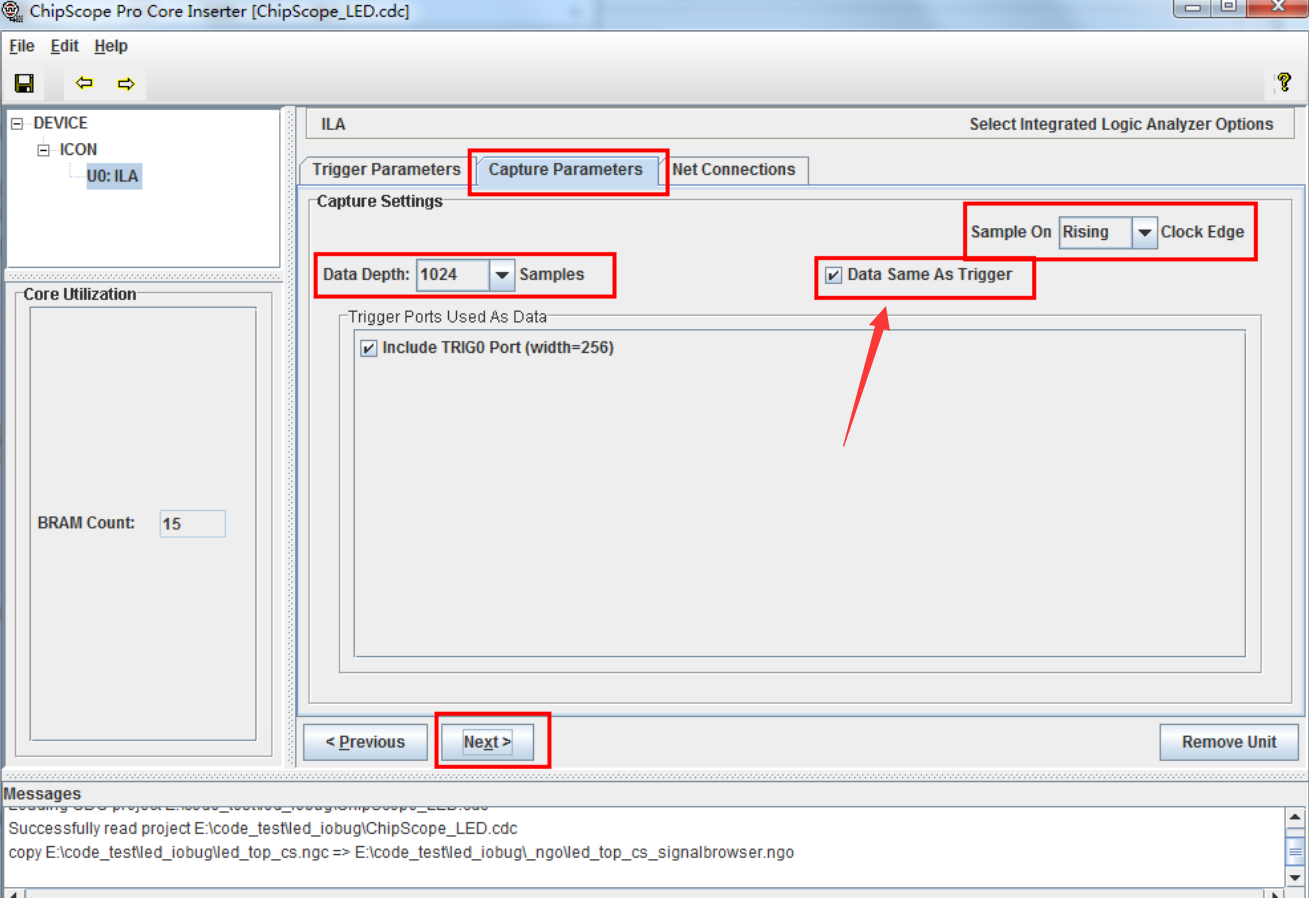

数据可作为触发条件，也可以单独作为观测数据。像inout信号最好只作为数据信号，不作为触发信号，配置窗口中去掉对勾即可。

2.使用icon+ila/vio

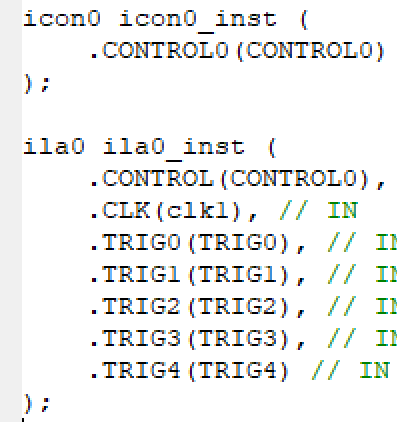

例化

例化时，icon的一个control信号连接一个ila或vio；如果要同时连接两个ila，则需要icon中设置两个control端口，分别和ila连接。一个TRIG代表一个触发端口。

两个问题还不太清楚：

1.control位宽（icon中默认为36bit）代表什么意思？与TRIG的位宽和个数是否有关？

2.vio中control的位宽可以修改，ila中没有地方修改

抓数

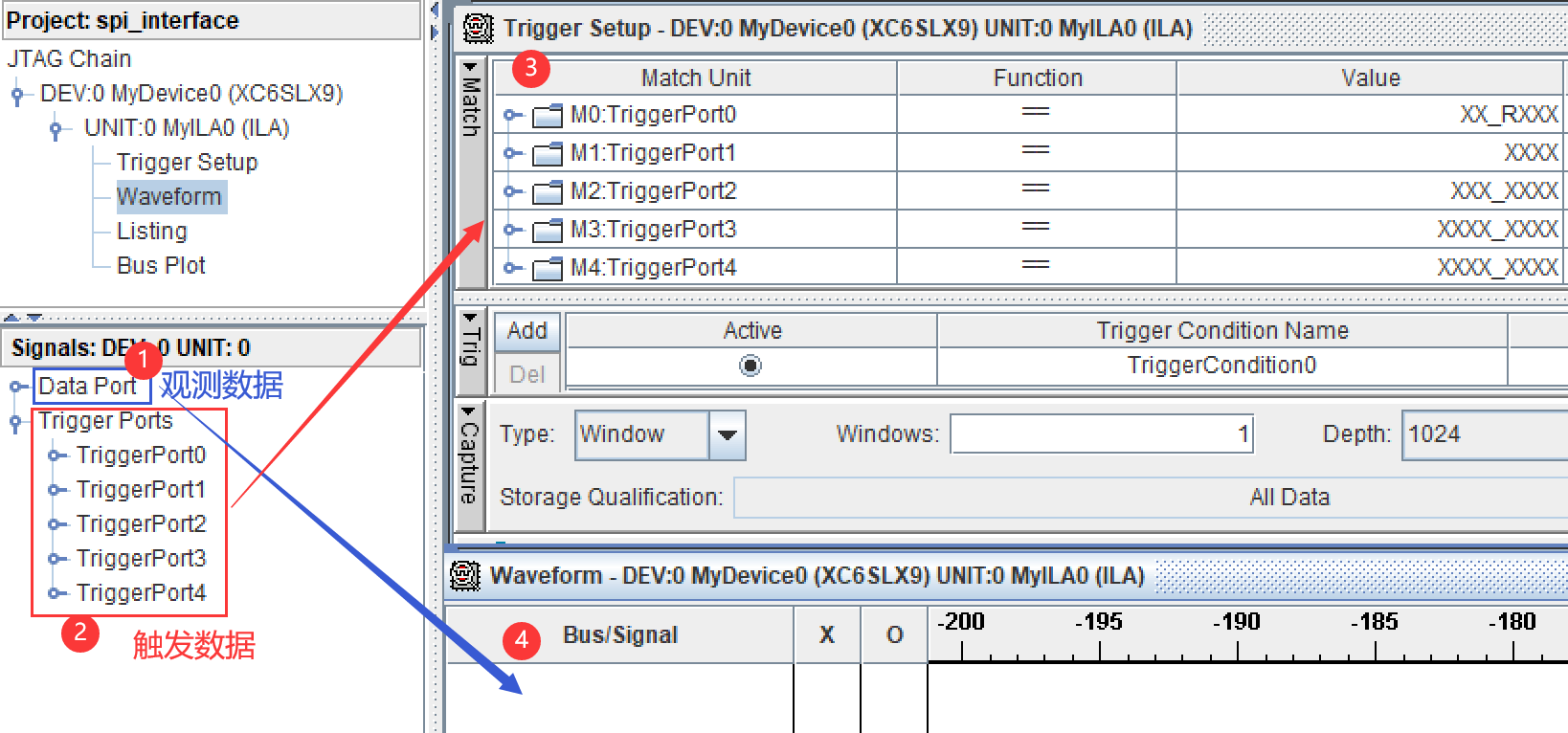

②处为例化的接口信息，按例化顺序排列，可对信号重新命名

③处写入触发条件：0、1、X、R(上升沿)、F(下降沿)、B(双边沿)、N

①处可以删除chipscope自动合并的总线，并手动重新合成正确的总线，添加到④处进行观测

④观测信号波形，也可手动合并总线

缺点

chipscope观测时，需要手动修改信号名称。如果信号很多，就会很麻烦，而且每重新修改代码打开一次chipscope，就要重新修改一遍名称

有一个小办法：代码修改重新综合、实现、生成bit流文件之后，不重新打开chipscope，在上一次改完信号名称的chipscope界面重新对芯片烧写新的bit流文件。会提示总线不一样被破坏，不用管，点确认，之后出现的信号名称还是会和上一次的一样。
