cadence allegro 快捷键 -script 脚本库的配置与应用

layout 攻城狮们 对快捷键肯定不会陌生，env，stroke 手势，再配上skill 插件， 画板子，so easy，要是再配上script 脚本快捷键， 就如虎添翼，要起飞了。  今天我来聊聊 script 脚本快捷键的设置与应用。

举例说明：格点设置 （   Non-Etch  25mil ( 非电气属性，一般用来布局，摆放器件) ,   All Etch 5mil （电气属性，可以用来布线） ）

常规操作步骤：

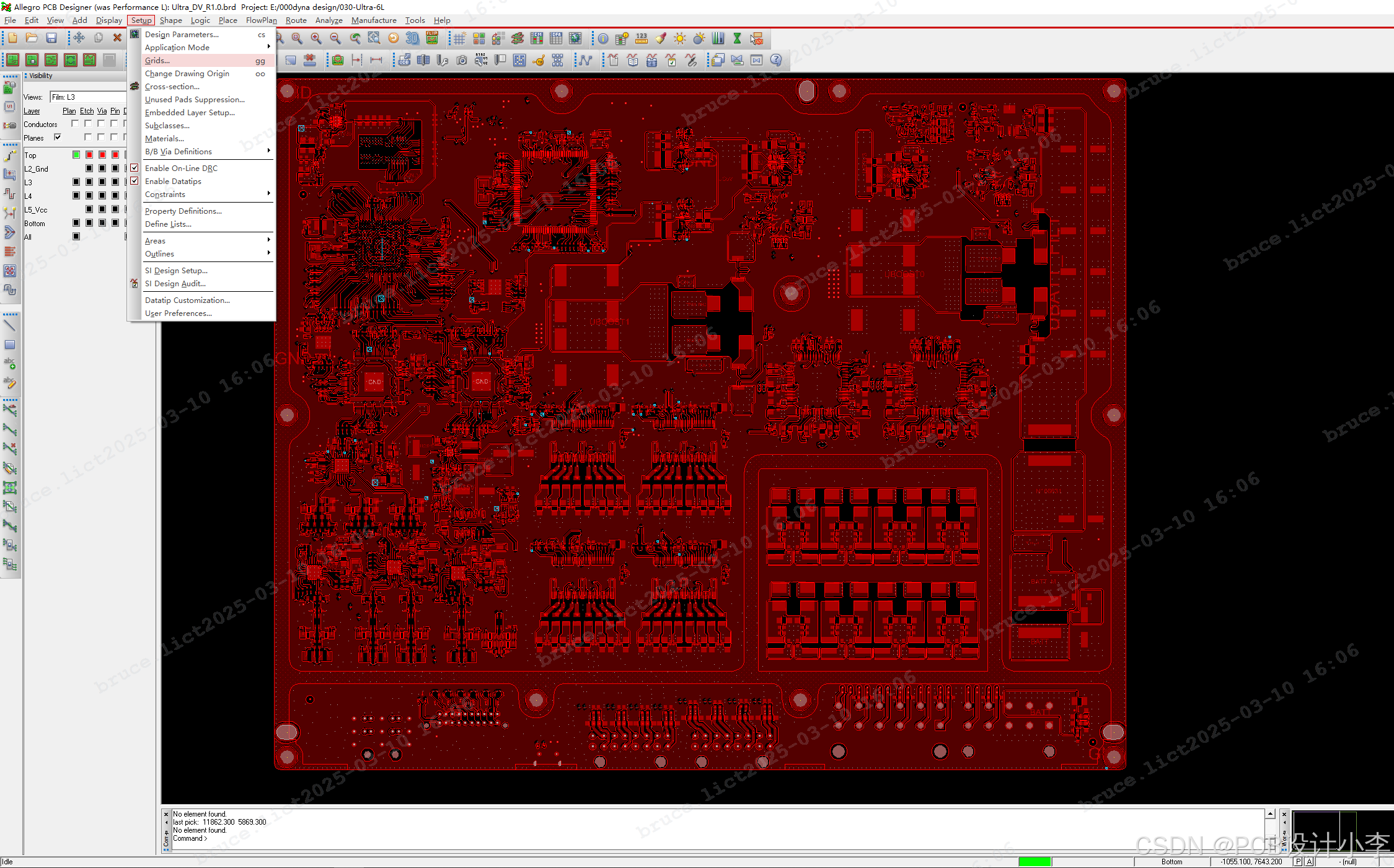

1、setup-Grids, 调出格点设置窗口

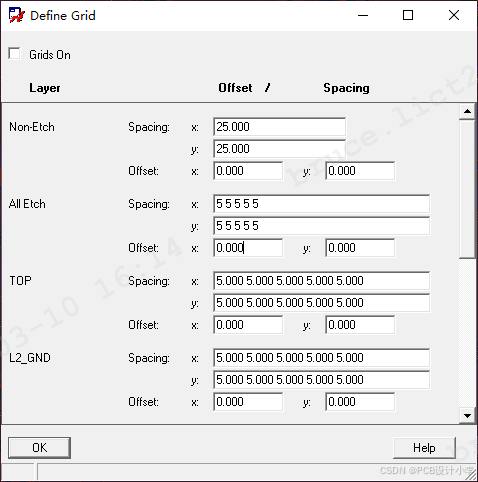

2、在Define Grid 窗口中，把格点大小值输入进去， OK确定

可以看到，常规操作比较简单，就2步骤，也就几秒钟的时间。可是攻城狮们有时就是执着于是不是可以更快点，对于一些高频次使用的操作，就是希望不要花费太多时间，答案肯定是：有办法

script 脚本配置与调用

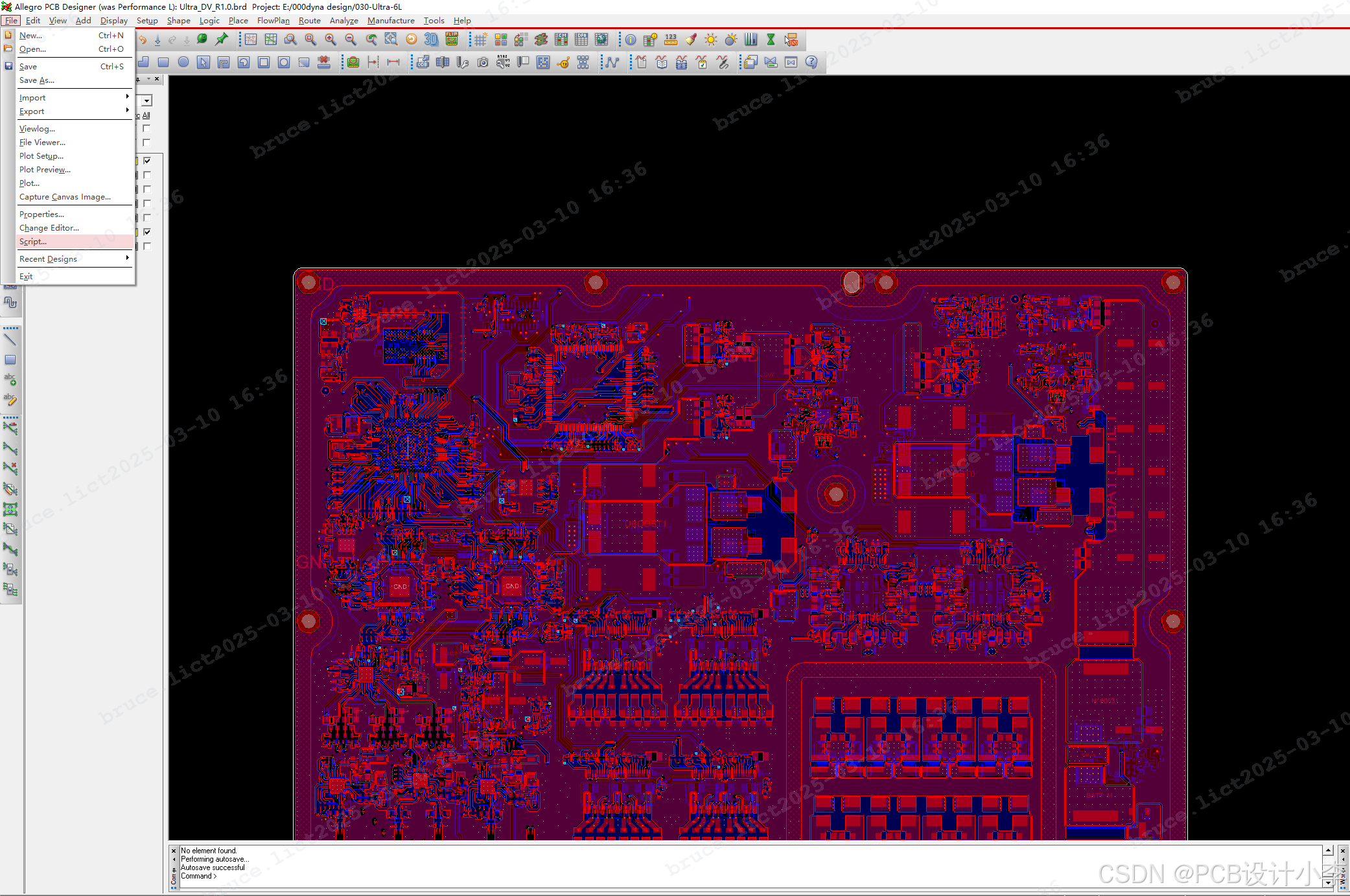

1、file- script

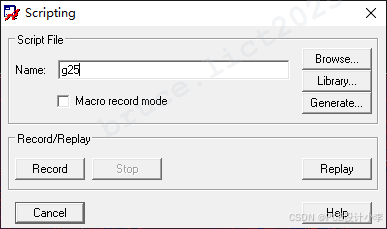

2、在弹窗中，先命名脚本文件（例如 g25 ：表示25mil 格点），  再点击 “Record” 按钮 （表示开始录制脚本），弹窗会自动退出。

3 、setup-Grids, 调出格点设置窗口

4、在Define Grid 窗口中，把格点大小值输入进去， OK确定

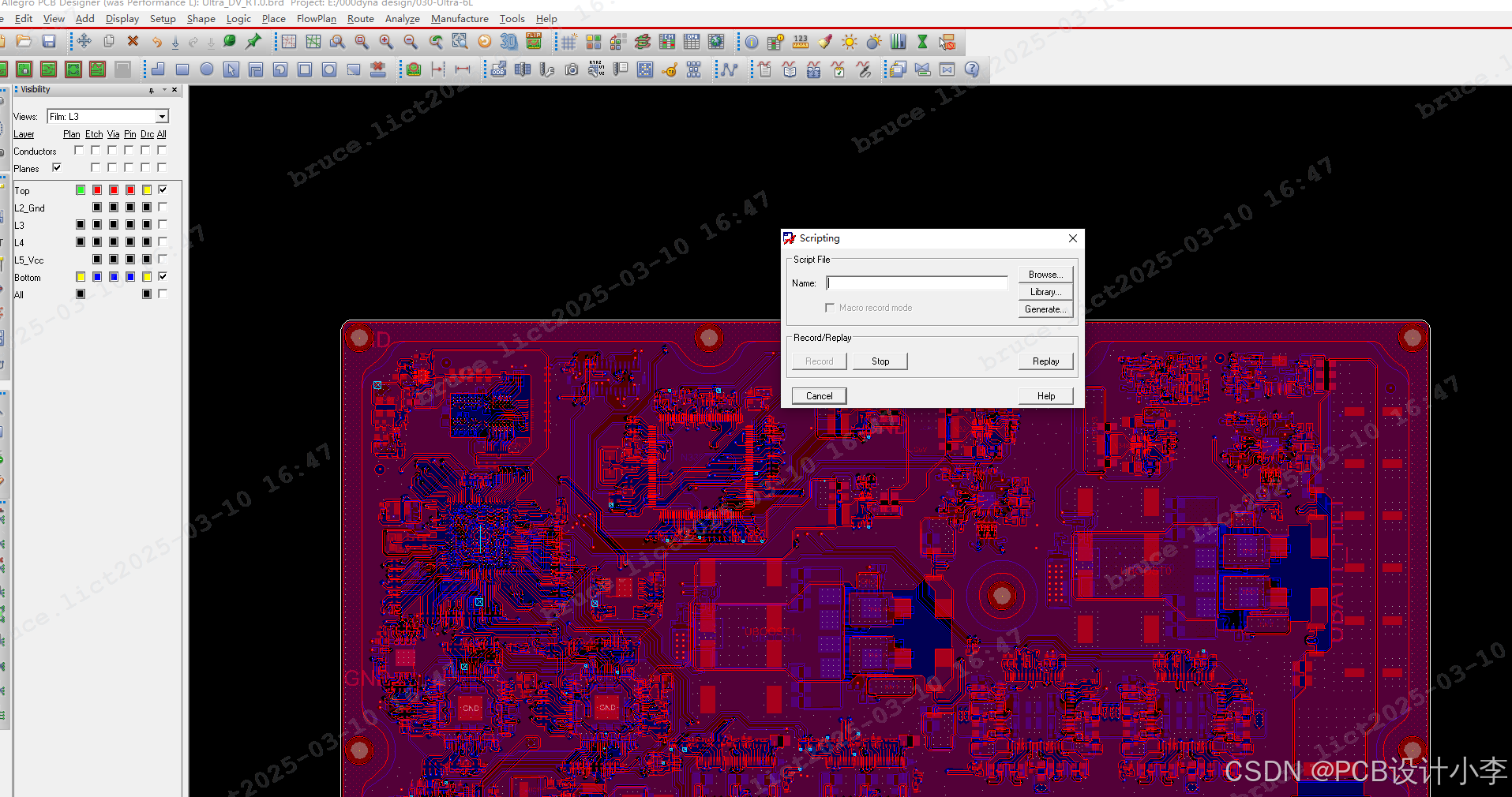

5、file- script，调出弹窗，点击 “Stop”按钮，结束录制 （此时 “Record” 按钮是灰色的，点击不了）

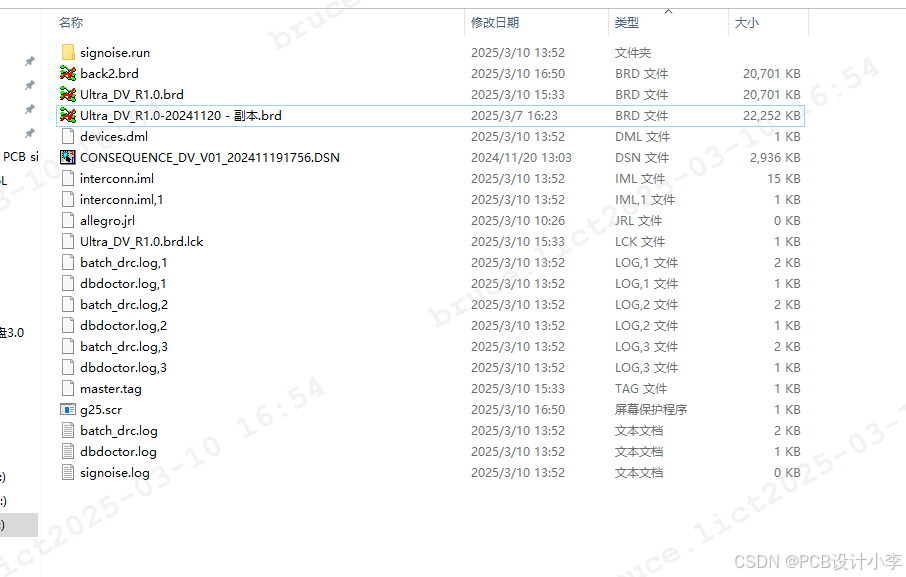

6、在 PCB根目录下， 会出现  " g25.scr "文件

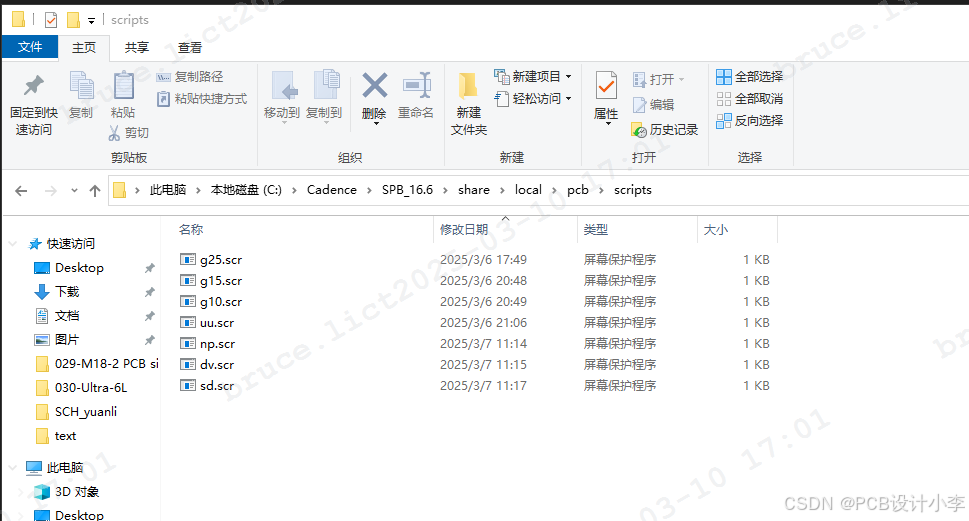

7、把  " g25.scr "  放到cadence安装路径  C:\Cadence\SPB_16.6\share\local\pcb\scripts

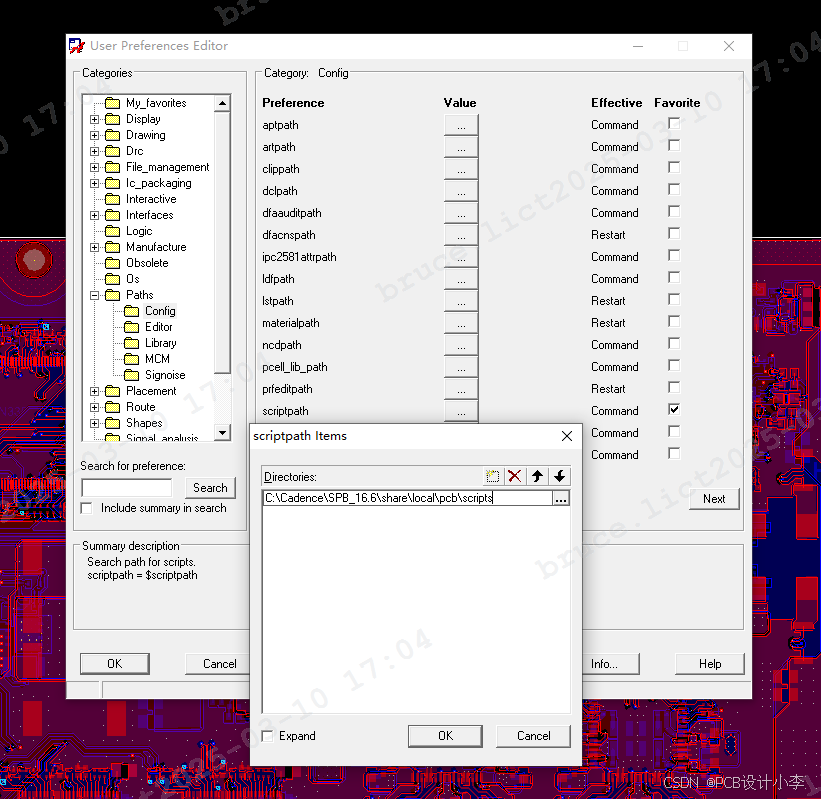

8、设置script 脚本库路径 ：setup -user preferences-paths-config- scriptpath,  将步骤 7中的路径，复制粘贴过来，OK确定

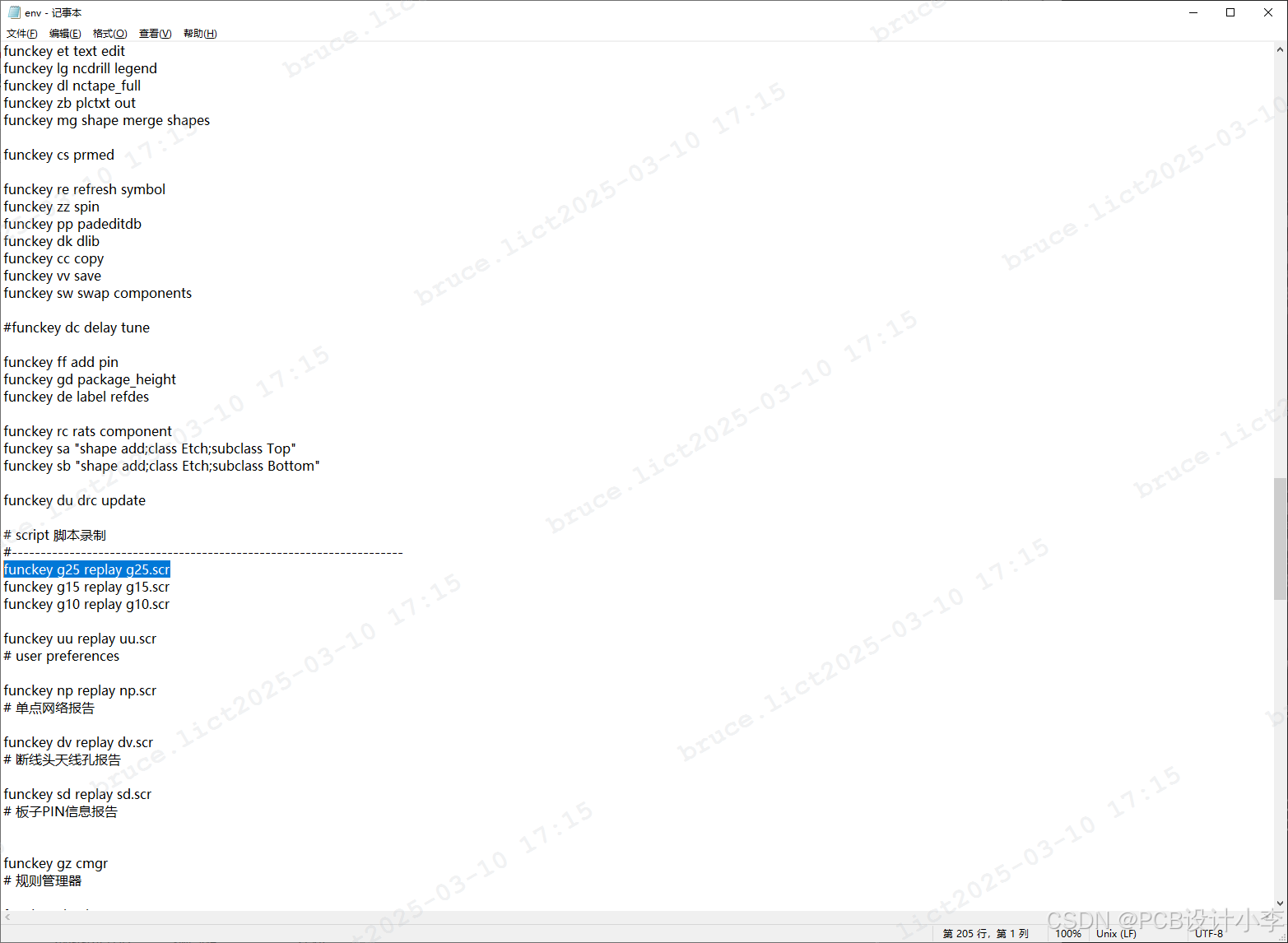

9、为脚本添加快捷键，找到 env，存放路径  C:\Cadence\SPB_16.6\share\pcb\text，记事本打开env,

在新行，添加如下语句：

funckey g25 replay g25.scr

# 表示 在PCB的 command 命令栏中 输入 g25 ，将执行 g25.scr 录制内容

保存并关闭env

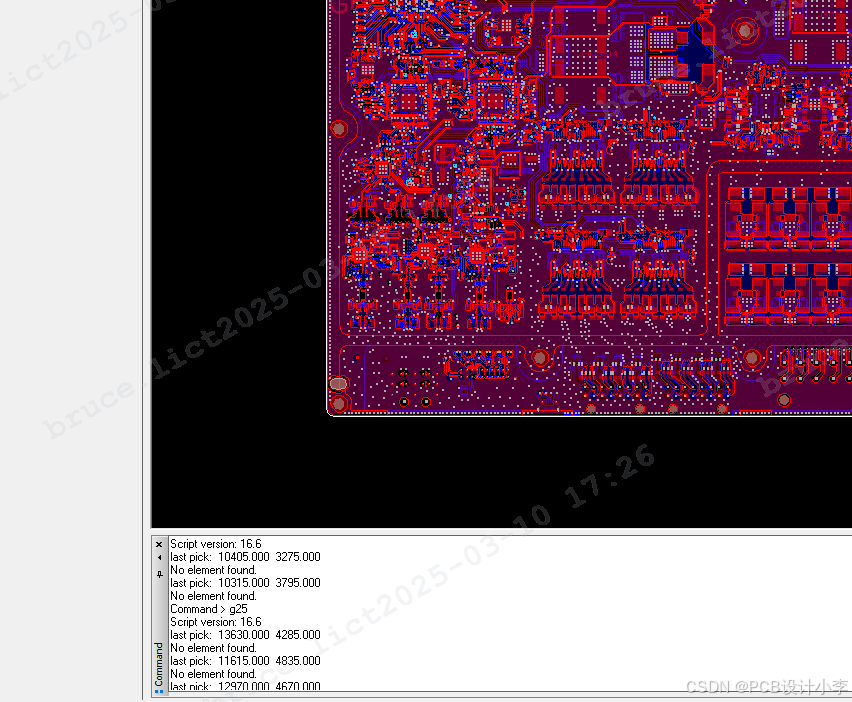

10、command 命令栏中 输入 g25（allegro 在完成上面的设置后，需要关闭再打开），回车，即可完成格点设置。

写在最后， 大伙一看傻眼了，这个配置也太费时间了吧，还是简单的步骤好，省时间，我的观点是 磨刀不误砍柴工，把环境搭建起来以后，可以录制 格式各样的脚本文件，这样可以很好地弥补其他快捷键的不足，比较关键配置步骤的是 7、8、9
