球差与离焦

球差

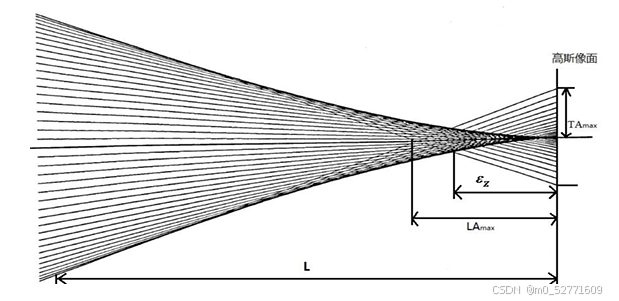

1. 边缘光线交点到高斯像面的距离LAmax及高斯像面的大小TAmax
2. 最小弥散斑大小及其到高斯像面的距离εz
3. 焦散面长度

① 加入焦散之后的波像差:
$$\Delta w=W_{040}{\rho }^4+W_{020}{\rho }^2$$
$$W_{020}=-{\epsilon }_z\frac{r^2}{2R^2}$$
LA边缘光线到像点${\rho }_{max}=\pm 1,n=1$（忽略离焦）
$$L{A}_{{\rho }_{max}}=-\frac{R^2}{r^2{\rho }_{max}}\cdot \frac{\partial \Delta w}{\partial {\rho }_{max}}$$
$$=-\frac{R^2}{r^2{\rho }_{max}}\cdot 4W_{040}\cdot {\rho }_{max}^3$$
$$=-\frac{4R^2}{r^2}\cdot W_{040}$$
由$TA=-\frac{R}{nr}\cdot \frac{\partial \Delta w}{\partial \rho }$得：
$$|T{A}_{max}|=4\frac{R}{r}\cdot W_{040}$$
高斯像面大小为：
$$D_G=2|T{A}_{max}|=8\frac{R}{r}\cdot W_{040}$$
② 引入离焦找最小弥散斑
$$T{A}_{{\rho }_z}=-\frac{R}{nr}\cdot \frac{\partial \Delta w}{\partial {\rho }_z}$$
$$=-\frac{R}{nr}(4{\rho }_z^3{W}_{040}+2{\rho }_z{W}_{020})$$
$$\frac{\partial T{A}_{{\rho }_z}}{\partial {\rho }_z}=-\frac{R}{nr}\left(12{\rho }_z^2{W}_{040}+2W_{020}\right)=0$$
$${\rho }_z=\sqrt{-\frac{W_{020}}{6W_{040}}}$$
为保证边缘光线与焦散面相交，有$\left|T{A}_{{\rho }_z}\right|=\left|T{A}_{{\rho }_{max}}\right|,{\rho }_{max}=-1,\rho ={\rho }_z$
所求TA位于y轴上方，所以有：

$$-\frac{R}{nr}(4{\rho }_z^3{W}_{040}+2{\rho }_z{W}_{020})=-\frac{R}{nr}(4{\rho }_{max}^3{W}_{040}+2{\rho }_{max}{W}_{020})=\frac{R}{nr}(4W_{040}+2W_{020})$$

带入${\rho }_z=\sqrt{-\frac{W_{020}}{6W_{040}}}$，有$\frac{W_{020}}{W_{040}}=-\frac{3}{2},{\rho }_z=\frac{1}{2}$，所以有：

$$T{A}_{{\rho }_z}=\frac{R}{nr}{W}_{040}$$

最小弥散斑大小$D=2|T{A}_{{\rho }_z}|$。

$$\begin{gathered} W_{020}={\epsilon }_z\frac{r^2}{2R^2}=-\frac{3}{2}{W}_{040} \\ {\epsilon }_z=-3\frac{R^2}{r^2}{W}_{040} \end{gathered}$$

由$L{A}_{max}=-\frac{4R^2}{r^2{\rho }_{max}}\cdot W_{040}$得：

$${\epsilon }_z=\frac{3}{4}L{A}_{max}$$
${\epsilon }_z$即最小弥散斑到高斯像面的距离。

③ 焦散面对应最大弥散斑，根据$T{A}_{{\rho }_{max}}=-\frac{R}{nr}\cdot \frac{\partial \Delta w}{\partial {\rho }_{max}}=-\frac{R}{nr}(4{\rho }_{max}^3{W}_{040}+2{\rho }_{max}{W}_{020})$

$$\frac{\partial T{A}_{{\rho }_{max}}}{\partial \rho }=-\frac{R}{nr}(12{\rho }_{max}^2{W}_{040}+2W_{020})=0$$
$${\rho }_{max}=\pm 1$$

得：

$$\begin{array}{c}{W}_{020}=-6W_{040}\\ W_{020}={\epsilon }_z\frac{r^2}{2R^2}=-6W_{040}\\ {\epsilon }_z=-12\frac{R^2}{r^2}{W}_{040}=3L{A}_{max}\end{array}$$

所以焦散面长度$L=3L{A}_{max}$。
