【RoE】（1）背景知识

目录

1、范围

2、目的

3 、定义

4、缩写

5、类型约定

---

1、范围

RoE ： Radio over Ethernet

        标准定义了使用RoE通过以太网帧传输的无线电协议的封装和映射。对于任何数字化的无线电数据都可以按照“Structure-agnostic”（结构未知）封装成ROE。为公共公共无线电接口(CPRI)提供了“Structure-aware”（结构已知）的定义。为数字化无线电IQ数据和控制数据信道提供了Native Mode。

注：这三种类型后文将详细介绍。

2、目的

        该标准支持通过基于以太网的分组交换网络传输I/Q用户平面数据、供应商特定的数据以及控制和管理(C&M)信息通道。该标准通过定义框架、信息的封装和用于RoE目的的通用以太网类型来促进实现之间的互操作性。

        简而言之，目的就是用ROE来实现通过以太网传输无线电协议，如CPRI。

        没办法，以太网太流行了。打不过就加入。

3 、定义

radio over Ethernet (RoE) de-mapper:

        解映射，即从以太网帧中提取无线电数据。

radio over Ethernet (RoE) field:

        域，即帧头的某些关键字字段。

radio over Ethernet (RoE) flow:

        Flow，两个特定RoE节点之间的由flow_id标识的单个连接。

radio over Ethernet (RoE) mapper:

        映射，即组帧，从无线电数据源映射为以太网帧。

radio over Ethernet (RoE) object:

        包括： RoE mapper 、RoE de-mapper、Ethernet link、CPRI port、正/逆快速傅里叶变换[(i)FFT]或物理随机接入信道(PRACH)功能。

radio over Ethernet (RoE) parameter:

        参数，一个描述RoE连接如何操作的值。参数被枚举，以方便操作、管理和维护(OAM)类型长度值(TLV)控制。

4、缩写

缩写	全称	中文
RoE	radio over Ethernet	RoE
PPS	pulse per second	秒脉冲
1PPS	one pulse per second	一个秒脉冲
E-UTRA	evolved universal terrestrial radio access (3GPP)	也就是4G LTE
AxC	antenna carrier	天线载波
BFN	NodeB frame number	nodeB帧号，即无线帧号
CID	IEEE company identifier	IEEE公司标识符
C&M	control and management	信令
C-plane	term used in the CPRI specification for the control plane	在CPRI规范中用于控制平面的术语
CPRI	Common Public Radio Interface	通用公共无线电接口
DA	destination address	目的地址
SA	source address	源地址
eNB	evolved Node B	NodeB演进为eNodeB
FCS	frame check sequence	帧校验序列
FDD	frequency division duplex	频分复用
FDV	frame delay variation	帧延迟变化
FEC	forward error correction	前向纠错码
FFT	Fast Fourier transform	快速傅里叶变换
FTD	frame transfer delay	帧传输延迟
GNSS	Global Navigation Satellite System	全球导航卫星系统
HFN	hyper-frame number	超帧号
I	in-phase	同相
Q	quadrature	正交
I/Q	in-phase and quadrature	同相正交
iFFT	inverse Fast Fourier transform	快速傅立叶逆变换
(i)FFT	forward and/or inverse Fast Fourier transform	正向和/或逆快速傅里叶变换
LCC	logical connection for control (packet)	控制用的逻辑连接（数据包）
LCD	logical connection for data (packet)	数据的逻辑连接（数据包）
LCT	logical connection for timing (packet)	定时的逻辑连接（数据包）
LSB	least significant bit	最低位
MSB	most significant bit	最高位
OAM	operation, administration, and maintenance	操作、管理、维护
OUI	IEEE organizationally unique identifier	IEEE组织上的唯一标识符
PRACH	physical random access channel	物理随机接入通道
PTP	Precision Time Protocol	精确时间协议
SoF	start of frame	帧头
TLV	type-length-value	类型长度值
ToD	time of day
UE	user equipment	用户设备
VSD	vendor-specific data	厂商自定义数据

5、类型约定

既然ROE是承载在以太网之上，那么以太网帧格式中的type字段填什么呢？

约定：0xFC3D

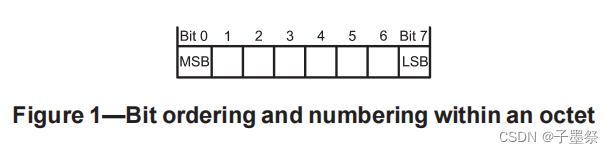

另外，约定使用大端模式：



背景知识告一段落，下一期开始roe具体内容。
