第1章. 什么是CPRI协议概述
1.1 CPRI协议概述
（1）CPRI是一个联盟
CPRI（Common Public Radio Interface）：通用公共无线接口（CPRI）联盟是一个工业合作组织，致力于从事无线基站内部的无线设备控制中心（简称REC）与无线设备（简称RE）之间主要接口规范的制定工作。
（2）CPRI是一个协议

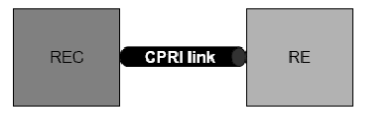

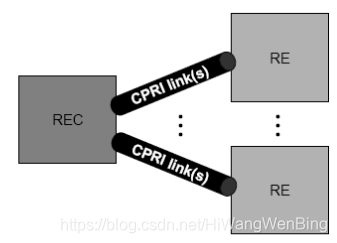

CPRI联盟定义的无线设备控制中心（简称REC）与无线设备（简称RE）之间主要接口规范，就是CPRI规范。
在4G/5G系统中，REC就是基带控制单元BBU, RE就是射频拉远单元RRU.

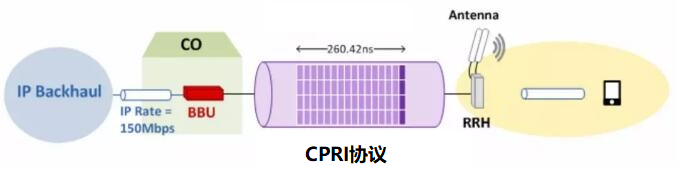

CPRI就是用于在BBU和RRU之间传递同步信号、管理数据和业务数据的接口规范。
1.2 CPRI协议的发起者
发起成立CPRI 组织的公司包括：爱立信、华为、NEC、北电网络及西门子公司，CPRI对其它组织和厂家开放。
第2章. CPRI协议的分层架构

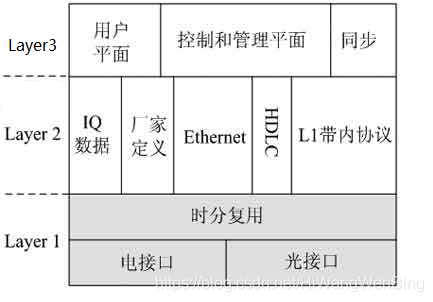

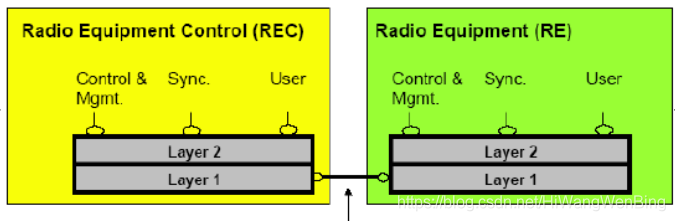

2.1 CPRI协议分层
CPRI协议分成三层
（1）L1物理层
- 定义物理层的硬件接口：SFP电接口与SFP光接口
- 以及物理层的编码方式：如8B/10编码、曼切斯特编码编码。
- 时分复用：实现串并转换，把L2不同业务的并行数据转换成串行数据，并串接起来，分时复用串行总线进行数据传输。
（2）L2数据链路层
定义了CPRI的帧结构，用于组织和传输不同类型的数据，包括
- IQ业务数据：手机与基站时间的数据面和控制面的数据
- Ethernet：以太网数据，用于传输BBU和RRU之间的OAM管理的数据，在CPRI架构中，RRU是基站的一部分，受BBU管理、配置和监控。为了简化BBU和RRU之间管理面的通信，这里采用了以太网MAC帧进行传输。也就是说把以太网的帧承载着CPRI帧中，在CPRI链路上进行传输。
- HDLC：与以太网协议并行的一种数据链路层协议。基站中，基本不用。
- L1带内协议：用于在CPRI对等的两个实体之间传递L2数据链路层控制协议，比如CPRI链路的同步、CPRI的远程复位、CPRI的远程告警等等。
- 厂家自定义：保留给厂家自定义。
（3）应用层
数据链路层通过服务访问点的形式为应用层提供数据传输服务。主要的服务类型有：
- 用户面数据：就是IQ数据，就是OFDM调制后的采样数据。
- 控制码与管理面数据：BBU对RRU的OAM操作、维护、管理数据。
- 同步：用于BBU向RRU传递同步时钟，这样RRU就不需要GPS同步信号了，RRU只需通过CPRI协议与BBU同步就可以了。
注意：
应用层并不是CPRI协议的范畴，这就导致不同厂家的应用程协议相互不兼容，特别是管理应用数据，导致BBU和RRU必须是同一设备厂家的产品。
O-RAN通过在eCPRI协议规的基础之上，规范了应用程数据的格式、内容、协议交互等规范，实现了不同厂家的O-RU与O-DU之间的互联互通。

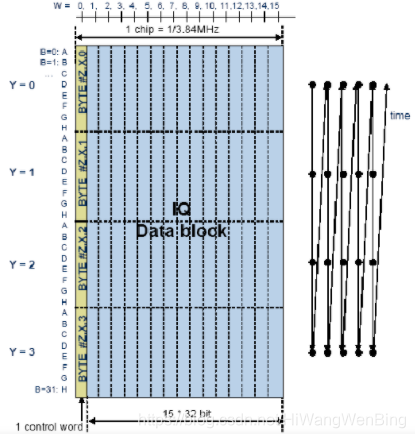

2.2 CPRI基本帧结构
（1）横向划分为16个字
- 其中15个字用于传输IQ数据，
- 其中1个字用于传输控制数据，包括OAM管理数据、CPRI同步数据、CPRI带内控制数据等等。
- 因此CPRI的有效载荷效率为15/16=93.75%,
（2）纵向每个字的字长可变
- 8bit，16bit，32bit，64bit。。。。
- 纵向的字长取决于CPRI的速率。速率越高，每个字包含的bit数就越多。

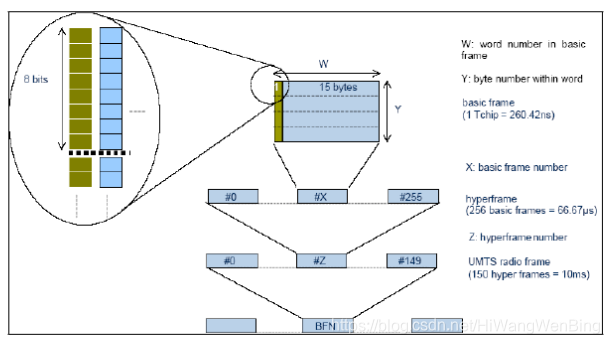

2.3 CPRI无线帧结构
（1）几个基本帧包括1个控制字和15个IQ字，传输时间为260.42ns
（2）256个基本帧构成一个超帧，传输时间为66.67us
（3）150个超帧构成一个无线帧，传输时长为10ms
66.67us在LTE中，正好是一个OFDM调制符号的传输时间，一个OFDM符号有N多个采用点构成，比如2048个采样点。
2.4 基于CPRI协议的RRU组网拓扑结构
（1）对点对单线连接

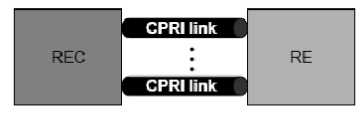

（2）点对点多线连接
（3）点对多点星型连接

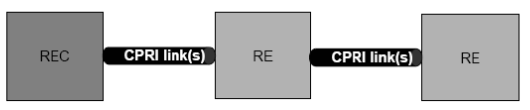

（4）菊花链串行连接

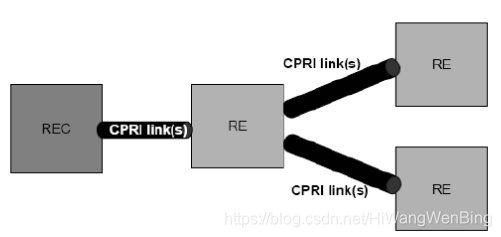

（5）树形连接：实际系统中用得不多

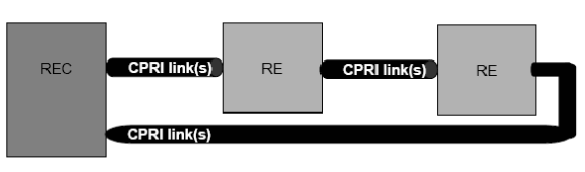

（6）环形连接：实际系统中用得不多
第3章. CPRI协议速率与SFP的关系

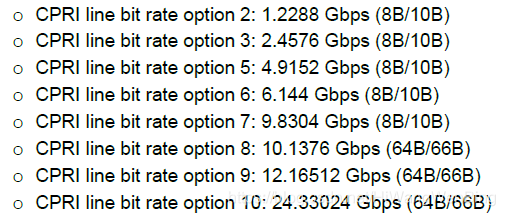

（1）CPRI速率
在4G中，常见的是CPRI7: 9.8G.
在5G中，常见的有CPRI 7: 9.8G, CPRI 10: 24G.
（2）CPRI容器的字长、能力与CPRI速率的对应关系
| 选项 | Rate1 | Rate2 | Rate3 | Rate4 | Rate5 | Rate6 | Rate7 | Rate8 | Rate9 | Rate10 |
| Rate倍数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 码片倍数 | 1 | 2 | 4 | 5 | 8 | 10 | 16 | 20 | 24 | 48 |
| Y值 | 1 | 2 | 4 | 5 | 8 | 10 | 16 | 20 | 24 | 48 |
| bits/Y | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| 字长bits | 8 | 16 | 32 | 40 | 64 | 80 | 128 | 160 | 192 | 384 |
| 数据words | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| 基本帧中数据bits | 120 | 240 | 480 | 600 | 960 | 1200 | 1920 | 2400 | 2880 | 5760 |
| I bits | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| Q Bits | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| 单A*C Size | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| 编码前速率 | 491.52 | 983.04 | 1966.08 | 2457.60 | 3932.16 | 4915.20 | 7864.32 | 9830.40 | 11796.48 | 23592.96 |
| 有效载荷比 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 |
| 有效载数据荷速率 | 460.80 | 921.60 | 1843.20 | 2304.00 | 3686.40 | 4608.00 | 7372.80 | 9216.00 | 11059.20 | 22118.40 |
| 链路编码 | 0.80 | 0.80 | 0.80 | 0.80 | 0.80 | 0.80 | 0.80 | 0.97 | 0.97 | 0.97 |
| 链路编码后速率M | 614.40 | 1228.80 | 2457.60 | 3072.00 | 4915.20 | 6144.00 | 9830.40 | 10137.60 | 12165.12 | 24330.24 |
| 采样率M | 3.84 | 7.68 | 15.36 | 19.2 | 30.72 | 38.4 | 61.44 | 76.8 | 92.16 | 184.32 |
| 采样周期(ns） | 260.41667 | 65.10417 | 16.27604 | 10.41667 | 4.06901 | 2.604167 | 1.017253 | 0.651042 | 0.452112 | 0.113028 |
| 基本帧周期ns | 260.41667 | 260.4167 | 260.4167 | 260.4167 | 260.4167 | 260.4167 | 260.4167 | 260.4167 | 260.4167 | 260.4167 |
| 基本帧中symbol的 能力个数 | 4 | 8 | 16 | 20 | 32 | 40 | 64 | 80 | 96 | 192 |
CPRI 2：1.2G=》 1 Word =》8bits
CPRI3：2.4G =》2 Word =》16bits
CPR5： 4.9G =》4 word =》 32bits
CPRI7：9.8G =》8 word =》 64bits
（3）CPRI物理接口
第4章. CPRI协议的管理面以及与以太网的关系
4.1 以太网帧承载在CPRI的控制字中进行传输

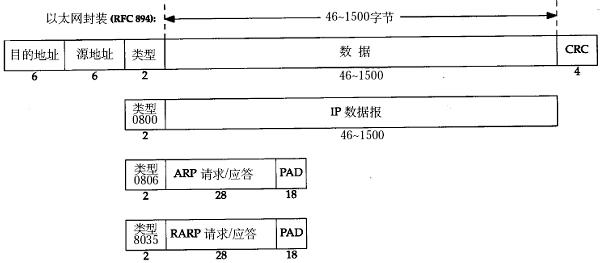

4.2 以太网的帧结构
4.3 CPRI L3层的BBU与RRU OAM消息交互的协议栈

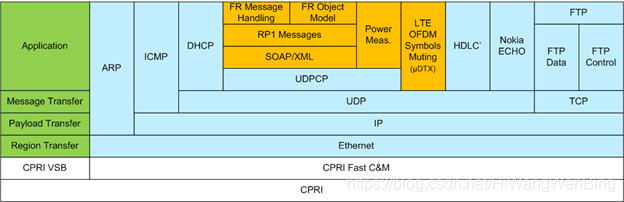

（1）L3的协议栈

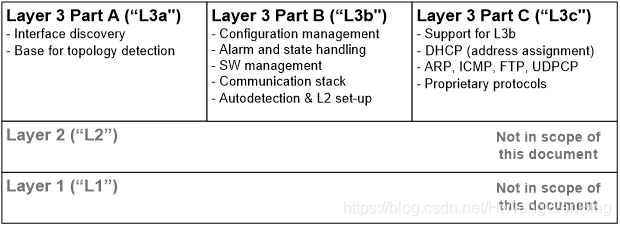

（2）L3协议的分类
- L3a：在协议栈中标注为绿色。基于UDP协议的拓扑结构发现协议：RRU与没有与BBU建立会话前，通过该协议构建网络的拓扑结构，L3a discovery协议直接运行在MAC层之上的私有协议。
- L3c：在协议栈中标注为蓝色。基于DHCP协议的IP地址分配协议：RRU通过DHCP client从BBU的DHCP server获取自身的IP地址，L3b采用标准的DHCP、ICMP、ARP、FTP,协议。
- L2b：在协议栈中标注为橙色。基于UDP协议的OAM配置管理协议：RRU与BBU建立会话后，所有的OAM操作、维护、管理消息。L3c功能运行在UDP协议之上，通常是xml的文本协议，类似ORAN Netconf协议。
如下图所示：
需要说明的是：
除了L3b采用标准的TCP/IP协议外，其他的L3层协议，3GPP没有统一的标准，属于设备厂家私有协议，上述仅仅是一种示例，不同的厂家，协议标准不同。
第5章. CPRI协议的用户面以及与IQ的关系

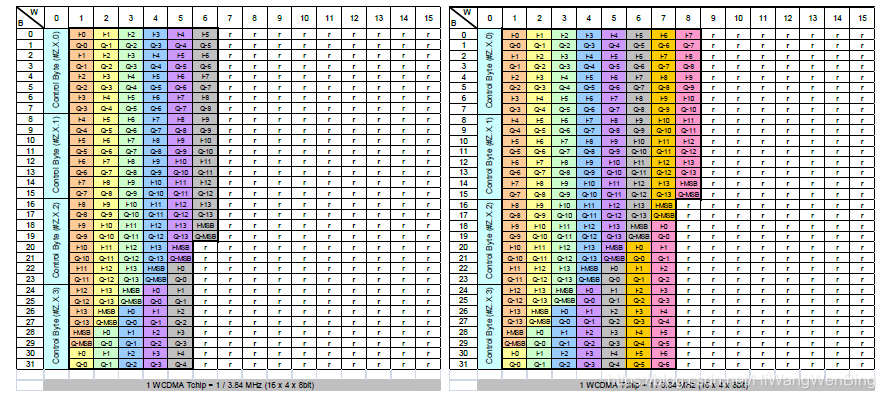

5.1 3G WCDMA IQ映射
- 带宽：3M
- 采样率：3.84M
- AxC容器组成： I和Q路一次采样的比特长度：15bit，I和Q的比特交错成对出现。
- AxC个数：2组。
5.2 4G LTE IQ映射

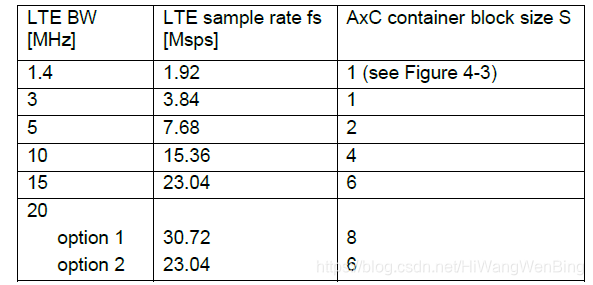

（1）LTE小区带宽与采样率的对应关系
小区的带宽越大，采样率越高，一个OFDM符号被采样后生成的IQ数据越多。
一个AxC容器： 一次采样后的编码为15bit，I和Q的比特交错成对出现。
如5M带宽时：采样率为7.68M, 需要2个AxC容器块。
如10M带宽时：采样率为2*7.68M=15.36M, 需要4个AxC容器块。
如15M带宽时：采样率为3*7.68M=23.04M, 需要6个AxC容器块。
如20M带宽时：采样率为4*7.68M=30.72M, 需要8个AxC容器块。

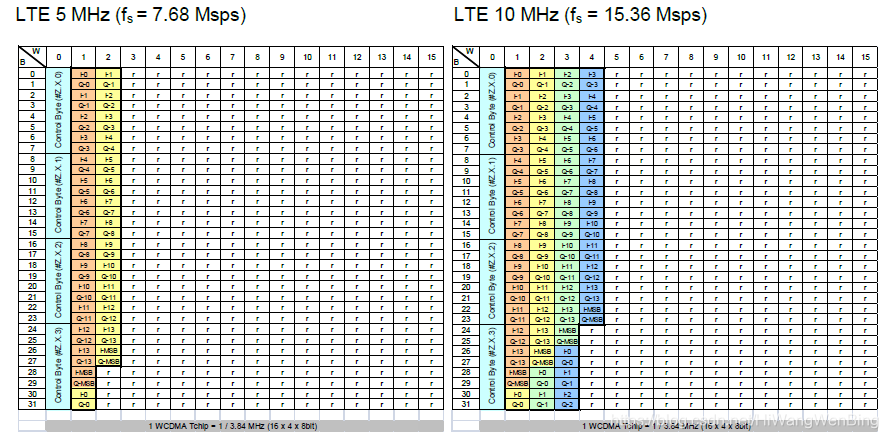

（2）5M和10M带宽时的IQ映射
- 带宽：5M
- 采样率：7.68M
- AxC组成： I和Q路一次采样的比特长度：15bit，I和Q的比特交错成对出现。
- AxC个数：2组。
- 带宽：10M
- 采样率：15.36M
- AxC组成： I和Q路一次采样的比特长度：15bit，I和Q的比特交错成对出现。
- AxC个数：4组。
（3）15M和20M带宽时的IQ映射
- 带宽：15M
- 采样率：23.04M
- AxC组成： I和Q路一次采样的比特长度：15bit，I和Q的比特交错成对出现。
- AxC个数：6组。
- 带宽：20M
- 采样率：30.72M
- AxC组成： I和Q路一次采样的比特长度：15bit，I和Q的比特交错成对出现。
- AxC个数：8组。

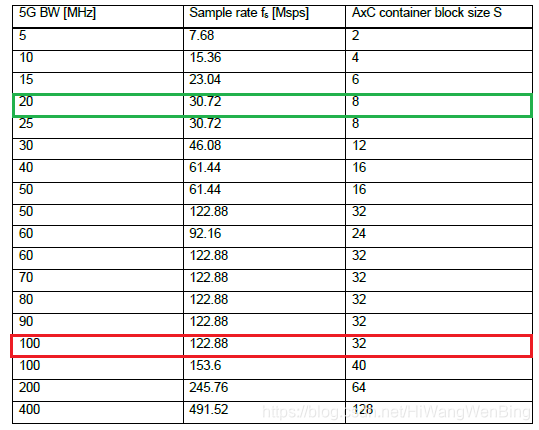

5.3 5G NR IQ映射
(1) 非IQ压缩时
5.4 CPRI的速率、能力、小区带宽之间的映射关系
| Rate1 | Rate2 | Rate3 | Rate4 | Rate5 | Rate6 | Rate7 (带宽数量) | Rate8 | Rate9 | Rate10 | 说明 | |||
| 614.4 | 1228.8 | 2457.6 | 3072 | 4915.2 | 6144 | 9830.4 | 10137.6 | 12165.12 | 24330.24 | 速率 | |||
| 带宽 | 采样率 | A*C的需求 symbol size | 4 | 8 | 16 | 20 | 32 | 40 | 64 | 80 | 96 | 192 | A*C的能力 symbol个数 |
| 1.4M | 1.92 | 0.5 | 8 | 16 | 32 | 40 | 64 | 80 | 128 | 160 | 192 | 384 | |
| 3M | 3.84 | 1 | 4 | 8 | 16 | 20 | 32 | 40 | 64 | 80 | 96 | 192 | |
| 5M | 7.68 | 2 | 2 | 4 | 8 | 10 | 16 | 20 | 32 | 40 | 48 | 96 | |
| 10M-C | 11.52 | 3 | 1.333333333 | 2.666666667 | 5.333333333 | 6.666666667 | 10.66666667 | 13.33333333 | 21.33333333 | 26.66666667 | 32 | 64 | |
| 10M | 15.36 | 4 | 1 | 2 | 4 | 5 | 8 | 10 | 16 | 20 | 24 | 48 | |
| 15M | 23.04 | 6 | 0.666666667 | 1.333333333 | 0.666666667 | 3.333333333 | 5.333333333 | 6.666666667 | 10.66666667 | 13.33333333 | 16 | 32 | |
| 20M-C | 23.04 | 6 | 0.666666667 | 1.333333333 | 2.666666667 | 3.333333333 | 5.333333333 | 6.666666667 | 10.66666667 | 13.33333333 | 16 | 32 | |
| 20M-2 | 30.72 | 8 | 0.5 | 1 | 2 | 2.5 | 4 | 5 | 8 | 10 | 12 | 24 | |
| 25M | 30.72 | 8 | 0.5 | 1 | 2 | 2.5 | 4 | 5 | 8 | 10 | 12 | 24 | |
| 30M | 46.08 | 12 | NA | 0.666666667 | 1.333333333 | 1.666666667 | 2.666666667 | 3.333333333 | 5.333333333 | 6.666666667 | 8 | 16 | |
| 40M-C | 46.08 | 12 | NA | 0.666666667 | 1.333333333 | 1.666666667 | 2.666666667 | 3.333333333 | 5.333333333 | 6.666666667 | 8 | 16 | |
| 40M | 61.44 | 16 | NA | 0.5 | 1 | 1.25 | 2 | 2.5 | 4 | 5 | 6 | 12 | |
| 50M-1 | 61.44 | 16 | NA | 0.5 | 1 | 1.25 | 2 | 2.5 | 4 | 5 | 6 | 12 | |
| 60M | 92.16 | 24 | NA | NA | 0.666666667 | 0.833333333 | 1.333333333 | 1.666666667 | 2.666666667 | 3.333333333 | 4 | 8 | |
| 50M-2 | 122.88 | 32 | NA | NA | 0.5 | 0.625 | 1 | 1.25 | 2 | 2.5 | 3 | 6 | |
| 70M-C | 92.16 | 24 | NA | NA | 0.666666667 | 0.833333333 | 1.333333333 | 1.666666667 | 2.666666667 | 3.333333333 | 4 | 8 | |
| 70M | 122.88 | 32 | NA | NA | NA | NA | 1 | 1.25 | 2 | 2.5 | 3 | 6 | |
| 80M-C | 92.16 | 24 | NA | NA | NA | NA | 1.333333333 | 1.666666667 | 2.666666667 | 3.333333333 | 4 | 8 | |
| 80M | 128.88 | 32 | NA | NA | NA | NA | 1 | 1.25 | 2 | 2.5 | 3 | 6 | |
| 90M | 128.88 | 32 | NA | NA | NA | NA | 1 | 1.25 | 2 | 2.5 | 3 | 6 | |
| 100M-C | 128.88 | 32 | NA | NA | NA | NA | 1 | 1.25 | 2 | 2.5 | 3 | 6 | |
| 100M | 153.6 | 40 | NA | NA | NA | NA | 0.8 | 1 | 1.6 | 2 | 2.4 | 4.8 | |
| 200M | 245.76 | 64 | NA | NA | NA | NA | 0.5 | 0.625 | 1 | 1.25 | 1.5 | 3 | |
| 400M | 491.52 | 128 | NA | NA | NA | NA | 0.25 | 0.3125 | 0.5 | 0.625 | 0.75 | 1.5 | |
| 说明 | 采样率 | A*C的需求 symbol size |
5.4 9.8G CPRI的速率、能力、小区带宽之间的映射关系
（1）20M小区
- 1个9.8G的CPRI链路， 能够承载8个20M的1T1R的AxC
- 1个9.8G的CPRI链路， 能够承载4个20M的2T2R的AxC
- 1个9.8G的CPRI链路， 能够承载2个20M的4T4R的AxC
- 1个9.8G的CPRI链路， 能够承载1个20M的8T8R的AxC
（2）50M小区
- 1个9.8G的CPRI链路， 能够承载4个50M的1T1R的AxC
- 1个9.8G的CPRI链路， 能够承载2个50M的2T2R的AxC
- 1个9.8G的CPRI链路， 能够承载1个50M的4T4R的AxC
（3）100M小区
- 1个9.8G的CPRI链路， 能够承载 2个100M的1T1R的AxC
- 1个9.8G的CPRI链路， 能够承载 1个100M的2T2R的AxC
- 1个9.8G的CPRI链路， 能够承载0.5个100M的4T4R的AxC
- 2个9.8G的CPRI链路， 能够承载 1个100M的4T4R的AxC
（4）200M小区
- 1个9.8G的CPRI链路， 能够承载 1个200M的1T1R的AxC
（5）400M小区
- 1个9.8G的CPRI链路， 能够承载 0.5个400M的1T1R的AxC
- 2个9.8G的CPRI链路， 能够承载 1个400M的1T1R的AxC
第6章. CPRI协议的同步面与时钟同步
（1）CPRI 同步的主从关系
CPRI协议支持数据链路层的时钟同步，
通常BBU是master，RRU是slave
（2）CPRI链路状态
- CPRI 链路断开
- CPRI有光信号，但CPRI未同步
- CPRI有光信号，CPRI帧同步
因此，CPRI同步，不仅仅完成时钟同步，还完成了10ms帧同步。
第7章. CPRI协议的功能实现
CPRI协议通常由FPGA厂家提供的CPRI IP核实现。
FPGA提供对外的接口包括
- 以太网接口，用于传递基于以太网帧的OAM管理数据
- Seders接口：用于连接SFP光口或电口的PHY芯片，提供设备对外的物理接口。
- SDRAM接口：用户暂时存放CPRI帧的数据。
- 控制器接口：包括BBU的DSP或RF RFIC
第8章 CPRI协议的不足
（1）CPRI数据量过大：每一个天线数据的采样都会比编码成15+15=30bit的IQ数据。导致BBU与RRU之间需要传输高带宽的数据。一根9.8G的光纤，在没有IQ压缩的情况下，承载2个4T4R的20M小区。1个4T4R的50M小区, 1个2T2R的100M小区,
（2）无法支持5G的大规模阵列天线的场景。比如64天线的100M小区。CPRI以及无法胜任这样的场景。
（3）虽然CPRI协议是标准协议，CPRI并没有对承载的L3层协议进行规范，3GPP也没有对齐进行规范，导致不同厂家的BBU与RRU无法互联互通。
（4）CPRI协议虽然标准协议，但并不通用，
基于上述的缺点，在5G和O-RAN系统中，会逐渐被基于以太网协议的eCPRI协议所取代。

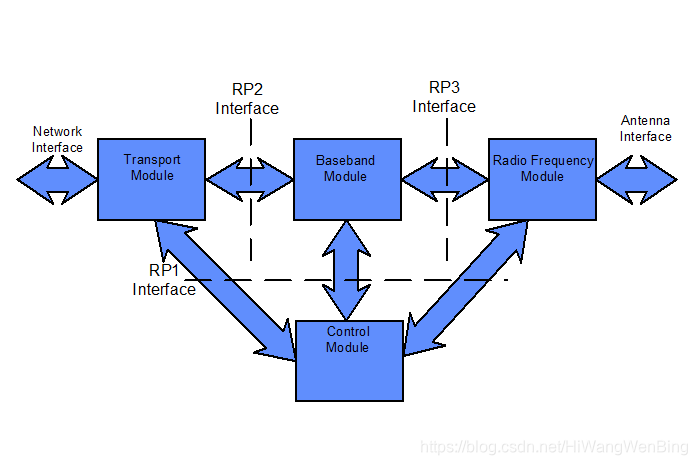

第9章. OBSAI
OBSAI: Open Base Station Architecture Initiative， 开放基站架构。
OBSAI定义了基站如下几个功能单元的架构以及他们之间的接口
（1）基站的功能单元
- Control module：BBU的系统控制板
- Transport module：backhual后传接口模块
- Baseband Module：基带板模块
上述三个功能单元处于BBU网元中。
- Radio Fquency Module：RF射频模块。
该功能单元处于RRU网元中。
BBU网元与RRU网元之间的通信，就是基于本文介绍的CPRI协议进行的。
（2）各个功能单元之间的接口
- RP1: 系统控制板管理其他所有功能单元管理接口，包括BBU的系统板通过CPRI协议访问RRU. 也就是说RP1协议是承载在CPRI协议之上的。
- RP2: 基带板与backhual后传接口模块之间的接口
- RP3: 基带板与RRU IQ数据接口，因此RP3协议也是承载在CPRI协议之上的。
