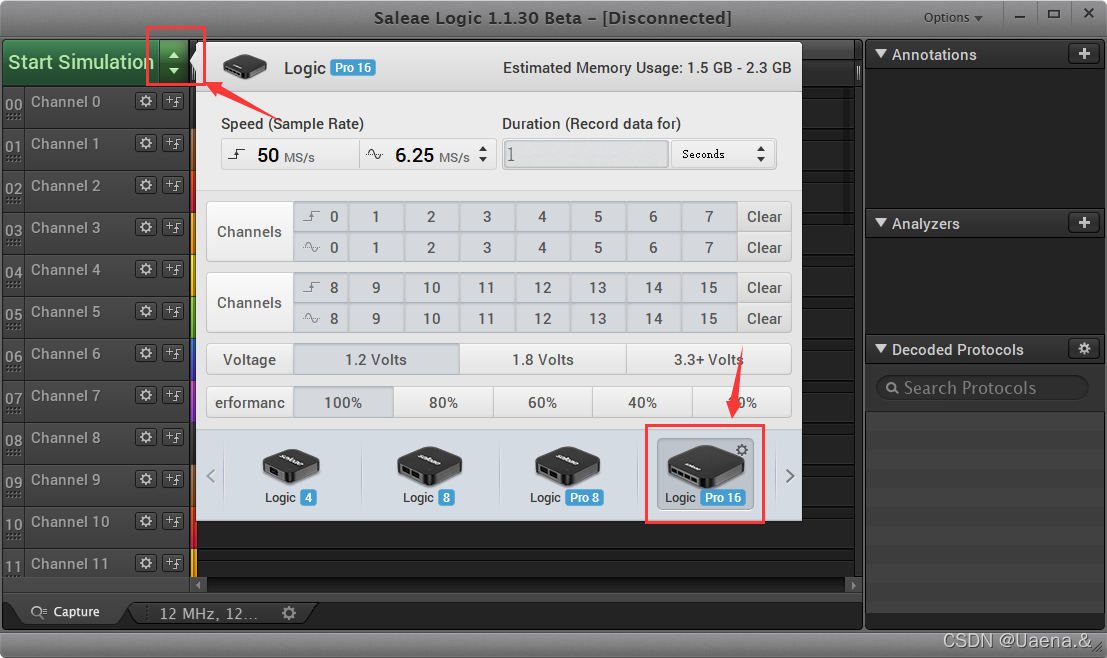

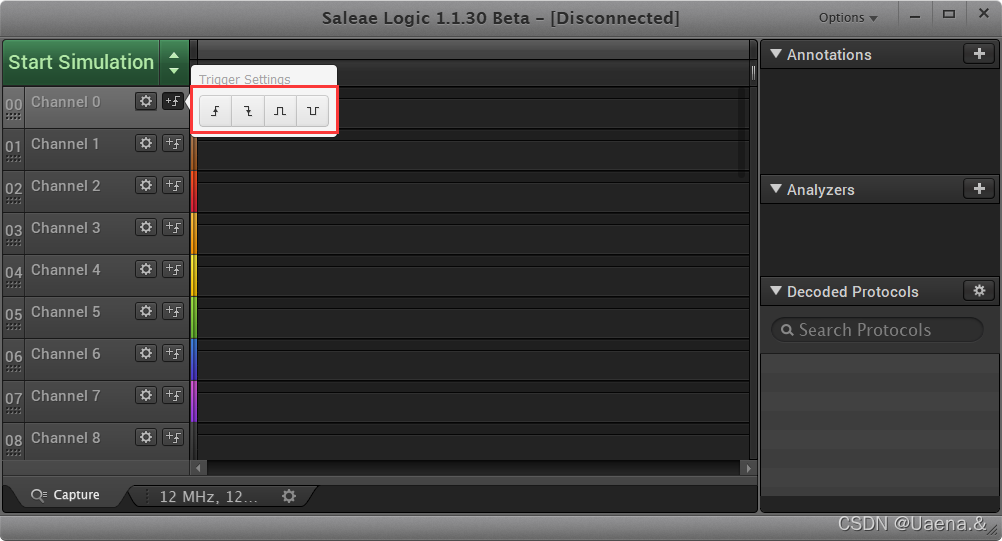

本文介绍了如何利用Keil的虚拟仿真逻辑仪和Saleae Logic16真实逻辑分析仪来观察STM32F103C8T6微控制器在基于HAL库移植的uCOS-III系统中LED输出电平和串口通信的波形。首先，详细讲述了在Keil中配置和使用虚拟逻辑仪的步骤，包括参数设置和.ini文件的修改。然后，提到了Saleae Logic16的下载和通道设置，以进行实际波形捕获。通过这两种方式，可以深入理解STM32的信号行为。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、Keil虚拟仿真逻辑仪

1.打开工程
在这里插入图片描述

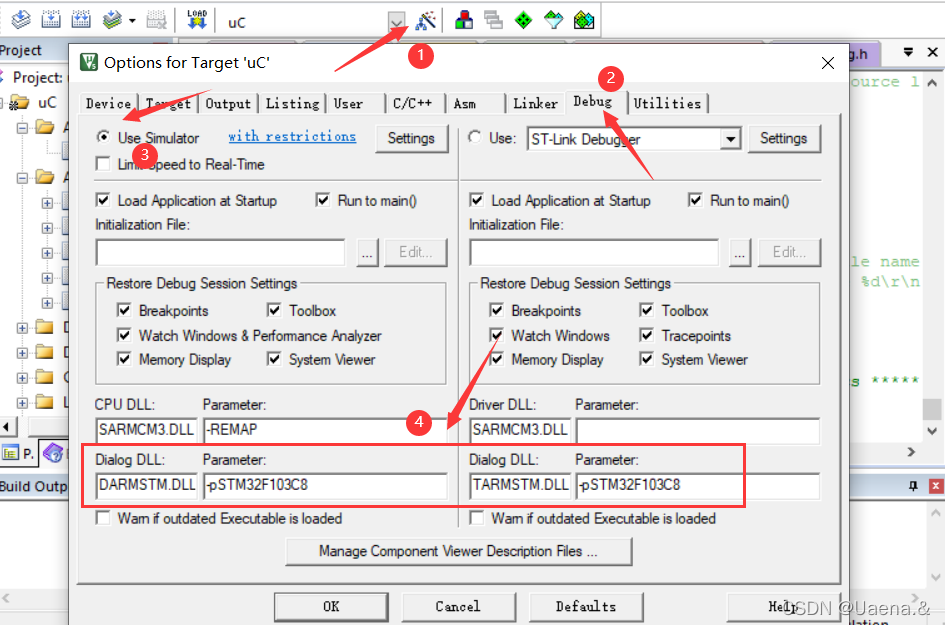

2.配置

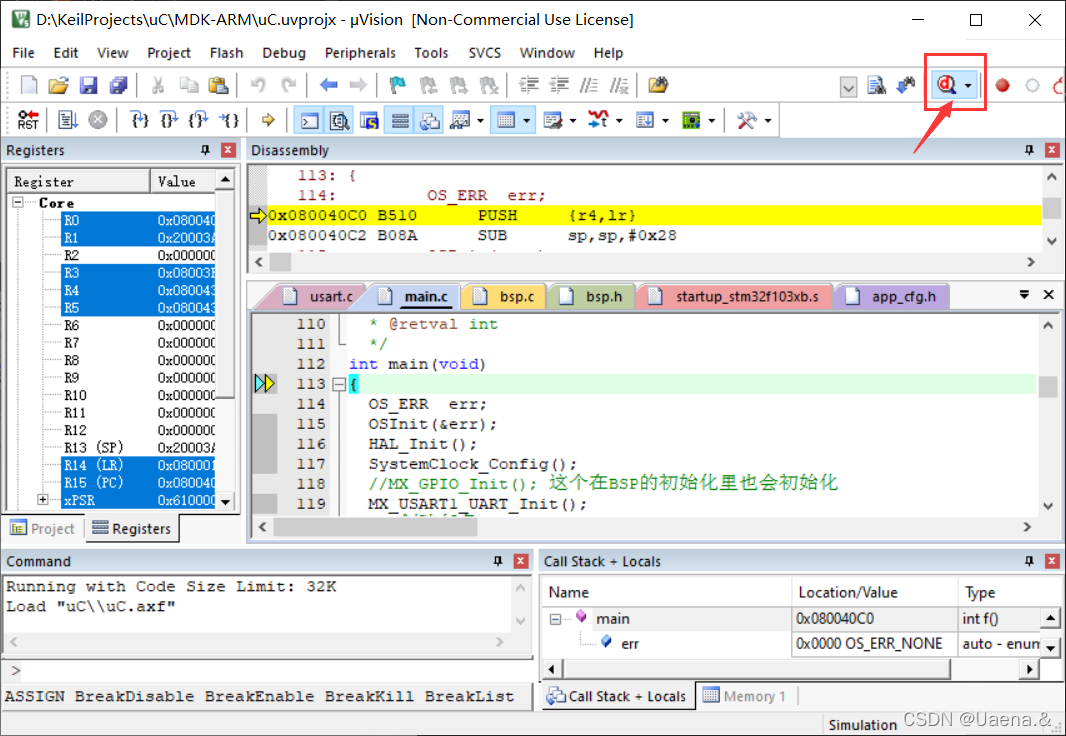

3.调试

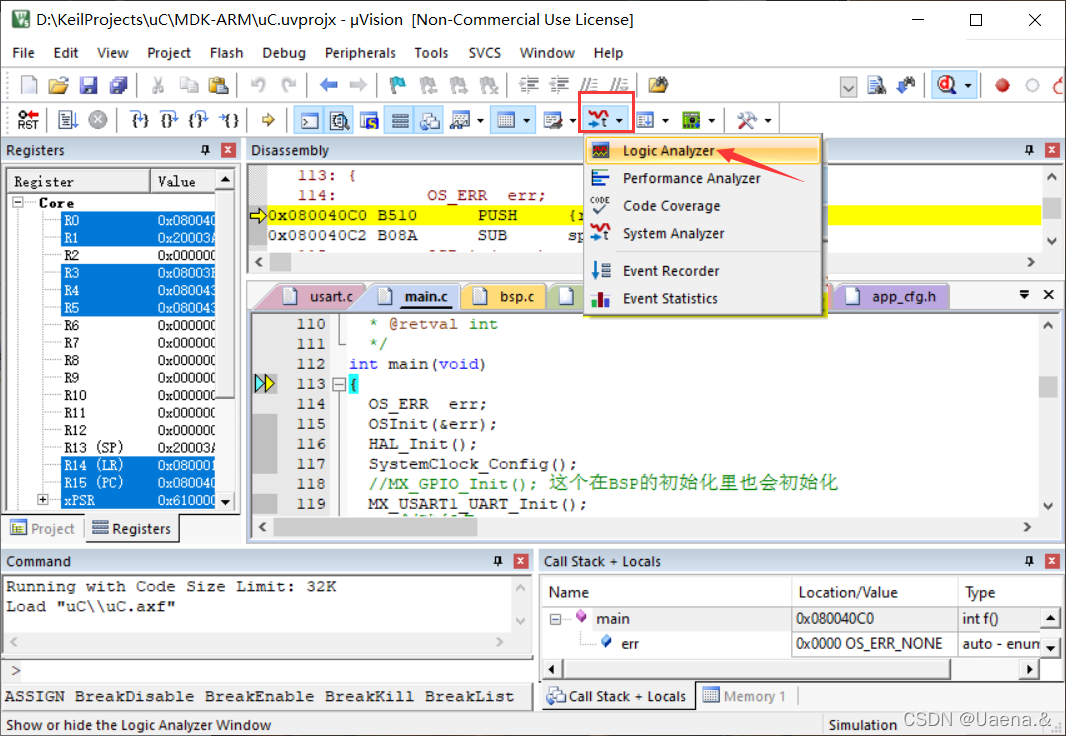

4.选择逻辑分析

5.参数设置

6.Run

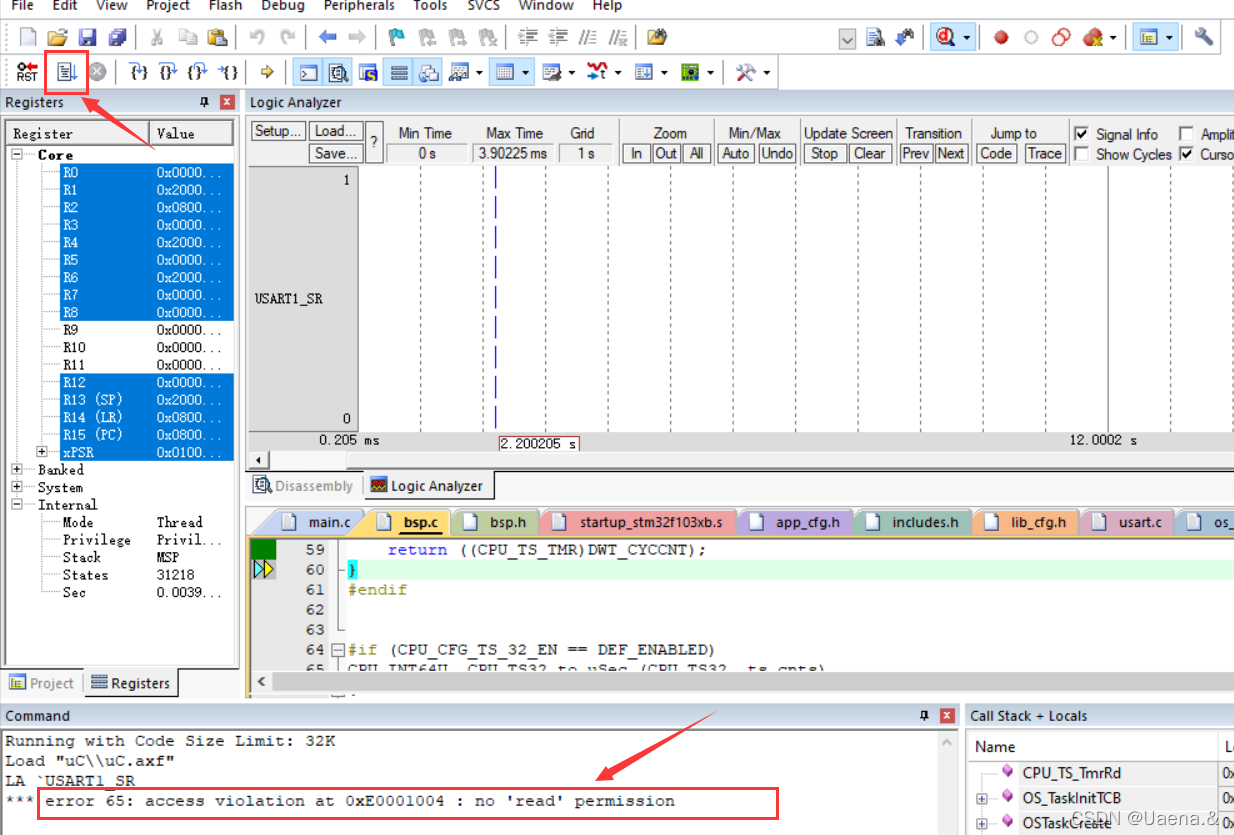

出错，创建一个TXT文件，并添加以下内容（位置在MDK-ARM下）修改后缀为.ini

map 0x40000000, 0x40007FFF read write // APB1
map 0x40010000, 0x400157FF read write // APB2
map 0x40020000, 0x4007FFFF read write // AHB1
map 0x50000000, 0x50060BFF read write // AHB2
map 0x60000000, 0x60000FFF read write // AHB3
map 0xE0000000, 0xE00FFFFF read write // CORTEX-M4 internal peripherals

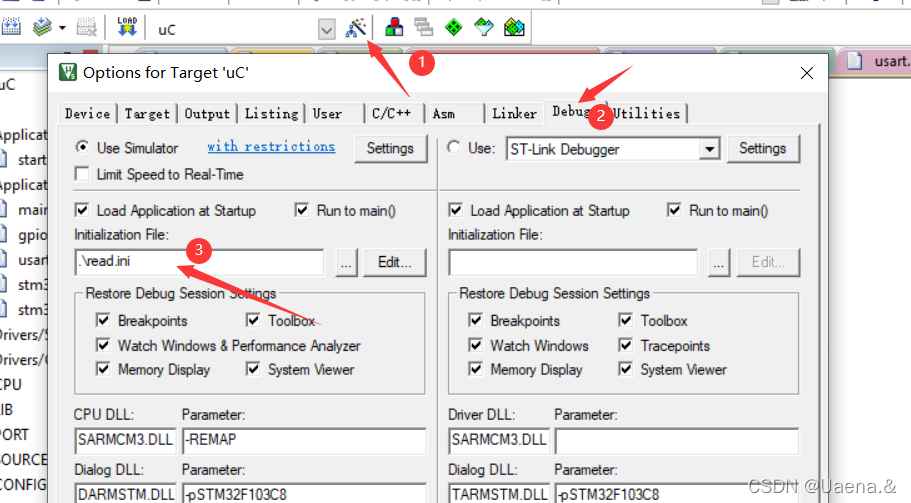

在项目中引入文件
在这里插入图片描述

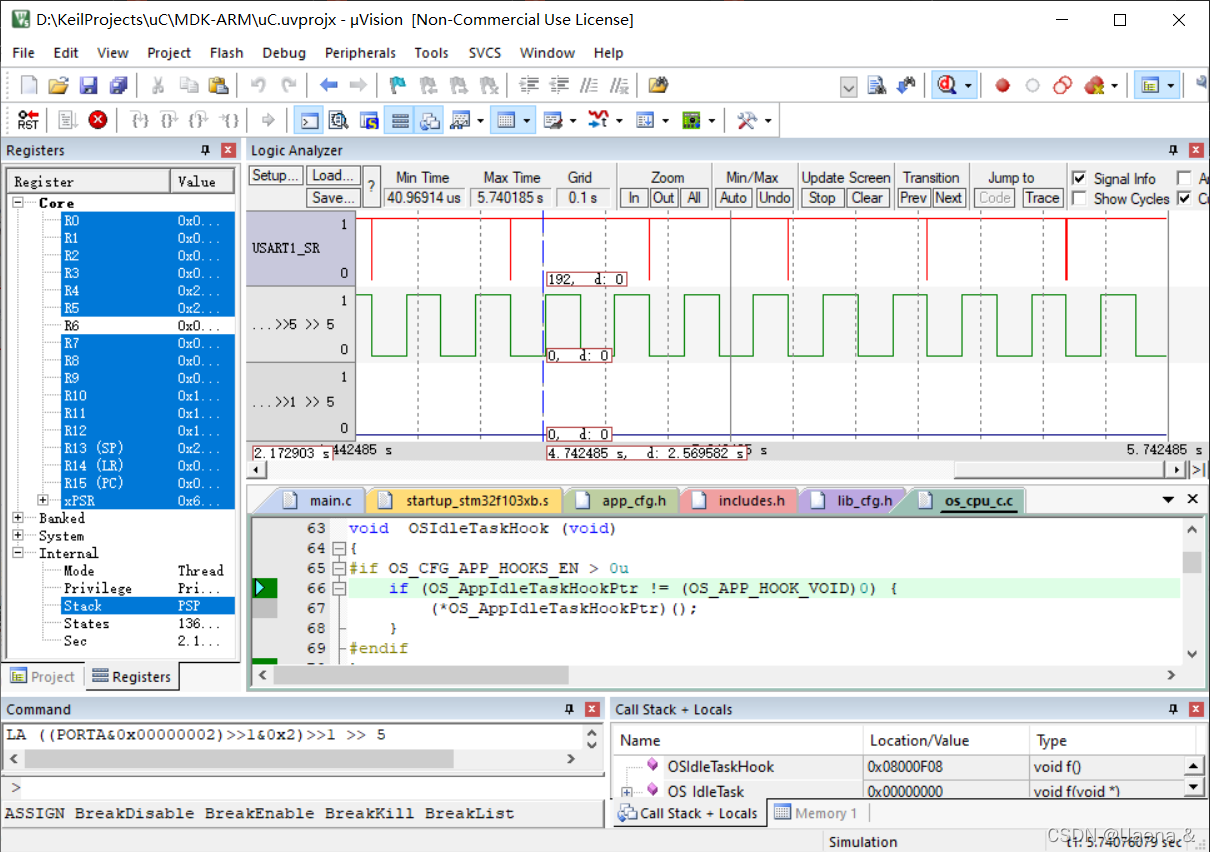

7.再次Run
