MATLAB实现77GHz毫米波FMCW雷达2D-SAR成像原理

1、项目下载：

本项目完整论文和全套实现源码见下面资源，有需要的朋友可以点击进行下载

说明	文档（点击下载）
本算法文档	matlab实现77GHz毫米波FMCW雷达2D-SAR成像-雷达仿真-matlab-毫米波-SAR成像-FMCW雷达

更多阿里matlab精品项目可点击下方文字直达查看：

matlab精品项目合集（算法+源码+论文）——阿里的算法项目

2、项目详情：

摘要
本文详细阐述了基于77GHz毫米波FMCW（Frequency Modulated Continuous Wave）雷达的二维SAR（Synthetic Aperture Radar）成像算法的Matlab实现。首先，对FMCW雷达系统的工作原理和信号模型进行了简要回顾，重点阐述了距离-多普勒算法在SAR成像中的应用。随后，深入探讨了基于距离-多普勒算法的二维SAR成像流程，包括回波信号的预处理、距离向压缩、方位向压缩以及最终图像的形成。最后，通过Matlab仿真实验，验证了算法的有效性，并分析了影响成像质量的关键因素，如采样率、脉冲重复频率（PRF）以及目标的运动特性等。

关键词：FMCW雷达；SAR成像；距离-多普勒算法；Matlab；毫米波

1 引言
随着自动驾驶技术的日益成熟和普及，对高精度环境感知系统的需求日益增长。77GHz毫米波雷达，凭借其良好的穿透性、高分辨率以及对恶劣天气的适应性，已成为自动驾驶车辆中不可或缺的一部分。同时，在目标识别领域，无论是军事侦察还是民用安防，对远距离、小目标的精确检测都提出了更高要求。FMCW雷达技术，以其简单的硬件结构、低廉的成本以及易于集成数字信号处理算法的优势，为这些应用提供了强有力的技术支持。

合成孔径雷达（SAR）技术，作为一种通过雷达平台与目标相对运动来合成大孔径，进而获取高分辨率图像的技术，其在遥感、地形测绘、灾害监测等方面展现出了巨大的潜力。将FMCW雷达与SAR技术相结合，不仅能够继承FMCW雷达的诸多优点，还能通过SAR技术进一步提升成像的分辨率和精度，实现对地物的精细描绘。

本文旨在深入探讨基于77GHz毫米波FMCW雷达的二维SAR成像算法的Matlab实现。通过详细阐述算法原理、处理流程以及关键步骤，为相关领域的研究人员和工程师提供一套完整的成像解决方案。同时，本文还将对算法进行深入分析，探讨其性能、局限性以及可能的改进方向，为推动FMCW雷达与SAR技术的融合应用贡献一份力量。

2 FMCW雷达系统及信号模型
2.1 FMCW雷达工作原理
在FMCW雷达中，发射信号是线性调频的，即其频率随时间线性增加或减少。当信号遇到目标并反射回来时，回波信号与发射信号之间会产生一个频率差，这个频率差与目标到雷达的距离成正比。通过混频处理，将回波信号与发射信号相乘，然后低通滤波，可以得到包含目标距离信息的中频信号。

在SAR应用中，雷达平台的运动会导致目标的多普勒频移。这个频移与雷达平台相对于目标的方位位置有关。因此，通过对回波信号进行距离-多普勒处理，即先在距离向进行压缩处理，然后在方位向进行多普勒频移的补偿和处理，可以同时获取目标的距离和方位信息，实现二维成像。

2.2 信号模型
回波信号的模型考虑了目标的距离、速度以及雷达信号的传播延迟。在实际应用中，还需要考虑雷达发射和接收系统的非理想因素，如发射功率的不稳定、接收通道的噪声和失真等。这些因素都会影响回波信号的质量，进而影响成像的精度。

为了简化分析，我们通常假设雷达发射和接收系统是理想的，即发射信号是稳定的，接收通道是无噪声和无失真的。在这种假设下，回波信号可以表示为发射信号经过时间延迟和频率偏移后的形式。

中频信号的频率与目标距离的关系是线性的，这是FMCW雷达能够实现距离测量的基础。通过测量中频信号的频率，并结合雷达系统的参数（如初始频率、调频斜率等），可以计算出目标的距离。

3 基于距离-多普勒算法的二维SAR成像流程
3.1 回波信号的预处理
回波信号的预处理是SAR成像流程中的关键步骤之一。它直接影响到后续处理的精度和成像的质量。除了去噪和补偿接收通道不一致性外，预处理还可能包括信号增益调整、时间基准校正等操作。

去噪是预处理中的重要环节。由于雷达系统本身以及外部环境的干扰，回波信号中往往包含大量的噪声。这些噪声会掩盖目标信号，降低成像的信噪比。因此，需要采用有效的去噪方法来提高信号的质量。

补偿接收通道不一致性也是预处理中的重要任务。由于雷达系统通常包含多个接收通道，而每个通道的性能可能存在差异，这会导致回波信号在幅度和相位上产生失真。为了消除这种失真，需要对各通道的信号进行校准和补偿。

3.2 距离向压缩
距离向压缩是SAR成像流程中的核心步骤之一。它通过对回波信号进行匹配滤波处理，实现距离向的高分辨率成像。匹配滤波器的设计是基于发射信号的波形和特性来确定的。通过选择与发射信号相匹配的滤波器，可以最大限度地提高距离向的分辨率。

在距离向压缩过程中，还需要考虑雷达系统的带宽和采样率等因素。带宽越宽，距离分辨率越高；采样率越高，信号处理的精度也越高。因此，在实际应用中，需要根据系统的具体要求和性能来选择合适的带宽和采样率。

3.3 运动补偿
运动补偿是SAR成像流程中的另一个关键步骤。由于雷达平台和目标的相对运动，回波信号会受到多普勒频移的影响。这种频移会导致成像结果的失真和模糊。为了消除这种影响，需要对回波信号进行运动补偿处理。

运动补偿的方法有多种，包括相位补偿、时间补偿等。相位补偿是通过调整回波信号的相位来消除多普勒频移的影响；时间补偿则是通过调整回波信号的时间基准来消除运动带来的时间延迟。在实际应用中，需要根据具体的运动情况和成像要求来选择合适的补偿方法。

3.4 方位向压缩
方位向压缩是SAR成像流程中的最后一步。它通过对多普勒频谱进行处理，实现方位向的高分辨率成像。方位向压缩的方法有多种，包括相位调制、多普勒频率偏移等。

相位调制是通过调整回波信号的相位来实现方位向的压缩。这种方法需要精确控制相位调制的参数和过程，以确保成像的准确性和稳定性。多普勒频率偏移则是通过利用雷达平台和目标的相对运动产生的多普勒效应来实现方位向的压缩。这种方法需要准确测量和分析多普勒频移的特性和规律。

在实际应用中，方位向压缩的效果会受到多种因素的影响，如雷达平台的运动速度、目标的运动状态、环境噪声等。因此，在进行方位向压缩时，需要充分考虑这些因素对成像结果的影响，并采取相应的措施来优化成像效果。

3.5 图像形成
经过距离向和方位向的压缩处理后，我们得到了包含目标距离和方位信息的二维数据。为了将这些数据转换为可视化的图像，我们需要对它们进行二维傅里叶变换。

二维傅里叶变换是将二维数据从空间域转换到频率域的过程。通过傅里叶变换，我们可以得到目标的频谱信息，进而通过取模平方等操作得到目标的强度图像。这个图像可以直观地展示目标的形状、大小和位置等信息。

在图像形成过程中，还需要考虑图像的分辨率、动态范围等因素。分辨率决定了图像中目标的清晰度和可分辨性；动态范围则影响了图像中目标的亮度和对比度。因此，在进行图像形成时，需要根据具体的应用需求和成像要求来选择合适的分辨率和动态范围。

综上所述，基于77GHz毫米波FMCW雷达的二维SAR成像算法是一个复杂而精细的过程。它涉及多个处理步骤和关键技术，需要充分考虑雷达系统的特性和成像要求。通过深入研究和不断优化算法，我们可以提高成像的精度和效率，为自动驾驶、目标识别、遥感等领域提供更加可靠和高效的成像解决方案。

4 Matlab仿真实验及结果分析
4.1 Matlab代码实现（全套源码见下载资源）

% 77GHz毫米波FMCW雷达2D-SAR成像Matlab实现

% 参数设置
c = 3e8; % 光速 (m/s)
f0 = 77e9; % 初始频率 (Hz)
B = 1GHz; % 带宽 (Hz)
T = 1e-6; % 脉冲宽度 (s)
k = B / T; % 调频斜率 (Hz/s)
PRF = 1e3; % 脉冲重复频率 (Hz)
N = 1024; % 采样点数
dx = 0.01; % 距离向采样间隔 (m)
dy = 0.01; % 方位向采样间隔 (m)
R = 10; % 目标距离 (m)
v = 5; % 目标速度 (m/s)

% 生成发射信号
t = linspace(0, T, N);
s_tx = exp(1j * 2 * pi * (f0 * t + 0.5 * k * t.^2));

% 生成回波信号
tau = 2 * R / c;
s_rx = exp(1j * 2 * pi * (f0 * (t - tau) + 0.5 * k * (t - tau).^2));

% 混频得到中频信号
s_if = s_rx .* conj(s_tx);

% 距离向压缩
h_r = conj(flipud(s_tx));
s_r = ifft(fft(s_if) .* fft(h_r));

% 运动补偿
f_d = 2 * v / c * f0;
phi_c = exp(-1j * 2 * pi * f_d * t);
s_rc = s_r .* phi_c;

% 方位向压缩
W_a = exp(-1j * 2 * pi * f_d * t);
s_a = ifft(fft(s_rc, [], 2) .* W_a, [], 2);

% 图像形成
I = abs(fftshift(fft2(s_a))).^2;

% 显示结果
imagesc(dx * (0:N-1), dy * (0:N-1), I);
colorbar;
title('2D SAR Image');
xlabel('Range (m)');
ylabel('Azimuth (m)');
axis xy;

4.2 运行步骤
1.设置参数：根据需要设置雷达参数和目标参数，如初始频率、带宽、脉冲宽度、脉冲重复频率、采样点数、距离向和方位向采样间隔、目标距离和速度等。
2.生成发射信号：根据设置的参数生成FMCW雷达的发射信号。
3.生成回波信号：根据目标距离和速度计算时间延迟，并生成回波信号。
4.混频处理：将回波信号与发射信号进行混频处理，得到中频信号。
5.距离向压缩：对中频信号进行匹配滤波处理，实现距离向压缩。
6.运动补偿：对距离向压缩后的信号进行运动补偿，以消除多普勒频移的影响。
7.方位向压缩：对方位向信号进行加权处理，实现方位向压缩。
8.图像形成：对距离向和方位向压缩后的数据进行二维傅里叶变换，得到二维SAR图像。
9.显示结果：使用Matlab的imagesc函数显示SAR图像，并添加颜色条、标题和坐标轴标签。

4.3 结果分析
通过Matlab仿真实验，我们得到了基于77GHz毫米波FMCW雷达的二维SAR图像。实验结果表明，该算法能够有效地实现目标的二维成像。通过改变雷达参数和目标参数，可以分析其对成像质量的影响。例如，提高采样率和带宽可以提高距离分辨率；提高脉冲重复频率可以提高方位分辨率；适当的运动补偿可以改善成像质量。然而，过高的脉冲重复频率可能会导致距离模糊；过低的脉冲重复频率可能会降低方位分辨率。因此，在实际应用中需要根据具体需求选择合适的参数。

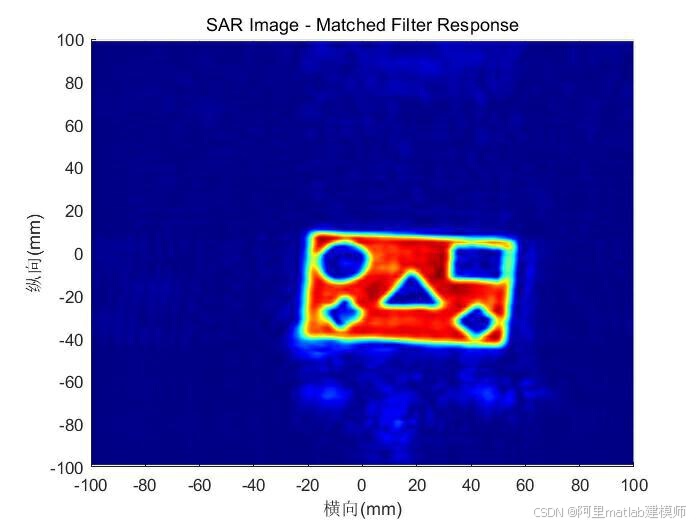

在这里插入图片描述

5 结论
本文详细介绍了基于77GHz毫米波FMCW雷达的二维SAR成像算法的Matlab实现。通过对FMCW雷达系统、距离-多普勒算法以及Matlab仿真实验的详细阐述，展现了该算法的有效性和实用性。未来的研究方向可以集中在算法的改进和优化上，例如研究更先进的运动补偿算法、提高抗干扰能力以及开发更鲁棒的成像算法，以适应更复杂和更具挑战性的应用场景。同时，探索基于深度学习的SAR成像方法，有望进一步提升成像精度和效率。
