本文详细介绍了PCIe系统中的链路训练和均衡过程，包括LTSSM的状态机、EQ的协商和执行阶段，以及TS1和TS2在链路训练中的作用。在上电后，设备通过一系列步骤进行速度调整和均衡优化，确保高速通信的稳定性和可靠性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本文缓慢更新

1.本文常用简称

USP：upstream port

DSP：downstream port

对于简单一对一系统，可以先简单地把DSP理解为host设备，USP理解为target或slave设备，注意不要搞反。

TS1/TS2：training sequence 1/2 order sets

PCIe里训练链路使用的码流，后文会简单介绍。

EQ：equalization

均衡，本文的主角，高速通信常用的针对传输信道对高低频衰减不一致的补偿。

LTSSM：link training and status state machine

集成在物理层链路子层里的状态机，用于初始化和链路训练，本质上是数字逻辑电路。

BER：bit error ratio，误码率

EIEOS：电气空闲退出有续集

除了用于指示电气空闲退出，128b/130b编码时pcie会用其来做block对齐，效果跟8b/10b编码时的K28.5做symbol对齐类似。

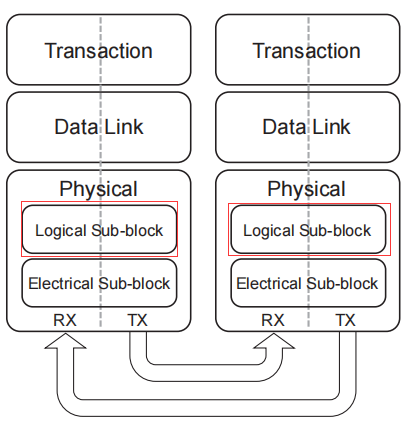

2.EQ数字逻辑功能在PCIe架构所处的位置

本文计划用scale的方式从整体架构逐步展开到均衡（逻辑物理）所在位置。

下图的LTSSM位于上图的物理层里的逻辑子层内
