本文主要基于C-PHY V1.2 spec的内容提炼，将用一组组数字来帮忙理解C-PHY的机制。C-PHY的low-power机制和D-PHY基本一致，故不作为本文的介绍重点，本文的描述，如无特别注明，均表示针对high-speed。

Lane行为特征

3根线

1 lane由A B C3根线组成，lane是CPHY的最小组成单元，也经常称作trio

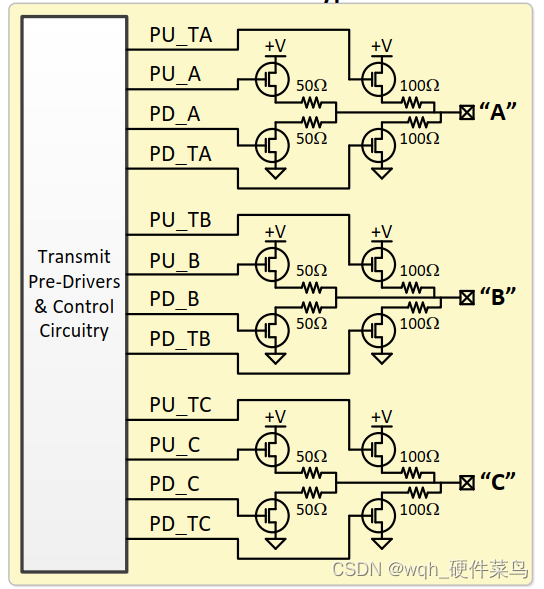

3种TX单端幅度

CPHY只会输出3种单端幅值，3/4V 1/2V 1/4V,且同一个UI中，A B C的电平必然互不相等

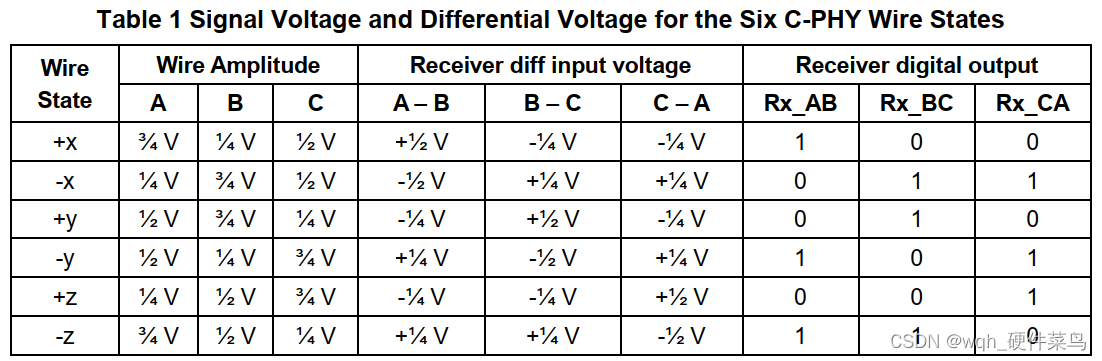

6种wire state

A B C的电平组合决定了Wire state，结合上述ABC电平互不相等的约束，显然组合总数为3x2x1=6

4种RX差分输入电压

RX采用差分接收，可能出现的差分值有+1/2V +1/4V -1/4V -1/2V,分别称作“strong 1”“weak 1”“weak 0”“strong 0”
