基本概念

Keystone变换是一种雷达信号处理技术，主要用于校正目标距离走动现象。这项技术的主要原理是将接收到的雷达信号从频域转换到Keystone频谱，然后进行时间徙动校正，以消除距离徙动的影响。

在Keystone变换中，首先对原始的多普勒频谱进行转换，得到Keystone频谱，接着对这个频谱进行时间徙动校正，最终得到校正后的多普勒频谱。这种变换在距离-多普勒处理中非常重要，它能够提高雷达目标检测和定位的精度。

Keystone变换的实现方法有多种，包括DFT+IFFT算法、Chirp-Z变换法、sinc函数内插法和三阶Lagrange内插法等。这些方法各有特点，适用于不同的应用场景。例如，DFT+IFFT算法和Chirp-Z变换法在物理意义上虽然不同，但具体实现过程是相同的。

此外，Keystone变换不仅适用于脉冲雷达（PD雷达），也适用于宽带阵列数据的预处理，通过将各频点的相位对齐到一个基准频率上，从而提升目标成像和高速机动目标检测的精度。

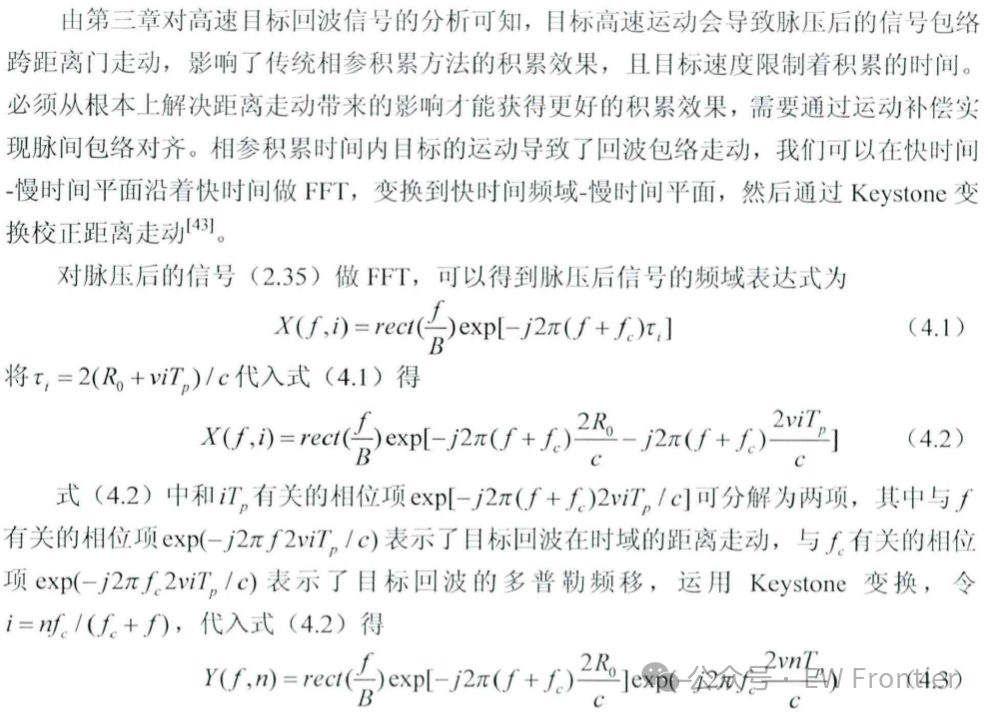

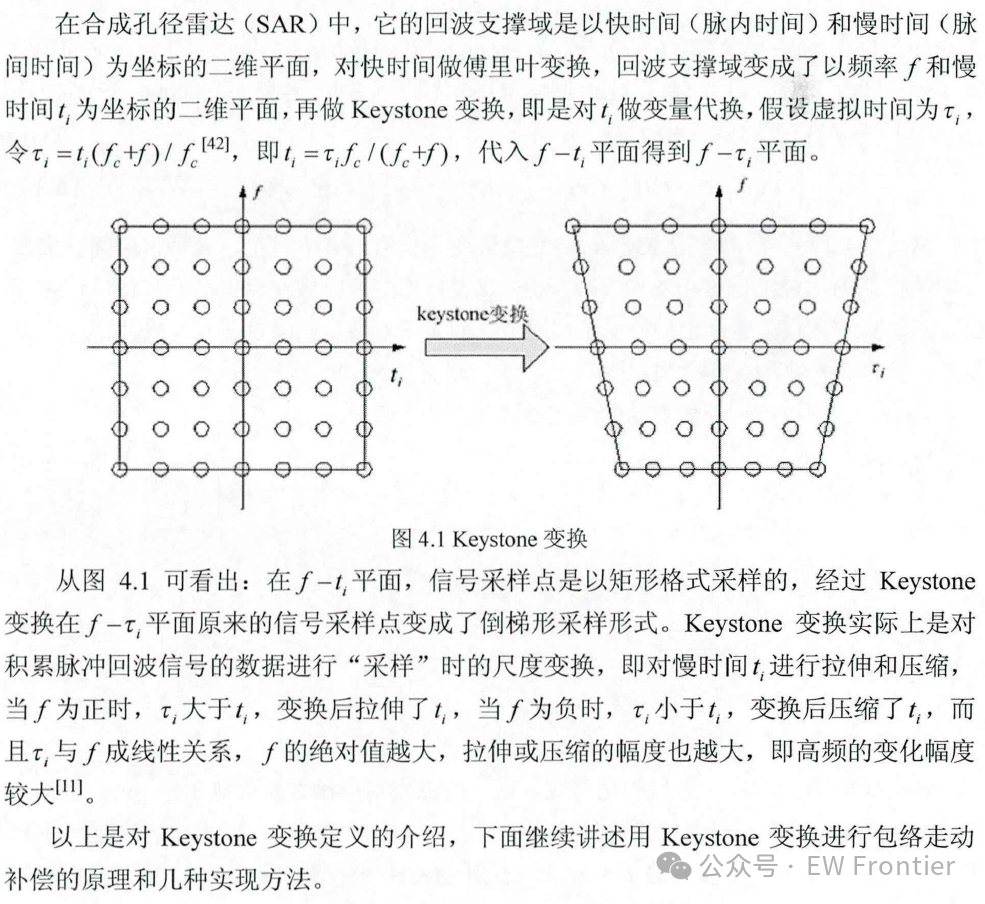

Keystone变换原理

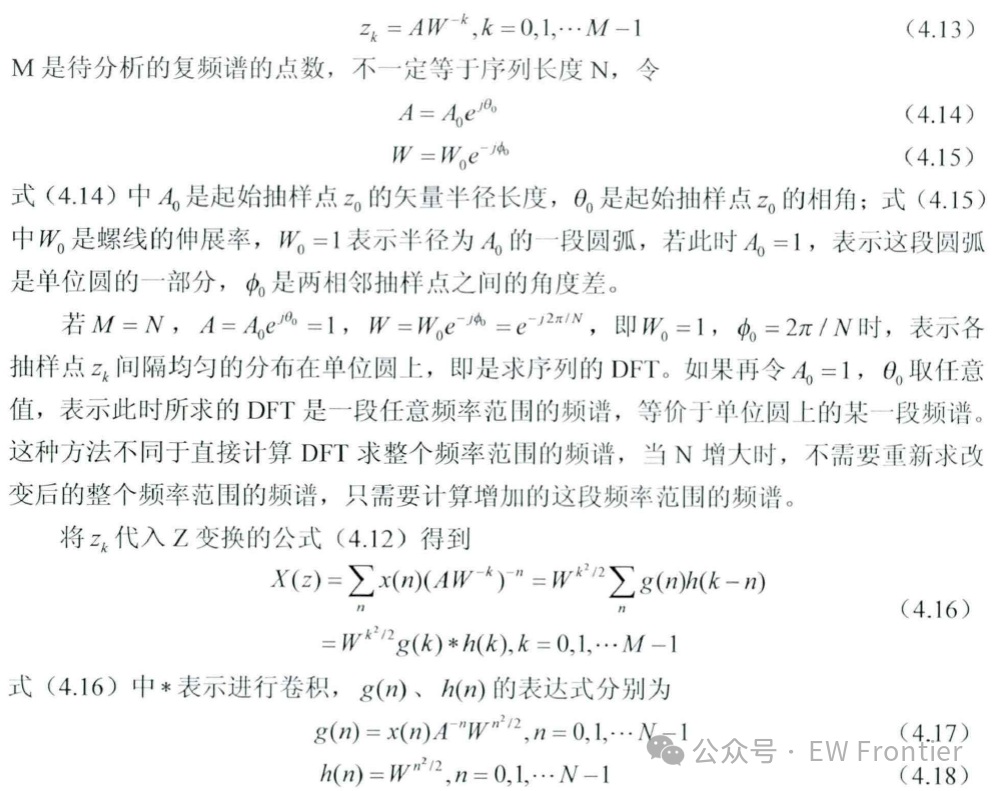

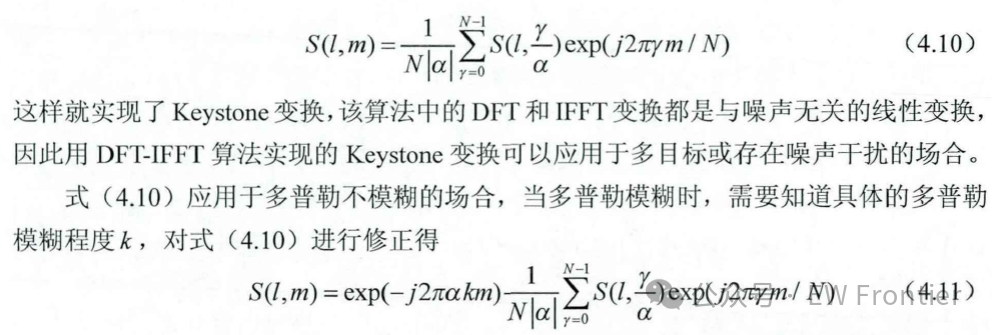

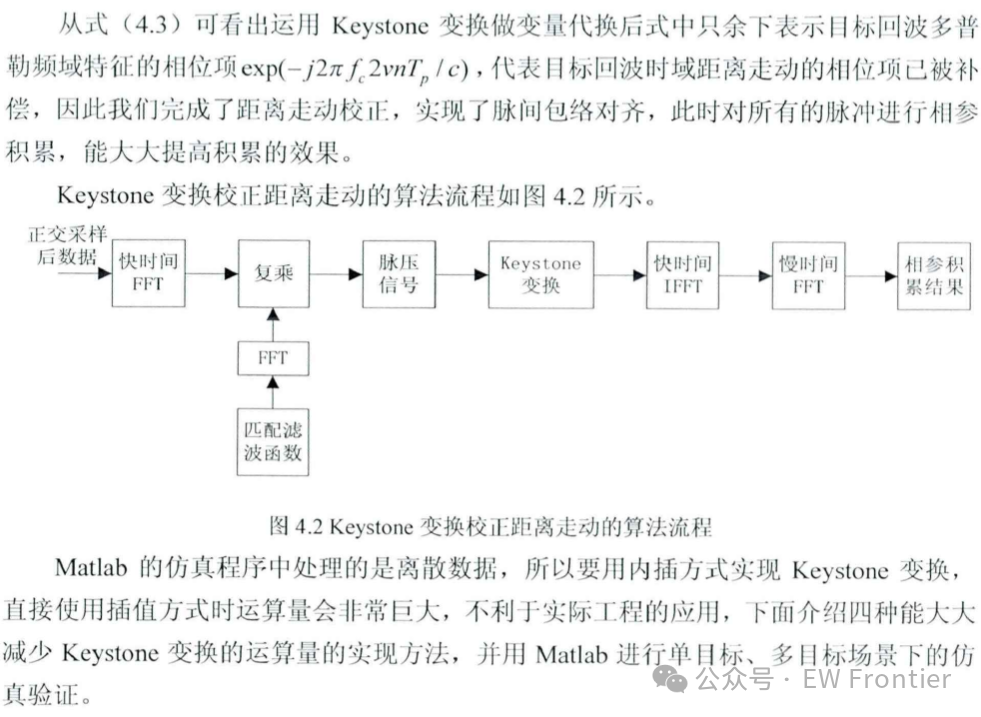

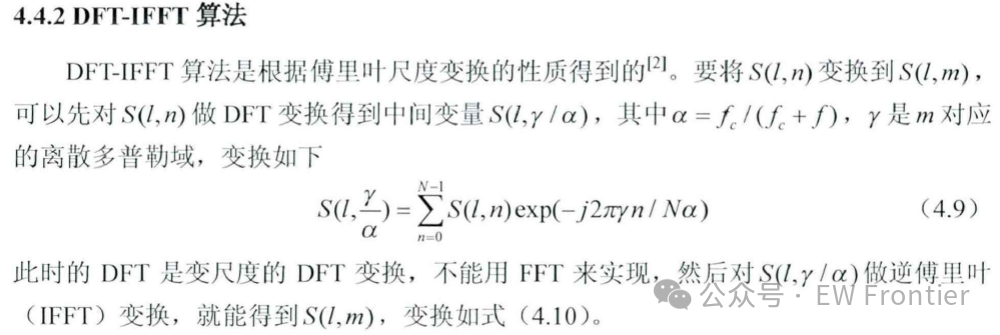

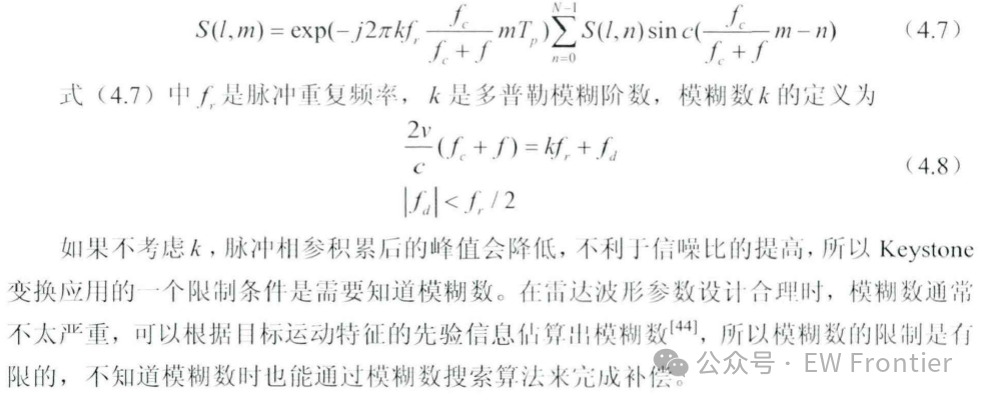

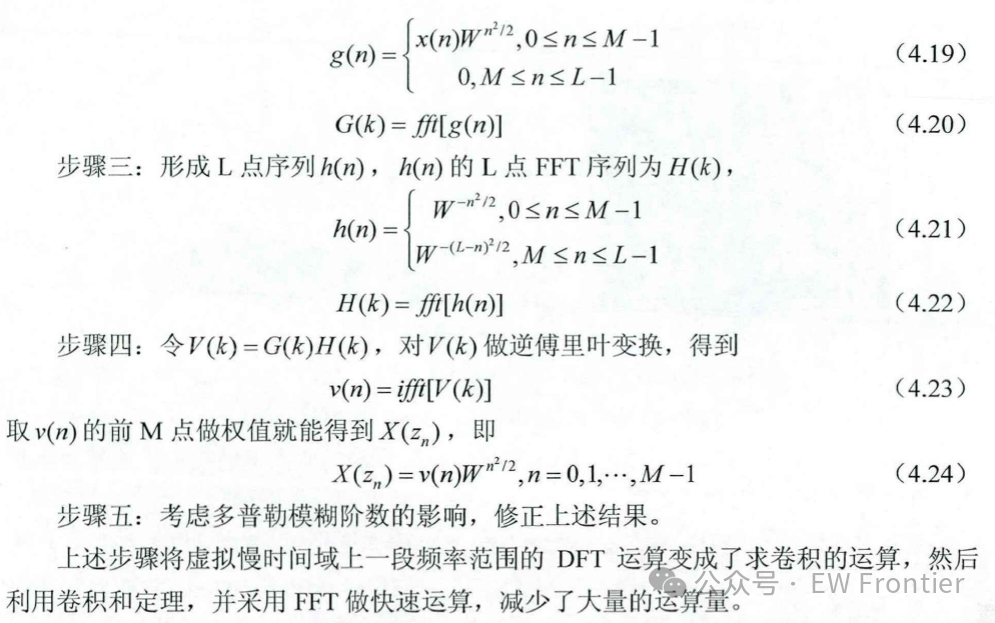

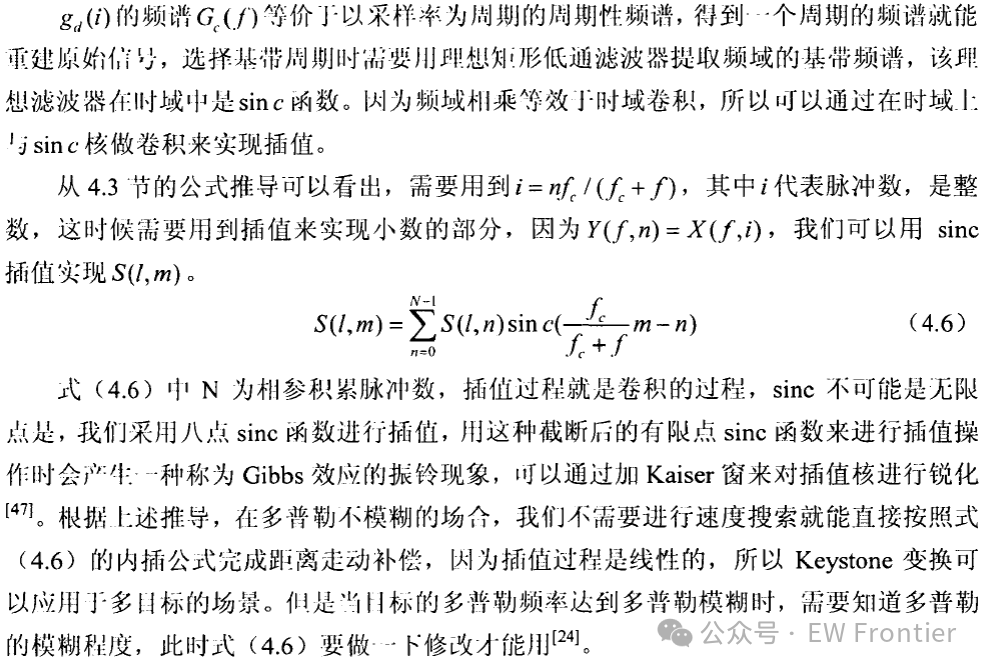

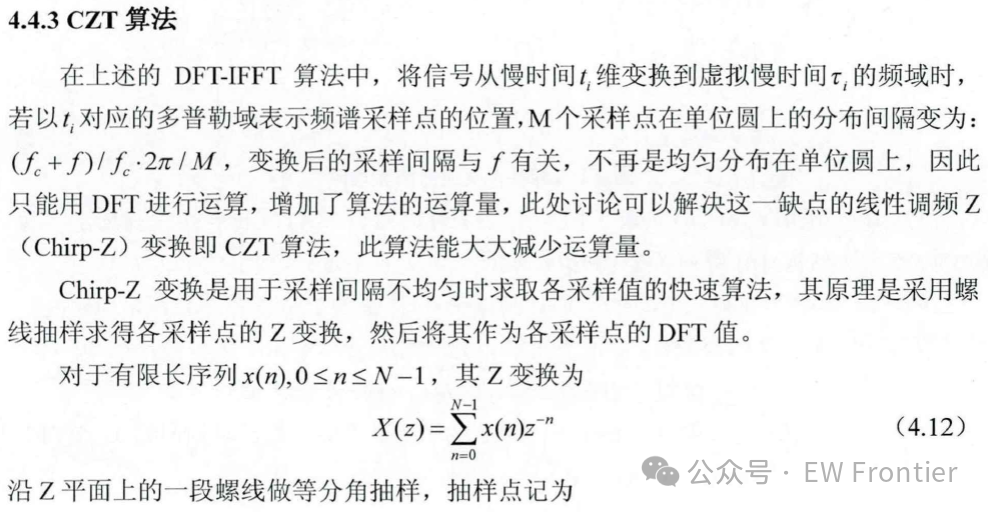

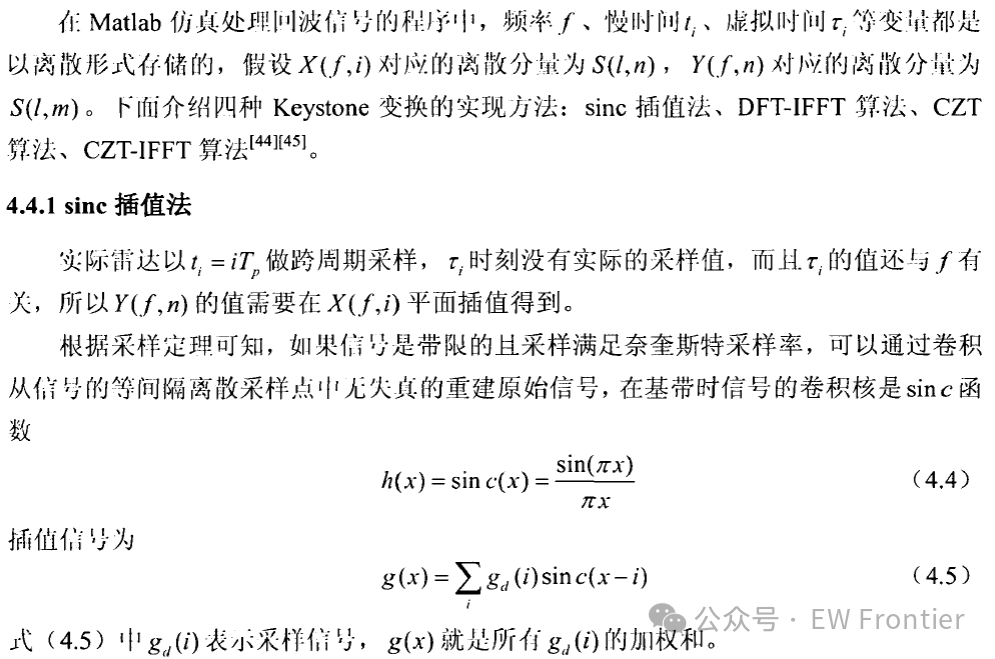

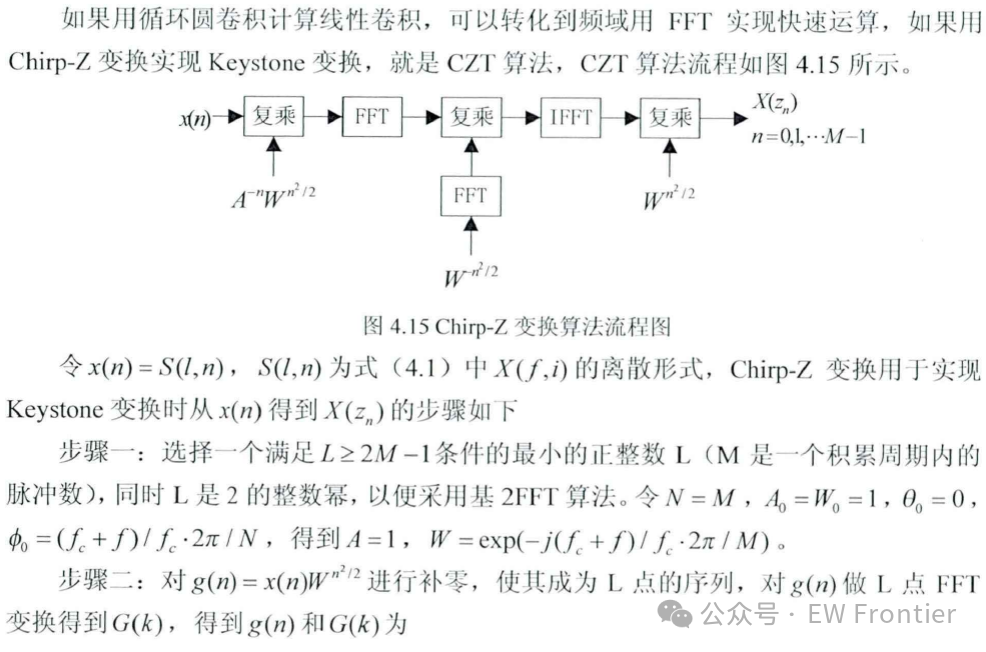

Keystone实现方法

MATLAB代码

%{
  1) 测试KeyStone变换插值结果是否正确
  2) 使用DFT+IFFT，sinc插值和Chirp-Z变换三种方法
%}
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
clear all; close all; clc;
dbstop if error;
%---------------------系统参数设置-----------------------------------------
settings.fc        = 1e9;                          % 载波频率 --- 1GHz
settings.c         = 3e8;                          % 光速
settings.lambda    = settings.c/settings.fc;       % 波长

% 信号参数
settings.PRF       = 2e3;                          % PRF  --- 2KHz
settings.PRI       = 1/settings.PRF;               % PRI
settings.B         = 15e6;                         % 带宽 --- 15MHz
settings.tau       = 10e-6;                        % 脉宽 --- 10us
settings.mu        = settings.B/settings.tau;      % 调频率
settings.BT        = settings.B*settings.tau;      % 时宽带宽积
settings.Pm        = 512;                          % 慢时间采样点数
settings.CPI       = settings.Pm*settings.PRI;     % CPI
settings.d         = settings.tau/settings.PRI;    % 占空比
settings.SegNum    = 32;                           % 分段数
settings.SegLen    = settings.Pm/settings.SegNum;  % 段内脉冲数
settings.Tp        = settings.SegLen*settings.PRI; % 段内时间
%Pm_mat             = reshape(1:settings.Pm, [settings.SegLen, settings.SegNum]);
%settings.SegInd    = Pm_mat(1,:);                  % 段落起始脉冲索引

% 天线数目
settings.TraNum    = 1;                            % 发射天线数目
settings.RecNum    = 4;                            % 接收天线数目

% 快时间采样频率
settings.fs        = 40e6;                         % 采样频率
settings.ts        = 1/settings.fs;                % 采样间隔
settings.samples   = floor(settings.tau*settings.fs);
                                                   % 脉内采样点数
% 1) 考虑没有速度模糊的情况
%----------------------构建S(t,f)矩阵--------------------------------------
Va    = settings.PRF*settings.lambda/4;            % 150m/s
Num_f = 1024;                                      % range sampling cells
Num_s = settings.Pm;
Rmax  = (Num_f - settings.samples)*settings.c/settings.fs/2;

% 对回波斜距进行建模
R0  = 1e3;                                         % 初始位置
Vt  = 100;                                         % 径向速度
R_t = R0 + Vt.*(-settings.Pm/2:settings.Pm/2-1)*settings.PRI;

if max(R_t) > Rmax || min(R_t) < 0
   disp('-_-');
   return
end

%-------------------------产生回波-----------------------------------------
Time_f = linspace(0,(Num_f-1)/settings.fs, Num_f) - settings.tau/2;
% 减掉tau/2是因为现在信号快时间的范围是-t/2到t/2

% 计算延时
tau    = 2*R_t./settings.c;

% 回波延时矩阵
Ti_mat = repmat(Time_f, Num_s,1) - tau';

% 计算回波相位（不考虑脉内多普勒频移）
Phasepoint = pi*settings.mu*Ti_mat.^2 - 2*pi*settings.fc*tau';

% 生成回波采样矩阵
Sr_mat(:,:) = exp(1i.*Phasepoint) ...
            .*(-settings.tau/2<Ti_mat&Ti_mat<settings.tau/2);

%----------------------对回波信号进行脉压----------------------------------
% 参考信号建模
t     = linspace(-settings.tau/2,settings.tau/2,settings.samples);
s_ref = exp(1i*pi*settings.mu.*t.^2);
s_ref = [s_ref, zeros(1,Num_f - settings.samples)];
% 参考信号频域模型
H_ref = fftshift(ones(Num_s,1)*fft(s_ref),2);

% 接收回波脉冲压缩
S_f   = fftshift(fft(Sr_mat,[],2),2);
St_f = S_f.*conj(H_ref);

% IFFT转换到（tm,t）上
St_r = ifft(St_f,[],2);

% 画图
figure(1)
imagesc(abs(St_r));
xlabel('range cell');
ylabel('pulse index');
axis([240 290 -inf inf]);

%-------------------DFT+IFFT方法-------------------------------------------
% 快时间频率
fr    = linspace(-settings.fs/2,settings.fs/2,Num_f);

% step1: DFT的过程
%
alpha = (settings.fc + fr)./settings.fc;
S_lk  = zeros(Num_s,Num_f);

for k = -Num_s/2:Num_s/2 - 1
    tem = 0;
    for n = -Num_s/2:Num_s/2 - 1

        tem = tem + St_f(k+Num_s/2+1,:).*exp(-1i*2*pi.*alpha*k*n/Num_s);

    end % for m = -Num_s/2:Num_s/2 - 1
    S_lk(k+Num_s/2+1,:) = tem;
end % for index = -settings.Pm/2:settings.Pm/2-1

% step2: IFFT的过程

% 直接用IFFT函数计算
S_lm = ifft(S_lk);

s_lm = ifft(S_lm,[],2);

figure(2)
imagesc(abs(s_lm));
xlabel('range cell');
ylabel('pulse index');
axis([240 290 -inf inf]);
title({'DFT+IFFT方法','对齐到轨迹中点'});
%

% %
% % %------------使用sinc插值的方法完成KeyStone变换--------------------------
% % 开始sinc插值
Stm_f   = zeros(Num_s,Num_f);
fr      = linspace(-settings.fs/2,settings.fs/2,Num_f);
%
row_vec = 1:Num_s;
% 脉压频域结果沿快时间FFTSHIFT
% St_f    = fftshift(St_f,2);
for n = 1:Num_f

    theta = settings.fc/(fr(n) + settings.fc);

    for row = 1:Num_s

        Stm_f(row,n) = sinc(theta*(row-1) - (row_vec-1))*St_f(:,n);

    end % for row = 1:Num_s

end % for n = 1:Num_f

% 对f做IFFT
Stm_r    = ifft(Stm_f,[],2);

figure(3)
imagesc(abs(Stm_r));
xlabel('range cell');
ylabel('pulse index');
axis([240 290 -inf inf]);
title('sinc插值方法');

%-------------------Chirp-Z变换方法----------------------------------------
  %--- 分块调试
fr      = linspace(-settings.fs/2,settings.fs/2,Num_f);
% 构造L
L    = 2^ceil(log2(2*Num_s -1));
% 构造W
phi0 = ((settings.fc + fr)./settings.fc)*(2*pi/Num_s);
W    = exp(1i*phi0);% exp(-1i*phi0);
% 开辟G和H矩阵的存储空间
G    = zeros(L,1);
H    = zeros(L,1);
% 变换后结果的存储空间
X_f  = zeros(Num_s,Num_f);
n    = 1:Num_s;
n    = n';

n2   = Num_s+1:L;
n2   = n2';

for fk = 1:Num_f

    % 构造G矩阵
    G(1:Num_s) = St_f(:,fk).*(W(fk).^(n.^2/2));

    % 构造H矩阵
    H(1:Num_s)     = W(fk).^(-n.^2/2);
    H(Num_s+1:end) = W(fk).^(-(L-n2).^2/2);

    % 傅里叶变换
    Gf = fft(G);
    Hf = fft(H);

    % 计算序列v
    v  = ifft(Gf.*Hf);

    % 用v的前Num_s个值作为权值，代入公式
    X_f(:,fk) = v(1:Num_s).*(W(fk).^(n.^2/2));

    % 直接对X_f做逆变换得到的结果是错的
    % z_k是z平面内的采样点，我们需要的是x(n)序列
    % 所以应该对X_f在慢时间域上做IFFT
    % 然后再从快时间频率f上做IFFT

end % for fk = 1:Num_f

X_tf = ifft(X_f,[],1);
X_k  = ifft(X_tf,[],2);

figure(4)
imagesc(abs(X_k));
xlabel('range cell');
ylabel('pulse index');
axis([240 290 -inf inf]);
title({'Chirp-Z变换方法',['Vt = ', num2str(Vt)]});


% 2) 考虑存在速度模糊的情况
% --- testKeyStone2---------

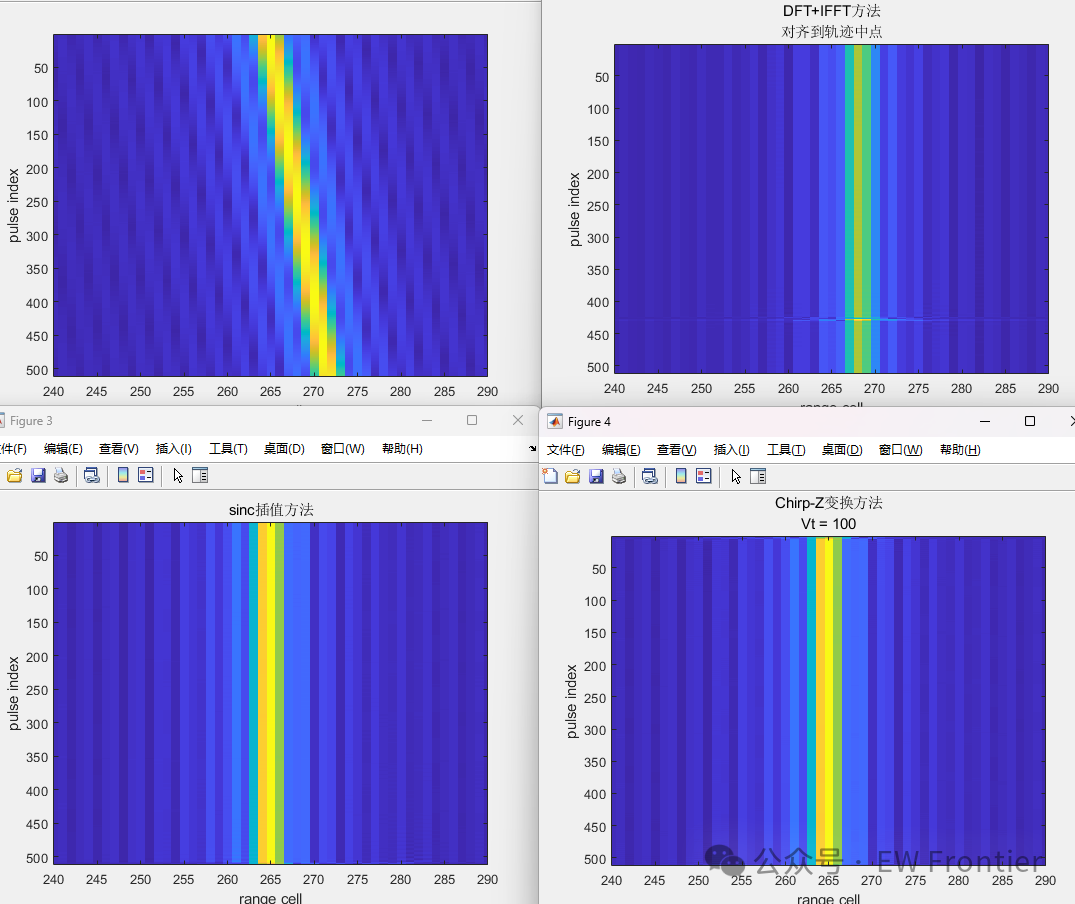

MATLAB仿真结果
