一：回顾

上一节课我们了解了目标检测基础中的将真实边界框分配给锚框，在训练集中，我们将每个锚框视为一个训练样本。为了训练目标检测模型，我们需要每个锚框的类别（class）和偏移量（offset）标签，其中前者是与锚框相关的对象的类别，后者是真实边界框相对于锚框的偏移量。在预测时，我们为每个图像生成多个锚框，预测所有锚框的类别和偏移量，根据预测的偏移量调整它们的位置以获得预测的边界框，最后只输出符合特定条件的预测边界框。

二：标记类别和偏移量

现在我们可以为每个锚框标记类别和偏移量了。 假设一个锚框A被分配了一个真实边界框B。一方面，锚框A的类别将被标记为与B相同。 另一方面，锚框A的偏移量将根据B和A中心坐标的相对位置以及这两个框的相对大小进行标记。 鉴于数据集内不同的框的位置和大小不同，我们可以对那些相对位置和大小应用变换，使其获得分布更均匀且易于拟合的偏移量。这里介绍一种常见的变换。给定框A和B，中心坐标分别为(Xa,Xa)和(Xb,Ya)，宽度分别为Wa和Wb，高度分别为ℎa和ℎb，可以将A的偏移量标记为：

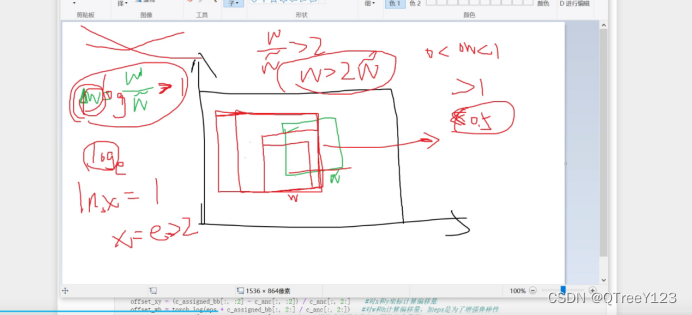

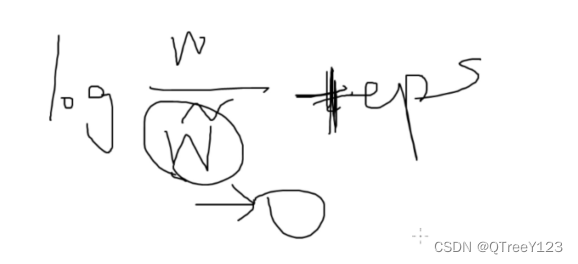

为什么需要除以一个数或者log，类似于归一化操作？

因为考虑到梯度计算，不能让梯度太大，所以需要设置较小的值。

三：计算偏移量


def offset_anchors(anchors,gtboxs_lisks_anchors,device,eps=1e-6):
    #gtbox_lisks_anchors是根据anchors分配的gtbox，扩展成anchors数量一样多的矩阵，用于计算偏移量
    anchors,gtboxs_lisks_anchors  = anchors.to(device),gtboxs_lisks_anchors.to(device)
    num_batch = anchors.shape[0]
    off_anchors = []
    center_anchors = corner_to_center(anchors)
    center_gtboxs = corner_to_center(gtboxs_lisks_anchors)
    #计算偏移量
    for i in range(num_batch):
        offset_x = center_gtboxs[i,:,0] - center_anchors[i,:,0] / center_anchors[i,:,3]
        offset_y = center_gtboxs[i,:,1] - center_anchors[i,:,1] / center_anchors[i,:,2]
        offset_h = torch.log(eps + center_gtboxs[i,:,2]/center_anchors[i,:,2])
        offset_w = torch.log(eps + center_gtboxs[i,:,3]/center_anchors[i,:,3])
        off_anchor = torch.stack((offset_x,offset_y,offset_h,offset_w),dim=1)
        off_anchors.append(off_anchor)
    off_anchors = torch.cat([*off_anchors],dim=0).reshape(num_batch,-1,4)
    return off_anchors

如果一个锚框没有被分配真实边界框，我们只需将锚框的类别标记为背景（background）。背景类别的锚框通常被称为负类锚框，其余的被称为正类锚框。我们使用真实边界框（labels参数）实现以下multibox_target函数，来标记锚框的类别和偏移量（anchors参数）。此函数将背景类别的索引设置为零，然后将新类别的整数索引递增一。

注意：除了真实边界框（包括填充）个数小于锚框个数时，false才有-1出现意思是如果没有填充类，也就是当类别个数等于像素点的锚框个数的时候。gtbox_lisks_anchor[_idx]因为_idx是所有从0开始的所有坐标，值就是gtbox，但是如果类别个数小于锚框个数时，就有填充类出现，

其中 gtbox_lisks_anchor[_idx] = gtboxs[i,:,1:][idx_]得到的是真实锚框的坐标（也是锚框经过筛选后与这个真实框比较相似的），取出坐标，与anchors计算偏移量。虽然不知道这个锚框到底跟哪个真是边界框相似，但是可以通过_idx和idx_来找到。

#给锚框分配真实边界框以及标记为此类别，锚框与真实边界框的偏移量，真实的掩码矩阵
def offset_anchor_gtbox(anchors,gtboxs,device,threshold=0.1):
    anchors,gtboxs = anchors.to(device),gtboxs.to(device)
    num_batch = anchors.shape[0]
    #得出上个函数：真实边界框分配给锚框

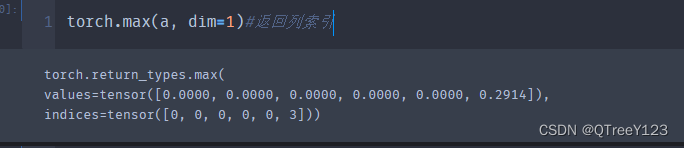

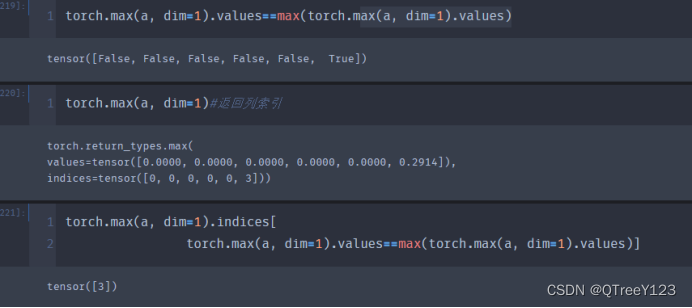

    cls_anchors_false,cls_anchors_true = assign_gtbox_to_anchor(anchors, gtboxs, device=device, threshold=threshold)
    print('cls_anchors_false is :',cls_anchors_false)
    print('cls_anchors_true is :',cls_anchors_true)
    mask_anchors = []
    off_anchors = []
    #制作掩码矩阵，处理随机制作的真实边界(-1)
    for i in range(num_batch):
#         (cls_anchors_true[i,:]>=0)是放在有填充的无效真实边界框
#         .long()转true为1将false转换为0，cls_anchors_true[i,:]只拿出来了一维，升一个维度，repeat后与对应坐标全部置为0或者不变,因为只有true和false
        mask_anchor = (cls_anchors_true[i,:]>=0).long().unsqueeze(1).repeat(1,4) #复制4列，行是一个像素点的锚框个数
#         print('mask_anchor is ',mask_anchor)
        #利用cls_anchors_false创建gtbox_lisks_anchor
        gtbox_lisks_anchor = torch.full(anchors[i,:,:].shape,0,dtype=torch.float,device=device)#建立一个全0的形状为anchor的矩阵
        _idx = torch.nonzero(cls_anchors_false[i,:].ravel()>=0).ravel()#除了真实边界框（包括填充）个数小于锚框个数时，false才有-1出现
        idx_ = cls_anchors_false[i,:][(cls_anchors_false[i,:]>=0)]#从cls_anchors_false获取大于0的索引对应的值

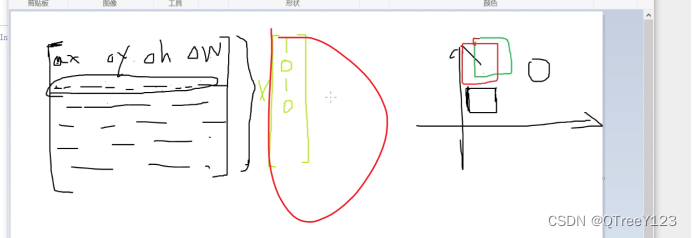

        #赋值给gtboxs_lisk_anchor来建立一个和anchor一样大的，跟anchor中每一个锚框一一对应的真实边界框坐标组成的矩阵，文档有图片
        print('_idx是_idx is:',_idx)
        print('idx_是idx_ is:',idx_)
        gtbox_lisks_anchor[_idx] = gtboxs[i,:,1:][idx_]
        #计算偏移量,anchors[i,:,:]只取了最后两列，batch去掉了，需要升维，每个函数都是在batch基础上进行的，mask_anchors可以去掉负类边界框
        #返回的off_anchor是真正的偏移量，已经去除了没有用的框
        #上面操作的是真实边界框小于锚框。已经去除了一行，这里又用mask_anchor去除了填充类虽然我定义了四个类别，有一个是填充类。
        off_anchor = offset_anchors(anchors[i,:,:].unsqueeze(0),gtbox_lisks_anchor.unsqueeze(0),device=device)*mask_anchor
        mask_anchors.append(mask_anchor)
        off_anchors.append(off_anchor)
    #真实锚框类别，将负类变成0，正类从1开始计数
    #因为在训练的过程中，模型只能分类从0开始的，例argmax
    cls_anchors_true += 1
    mask_anchors = torch.cat([*mask_anchors],dim=0).reshape(num_batch,-1,4)
    off_anchors = torch.cat([*off_anchors],dim=0).reshape(num_batch,-1,4)
    return cls_anchors_true.long(),mask_anchors,off_anchors

四：一个例子

下面通过一个具体的例子来说明锚框标签。我们已经为加载图像中的狗和猫定义了真实边界框，其中第一个元素是类别（0代表狗，1代表猫），其余四个元素是左上角和右下角的(x,y)轴坐标（范围介于0和1之间）。我们还构建了五个锚框，用左上角和右下角的坐标进行标记：A0,…,A4（索引从0开始）。然后我们在图像中绘制这些真实边界框和锚框。

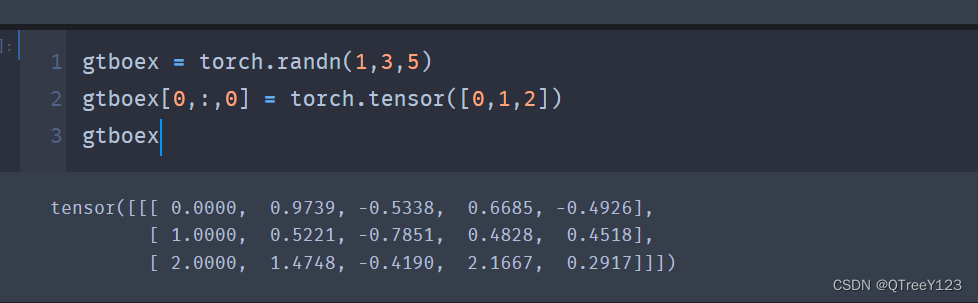

anchors = torch.randn(1,5,4)
gtboex = torch.randn(1,4,5)
gtboex[0,:,0] = torch.tensor([5,7,8,-1])

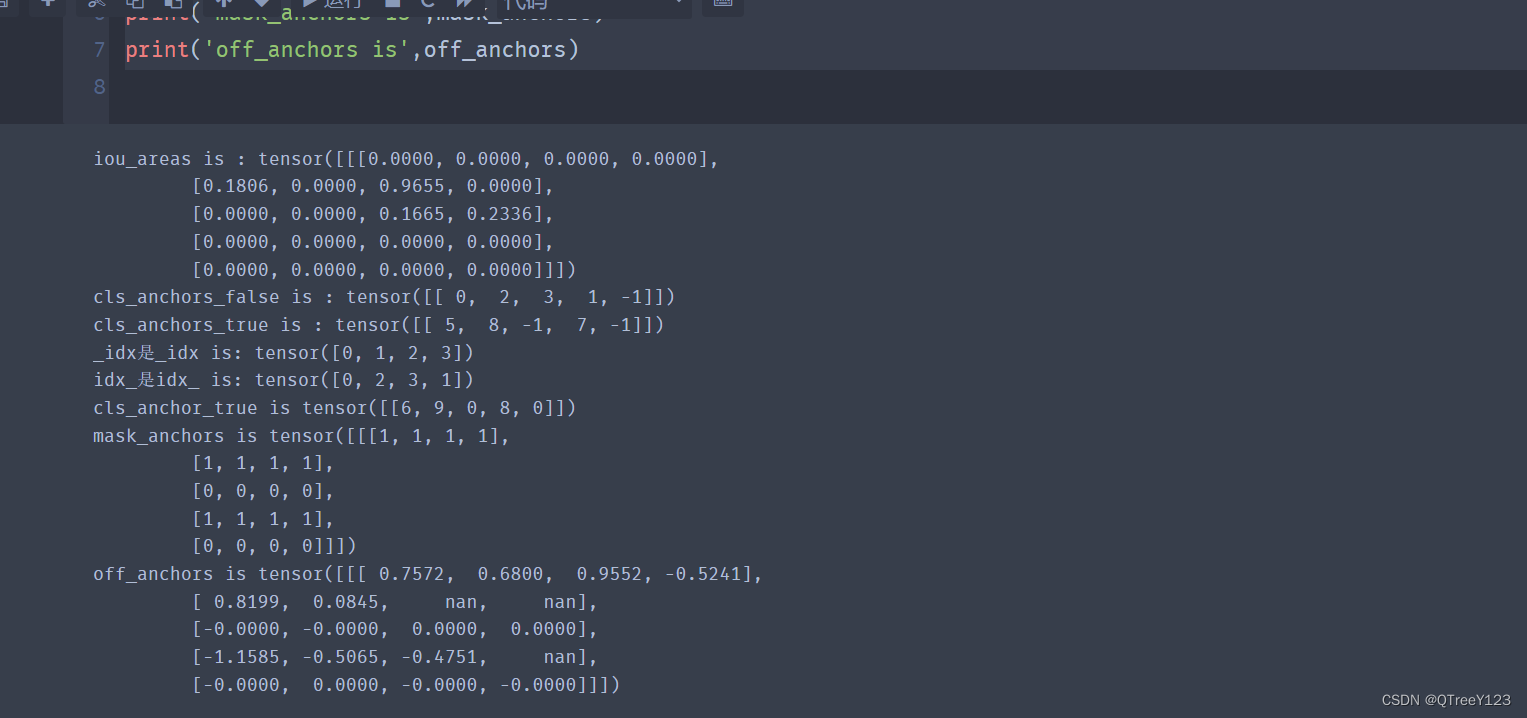

cls_anchor_true,mask_anchors,off_anchors = offset_anchor_gtbox(anchors,gtboex,device='cpu',threshold=0.1)
print('cls_anchor_true is',cls_anchor_true)
print('mask_anchors is',mask_anchors)

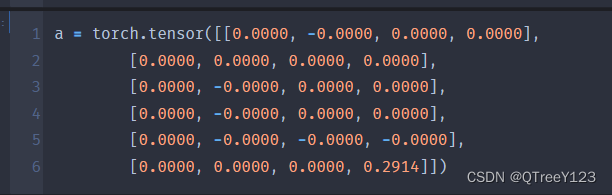

print('off_anchors is',off_anchors)
