CANdelaStudio 使用教程 1

软件下载地址一键直达

CANdelaStudio 17 SP1:
https://www.vector.com/us/en/download/candelastudio-17-sp1/
CANdelaStudio Admin V19.0 ：
https://portal.vector.com/web/download-delivery/shared-folder?t=2c4f6951-f2f4-476a-846e-fc1556ea8de7

CANdelaStudio 软件下载

(该方法只能下载到一个完整版本17 SP1，其他需要依赖本身已安装软件)

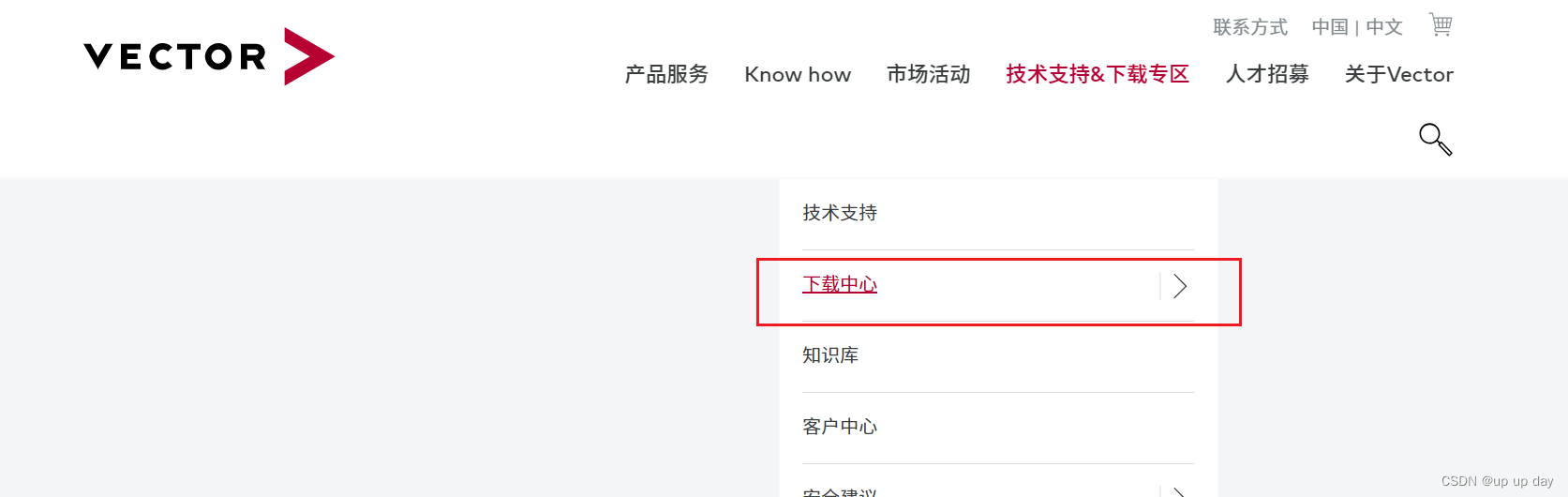

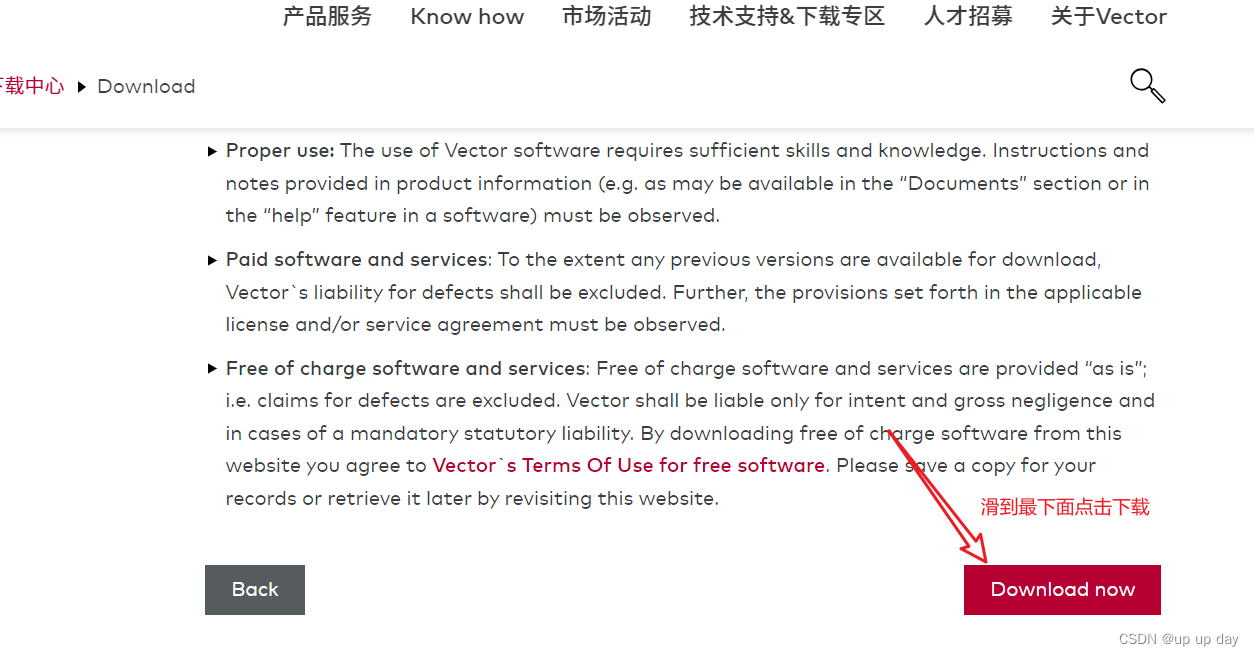

1、 来到 Vector 官网下载中心
https://www.vector.com/cn/zh/

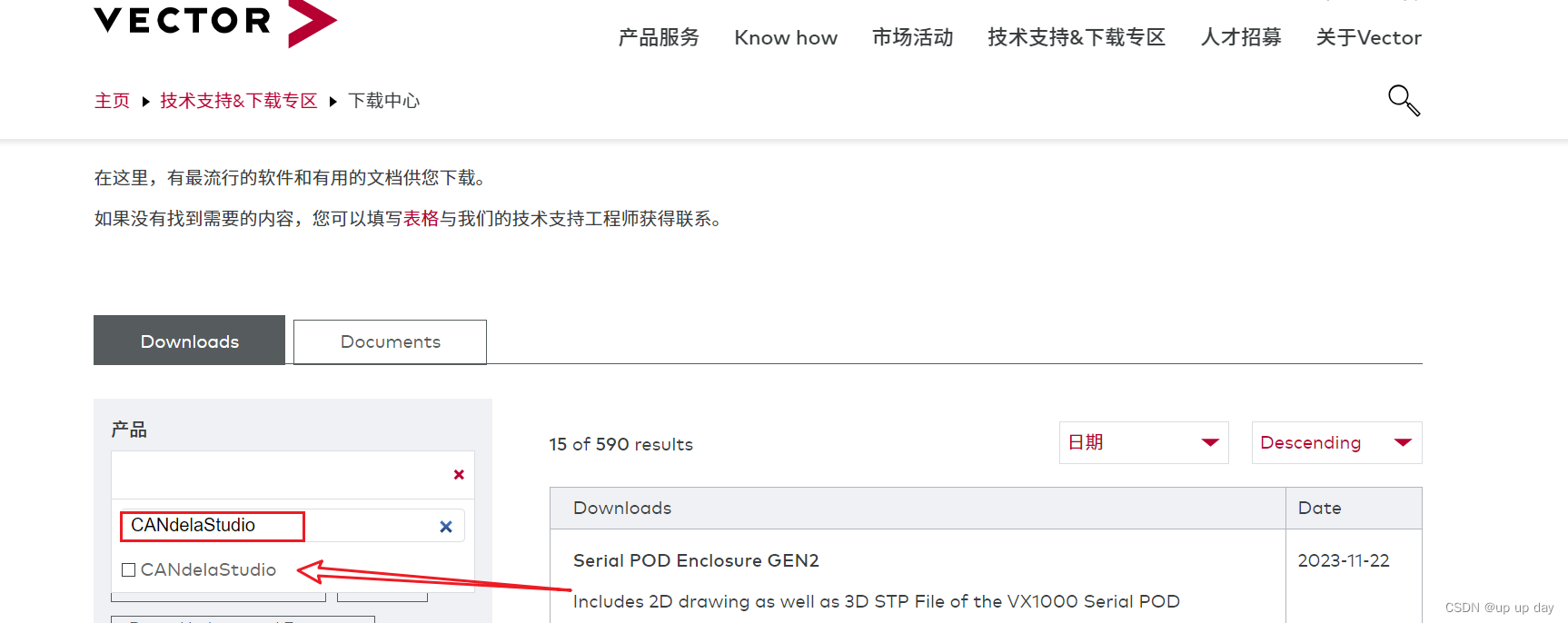

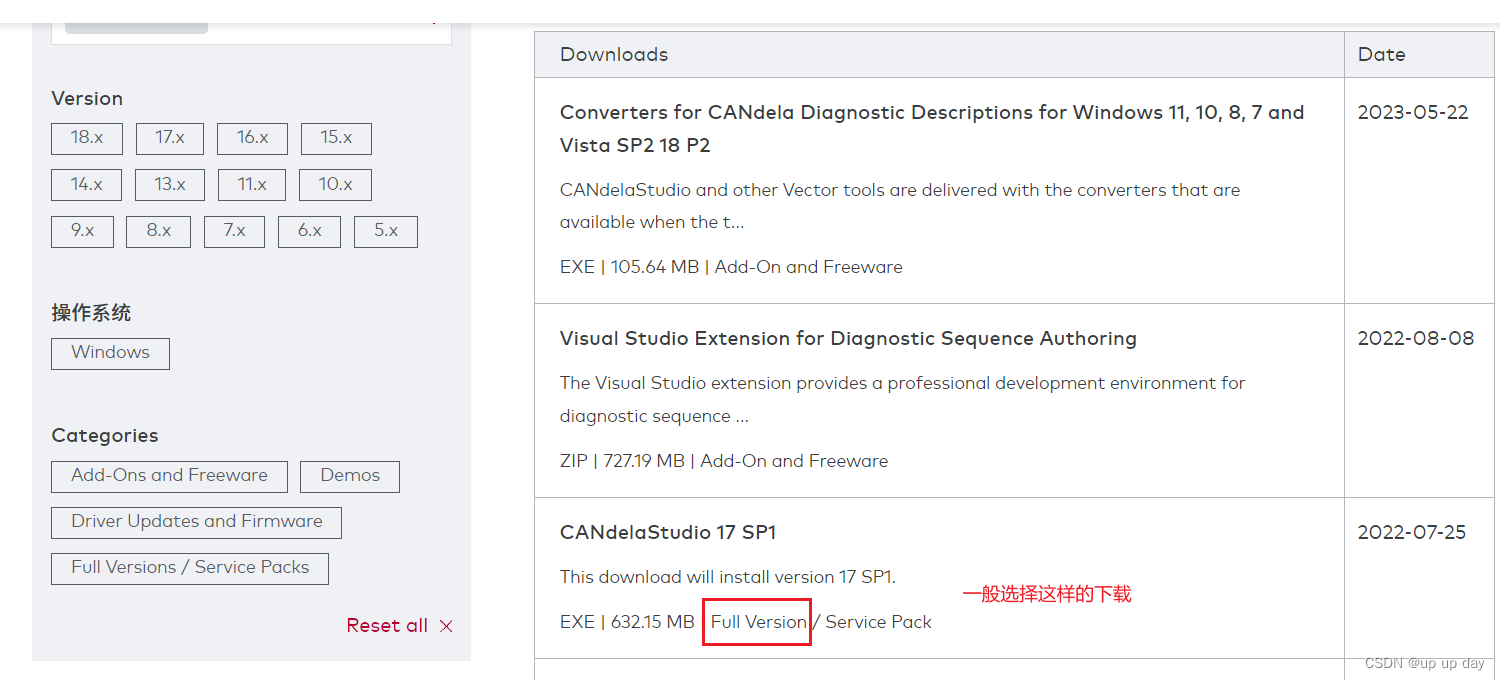

2、 在左侧搜索软件，下载其他 vector 软件流程也如此

CANdelaStudio 软件的权限

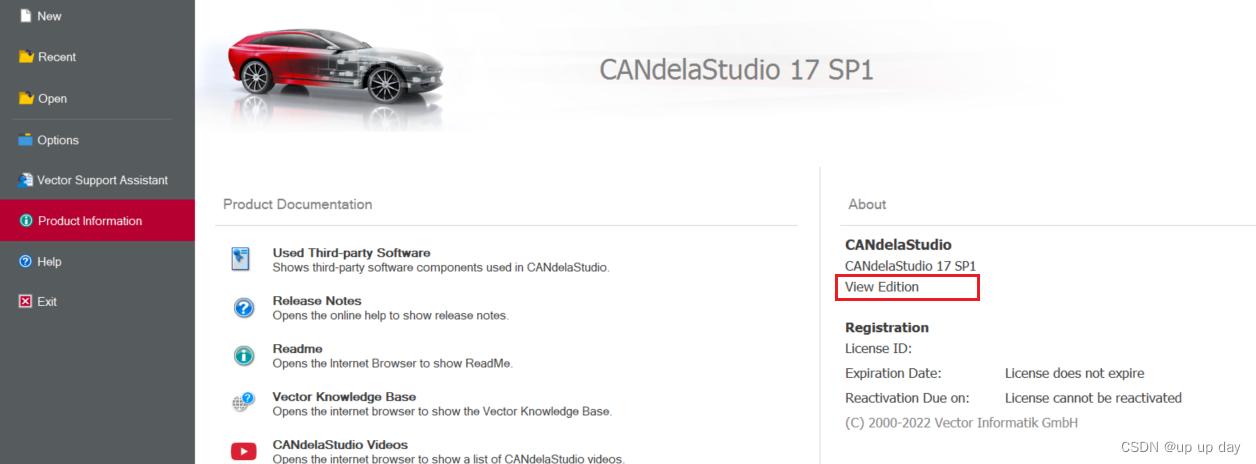

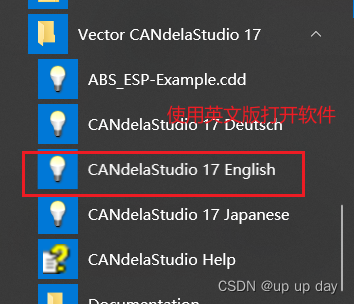

直接从官网上下载下来的软件，打开时都是 View Edition

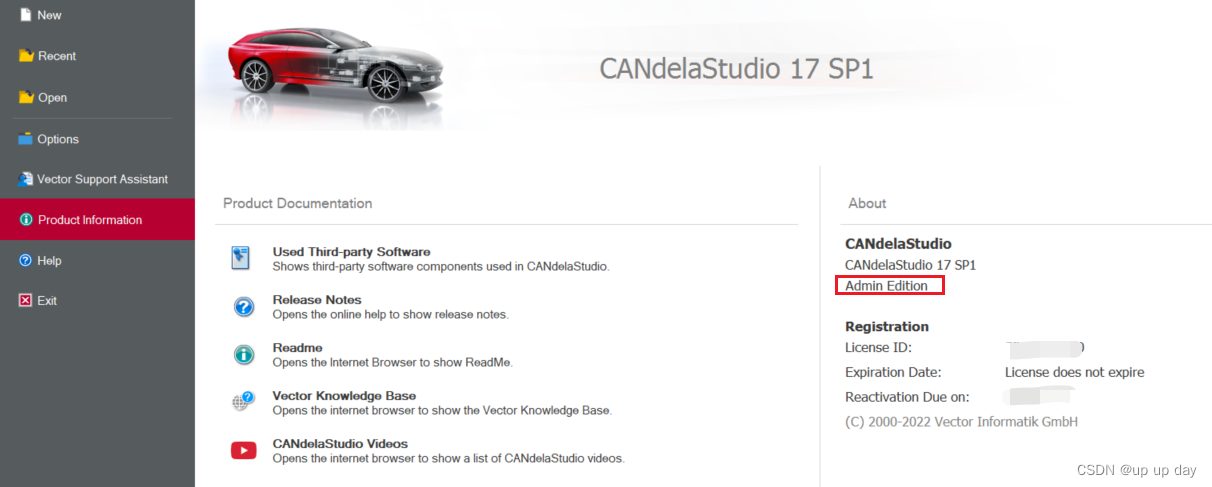

当插上 vector keyman 后，再次打开后就变成 Admin Edition

View Edition 和 Admin Edition 区别：

• View Edition
  • 只有 standard view（该视图只能打开 CDD 文件，只读权限）
• Admin Edition
  • Standard View（该视图只能打开 CDD 文件，可读可编辑保存）
  • Expert View（优先使用该视图打开 CDDT 文件，，可读可编辑保存）
  • Translation View

打开文件 CDD / CDDT 文件

打开文件时，首选在软件中打开，直接双击打开可能会出现未知错误

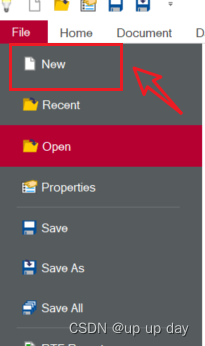

新建 CDD 文件

新建 CDDT 文件

CANdelaStudio 中新建 CDDT 文件，必须打开 软件安装时自带的 CDDT 文件，另存为 这种方式新建 CDDT 文件。

CDD 和 CDDT 文件的区别

CDDT 是 CDD Templet 的缩写，CDDT 为 CDD 编写提供了模板文件，基于 CDDT 文件可以根据具体的诊断需求规范来编辑 CDD 文件。

CDD 文件可以导入到 DaVinci Configurator 中用于 DCM 模块代码的生成。

CDDT 是基于整车级的需求规范来生成的，对应的是一个宏观的概念，针对整车级的，CDD是微观的，针对单个ECU。

例如：对于DID，在CDDT中定义DID所占的两个Byte字节，而不定义这个DID具体是多少；而在CDD中，会定义这个DID，因为CDD是针对单个ECU的，会基于单个ECU的诊断需求规范，编辑所要使用的DID，量化这个DID。DID：0x0001以及这个DID所关联的DataType做一个具体的编辑。这就是CDDT和CDD的区别。

将CDD转换成ODX PDX诊断描述文件

CANdelaStudio怎样将CDD转换成ODX PDX诊断描述文件
