CANoe Trace窗口

一、Trace窗口简介

CANoe 的 Trace 窗口用于实时记录和追溯 CAN 总线报文数据,进行信号解析与变化监测,辅助通信故障诊断、网络性能评估以及测试验证等工作

二、Trace窗口打开

  • 方法1
    在这里插入图片描述
  • 方法2
    在这里插入图片描述

三、Trace窗口菜单栏介绍

1. Detail View

详细视图:查看一条报文的具体信息
主要显示运行时间,报文细节(类型、长度、具体数据、信号等)
在这里插入图片描述

2. Statistic View

静态视图:可以统计分析多条报文的情况,一般是导入DBC后,分析signal信息
同时选中多条报文,则会显示这些报文的时间差等信息,主要对比数据最大值最小值、平均值、时间差,选中报文数量等。
在这里插入图片描述

3. Difference view

差分视图:同时对两条报文进行对比分析,
主要对同一ID报文做差分,在选中报文超出2条的时候,差分处理时仅对第一次选中报文的与最后一次选中的报文做差分。
具体操作方法:先选一条报文作为参考事件,右键选中后,然后选另一条报文与之做对比,可以看到信号差值,时间差等信息。
在这里插入图片描述

4. Predefined filter

预过滤器预先定义好的过滤器,只有被勾选上的选项,才能被看到。
常用在混合总线中。
在这里插入图片描述

5. Analysis filter

分析过滤器:两种过滤方式;

  • 1.可过滤掉不想在Trace中显示的报文(Stop filter)
  • 2.留下想在Trace中显示的报文(pass filter)

右键选中Trace中的报文,拖入对应的过滤器下
在这里插入图片描述

6. Toggle time mode

时间模式切换:选择左侧时间起始点
在这里插入图片描述

7. Toggle display mode

显示模式切换选择报文按CANID显示或者按报文实际接收时间顺序显示
在这里插入图片描述

8. Change font size

字体大小调节
在这里插入图片描述

四、Trabe窗口配置

1. 打开 Trace配置窗口

  • 方法1
    在这里插入图片描述
  • 方法2
    在这里插入图片描述

通用配置和工具栏的对应关系:
在这里插入图片描述

2. 增删 Trace窗口的列

可在此窗口进行列的要素增加与删减
在这里插入图片描述

五、加载 blf 或者 asc 文件

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

提示:如何快速定位报文位置

  • 通过时间可快速定位报文位置
    在这里插入图片描述

提示:导入DBC文件

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

提示:如何使Trace窗口顶端显示的报文为录制接收的第一帧报文

  • 方法1

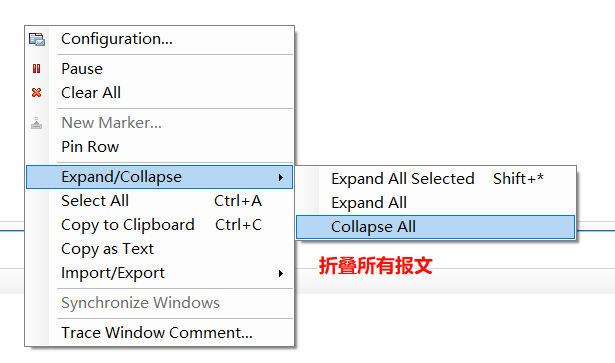

    在这里插入图片描述
  • 方法2
    在这里插入图片描述

提示:Trace中如何根据CNAID筛选信号

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

提示:查看总线负载率

在这里插入图片描述
在这里插入图片描述

提示:CAN ID 十进制和十六进制切换

在这里插入图片描述
在这里插入图片描述
