一、I2C协议概述

参考：https://mp.weixin.qq.com/s/Yq7i3y0ElNJiaPOWRetstQ
I2C总线由Philips公司开发的一种简单的双向二线制同步串行总线，英文名称为（Internal-Integrated Circuit Bus），也就是内置集成电路总线，它只需要两根线即可实现系统内部各个连接于总线上的集成电路（IC）之间的信息传递，可以说它是内部的公共通信干线。该协议起初是飞利浦公司为了让主板、嵌入式系统用以连接低速周边装置而研发的，如今得到了广泛应用。在平时，我们习惯把bus给省略了，称之为I2C或者IIC。I2C总线设计可谓非常精巧，它用两根线就可以实现总线上主从设备之间的交流，并且支持分时复用多主多从，也就是说在同一时刻仅支持一主一从，如图1所示。由于在芯片内部都有I2C相关的电路设计以兼容I2C接口，且片上的滤波器可以滤去总线数据线上的毛刺波保证数据完整，故外部只需要加个上拉电阻即可。
I2C控制AT24C64芯片总体概述：

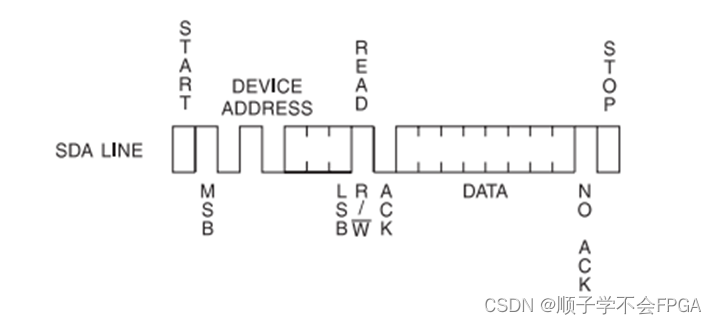

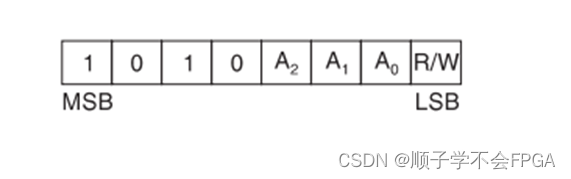

在这里插入图片描述

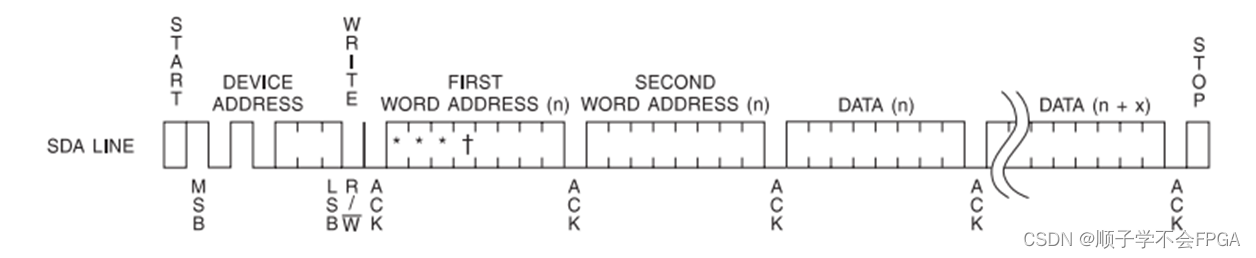

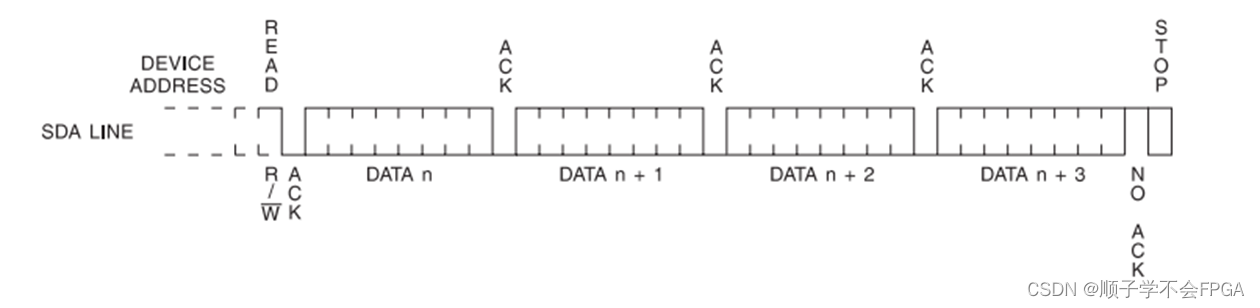

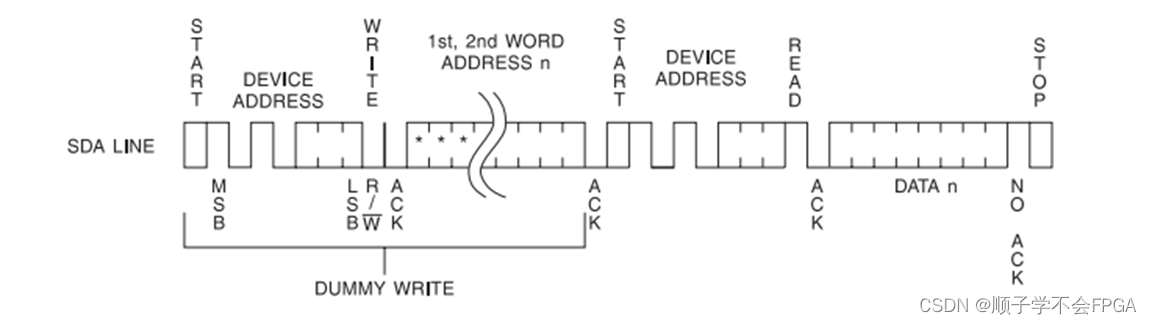

根据上图我们可以归纳出，I2C写数据（主设备输出）是由“空闲+起始+写+从应答+停止”来实现的，其中写地址和写数据都是写。I2C读数据是由“空闲+起始+写+从应答+读+主应答+不应答+停止”拼凑起来的。前文说过，I2C通过两根线的不同状态实现了数据交换，现在可以进一步说，是用I2C两根线的不同形式表示了上述的起始、写、读等一些状态，这些状态又按照协议要求进行排列完成了数据内容的交换。所谓的不同形式也就是高电平、低电平、上升沿、下降沿这四种而已，下面我们来分析一下上图的数据传输格式的这些状态。

二、I2C状态

在这里插入图片描述

2.1、空闲状态

空闲即为无事所为之状态，在该状态数据线和时钟均处于高电平。

2.2、起始信号

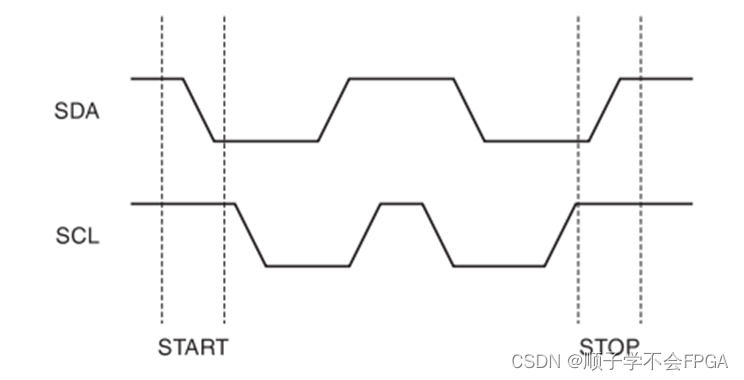

主设备发出起始信号也就意味着通讯的开始，或读或写。起始信号是在时钟为高电平期间将数据线拉低，如图所示。

2.3、写数据

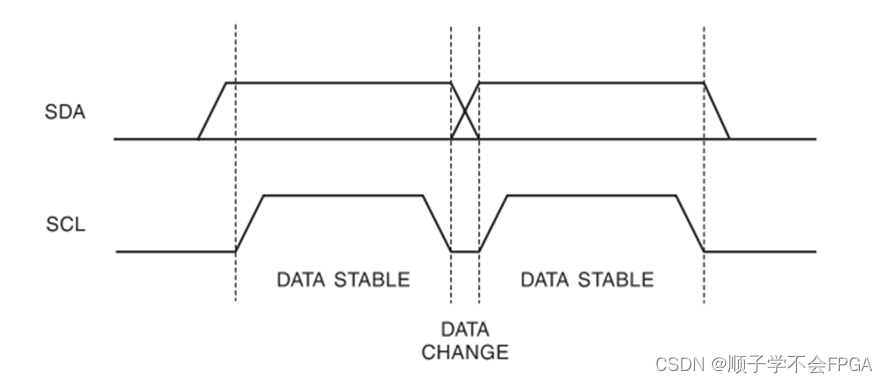

写数据就是主设备向从设备发送内容，发送内容的关键点是在时钟的低电平期间可以改变数据，在高电平期间要保持数据内容不变，如图所示，在时钟电平数据线从“0”变成了“1”，那么该时钟周期发送的数据则为“1”，为什么高电平要保持呢？这是因为如果在时钟线为高电平期间拉低数据线，则与起始信号冲突，器件又傻傻的分不清，如果数据线由低电平变为高电平，则与停止信号冲突，器件依旧分不清。
在这里插入图片描述
