基本门电路,组合逻辑电路,分析方法,简单设计

本文详细介绍了基本的逻辑门电路,包括二极管实现的与门、或门和晶体三极管构成的非门。还讨论了复合逻辑门如与非门、或非门、异或门和同或门的工作原理,并提供了逻辑状态表。此外,文章阐述了组合逻辑电路的分析方法和简单设计步骤,以及在实际应用中如何使用门电路控制设备的启停。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

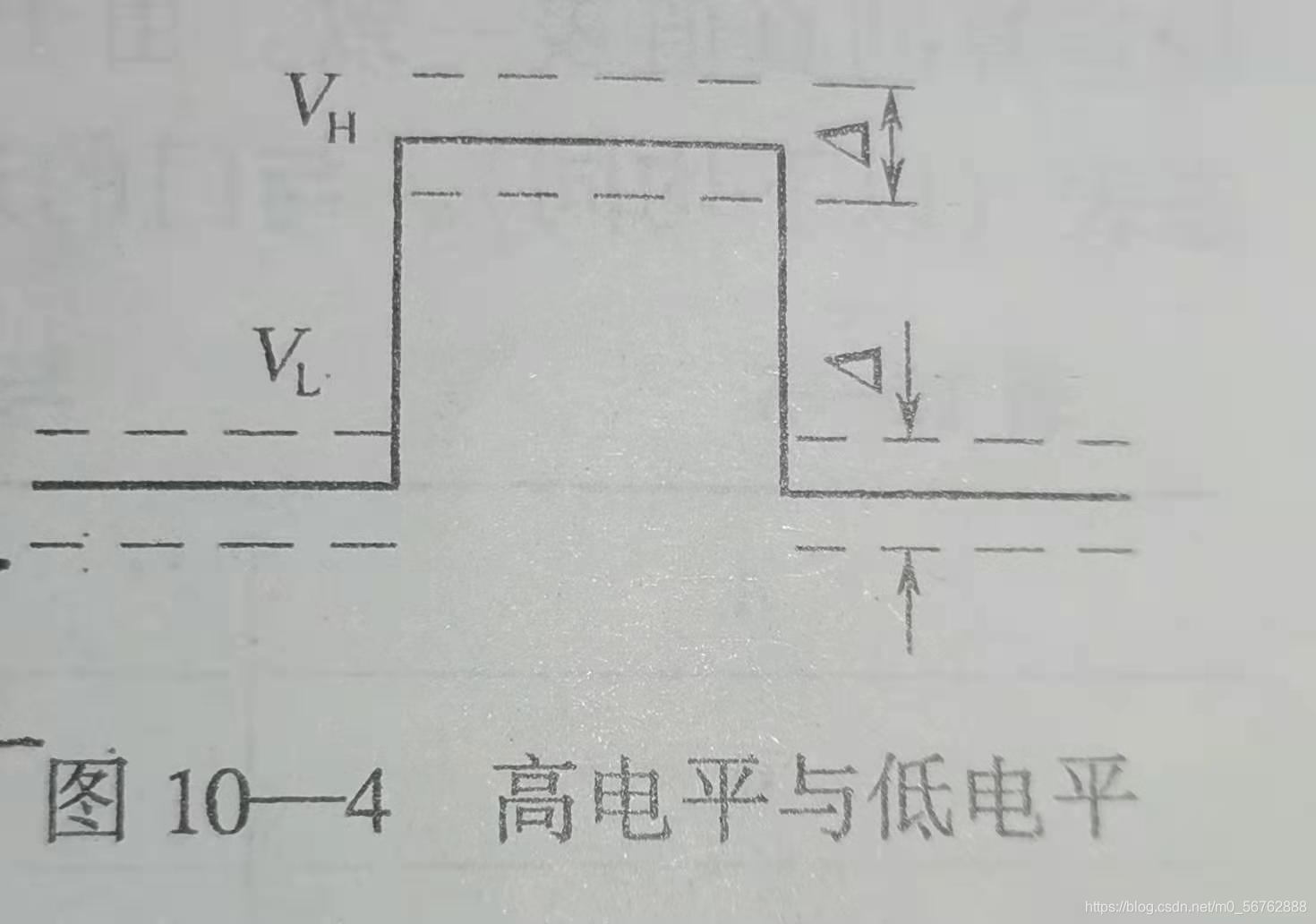

实现逻辑运算功能的电路称为门电路。门电路的输入输出逻辑量均用电压表示。虽然他是模拟量,通过限制使它仅有两种状态,高电平和低电平。在这里插入图片描述

基本逻辑门

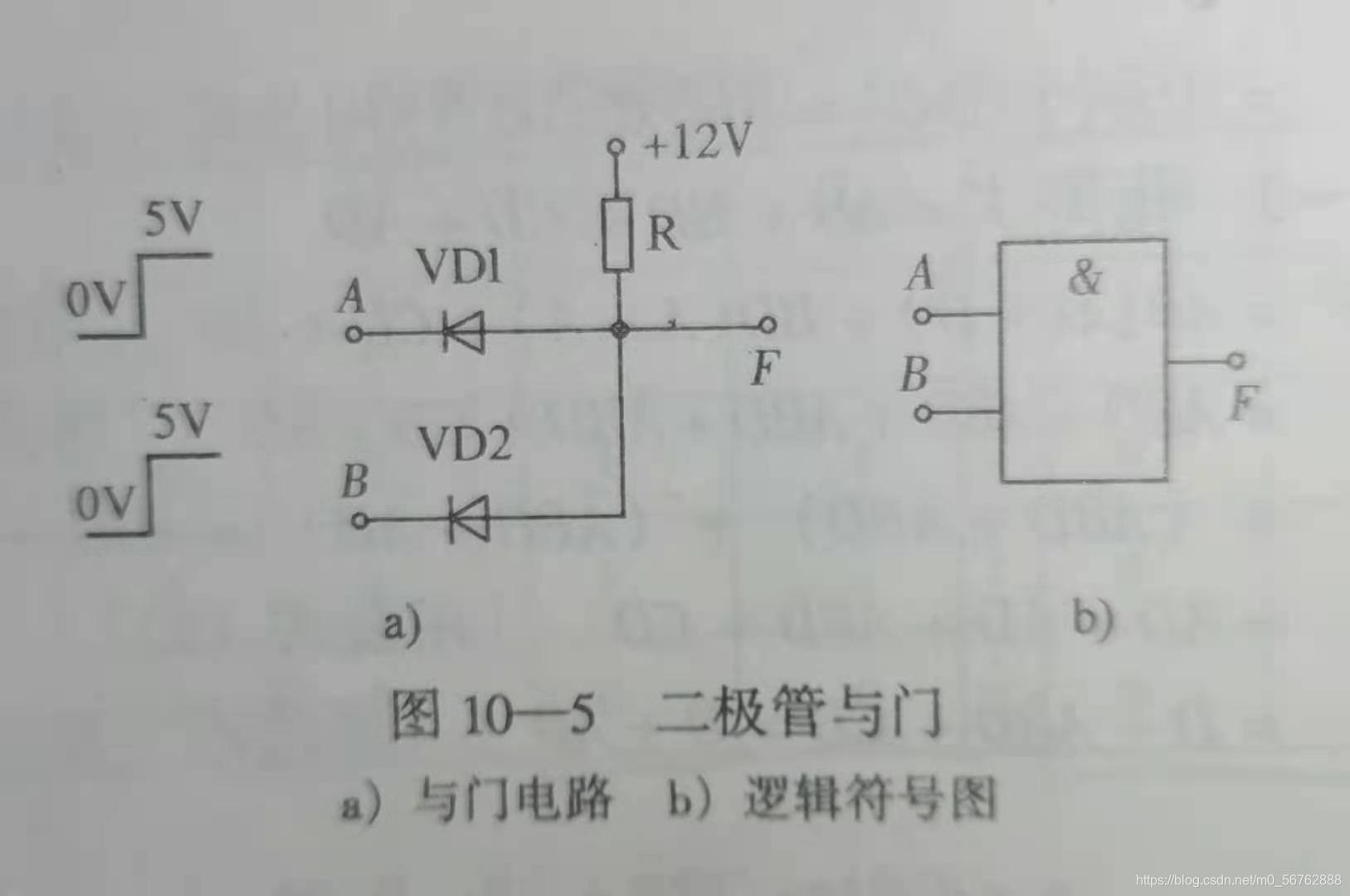

二极管组成的与门在这里插入图片描述

1、UA=UB=0V,VD1、VD2都导通,输出端F钳位与0V
2、一个高电平一个低电平,UA=5V,UB=0V,VD2导通,VD1截止,输出端F=0V
3、都输入高电平,UA=UB=5V,VD1、VD2都导通,输出端F钳位与5V

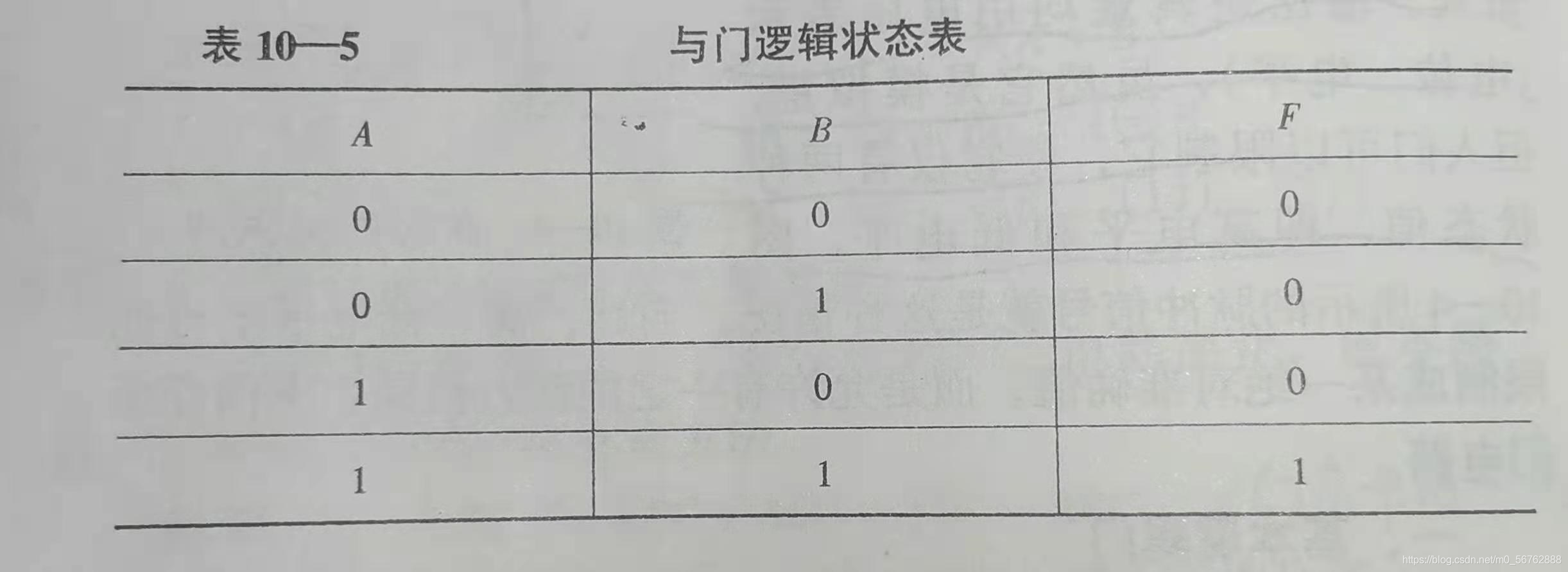

以下为与门逻辑状态表在这里插入图片描述

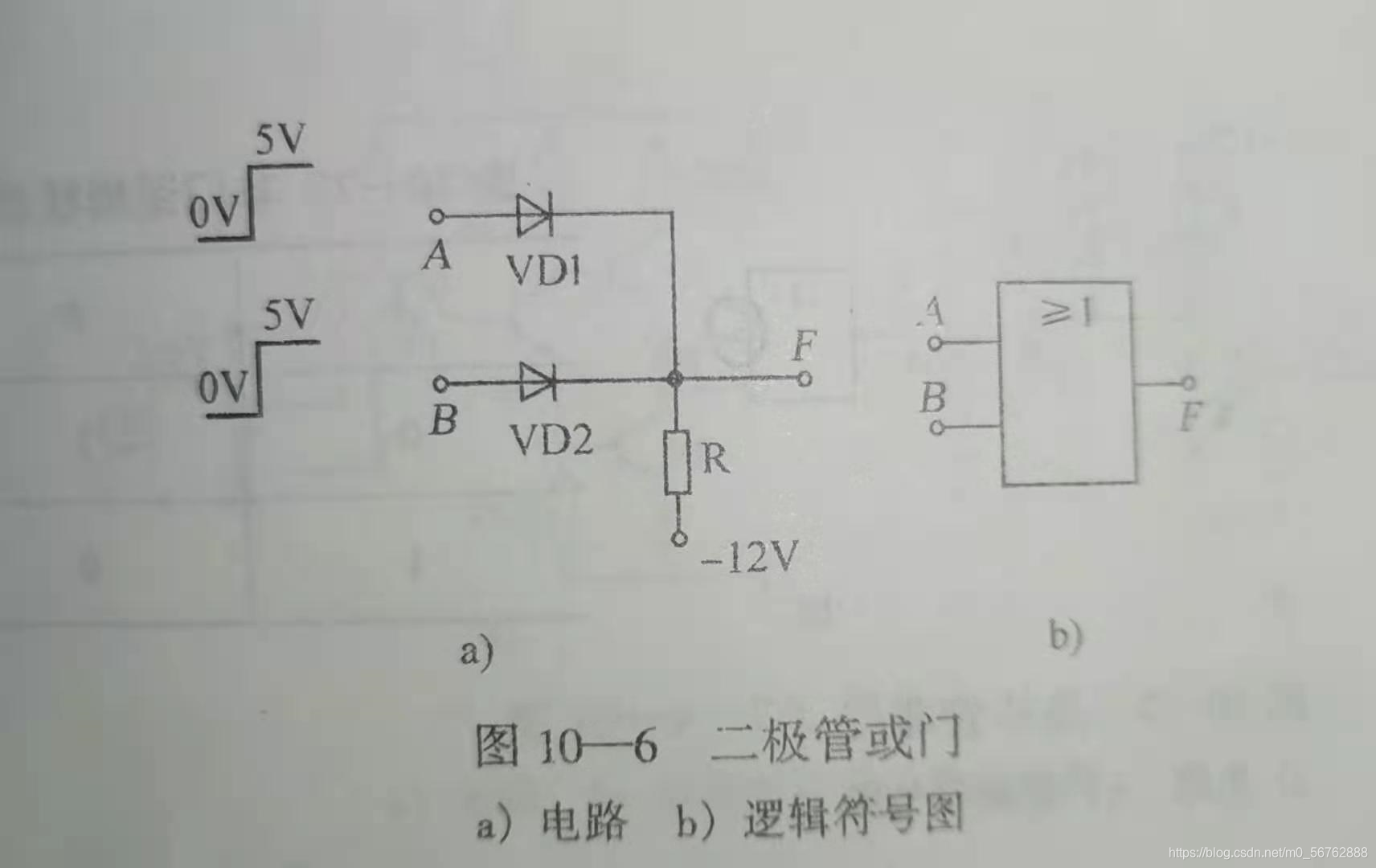

二极管的或门在这里插入图片描述

1、输入两个低电平,负电源供电,二极管都导通,输出0V
2、一高一低,UA=5V࿰
